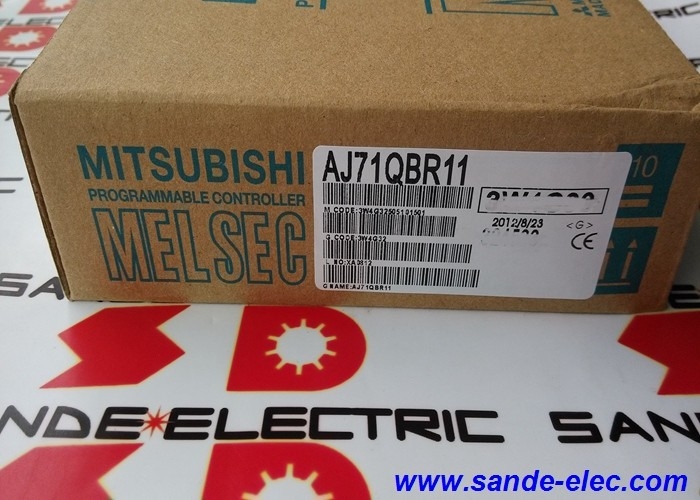

Mitsubishi AJ71QBR11 | Módulo de Red de Bus Coaxial MELSECNET/10 — Token Bus de 10 Mbps

Número de pieza: AJ71QBR11

Fabricante: Mitsubishi Electric (Japón)

Tipo de producto: Módulo de Red de Bus Coaxial

Red: MELSECNET/10

Transmisión: Bus coaxial único, método de bus de paso de testigo

Velocidad: 10 Mbps

Manteniendo en funcionamiento una red MELSECNET coaxial

El AJ71QBR11 es la variante de bus coaxial de la familia de módulos de red MELSECNET/10 de Mitsubishi. Fue diseñado para las redes de bus de paso de testigo de 10 Mbps que conectaban los PLC MELSEC-QnA en los años 90 y principios de los 2000 — celdas de máquinas, líneas de producción y arquitecturas de E/S remotas donde el cableado se basaba en cable coaxial en lugar de fibra o par trenzado.

MELSECNET/10 funciona con una topología de bus de paso de testigo: la red pasa un testigo lógico entre estaciones, y solo la estación que tiene el testigo transmite en cualquier momento. Esto proporciona a la red un comportamiento determinista y predecible — importante para aplicaciones de control donde cada estación necesita una tasa de actualización definida. A 10 Mbps sobre cable coaxial, la red maneja tanto el intercambio de datos cíclico de PLC a PLC como la E/S remota con el mismo hardware.

El AJ71QBR11 utiliza específicamente cable coaxial 3C-2V o 5C-2V — los tipos de coaxial delgado estándar en las instalaciones de redes industriales japonesas de este período. El tipo de cable, la especificación del conector y la terminación en ambos extremos del bus deben ser correctos para que la red funcione de manera fiable. Mezclar tipos de cable o dejar la terminación incorrecta son las dos causas más comunes de fallos de comunicación MELSECNET/10 en instalaciones antiguas.

El módulo aparece en la documentación de transición de Mitsubishi como parte de la ruta de migración del hardware MELSEC-A/QnA más antiguo. Esa referencia le dice algo práctico: muchos sitios están ejecutando estas redes mucho después de que el hardware se descontinuara, y Mitsubishi lo ha tenido en cuenta en su documentación de soporte. El AJ71QBR11 es en gran medida un artículo de mantenimiento en este momento, obtenido a través del mercado de repuestos para mantener en funcionamiento una red coaxial existente mientras se desarrollan planes de modernización a más largo plazo.

Especificaciones clave

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los módulos AJ71QBR11 y los módulos MELSECNET/10 de fibra óptica?

El AJ71QBR11 es el tipo de bus coaxial — utiliza cable coaxial 3C-2V o 5C-2V. Las variantes de fibra óptica utilizan cableado de bucle óptico. Ambos funcionan en MELSECNET/10 a 10 Mbps, pero la capa física es completamente diferente. Los dos tipos no se pueden mezclar en el mismo segmento de red. Si la red instalada utiliza cable coaxial, el reemplazo también debe ser del tipo coaxial.

P2: La red MELSECNET/10 muestra fallos de comunicación intermitentes. ¿Podría ser la causa el AJ71QBR11?

Posiblemente, pero verifique primero la capa física. MELSECNET/10 coaxial es sensible a la terminación y al estado del cable. Confirme que ambos extremos del bus están correctamente terminados, revise los conectores del cable en busca de corrosión o contactos sueltos, y verifique que no existan ramales sin terminar o segmentos de cable dañados en el tronco. Los fallos a nivel de red en instalaciones coaxiales antiguas son más a menudo problemas de la capa física que fallos del módulo.

P3: ¿Se puede usar el AJ71QBR11 con los PLC de la serie MELSEC-Q?

El AJ71QBR11 está diseñado para sistemas MELSEC-QnA y compatibles MELSEC-A. Los PLC actuales de la serie MELSEC-Q utilizan módulos de red diferentes (QJ71BR11 para MELSECNET/10 coaxial). Si bien MELSECNET/10 es la misma familia de redes, los factores de forma de los módulos y las interfaces de backplane difieren entre el hardware de las series QnA y Q.

P4: ¿Qué se debe verificar sobre la configuración de la red antes de reemplazar el AJ71QBR11?

Confirme el número de estación (estación de control o estación normal), el número de red y la configuración de actualización cíclica actualmente programada en el módulo instalado. Estos parámetros deben replicarse en el módulo de reemplazo o configurarse a partir de la documentación. Una configuración de estación incorrecta es una causa común de fallos de comunicación posteriores al reemplazo.

P5: ¿Dónde se obtiene el AJ71QBR11 ahora que está descontinuado?

A través del mercado de repuestos de automatización industrial — distribuidores especializados en MELSEC heredado y empresas de reparación de PLC Mitsubishi tienen stock de intercambio para módulos MELSECNET/10. Solicite confirmación de que el tipo de bus coaxial (BR11) está disponible, ya que a veces se confunde con variantes de fibra óptica en las listas de proveedores. Las pruebas funcionales en un banco de pruebas MELSECNET/10 antes del envío son la mejor garantía de un reemplazo funcional.
