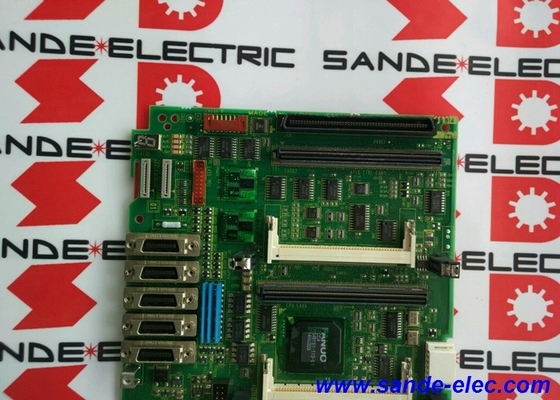

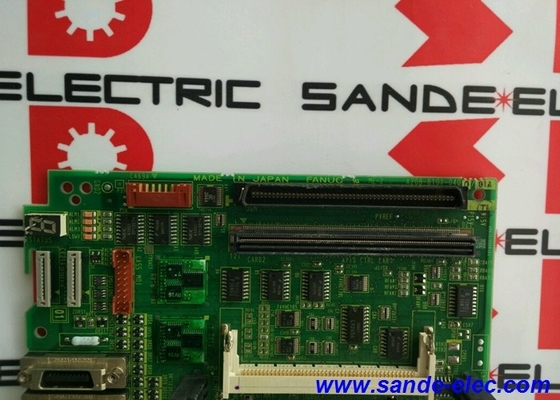

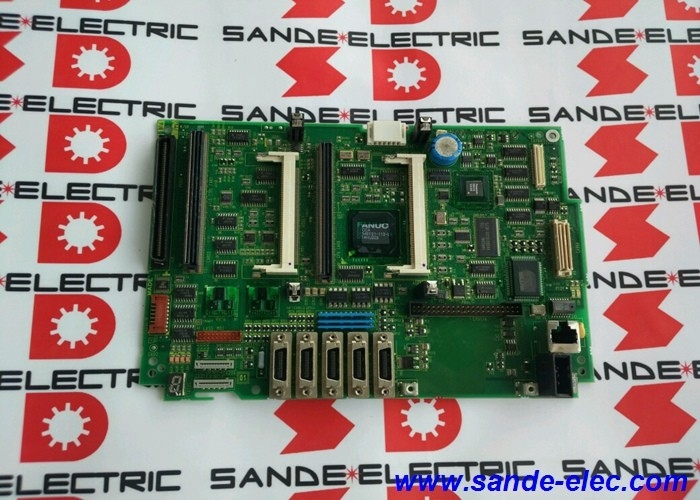

A20B-8101-0400. FANUC 30i-A y 31i-A5 PCB principal A4 Master Board / Serie A20B-8101 / Unidad LCD / MDI instalada / Plataforma FS30i

Las series 30i-A y 31i-A5 ¢ Plataforma de gama alta de FANUC

La plataforma FANUC Serie 30i/31i/32i representa el nivel superior de la arquitectura CNC de la serie i de FANUC.la serie 30i/31i/32i está diseñada para las aplicaciones de máquinas herramienta más exigentes:

Sección 30i-A:El CNC más potente de FANUC, que soporta hasta 9 trayectorias, 32 ejes y 4 husillos, se utiliza en centros de mecanizado de husillos múltiples, líneas de transferencia,y sistemas de mecanizado combinados en los que ningún otro CNC ofrezca un número de ejes o una capacidad de programación suficientes.

La serie 31i-A5:Un CNC de alto rendimiento de la misma familia de 3xi, configurado para el mecanizado de 5 ejes con funciones avanzadas de control de servo y eje de IA optimizadas para el contorno simultáneo de 5 ejes.La designación "A5" identifica esta variante específica de la configuración 31i-A.

El A20B-8101-0400 es la placa maestra que unifica todas las funciones CNC para estas plataformas.

Información clave sobre el producto

A4 frente a A5 ¢ Principales tipos de PCB de la serie 30i

Dentro de la serie A20B-8101, los PCB principales 30i/31i vienen en múltiples designaciones de tipo:

Las designaciones de tipo "A4" y "A5" identifican diferentes generaciones de hardware o configuraciones de capacidad dentro de la misma familia de PCB principales 30i/31i.El A20B-8101-0401 (tipo A5) se describe como "para la serie 30i/31i/32i Modelo A sin función de PC" sugiriendo que el 0401 es para configuraciones sin la opción de PC integradaEl A20B-8101-0400 (tipo A4) sirve específicamente a los modelos 30i-A y 31i-A5.

Escenarios de aplicación

30i-A fallo de la placa principal:Una placa maestra de un sistema de centro de mecanizado FANUC 30i-A desarrolla un fallo de inicialización CNC falla, o errores persistentes de comunicación impiden el funcionamiento normal.el punto A20B-8101-0400 se sustituyeLos datos de la SRAM se restablecen y la operación CNC se reanuda.

31i-A5 Mantenimiento de centros de mecanizado de 5 ejes:Un centro de mecanizado de 5 ejes con control 31i-A5 se somete a un reemplazo principal del PCB durante una renovación programada del sistema de control.

Preguntas frecuentes

P1: ¿Qué datos de la SRAM deben hacerse una copia de seguridad antes de reemplazar la A20B-8101-0400?

Todos los datos específicos de la máquina almacenados en la SRAM deben hacerse una copia de seguridad a través de la función ALL IO o de gestión de datos del CNC antes de comenzar la sustitución.límites de softwareSin esta copia de seguridad, los datos se pierden permanentemente cuando se retira el tablero.

P2: ¿Se transfiere el módulo de la CPU al reemplazar A20B-8101-0400?

El módulo de la CPU se conecta a la placa maestra. Cuando se reemplaza la placa maestra, el módulo de la CPU generalmente se transfiere a la placa de reemplazo.Confirmar en el manual de mantenimiento de FANUC 30i-A si se especifica la transferencia del módulo de la CPU para el procedimiento de sustitución.

P3: ¿Cuál es la diferencia entre A20B-8101-0400 (A4) y A20B-8101-0401 (A5)?

Se confirma el tipo A4 (A20B-8101-0400) para los modelos 30i-A y 31i-A5. Se confirma el tipo A5 (A20B-8101-0401) para los modelos de la serie A 30i/31i/32i sin función PC.Las placas sirven diferentes configuraciones dentro de la plataforma 30i-A/31i y no son intercambiables..

P4: ¿Qué módulo de alimentación funciona con A20B-8101-0400?

CNC-Shopping confirma que el A20B-8101-0401 adyacente está "montado con el módulo de alimentación de FANUC FS30i A20B-8101-0010." El A20B-8101-0400 de la misma familia de placas maestras utiliza la misma fuente de alimentación FS30i (A20B-8101-0010).

P5: ¿Puede utilizarse A20B-8101-0400 en los sistemas 32i-A?

La descripción del producto identifica específicamente la compatibilidad 30i-A y 31i-A5.
