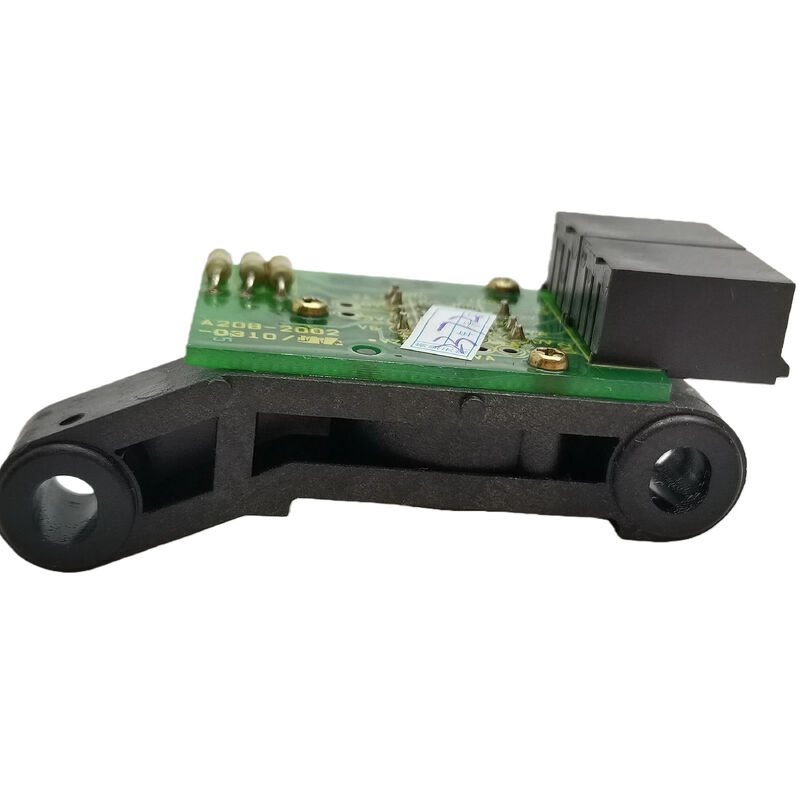

Codificador de Motor de Husillo FANUC A20B-2002-0310
Número de pieza: A20B-2002-0310
Tipo: Codificador de servomotor de husillo (Reemplazo)
Sistemas compatibles: Controladores CNC FANUC Series 0 / 15 / 16 / 18 / 21 / 0i
Descripción general
Retroalimentación del husillo restaurada. Máquina de vuelta al corte. El FANUC A20B-2002-0310 es una unidad de reemplazo del codificador del motor del husillo que proporciona retroalimentación crítica al controlador CNC sobre la velocidad, posición y orientación del husillo. Cuando esta unidad falla, la funcionalidad del husillo se ve comprometida, deshabilitando el roscado rígido, la orientación del husillo y potencialmente causando una parada completa de la máquina.
Reemplazar el codificador restaura la funcionalidad completa del husillo sin necesidad de retirar el motor, rebobinarlo o reemplazar completamente el variador del husillo, lo que lo convierte en una solución eficiente para los equipos de mantenimiento que trabajan bajo presión de producción.
Especificaciones clave
| Parámetro |
Valor |
| Número de pieza |
A20B-2002-0310 |
| Fabricante |
FANUC |
| Tipo de unidad |
Codificador de motor de husillo (PCB/unidad de reemplazo) |
| Tipo de señal |
Retroalimentación serial (propietaria de FANUC) |
| Tipos de motor compatibles |
Motores de husillo AC FANUC (modelos seleccionados) |
| Compatibilidad del controlador |
FANUC Series 0 / 15 / 16 / 18 / 21 / 0i |
| Aplicación |
Retroalimentación de velocidad, posición y orientación del husillo |
Funciones de máquina habilitadas por este codificador
El codificador del husillo informa activamente la posición del eje y la velocidad de rotación al controlador CNC, lo que permite varias funciones críticas de mecanizado:
- Roscado rígido: Sincroniza la rotación del husillo con el avance del eje Z en tiempo real
- Orientación del husillo: Posiciona el husillo en ubicaciones angulares precisas para cambios de herramienta y operaciones de mandrinado
- Control de velocidad de superficie constante (CSS): Ajusta las RPM del husillo según los cambios en el diámetro de corte
- Regulación de velocidad: Mantiene una velocidad de husillo estable bajo cargas de corte variables
Síntomas comunes de falla
Los problemas del codificador generalmente se manifiestan como:
- Códigos de alarma del husillo relacionados con la desviación de velocidad o la pérdida de señal de retroalimentación
- Fallos de roscado rígido con profundidad de rosca inconsistente o rotura de la herramienta
- Errores de orientación del husillo durante las operaciones de cambio de herramienta
- Fallos intermitentes del husillo que se borran al reiniciar pero regresan bajo carga
- Inestabilidad de velocidad con deriva o aumento de la velocidad del husillo durante el corte
Reemplazo del codificador vs. Reemplazo del motor
Los motores de husillo son mecánicamente robustos y a menudo superan múltiples intervalos de servicio del codificador. Reemplazar la unidad del codificador directamente es significativamente más rentable y rápido que reemplazar el motor o enviar el motor a servicio, minimizando el tiempo de inactividad de la producción y los costos asociados.
Entornos de instalación típicos
- Centros de torneado CNC (control CSS, roscado rígido, sincronización de herramientas vivas)
- Centros de mecanizado vertical y horizontal (operaciones de cambio automático de herramientas)
- Mandrinadoras y mecanizado de gran formato (repetibilidad posicional para precisión)
- Rectificadoras (regulación de velocidad de la muela y ciclos de rectificado)
- Líneas de producción con CNC FANUC (minimizando el tiempo de inactividad imprevisto del husillo)
Preguntas frecuentes
¿Con qué controladores CNC es compatible el A20B-2002-0310?
El A20B-2002-0310 es compatible con los controladores CNC FANUC Series 0, 15, 16, 18, 21 y 0i emparejados con las combinaciones de variador de husillo y motor AC FANUC correspondientes. Verifique la compatibilidad con los números de modelo específicos del motor del husillo antes de la instalación.
¿Se puede reemplazar el codificador sin retirar el motor del husillo de la máquina?
En la mayoría de las instalaciones, sí. La unidad del codificador suele ser accesible en la parte trasera del motor del husillo sin necesidad de retirar el motor. Consulte el manual de mantenimiento del fabricante de la máquina para conocer los procedimientos de desmontaje específicos.
¿Qué alarmas aparecen típicamente en el CNC cuando falla este codificador?
Los códigos de alarma comunes de FANUC incluyen alarmas de desviación de velocidad del husillo, errores de señal de retroalimentación y alarmas de control de posición. Las alarmas intermitentes que se borran al reiniciar pero regresan bajo carga son síntomas tempranos característicos.
¿Requiere el codificador de reemplazo algún cambio de parámetros en el controlador CNC?
Por lo general, no se necesitan cambios de parámetros para un reemplazo idéntico. Sin embargo, verifique que las señales de retroalimentación del husillo sean limpias y que las funciones de orientación y roscado rígido funcionen correctamente antes de volver a la producción.
¿En qué se diferencia esta unidad de codificador de un variador de husillo o un motor de husillo?
El codificador es el dispositivo de retroalimentación que mide e informa la velocidad y la posición del eje. El variador de husillo controla la salida de potencia, mientras que el motor de husillo convierte la energía eléctrica en rotación mecánica. El codificador cierra el bucle entre ellos.
