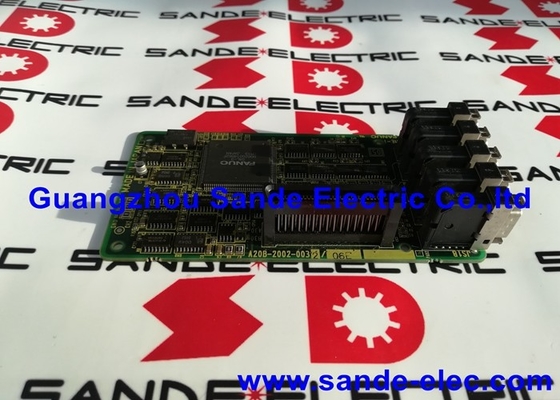

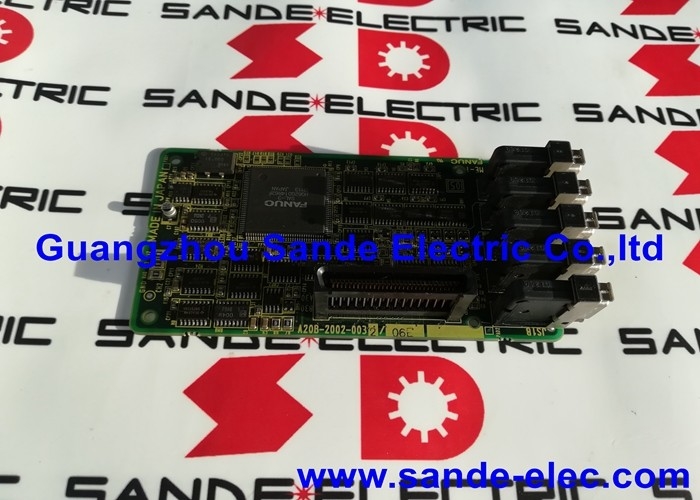

El control de la CPU principal de FANUC A20B-2002-0032 A20B20020032 A2OB-2OO2-OO32

A20B-2002-0032 FANUC Módulo de PCB CNC 5VDC / FR4 de múltiples capas / 1.6 mm / conectores de borde / enfriado por aire / controlador FANUC Compatible

Serie A20B-2002 Backplane y placas de interfaz para sistemas FANUC

La serie A20B-2002 cubre una gama de PCB diseñados por FANUC que sirven para funciones de plano trasero, interfaz de rack y E/S del operador dentro de los sistemas de control CNC de FANUC.Estas placas forman la columna vertebral estructural y eléctrica del gabinete CNC , tarjetas de opción, módulos de E/S y conexiones de panel de operador en un sistema coherente y alimentado.

La placa A20B-2002-0032 es una placa específica dentro de esta serie, diseñada y fabricada según los estándares de calidad de FANUC para su uso en aplicaciones de control CNC de FANUC.Está diseñado para una fiabilidad a largo plazo en el servicio industrial continuo..

Especificaciones clave

Diseño de refrigeración por aire Requisitos de instalación

El A20B-2002-0032 se basa en la circulación de aire para la refrigeración de los componentes durante el funcionamiento.El frío adecuado requiere:

• La puerta del gabinete permanecerá cerrada durante el funcionamiento (la presión positiva generada por el ventilador requiere que el gabinete esté sellado)
• El sistema de refrigeración del gabinete para estar funcionando correctamente un ventilador defectuoso del gabinete puede causar daños térmicos a todas las placas internas
• Distancia libre suficiente por encima y por debajo de la tabla en su posición de ranura para permitir el movimiento sin restricciones del aire

Escenarios de aplicación

Reemplazo del plano de fondo o de la placa de interfaz CNC:Un sistema CNC FANUC desarrolla una falla específica de la placa que se remonta a la A20B-2002-0032.Reemplazar la placa con un equivalente probado restaura la función del sistema servido por esta placa en la arquitectura de CNC.

Conjunto del gabinete CNC:Un fabricante de máquinas herramienta que construye un gabinete de control CNC basado en FANUC encaja en el A20B-2002-0032 como parte del conjunto de la unidad de control,proporcionando el plano de fondo o la función de interfaz que esta placa sirve dentro del sistema.

Preguntas frecuentes

P1: ¿Qué función específica cumple el A20B-2002-0032 en el CNC FANUC?

La serie A20B-2002 cubre los PCB de plano trasero, interfaz de rack y I / O del operador dentro de los controles CNC de FANUC.El papel funcional exacto de la A20B-2002-0032 se identifica mediante la referencia cruzada del número de pieza con la lista de piezas de repuesto para el modelo CNC específico en el que está instaladoEl manual de mantenimiento del CNC FANUC correspondiente identifica la posición y la función de las ranuras de la placa.

P2: ¿Cuál es la importancia del voltaje de funcionamiento de 5VDC?

La fuente de alimentación interna (PSU) del CNC proporciona 5VDC regulado a todas las placas lógicas a través del bus de plano trasero.La especificación de 5VDC confirma que la placa es una placa digital de nivel lógico y no una placa de alimentación de alto voltaje. Si el carril de alimentación de 5 VDC se encuentra fuera de su rango regulado, todos los paneles de dicho carril, incluido el A20B-2002-0032, pueden fallar.

P3: ¿Cómo la construcción de múltiples capas beneficia la integridad de la señal en este tablero?

Los PCB de múltiples capas colocan planos de tierra y de potencia dedicados entre capas de señal.reducción del área de bucle de la ruta de retorno de la señal y minimización de la emisión de EMI irradiada por la placa; y proporciona una referencia de fuente de alimentación de baja impedancia y baja inductancia que reduce el acoplamiento de ruido de la fuente de alimentación en las capas de señal.

P4: ¿Se puede manipular el A20B-2002-0032 con las manos desnudas?

Evite manipular esta placa con las manos desnudas, ya que los aceites de la piel se depositan en las superficies de los PCB y pueden degradar la calidad de las juntas de soldadura con el tiempo, o causar contaminación de la superficie que afecta a los nodos de circuitos de alta impedancia.Más significativamente, los circuitos integrados de la placa son sensibles a la ESD ∙ la carga electrostática acumulada en el cuerpo de una persona puede dañar las capas de óxido de la puerta del circuito integrado al contacto.Siempre utilice una correa de muñeca antiestática conectada a tierra al manipular esta tabla.

P5: ¿Qué se debe comprobar antes de instalar un reemplazo A20B-2002-0032?

Antes de la instalación: confirmar que el número de la pieza coincide con la etiqueta de la placa de la unidad defectuosa.comprobar que el suministro de 5VDC del CNC se encuentra dentro de la especificación (normalmente 5V ± 5%) un suministro marginal puede dañar una placa nueva- inspeccionar la ranura del conector de borde en el CNC para detectar los dedos dañados o la corrosión; y confirmar el sufijo de revisión del tablero (si lo hay, por ejemplo,/02A) coincide o es compatible con la revisión requerida para el sistema CNC instalado.
