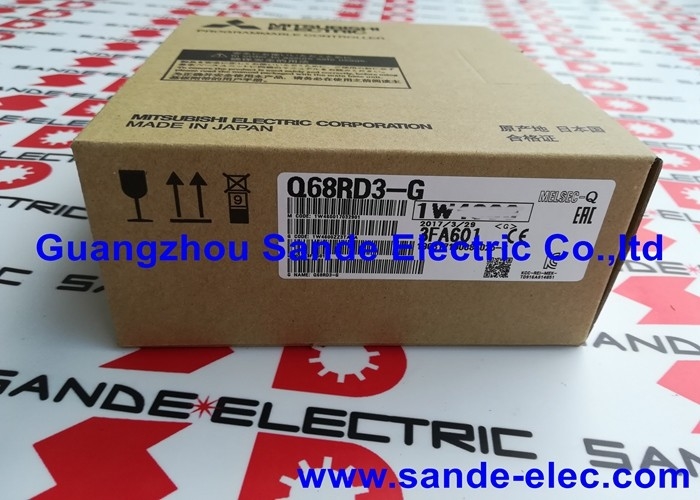

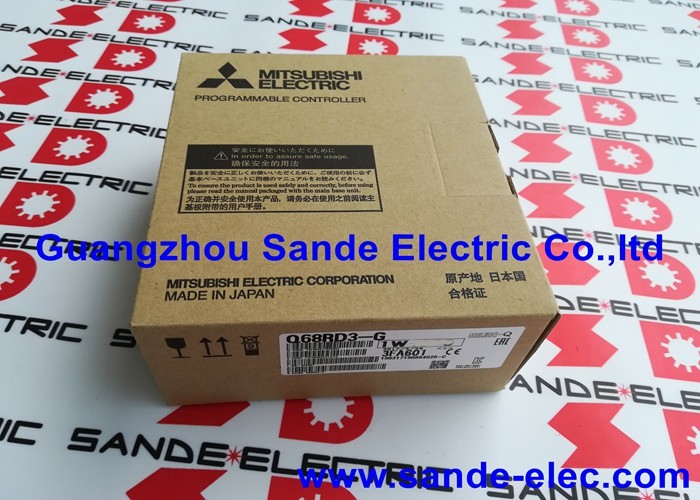

Nuevo Q68RD3G MITSUBISHI PLC MODULO Q68RD3-G inventario de envío rápido

Mitsubishi Q68RD3-G. MELSEC-Q 8 canales aislados por canal RTD módulo de entrada de temperatura con alta precisión / Pt100 / sistema Q

Ocho canales de RDT, cada uno aislado eléctricamente

El Q68RD3-G es el módulo de entrada de temperatura RTD de alta precisión de 8 canales de Mitsubishi para la plataforma PLC MELSEC-Q (Sistema Q).JPt100El sufijo "G" identifica la versión aislada por canal: cada uno de los 8 canales de entrada está aislado eléctricamente de los demás y del plano de fondo.

Esto significa que cada sensor puede conectarse sin limitaciones comunes de potencial ̇ sensores conectados a tierra en diferentes puntos de la planta, sensores con diferentes potenciales eléctricos,y los sensores en zonas de proceso separadas se conectan todos al mismo módulo sin interferencias en el circuito de tierra o ruido transversal.

En un módulo estándar no aislado, todos los canales de entrada comparten una referencia común.El aislamiento de los canales elimina esta dependencia. Un fallo en el cableado de un sensor afecta solo a ese canal., dejando las siete restantes sin afectar.

Especificaciones clave

RTD vs. Termócouple ¿Por qué el tipo de módulo importa?

El Q68RD3-G es específicamente un módulo de entrada RTD. JPt100) measure temperature by resistance change in a platinum wire — a more linear and more stable measurement method than thermocouples over the temperature ranges typical of industrial process equipmentLos termopares cubren temperaturas más altas y pueden medir transientes más rápidos, pero los RTD proporcionan una mejor precisión absoluta y repetibilidad para la medición sostenida de la temperatura del proceso.

La familia de módulos de temperatura MELSEC-Q ofrece opciones tanto de entrada RTD (Q68RD3-G) como de entrada de termopares (Q64TD, serie Q68TD-G).Confirmar el tipo de sensor instalado en la aplicación los dos tipos de módulos no son intercambiables.

Preguntas frecuentes

P1: ¿Cuál es el beneficio del aislamiento de canal a canal en el Q68RD3-G?

Cada uno de los 8 canales de entrada RTD está aislado de forma independiente de todos los demás canales y del plano de fondo del PLC.o el daño del cableado afecta sólo a ese canal, los 7 canales restantes siguen midiendo con precisiónEn los módulos no aislados, un problema de conexión a tierra en un sensor puede corromper las lecturas en todos los canales simultáneamente.

P2: ¿Qué tipos de sensores RTD son compatibles con el Q68RD3-G?

El Q68RD3-G acepta termómetros de resistencia de platino: Pt100, JPt100 (estándar japonés), Pt1000 y JPt1000.Los RTD de níquel y los termopares no son compatibles con este módulo.

P3: ¿Puede el Q68RD3-G utilizarse en baseras de extensión o solo en la base principal?

El Q68RD3-G se puede instalar tanto en la base principal de la serie Q como en los bastidores de extensión. Verify the slot position and I/O assignment in the MELSEC-Q system configuration tool (GX Works2 or GX Developer) to ensure the module's address allocation does not conflict with other modules in the system.

P4: ¿Qué método de cableado se recomienda para los sensores Pt100 en el Q68RD3-G?

Se recomienda el cableado RTD de 3 alambres para la mayoría de las aplicaciones industriales, ya que compensa la resistencia del alambre de plomo que de otro modo introduciría el desplazamiento de medición.El cableado de 4 alambres proporciona la mayor precisión al eliminar completamente el error de resistencia al plomoEl cableado de dos cables es más simple, pero introduce un error de medición proporcional a la resistencia del cable, adecuado sólo para cables cortos donde el error es aceptable.

P5: ¿Cómo se configura y programa el Q68RD3-G en un sistema MELSEC-Q?

El módulo está configurado en GX Works2 (o GX Developer para los proyectos de la serie Q más antiguos).los ajustes de alerta se establecen en el editor de parámetros del módulo de función inteligenteLa CPU de la serie Q lee los datos de temperatura de la memoria de búfer del módulo utilizando instrucciones FROM/TO o acceso directo al dispositivo, dependiendo de la CPU y la estructura del programa.
