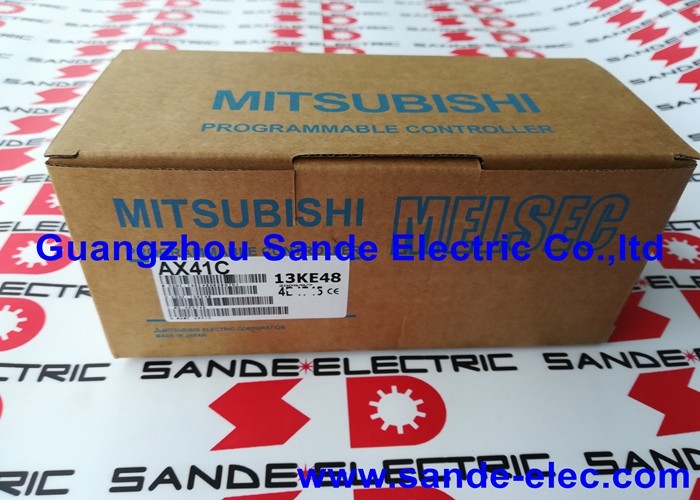

AX41C MITSUBISHI PLC MODULE Envío gratis Nuevo en caja

Mitsubishi AX41C | Módulo de entrada digital de CC de 32 puntos serie MELSEC-A: disipador de 12 a 24 V CC / 3 a 7 mA / con revestimiento conformado / Serie A de tamaño completo

La "C" en AX41C: revestimiento conformado para entornos químicos

El módulo de entrada CC de 32 puntos de la serie MELSEC-A existe en dos variantes: el AX41 (estándar) y el AX41C (este módulo). El sufijo "C" designa el recubrimiento conforme aplicado a la PCB del módulo. El revestimiento conformado es una laca protectora que se aplica sobre la placa de circuito después del montaje, sellando las uniones de soldadura, las trazas y los cables de los componentes contra la humedad, gases corrosivos, polvo y vapores químicos.

Para la automatización de fábrica estándar (paneles eléctricos limpios y con clima controlado), el AX41 es adecuado. Para instalaciones en entornos donde la exposición a productos químicos es una condición realista (procesamiento químico, talleres de pintura, producción de fertilizantes, instalaciones costeras con aire salado), el tablero recubierto del AX41C sobrevive donde el AX41 estándar eventualmente sufriría fallas relacionadas con la corrosión.

Las especificaciones funcionales (32 canales, 12–24 VCC, 3–7 mA por entrada, disipador NPN) son idénticas entre el AX41 y el AX41C. La distinción está enteramente en la solidez ambiental.

Especificaciones clave

AX41C en el contexto de la familia de módulos MELSEC-A

Los módulos de entradas digitales de la serie MELSEC-A de tamaño completo abarcan varias variantes:

• AX40:16 puntos, 24 VCC
• AX41:32 puntos, 12/24 VCC, estándar
• AX41C (este módulo):32 puntos, 12/24 VCC,recubierto conforme
• AX41-UL:Variante de 32 puntos con clasificación UL

Para los sistemas MELSEC-A existentes en entornos estándar que tienen módulos AX41 fallidos, el AX41C reemplaza al AX41 directamente: el recubrimiento conformado agrega protección ambiental sin ninguna diferencia funcional o de cableado. En sentido inverso, un AX41 puede sustituir a un AX41C en entornos no químicos si la variante C no está disponible.

Escenarios de aplicación

Control de plantas de procesamiento químico:Sistema MELSEC-A que gestiona las válvulas de entrada del reactor, el estado de la bomba de alimentación y las entradas del interruptor de nivel. Los vapores químicos en el área del panel corroen los PCB sin recubrimiento con el tiempo. El revestimiento conformado del AX41C extiende la vida útil en este entorno.

Instalación industrial costera:La penetración de aire salado en los paneles eléctricos provoca una corrosión prematura en los tableros estándar. El AX41C proporciona la resistencia a la corrosión necesaria para un funcionamiento fiable a largo plazo cerca de entornos marinos.

Mantenimiento MELSEC-A heredado:Un AX41C instalado falla después de años de servicio. Un reemplazo directo hace que el recuento de canales de entrada, la asignación de direcciones y las conexiones de cableado de campo vuelvan a funcionar sin ninguna modificación del sistema.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre AX41 y AX41C?

Ninguno. La función de entrada disipadora de 32 puntos, 12–24 VCC, 3–7 mA es idéntica. El AX41C agrega un revestimiento conformado a la PCB para brindar resistencia química y a la humedad. En entornos no químicos, el AX41C reemplaza directamente a un AX41. En entornos químicos, especificar el AX41C es la opción correcta.

P2: ¿El AX41C es compatible con los racks de la serie AnS (A1S slim)?

No. El AX41C es un formato de serie A de tamaño completo. Se adapta a bastidores de la serie A de tamaño completo (A32B, A38B, A68B, etc.). El equivalente delgado del A1S para entrada de 12/24 VCC de 32 puntos es el A1SX41. Confirme el tipo de bastidor (tamaño completo A o A1S delgado) antes de realizar el pedido.

P3: ¿Cuál es la asignación de GX Developer o GX Works para los canales de entrada del AX41C?

En la asignación de E/S de la CPU MELSEC-A, a cada ranura AX41C se le asignan 32 direcciones de dispositivo X comenzando en la dirección asignada a esa posición de ranura. La primera entrada se asigna a la dirección X base de la ranura; la entrada 32 se asigna a la dirección base más 31. El programa accede a cada entrada usando instrucciones de contacto X estándar en las direcciones asignadas.

P4: ¿Se puede reemplazar el AX41C por un módulo de la serie Q o iQ-R en un bastidor de la serie A existente?

No. Los racks de tamaño completo MELSEC-A aceptan únicamente módulos de E/S de la serie A. Los módulos Q-series e iQ-R utilizan conectores de ranura físicamente diferentes y no son intercambiables. La migración de un sistema MELSEC-A a una plataforma más nueva requiere reemplazar todo el bastidor y la CPU, no solo sustituir módulos de E/S individuales.

P5: ¿Cuál es el contexto del ciclo de vida del sistema MELSEC-A para el AX41C?

La serie MELSEC-A (de tamaño completo) fue la primera generación de PLC modular de Mitsubishi Electric, ahora completamente descontinuada. El AX41C es un repuesto heredado: ya no se fabrica, pero permanece en servicio a nivel mundial en máquinas construidas durante las décadas de 1980 y 1990. El mercado de repuestos ofrece unidades AX41C probadas procedentes de equipos fuera de servicio.
