A20B-8100-0661 | PCB de CPU principal FANUC serie 18i-B: montaje en LCD / 18i-MB / 18i-TB / plano posterior amarillo / placa maestra

La placa base 18i-B: base del sistema de control

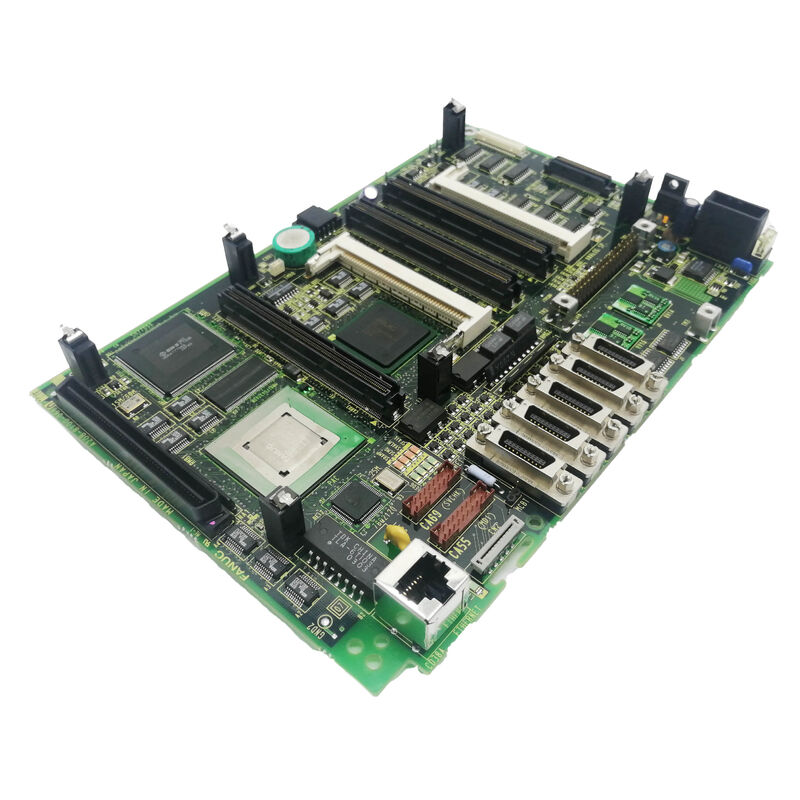

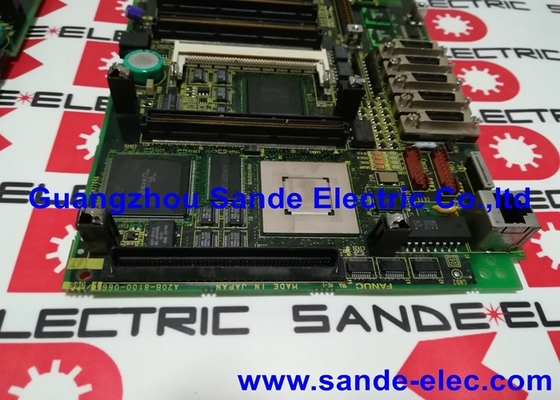

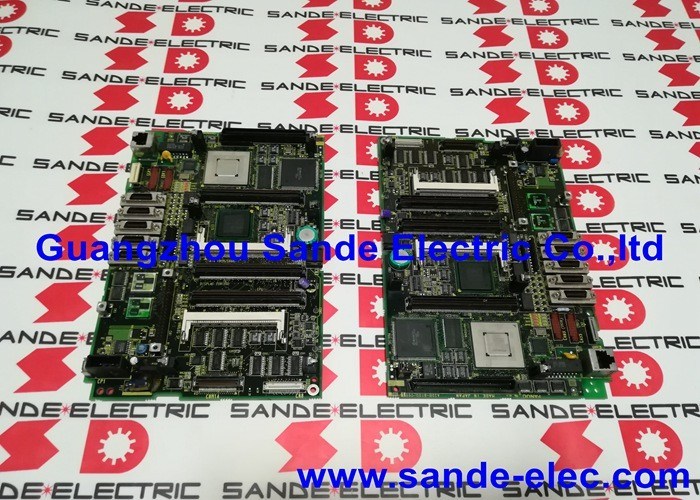

El A20B-8100-0661 es el PCB maestro (la placa base) del sistema de control CNC FANUC Serie 18i Modelo B. Todos los demás PCB de la unidad 18i-B se conectan a través de esta placa:

• La tarjeta CPU (serie A20B-3300-03xx) proporciona potencia de procesamiento
• La tarjeta de video controla la pantalla LCD.
• La tarjeta de servocontrol se comunica con unidades conectadas por FSSB
• Los módulos de memoria FROM y SRAM almacenan software y datos

El A20B-8100-0661 proporciona el bus de plano posterior, la matriz de conectores y la superficie de montaje física para toda esta pila. Define la arquitectura física del sistema: los conectores específicos, la disposición de las ranuras y la interfaz de bus que hacen del 18i-B un 18i-B en lugar de cualquier otra generación de CNC FANUC.

Especificaciones clave

18i-MB y 18i-TB: la misma placa, diferentes máquinas

La A20B-8100-0661 es la placa principal común para dos tipos distintos de máquinas:

18i-MB (Centro de Mecanizado):Un CNC FANUC Serie 18i configurado para centros de mecanizado verticales y horizontales. La designación MB activa funciones específicas del centro de mecanizado: ciclos fijos de taladrado, roscado rígido, compensación de longitud de herramienta y compensación de radio de herramienta.

18i-TB (Centro de torneado):El mismo hardware 18i-B configurado para tornos CNC y centros de torneado. Las funciones específicas de TB incluyen velocidad de superficie constante, corte de roscas y ciclos fijos específicos de torneado.

El hardware A20B-8100-0661 es idéntico en ambos. La imagen del software del sistema en los módulos FROM determina si el 18i-B opera como un CNC tipo M o tipo T. Cuando se reemplaza la placa principal, el contenido FROM define en qué tipo de máquina se reanuda el sistema.

Escenarios de aplicación

Fallo de la placa base del centro de mecanizado 18i-MB:Un centro de mecanizado CNC falla por completo: pantalla en blanco, todos los ejes inhibidos, sin respuesta. La fuente de alimentación confirma el voltaje de salida correcto. El diagnóstico aísla la placa principal A20B-8100-0661 como la falla. Después del reemplazo de la placa y la restauración del sistema desde la copia de seguridad, el centro de mecanizado vuelve a la producción.

Renovación del centro de torneado 18i-TB:Un centro de torneado 18i-TB más antiguo se somete a una revisión CNC completa. El A20B-8100-0661 se reemplaza junto con la tarjeta CPU y los módulos de memoria como parte de una renovación a nivel de placa, restableciendo todos los componentes electrónicos críticos simultáneamente.

Preguntas frecuentes

P1: ¿Qué tarjeta de CPU se requiere con el A20B-8100-0661?

El A20B-8100-0661 admite las tarjetas procesadoras de CPU de la serie A20B-3300-03xx. La versión específica de la tarjeta CPU depende de la revisión y configuración del modelo CNC. DNC Electronics confirma que la familia "A20B-3300-03xx" (que incluye variantes de procesador MMX y Pentium dentro del rango 0300-0399) como compatible. Confirme el número de pieza exacto de la tarjeta CPU de la configuración existente del sistema antes de realizar el pedido.

P2: ¿Qué copia de seguridad de datos es esencial antes de reemplazar el A20B-8100-0661?

Haga una copia de seguridad de todo el contenido de SRAM antes de retirar la placa principal: parámetros CNC, todos los programas de piezas almacenados, datos de compensación de herramientas, datos de compensación de trabajo y programas y datos de escalera de PMC. Los módulos FROM contienen el software del sistema CNC y deben dejarse instalados durante el reemplazo de la placa principal; están separados del A20B-8100-0661 y no necesitan respaldo especial si permanecen intactos. Realice la copia de seguridad a través de la función de copia de seguridad SRAM del CNC en una tarjeta de memoria o en una PC conectada a RS-232C.

P3: ¿El A20B-8100-0661 incluye algún software CNC o está almacenado en otro lugar?

La placa base A20B-8100-0661 no almacena software CNC. El software del sistema reside en los módulos FROM (módulos de memoria flash), que son elementos enchufables separados que encajan en la placa principal. Los parámetros y programas del CNC residen en módulos SRAM. El A20B-8100-0661 en sí es pasivo: proporciona el bus y los conectores, pero no almacena datos propios. Reemplazar la placa principal no borra el software, siempre que los módulos FROM y SRAM permanezcan intactos.

P4: ¿Es el A20B-8100-0661 compatible con los sistemas Serie 16i-B o 21i-B?

No. El A20B-8100-0661 es específico de la generación 18i-B. Las placas principales de la serie A20B-8100 cubren diferentes modelos de CNC: hardware diferente en la misma clase de forma física pero con diferentes disposiciones de conectores de bus y configuraciones de tarjetas opcionales. El 16i-B y el 21i-B utilizan sus propios números de pieza de placa principal. No sustituya placas principales entre familias de modelos CNC.

P5: ¿Se puede reparar el A20B-8100-0661 en lugar de reemplazarlo?

La reparación a nivel de placa del A20B-8100-0661 la ofrecen organizaciones de servicio CNC especializadas de FANUC. Para una máquina de producción crítica, el reemplazo directo de la placa suele ser más rápido. Para situaciones menos urgentes en las que no hay una placa de repuesto disponible, una alternativa viable es la reparación por parte de un técnico de servicio calificado de FANUC que pueda probar los componentes y refluir la placa. Cualquier placa reparada debe probarse completamente en un banco de pruebas 18i-B antes de instalarla en una máquina de producción.
