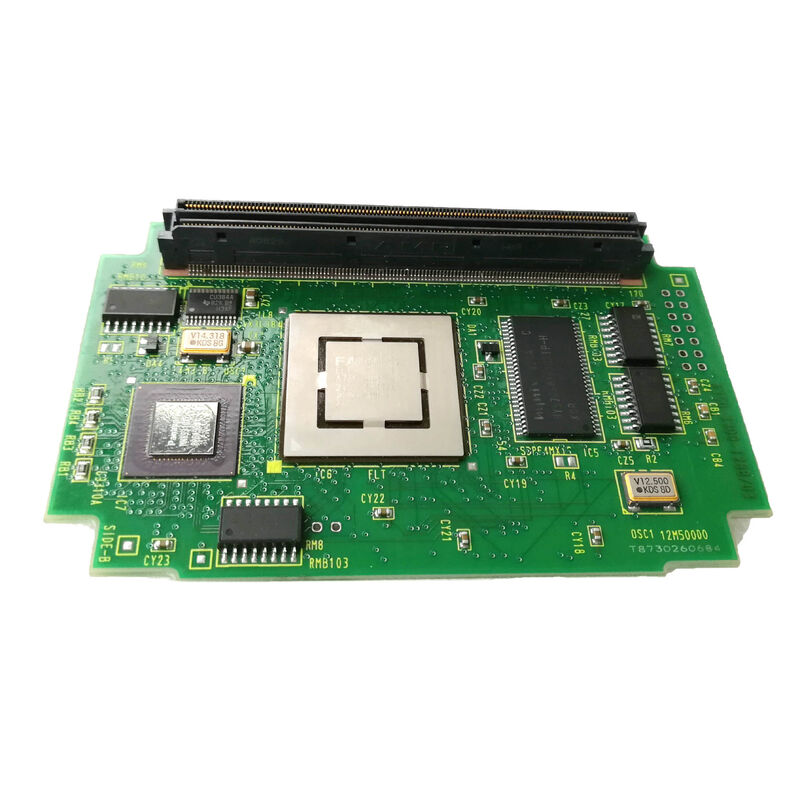

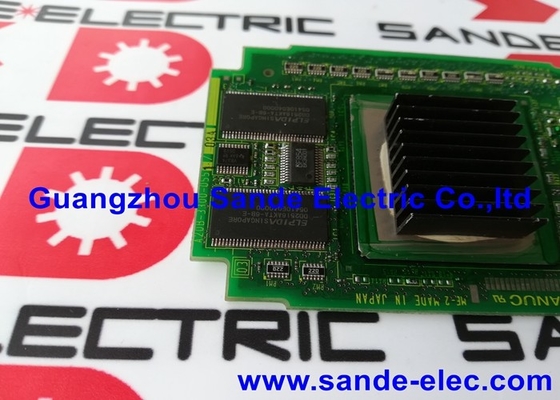

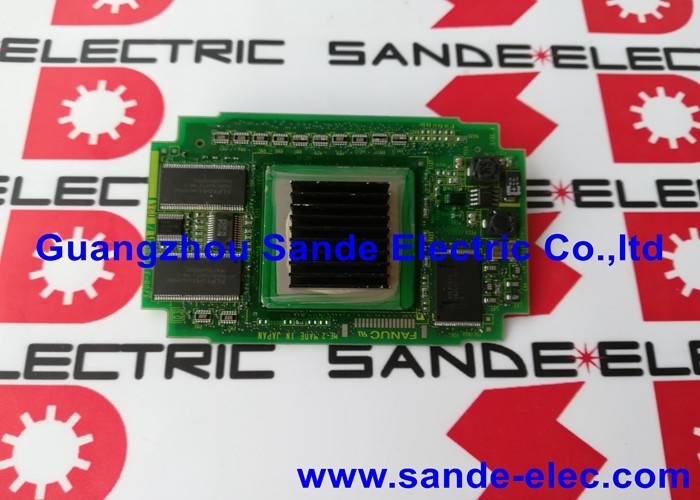

A20B-3300-0551 | Módulo de interfaz gráfica de usuario FANUC: 128 MB de DRAM / Procesador de pantalla dedicado / Función de PC CNC / Serie A20B-3300

GUI: un procesador dedicado exclusivamente a la vista del operador

El A20B-3300-0551 no es un módulo de CPU principal. Es algo más específico: unaMódulo de interfaz gráfica de usuario, dedicado exclusivamente a todo lo que el operador ve e interactúa en la pantalla del CNC.

La arquitectura de FANUC para sistemas CNC avanzados divide la responsabilidad del procesamiento entre dos módulos separados:

Módulo de CPU principal:Maneja la interpolación de movimiento, la coordinación de servos, la escalera PMC y todas las funciones de control de la máquina. Su carga de trabajo está determinada por la máquina que se ejecuta: velocidad de corte, número de ejes y complejidad del programa.

Módulo GUI (A20B-3300-0551):Maneja el proceso de visualización: renderiza gráficos de ruta de herramientas, administra pantallas de menú, controla el controlador de pantalla y admite el entorno de software de funciones de PC. Su carga de trabajo depende de la actividad de la pantalla y de cualquier aplicación de función de PC en ejecución.

Al mantener el procesamiento de la GUI en un módulo dedicado, FANUC garantiza que el operador siempre obtenga una pantalla receptiva, independientemente de cuán cargada esté la CPU principal con la coordinación de servos y la ejecución del programa. Un CNC 30i con muchas opciones que procesa contornos simultáneos de 5 ejes aún actualizará su pantalla sin problemas porque el módulo GUI lo maneja de forma independiente.

Especificaciones clave

¿Por qué 128 MB para el procesamiento de pantalla?

128 MB es una asignación sustancial de DRAM para lo que podría parecer un "tablero de visualización". La capacidad se justifica por las múltiples demandas simultáneas impuestas al módulo GUI:

Gestión del búfer de visualización:Las pantallas LCD en color con una resolución de 1024×768 requieren aproximadamente 3 MB por búfer de fotograma a todo color. Con doble búfer (búfer frontal más búfer posterior para actualizaciones de pantalla sin parpadeos), la memoria de visualización por sí sola consume 6 MB por pantalla.

Representación de ruta de herramienta 3D:Los gráficos 3D en tiempo real de la ruta de corte programada (que muestran la trayectoria de la herramienta a través de la pieza de trabajo) requieren almacenar datos geométricos, realizar cálculos de proyección de 3D a 2D y actualizar la imagen renderizada a medida que avanza el programa. Esto es computacionalmente intensivo y requiere mucha memoria.

Tiempo de ejecución de la función de PC:La capa funcional de PC ejecuta un entorno operativo junto con el CNC. Este entorno, incluido el software de aplicación, los buffers de datos y las pilas de comunicación, ocupa una parte sustancial de los 128 MB. El resto se comparte entre las funciones de visualización y la sobrecarga del sistema operativo.

Gestión del estado de la pantalla:Múltiples vistas de pantalla (EDITAR, MDI, COMPENSACIÓN, DIAGNÓSTICO, GRÁFICO) mantienen su estado actual simultáneamente para que el cambio entre pantallas sea instantáneo. Mantener todos estos estados de pantalla en la memoria requiere una cantidad significativa de DRAM.

Escenarios de aplicación

Fallo del módulo GUI: pantalla congelada pero CNC en funcionamiento:Un CNC FANUC con función PC desarrolla una pantalla congelada. La máquina continúa cortando (la CPU principal no se ve afectada), pero el panel del operador no responde. El A20B-3300-0551 se identifica como la falla. El reemplazo restaura la pantalla y el funcionamiento de la PC.

Degradación del rendimiento de la función de PC:La función de PC en un CNC de la serie i de FANUC se ejecuta cada vez más lentamente con el tiempo. Se identifica el envejecimiento de los componentes en los circuitos de memoria del módulo GUI. El reemplazo A20B-3300-0551 restaura la capacidad de respuesta de la función original de la PC.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre A20B-3300-0551 (módulo GUI) y un módulo de CPU principal como A20B-3300-0479 (D3)?

El módulo CPU D3 maneja todas las funciones de control de la máquina: ejecución de código G, control de servoeje, escalera PMC y comunicación. El módulo GUI (A20B-3300-0551) maneja todas las funciones de visualización: representación de pantalla, gráficos de ruta de herramientas, aplicaciones de funciones de PC. Ambos se conectan a la misma placa principal pero operan en dominios de procesamiento dedicados. Una falla en uno no afecta la función principal del otro.

P2: ¿Puede el CNC continuar mecanizando si A20B-3300-0551 falla a mitad del programa?

La CPU principal continúa ejecutando el programa: los servoejes siguen moviéndose, el PMC sigue ejecutándose. Sin embargo, el operador pierde visibilidad de todas las pantallas del CNC. La pantalla se oscurece o se congela, lo que hace imposible monitorear el estado del programa o iniciar una parada controlada a través del panel. La práctica más segura es permitir que el bloque del programa actual se complete en una posición segura antes de solucionar la falla.

P3: ¿Qué plataformas CNC utilizan A20B-3300-0551?

La capacidad de 128 MB de DRAM y la designación del módulo GUI están asociados con los sistemas CNC de generación iB de FANUC con función de PC u opciones de visualización de alta resolución: plataformas donde el procesamiento de la GUI se asigna a un módulo dedicado en lugar de estar integrado en la placa principal. Confirme el modelo de CNC aplicable en la documentación del hardware.

P4: ¿Reemplazar A20B-3300-0551 afecta los parámetros o programas de la máquina?

No. Los parámetros y programas del CNC se almacenan en los módulos SRAM y FROM en o cerca de la placa principal, no en el módulo GUI. Reemplazar A20B-3300-0551 no afecta ningún dato de mecanizado. La capacidad de corte del CNC se restablece inmediatamente; la función de visualización se restablece cuando se inicializa el nuevo módulo.

P5: ¿A20B-3300-0552 (el módulo adyacente) está relacionado con A20B-3300-0551?

Sí. El A20B-3300-0552 es el número de pieza inmediatamente adyacente dentro del mismo rango 055x de la serie A20B-3300. Al igual que con otros pares adyacentes de A20B-3300 (0602/0603 para los módulos Pentium MMX 21i-B), el par 0551/0552 probablemente representa módulos relacionados, ya sea diferentes memorias o variantes de rendimiento que sirven la misma categoría de función GUI, o placas complementarias dentro de la misma arquitectura de pantalla.
