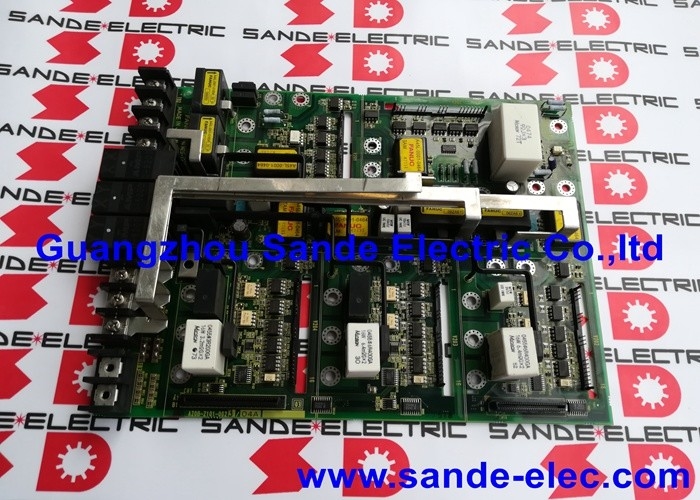

El uso de la placa Fanuc PC A20B-2101-0023 A20B21010023 A2OB-21O1-OO23 en buenas condiciones

FANUC A20B-2101-0023 ∙ Alpha i Servo Drive PCB ∙ Serie A20B-2101 / Servo Amplificador de Dirección de la Junta

A20B-2101 Serie de placas de accionamiento alfa y servo

El A20B-2101-0023 es un circuito impreso de servoacción de la serie A20B-2101 de FANUC la familia de placas de accionamiento utilizada dentro de los servoamplificadores FANUC Alpha i SVM (Servo Valve Module).la placa de accionamiento es la capa de circuito entre la tarjeta de control del amplificador y su etapa de alimentación IGBTTraduce los comandos de control servo de la tarjeta de control en las señales de accionamiento de la puerta que cambian los transistores de potencia,y rutas las mediciones de retroalimentación de corriente de la etapa de potencia de nuevo al circuito de servo de la tarjeta de control.

Dentro de la serie A20B-2101, cada sufijo identifica la placa de accionamiento de una variante específica de amplificador Alpha i SVM. El -0023 es una variante anterior en la serie A20B-2101 en comparación con el -0040 posterior,-0041Diferentes números de sufijos dentro de A20B-2101 corresponden a diferentes generaciones de Alpha i SVM, diferentes clases actuales o diferentes configuraciones de interfaz.La variante -0023 sirve a la posición del amplificador definida para la que fue diseñada.

Cuando el A20B-2101-0023 falla, el servoamplificador generalmente produce alarmas de etapa de potencia ?? sobrecorriente, falla de fase, falla de IPM o alarma de bus de CC ?? cuando la unidad está energizada bajo carga del motor.Estas son alarmas de trayectoria de corriente que se originan en la unidad de puerta de la placa de accionamiento o circuitos de detección de corriente, a diferencia de las alarmas de comunicación que apuntan a la tarjeta de control.

Especificaciones clave

Placa de accionamiento vs Tarjeta de control

El amplificador Alpha i SVM alberga dos PCB principales:

Tarjeta de control- recibe comandos de movimiento del CNC a través de fibra óptica FSSB, ejecuta el algoritmo de control servo, produce comandos de corriente.

La placa de transmisión (A20B-2101-0023)Recibe comandos de corriente de la tarjeta de control, genera señales de conducción de puertas IGBT, mide las corrientes de fase del motor.

Identificar qué tablero ha fallado requiere leer el código de alarma en caso de fallo:

• Alarmas de etapa de potencia (supracorrente, IPM, falla de fase) → sospechosos de placa de accionamiento
• Alarmas de comunicación FSSB, fallas de inicialización del servo → sospechosos de tarjeta de control

Preguntas frecuentes

P1: ¿En qué se diferencia A20B-2101-0023 de A20B-2101-0040?

Ambos son PCB de accionamiento dentro de la serie A20B-2101 Alpha i SVM. El -0023 es una variante de diseño anterior; el -0040 es una variante posterior.Están diseñados para diferentes configuraciones de amplificadores SVM compatible con diferentes generaciones de amplificadores Alpha i, las clases actuales o las revisiones de la interfaz.las dos variantes no son intercambiables sin confirmar la compatibilidad específica del amplificador.

P2: ¿Se puede probar funcionalmente el A20B-2101-0023 fuera del amplificador SVM completo?

Las pruebas funcionales significativas requieren que el módulo de amplificador SVM completo funcione bajo carga del motor.El circuito de accionamiento de la puerta funciona sólo cuando la tensión del bus de CC está presente y la tarjeta de control está comandando las condiciones La prueba de intercambio con una placa confirmada-buena en el módulo completo es el enfoque válido.

P3: ¿Qué códigos de alarma sugieren que el A20B-2101-0023 es la fuente del fallo?

Códigos de alarma de la etapa de potencia FANUC alarma 6 (sobrecorriente), fallo IPM, fallo del bus de corriente continua o alarmas de pérdida de fase que aparecen cuando el motor está encendido y bajo carga apuntan a la placa de accionamiento.Estas alarmas indican un fallo en la unidad de la puerta del transistor o circuitos de medición de corrienteLos errores de comunicación FSSB o las alarmas en el arranque del sistema antes de que comience el movimiento son más propensos a indicar la tarjeta de control.

P4: ¿Hay interruptores de configuración en el A20B-2101-0023 que deben ajustarse correctamente?

Las placas de accionamiento Alpha i SVM de la serie A20B-2101 pueden llevar interruptores DIP para los parámetros de interfaz de eje. Antes de retirar la placa original, fotografía o registro de todas las posiciones de los interruptores.La placa de repuesto deberá estar configurada de manera idéntica.La configuración incorrecta del interruptor produce fallas VRDY o códigos de alarma que difieren de la falla original.

P5: ¿De dónde proviene el A20B-2101-0023?

A través del mercado de reutilización de los accionamientos servo de FANUC Alpha i ¢ los distribuidores de PCB de accionamiento de Alpha i SVM, los especialistas en reparación CNC de FANUC y los proveedores de excedentes probados.Confirmar A20B-2101-0023 específicamente de la propia etiqueta de la placa instaladaLa serie A20B-2101 contiene varias variantes de placas de accionamiento estrechamente relacionadas el sufijo exacto es el parámetro de selección.
