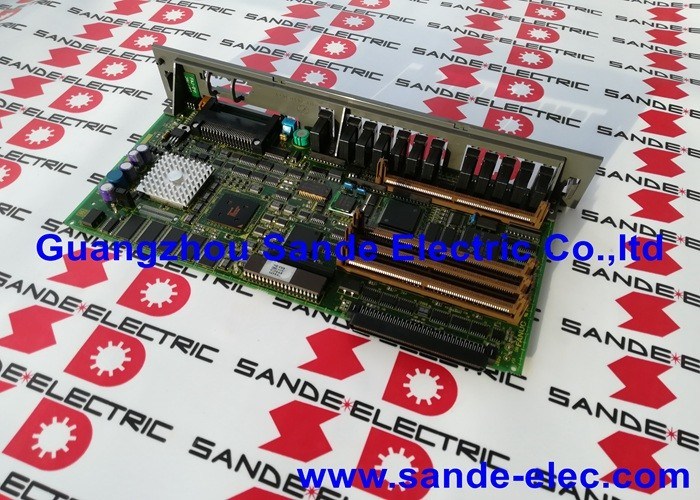

Placa de PC Fanuc A16B-3200-0362 probada en buenas condiciones A16B32000362 A16B-32OO-O362

A16B-3200-0362 FANUC FS0i / 0i-A CNC placa de la CPU principal Intel 486DX2 / SAS2 ASIC / F0i-A PCB maestro

Tarjeta principal vs tarjeta de CPU Una distinción crítica

La mayoría de los artículos de la serie A20B-3300 son tarjetas de CPU enchufables pequeños módulos que se incluyen en una placa principal separada.Es la placa principal misma, el PCB principal en el que se montan todos los demás componentes..

Esta placa lleva el procesador 486DX2, el ASIC SAS2, los conectores de bus para los PCB opcionales, los enchufes del módulo de memoria (FROM, DRAM, SRAM), la lógica PMC integrada,y circuitos de interfaz de E/S de la máquina. Cada tabla y módulo en la unidad de control 0i-A se conecta a o a través de la A16B-3200-0362. Cuando esta placa falla, el sistema CNC completo falla.

Especificaciones clave

486DX2 y SAS2 Dos procesadores, un solo propósito

Intel 486DX2:Maneja el sistema operativo CNC, la interfaz de usuario, la gestión del programa, los cálculos de previsión y la comunicación entre sistemas.Se ejecuta a 66 MHz internamente a través de la característica multiplicación de reloj 2 × del 486DX2La unidad integrada de punto flotante (FPU) proporciona cálculos trigonométricos y de punto flotante acelerados por hardware necesarios para la interpolación.

Las especificaciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del anexo I.Un circuito integrado específico de aplicación diseñado por FANUC que maneja la aritmética de circuito de servo en tiempo real.Descargar esta tarea de tiempo crítico del 486DX2 de propósito generalEsta división del trabajo permite que ambos elementos del procesador se mantengan dentro de sus presupuestos de procesamiento en tiempo real: el 486DX2 se centra en la lógica CNC, el SAS2 se centra en la servodinámica.

Escenarios de aplicación

Fallo completo del CNC 0i-A:Un centro de giro con FANUC 0i-A CNC no responde al encendido de la energía: no hay pantalla, no hay potencia del eje, no hay actividad del panel del operador.La placa principal A16B-3200-0362 se identifica como el falloUna placa de repuesto, combinada con un parámetro y un programa de restauración de la copia de seguridad, devuelve la máquina a la producción completa.

0i-A reparación de las máquinas:Un distribuidor de máquinas herramienta que está renovando una máquina CNC 0i-A más antigua reemplaza la A16B-3200-0362 como parte de una revisión completa de la unidad de control,Reinicio de la vida útil de la placa principal junto con otros componentes electrónicos que envejecen.

Preguntas frecuentes

P1: ¿Cuál es el procedimiento recomendado para la copia de seguridad de datos antes de reemplazar el A16B-3200-0362?

La seguridad: (1) todos los parámetros CNC a través de la función de seguridad ALL IO de CNC en medios externos (tarjeta CF, USB o RS-232C); (2) todos los programas de piezas almacenados; (3) datos de desplazamiento de herramientas y desplazamiento de trabajo;(4) el programa de escaleras PMC y los parámetros PMC(5) masterizando los datos si la máquina utiliza codificadores absolutos.la restauración de la máquina después del reemplazo de la placa principal requiere contactar al fabricante de la máquina herramienta para obtener sus datos de parámetros originales un proceso que puede causar un tiempo de inactividad prolongado.

P2: ¿Puede el A16B-3200-0362 funcionar con el software CNC 0i-MA (centro de mecanizado) y 0i-TA (centro de giro)?

El hardware de la placa principal A16B-3200-0362 es común a la plataforma 0i-A independientemente del tipo de máquina.La imagen del software CNC almacenada en el módulo FROM determina si el sistema funciona como un centro de mecanizado (0i-MA) o como un centro de torneado (0i-TA)La placa misma no distingue entre el tipo M y el tipo T, pero sí la configuración del software.

P3: ¿Es el A16B-3200-0362 compatible con los sistemas CNC 0i-B?

No. Las generaciones 0i-A y 0i-B utilizan diferentes hardware de placa principal con diferentes procesadores e implementaciones ASIC, diferentes interfaces de módulos de memoria y diferentes especificaciones de bus de tarjetas de opción..Confirme la generación 0i de la placa CNC de la máquina antes de ordenar una placa principal.

P4: ¿Qué sucede si el ASIC SAS2 falla en el A16B-3200-0362?

Si el SAS2 falla, toda la placa principal A16B-3200-0362 requiere reemplazo.Los síntomas del fallo del SAS2 se manifiestan típicamente como alarmas relacionadas con el servo que aparecen inmediatamente en el eje activador de potencia., sin fallo del motor o del codificador correspondiente el procesamiento del servocircuito no puede completarse, lo que hace que el CNC se alarme antes de que comience el movimiento del eje.

P5: ¿Cuántos tableros de opciones se pueden conectar al A16B-3200-0362?

La tarjeta principal A16B-3200-0362 proporciona ranuras de tarjetas opcionales para las opciones de configuración del 0i-A: tarjetas de interfaz de servo, tarjetas de comunicación y módulos gráficos.El número total de ranuras de tarjetas de opción está definido por el diseño del tablero principal y el diseño del sistema 0i-A. Para conocer la capacidad de configuración específica del sistema 0i-A, consulte el manual de conexión (hardware) de la serie 0i de FANUC para el sistema de generación A,que documenta las asignaciones de franjas de tiempo y los límites de configuración física.
