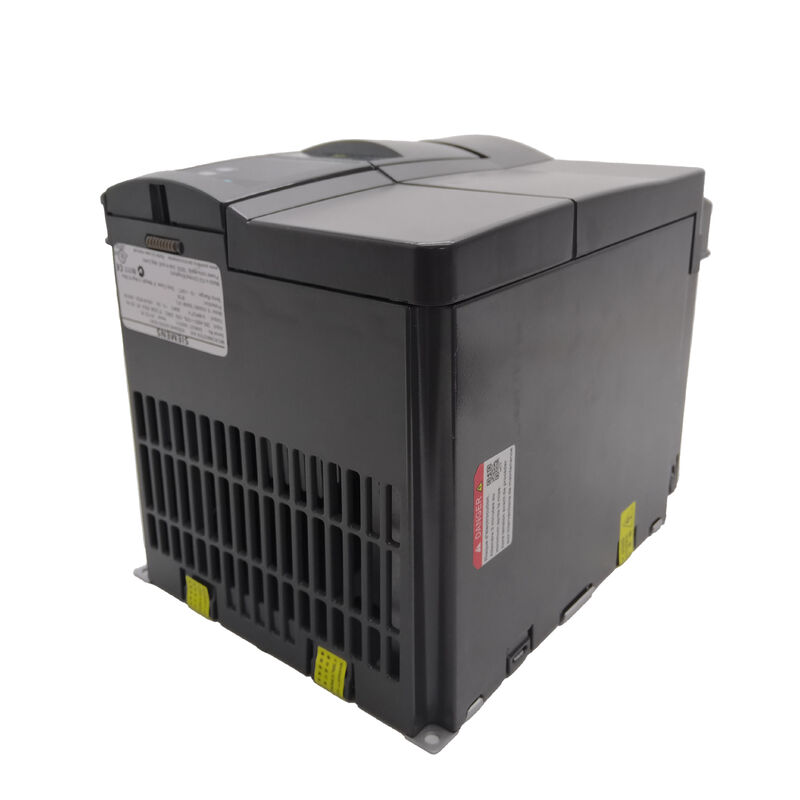

El convertidor de frecuencia de Siemens 6SE644O-2UD25-5CA1

6SE6440-2UD25-5CA1 | Inversor Siemens MICROMASTER 440 — 5,5kW / 7,5kW / 380–480V AC / Estructura C / Sin filtro / IP20

MICROMASTER 440: VFD de alto rendimiento de FANUC

El MICROMASTER 440 es el inversor de la serie MICROMASTER de mayor especificación de Siemens, que ofrece capacidades avanzadas de control de motores que van más allá de la simple regulación de velocidad V/Hz. El 6SE6440-2UD25-5CA1 cubre dos potencias nominales según el perfil de sobrecarga de la aplicación:

Par constante de 5,5 kW (CT/sobrecarga alta, HO):Para aplicaciones que requieren un par sostenido en todas las velocidades: transmisiones de transportadores, polipastos, compresores y máquinas herramienta donde el par completo debe estar disponible desde baja velocidad hasta alta velocidad sin limitaciones de sobrecarga.

Par de 7,5 kW al cuadrado (LO / Bomba de ventilador):Para ventiladores, bombas y compresores centrífugos donde la demanda de par se reduce con el cuadrado de la velocidad, lo que permite que el mismo variador accione un motor más grande en aplicaciones de menor sobrecarga.

Especificaciones clave

Sin filtro: se requiere planificación EMC

El 6SE6440-2UD25-5CA1 se suministra sin filtro EMC interno. Para instalaciones que requieren el cumplimiento de las normas europeas de emisiones EMC (EN 61800-3 Categoría C1 o C2), se debe instalar un filtro EMC externo en la entrada de red del variador. Siemens ofrece opciones de filtro externo diseñadas específicamente para el FSC Frame C MM440: confirme la clase de filtro requerida a partir de la evaluación EMC de la instalación.

Escenarios de aplicación

Accionamiento del husillo principal de la máquina herramienta:Un centro de mecanizado requiere control de husillo de velocidad variable de hasta 24.000 rpm, lo que requiere una salida de aproximadamente 400 Hz. El 6SE6440-2UD25-5CA1 proporciona control de velocidad de rango completo con modo vectorial FCC para un par suave en todas las velocidades del husillo.

Transportadora y máquina envasadora:Un transportador de línea de producción requiere un control de velocidad variable confiable con modo vectorial sin sensores: el 6SE6440-2UD25-5CA1 proporciona una regulación de velocidad precisa independientemente de la variación de la carga del producto a lo largo de la cinta.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las clasificaciones CT (5,5 kW) y LO (7,5 kW) en 6SE6440-2UD25-5CA1?

CT (par constante/HO) 5,5 kW: el variador puede proporcionar el 150 % de la corriente nominal durante 60 segundos y el 200 % durante 3 segundos, para aplicaciones que necesitan un par transitorio elevado. LO (Sobrecarga baja/bomba de ventilador) 7,5 kW: reduce el margen de sobrecarga al 110 % durante 60 segundos y al 140 % durante 3 segundos, pero permite conectar un motor más grande para cargas de ventilador y bomba donde no se requiere par transitorio. Seleccione según la sobrecarga de la aplicación.

P2: ¿6SE6440-2UD25-5CA1 incluye un panel de operador?

No, esta variante se suministra sin AOP (Panel de operador avanzado) o BOP (Panel de operador básico). Sin un panel de operador, el variador aún se puede operar desde la regleta de terminales (entradas analógicas/digitales) o mediante comunicación serial RS485. Para acceder y visualizar los parámetros locales, se debe pedir e instalar un panel BOP-2 o AOP-2 por separado.

P3: ¿Qué protocolo de comunicación serie admite 6SE6440-2UD25-5CA1 de forma nativa?

El MM440 incluye un puerto RS485 integrado que admite el protocolo USS (Interfaz serie universal), un protocolo serie de Siemens para la comunicación del variador sin necesidad de un PROFIBUS separado u otro módulo de opción de bus de campo. Para conectividad PROFIBUS DP, se puede instalar una placa de comunicación CBP2 en la ranura opcional del MM440.

P4: ¿Qué opciones de frenado están disponibles para 6SE6440-2UD25-5CA1?

El MM440 no incluye una resistencia de frenado incorporada, pero admite la conexión de una resistencia de frenado externa a través de una resistencia externa mínima de 56 Ω, lo que proporciona frenado dinámico para aplicaciones que requieren una desaceleración controlada de cargas de alta inercia. Para un frenado de mayor potencia, se pueden conectar módulos de frenado externos al enlace del bus de CC.

P5: ¿Cuáles son los límites de temperatura ambiente para 6SE6440-2UD25-5CA1?

El 6SE6440-2UD25-5CA1 está clasificado para temperaturas ambiente de −10 °C a +50 °C sin reducción de potencia. El funcionamiento por encima de +50 °C requiere una reducción de la corriente de salida. Se permite el almacenamiento entre −40°C y +70°C. El gabinete IP20 requiere que el variador se instale dentro de un gabinete de control adecuado cuando se usa en entornos con acceso a partículas conductoras, agua pulverizada o atmósferas corrosivas.
