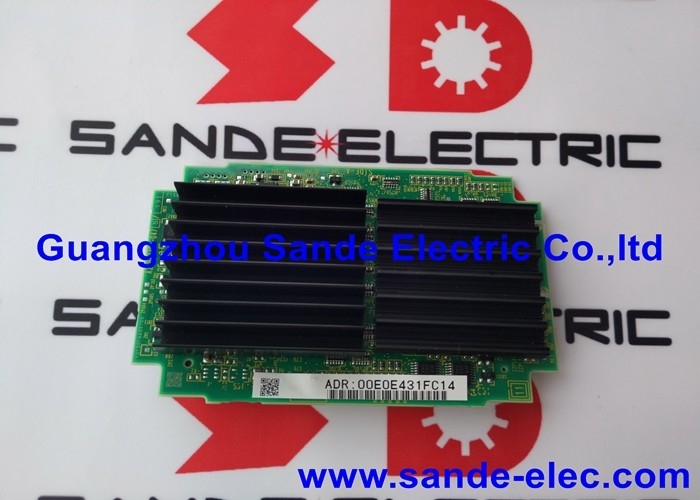

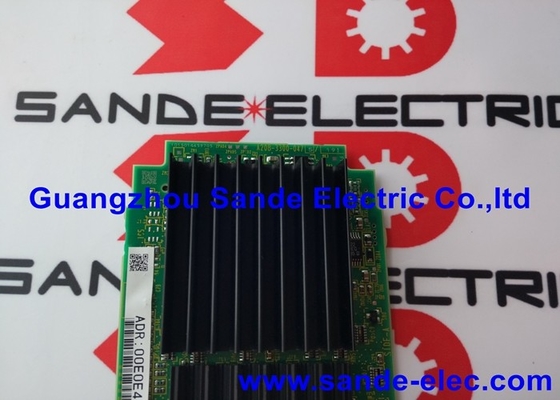

A20B-3300-0475∙ FANUC A3 CPU Module ∙ 128MB integrado DRAM / A3-tipo de placa principal / procesador combinado y tarjeta de memoria de trabajo

Módulo de la CPU El procesador en el corazón de la CNC

El módulo de la CPU del CNC es responsable de todos los cálculos que realiza el sistema de control.Cada paso de interpolación También lo hace el escaneo de la escalera PMC, la representación de la pantalla, la gestión de la comunicación y el procesamiento de diagnóstico del sistema.

El A20B-3300-0475 integra dos recursos esenciales en una sola tarjeta:

El núcleo del procesador:La CPU que ejecuta el software operativo CNC, procesa el programa de código G, coordina el movimiento de varios ejes y gestiona todas las tareas en tiempo real y de fondo.

128 MB de memoria DRAM:Cada variable, cada resultado de interpolación, cada bloque de programa en el búfer de futuro,y cada estado del sistema de fondo ocupa espacio en esta DRAM durante la operación.

Combining both on one card means a single A20B-3300-0475 replacement addresses CPU failures and DRAM failures in a single part exchange — maintaining the correct configuration without the complexity of managing separate processor and DRAM modules.

Especificaciones clave

128MB DRAM

La asignación de DRAM de 128 MB refleja las demandas de procesamiento de la plataforma CNC a la que sirve este módulo.

Pista de la herramienta para el futuro:El CNC lee hacia adelante en el programa, calculando futuros bloques de movimiento antes de que el bloque actual termine de ejecutarse, para mantener una tasa de alimentación constante alrededor de las esquinas y curvas.Un búfer de previsión más grande (suportado por más DRAM) produce un contorno más suave a tasas de alimentación más altas.

Interpolación simultánea en varios ejes:Para cada ciclo de interpolación, el CNC debe mantener simultáneamente los comandos de posición, los valores de retroalimentación, los valores de error y los valores de salida modificados por ganancia para cada eje activo.el requisito de memoria por ciclo se escala en consecuencia.

Software y opciones del sistema:El software operativo CNC y el software de opción activa (opciones de contorno, opciones de comunicación, bibliotecas de macros personalizadas) se cargan desde

FROM en DRAM al arranque y permanecen residentes durante el funcionamiento. 128MB se adapta a una imagen de software con todas las características sin comprometer el espacio disponible para los datos en tiempo de ejecución.

Escenarios de aplicación

Alerta del módulo de CPU/DRAM en un CNC de tipo A3:Un FANUC CNC con una placa principal tipo A3 genera alarmas que apuntan a una falla de la tarjeta de la CPU. Los módulos FROM y SRAM se confirman intactos.y el CNC recarga su software de FROM en la DRAM del nuevo módulo.

Plan de repuesto:Un taller de máquinas que opera sistemas CNC con placas principales de tipo A3 mantiene un A20B-3300-0475 como un repuesto crítico local, lo que permite una respuesta inmediata a un fallo del módulo de la CPU.

Preguntas frecuentes

P1: ¿Es el A20B-3300-0475 el mismo que el A20B-3300-0472? ¿ambos tienen 128MB de DRAM?

El A20B-3300-0472 es el módulo de tipo A6 para la Serie 30i; el A20B-3300-0475 es el tipo A3.Las designaciones A3 y A6 reflejan diferentes interfaces de conectores y configuraciones de procesadores adaptadas a diferentes generaciones de CNCNo son intercambiables.

P2: Después de reemplazar el A20B-3300-0475, ¿cómo recarga el CNC su software operativo?

El software del sistema CNC se almacena en módulos FROM (Flash ROM) ¢ elementos de enchufe separados en la placa principal.el proceso de arranque del CNC carga el software operativo de los módulos FROM en la DRAM de 128MB del nuevo móduloEsto ocurre automáticamente. El contenido de FROM se conserva a través del reemplazo del módulo de la CPU.

P3: ¿La sustitución del A20B-3300-0475 borra los parámetros de CNC?

No. Los parámetros de CNC residen en módulos SRAM con batería separados de la tarjeta de la CPU. El contenido de la SRAM no se ve afectado por el reemplazo del módulo de la CPU.el CNC lee los parámetros de los módulos SRAM como normal.

P4: ¿Cuáles son los síntomas diagnósticos de un A20B-3300-0475 fallido?

Los síntomas incluyen: el sistema no puede completar el arranque (se detiene a mitad de la inicialización); reinicios aleatorios durante el funcionamiento no correlacionados con eventos de la máquina;Alarmas de paridad de RAM o alarmas del sistema que apuntan a la tarjeta de la CPULas funciones de CNC están activadas, pero la pantalla permanece en blanco o muestra un contenido incorrecto.

P5: ¿Se puede reparar el A20B-3300-0475 a nivel de componentes?

La reparación del módulo de la CPU es técnicamente posible por los centros de servicio de electrónica CNC especializados para los modos de falla que involucran componentes discretos (condensadores de derivación, controladores de interfaz de memoria).Para máquinas en producción donde el coste del tiempo de inactividad es elevadoEn la actualidad, la sustitución de módulos por módulos se prefiere por lo general en lugar de un tiempo de respuesta más largo de la reparación de tableros.
