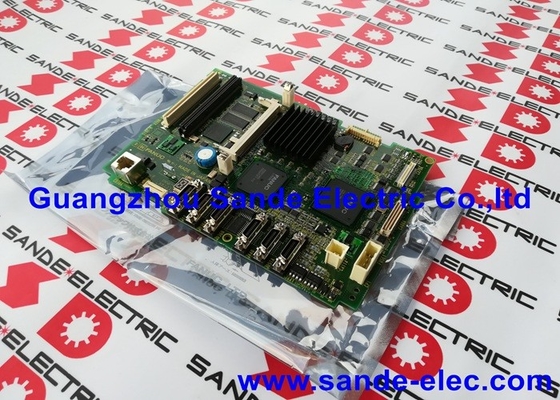

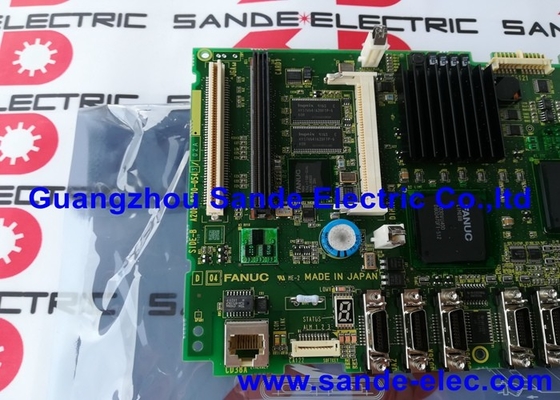

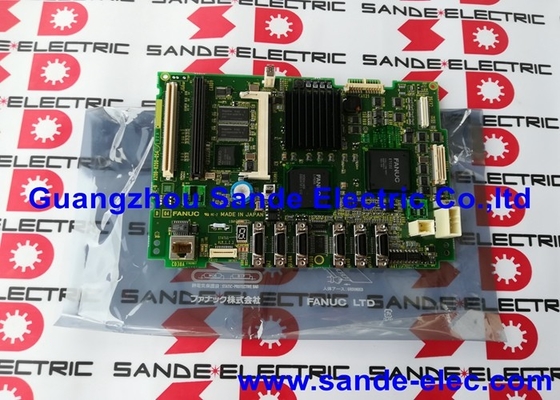

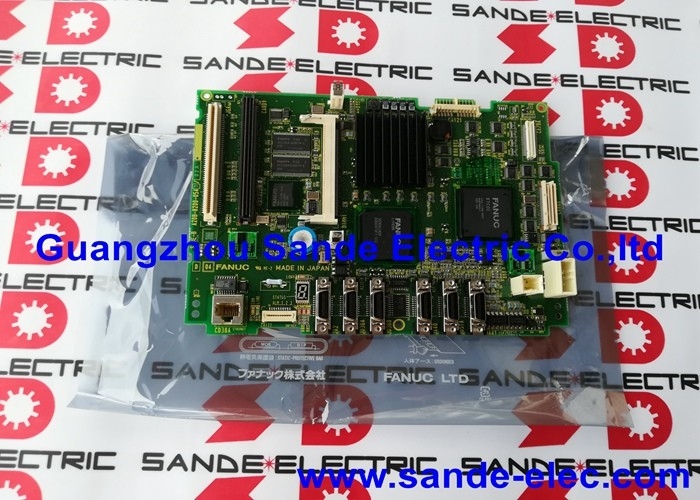

Nuevo y original FANUC A20B-8200-0543 Tabla A20B82000543 A2OB-82OO-O543

A20B-8200-0543 FANUC 0i-D PCB principal A3 5VDC / 9W / 0.45kg / Ethernet / 0i-MD / 0i-TD / fondo amarillo

La generación que define esta Junta

La serie 0i-D de FANUC es la plataforma 0i de cuarta generación, posicionada como el CNC de economía estándar de FANUC para máquinas herramientas de uso general.La generación "D" introdujo varias mejoras de capacidad del 0i-C anterior.: respuesta de servo mejorada con la opción de control de corriente HRV3, un PMC ampliado (desde SA1 hasta la clase SB7) y la función integrada de Ethernet PC como característica estándar.

El A20B-8200-0543 es la placa principal A3 el núcleo físico de la unidad de control 0i-D. Todos los demás componentes en el CNC se enchufan o se conectan a través de esta placa: la tarjeta de eje,Módulo de memoria FROM/SRAM, tableros gráficos/video y tableros de opciones de comunicación.

Especificaciones clave

Función integrada de Ethernet para PC

El puerto Ethernet del A20B-8200-0543 permite varios modos operativos para el sistema 0i-D:

Red de la DNC:Los programas de parte se transmiten a través de Ethernet desde un servidor de planta directamente al búfer de ejecución CNC. Los programas largos que exceden la memoria interna del CNC se ejecutan en modo de transmisión continua.

Recopilación de datos:El estado de la máquina, los datos de ejecución del programa y los recuentos de producción se pueden transmitir a los sistemas de gestión de la fábrica a través de la red Ethernet de la planta.

Gestión remota de archivos:Las bibliotecas de programas almacenadas en un servidor de red son accesibles en la máquina, lo que simplifica los entornos de producción multiprograma.

Estas características de conectividad son nativas de la tarjeta A20B-8200-0543, no se necesitan tarjetas de opción de comunicación adicionales para el funcionamiento estándar de Ethernet.

Escenarios de aplicación

0i-D fallo de la placa principal:Un centro de mecanizado CNC 0i-MD no se inicia, no muestra respuesta de la pantalla.Reemplazo y restablecimiento de parámetros volver a la máquina a la producción.

Fallo del puerto Ethernet:Un centro de giro 0i-TD pierde su función Ethernet DNC. El puerto Ethernet en el A20B-8200-0543 se confirma defectuoso. El reemplazo de la placa restaura la capacidad de transmisión de red.

Preguntas frecuentes

P1: ¿Qué designaciones del sistema 0i-D son compatibles con el A20B-8200-0543?

Sistema compatible confirmado: serie A02B-0319-Bxxx (0i-MD). Para 0i-TD y otras variantes de 0i-D, confirme la designación específica del sistema del manual de hardware del controlador.La designación del tipo de tablero A3 deberá coincidir con la configuración de la unidad de control instalada..

P2: ¿Cambiará la dirección MAC Ethernet después de reemplazar el A20B-8200-0543?

Sí, la dirección MAC está asociada con el hardware Ethernet de la placa y será diferente en la placa de reemplazo.actualizar cualquier reservación DHCP o asignación de IP fija en la red de la planta que se basaran en la dirección MAC original de la placa. Vuelva a introducir los parámetros de la red Ethernet (dirección IP, subred, puerta de enlace) si se almacenaron en los parámetros del sistema CNC que no sobrevivieron al cambio de la placa.

P3: ¿Es compatible el A20B-8200-0543 con los sistemas de generación 0i-C o 0i-B?

Las placas principales 0i-D (A20B-8200-0543) y 0i-C (serie A16B-3200-049x) no son intercambiables. Cada generación 0i utiliza una arquitectura de hardware distinta con diferentes configuraciones de conectores.Sustituir siempre la placa principal con la generación y el tipo de placa correctos para la unidad de control instalada.

P4: ¿Qué tipo de enfriamiento se requiere para el A20B-8200-0543?

La circulación forzada de aire es obligatoria Verificar que los ventiladores de refrigeración están operativosEl funcionamiento del A20B-8200-0543 sin un flujo de aire adecuado en un ambiente superior a 55°C acortará su vida útil y aumentará el riesgo de fallo prematuro.

P5: ¿Cuántos conocimientos técnicos requiere la sustitución del A20B-8200-0543?

El proceso de reemplazo consiste en: realizar una copia de seguridad completa de SRAM y FROM antes de iniciar; desmontar la unidad LCD/MDI para acceder a la carcasa amarilla;transferir cuidadosamente todos los módulos de opción (tarjeta del eje, FROM/SRAM, placa de video) a la placa de reemplazo; restaurar todos los datos de respaldo; y configurar la configuración de Ethernet.Los técnicos que no estén familiarizados con el hardware 0i-D deben trabajar junto a un ingeniero de servicio cualificado de FANUC para el primer reemplazo.
