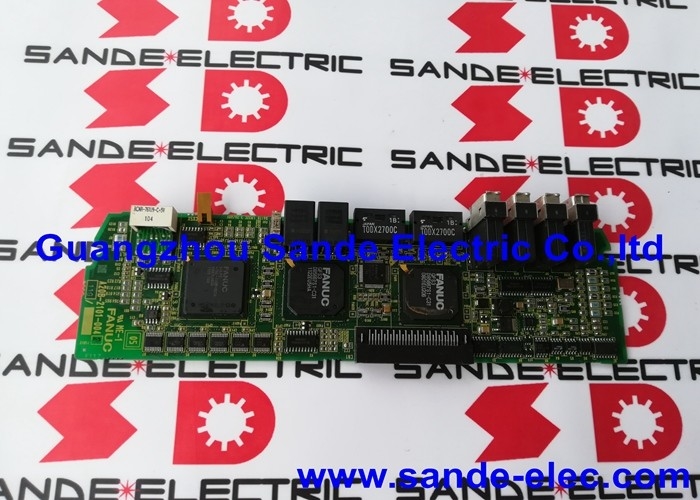

FANUC A20B-2101-0042 Tabla de control A20B21010042 A2OB-21O1-OO42 El equipo de control debe estar equipado con un dispositivo de control de velocidad de la parte superior del vehículo.

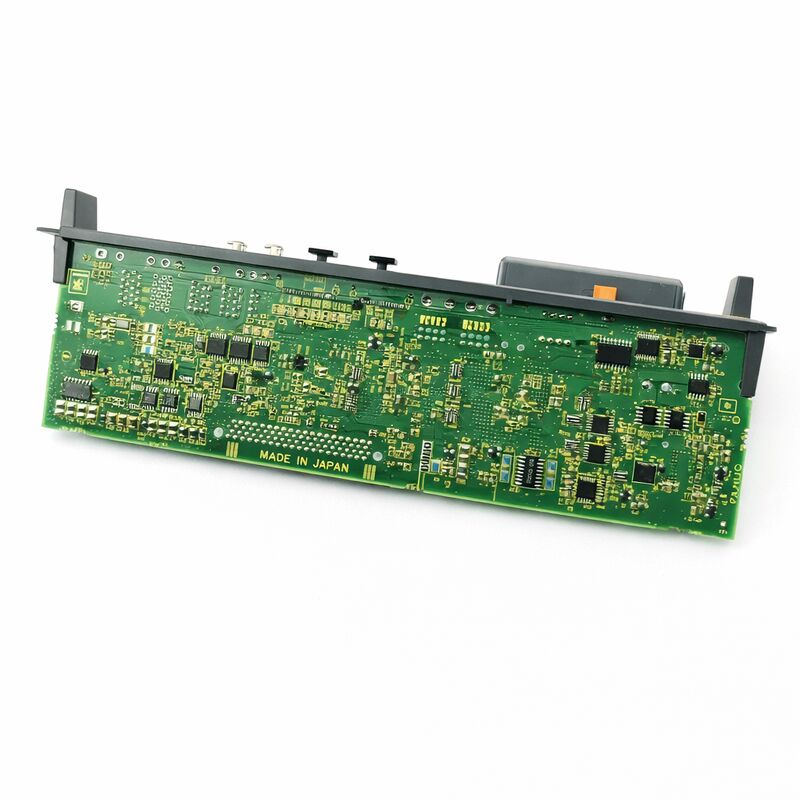

FANUC A20B-2101-0042 | Placa de Control de Unidad Servo de 3 Ejes de Doble Canal Alpha iSV — Serie A20B-2101

Capa de Control Dentro del Amplificador Alpha iSV

La A20B-2101-0042 es la PCB de control para el sistema de amplificador servo Alpha iSV de FANUC — una placa del lado de la unidad que proporciona la inteligencia de procesamiento y control para una configuración de unidad servo de 3 ejes y doble canal. En la arquitectura del amplificador Alpha iSV, la placa de control maneja el procesamiento de señales digitales para el control de ejes servo: recibe comandos de posición del eje del CNC, ejecuta algoritmos de control de corriente y velocidad, genera señales de puerta PWM a la etapa de potencia del amplificador y gestiona el procesamiento de retroalimentación del codificador y la detección de alarmas.

La designación de doble canal significa que esta única placa admite dos canales de eje servo independientes. La capacidad de 3 ejes refleja la capacidad de procesamiento de la placa para configuraciones de unidad que sirven hasta tres ejes servo en el sistema de unidad instalado.

Esta placa es un módulo adicional de servo — pertenece al lado del amplificador y control de movimiento del hardware, no a la CPU principal del CNC ni a la capa de opción de comunicación. Su fallo afecta la función de la unidad servo de los ejes que controla. Los síntomas son típicamente específicos del eje: alarmas de comunicación servo, alarmas de sobrecorriente que no se pueden borrar mediante la inspección del motor o del cable, o ejes que no se inicializan mientras otros ejes en el mismo sistema CNC permanecen funcionales.

Especificaciones Clave

Serie A20B-2101 — Reparación a Nivel de Placa para Unidades Alpha iSV

La familia A20B-2101 cubre las PCBs de control de unidad para la gama de amplificadores servo Alpha iSV de FANUC. El reemplazo a nivel de placa de una PCB de control defectuosa es el enfoque de mantenimiento rentable cuando la etapa de potencia del amplificador está en buen estado — la etapa de potencia (módulos IGBT, rectificador, condensadores de bus) y la PCB de control fallan por diferentes mecanismos y pueden ser reparados de forma independiente.

Confirmar qué componente ha fallado antes de realizar el pedido es el primer paso crítico. Las alarmas servo que persisten después de inspeccionar los cables del motor, los cables del codificador y la condición del codificador, combinadas con diagnósticos normales de la etapa de potencia (voltaje de bus presente, sin daños visibles en los componentes), apuntan a la PCB de control. Las alarmas consistentes con fallo de IGBT (sobrecorriente con cables desconectados, colapso del voltaje de bus) apuntan a la etapa de potencia.

La A20B-2101-0042 es específica para la configuración Alpha iSV de doble canal y 3 ejes. Los números de parte adyacentes en la serie A20B-2101 sirven para diferentes recuentos de ejes y configuraciones de amplificador — la sustitución de un sufijo diferente instala una placa con firmware y configuración de eje diferentes que pueden no coincidir con la arquitectura de unidad instalada.

Preguntas Frecuentes

P1: ¿Qué significa "doble canal, 3 ejes" para esta placa?

La placa admite dos canales de unidad servo independientes físicamente, con capacidad de procesamiento para hasta tres ejes servo en la configuración de unidad que sirve. Un canal puede controlar uno o dos ejes dependiendo del módulo amplificador en el que esté instalado. La designación de doble canal distingue esta placa de las placas de control Alpha iSV de canal único dentro de la misma familia A20B-2101.

P2: ¿Cómo se confirma una A20B-2101-0042 defectuosa antes de pedir un reemplazo?

Comience con el análisis del código de alarma — las fallas de comunicación servo y específicas del eje que persisten después de la inspección de cables y las comprobaciones del codificador apuntan a la placa de control de la unidad. Confirme que el voltaje del bus está presente y es estable (una etapa de potencia en buen estado). Si está disponible, mueva la placa de control del amplificador sospechoso a un amplificador conocido y en buen estado del mismo tipo — si la alarma sigue a la placa, la placa se confirma defectuosa. Si la alarma sigue al cuerpo del amplificador, la etapa de potencia ha fallado.

P3: ¿Se puede utilizar una A20B-2101-0042 de otra máquina como reemplazo?

Sí, siempre que la placa de origen sea el mismo número de parte A20B-2101-0042 y se haya confirmado que funciona antes de su retirada. La placa no almacena parámetros específicos de la máquina — estos residen en el controlador CNC. Después de instalar una placa de control de reemplazo, verifique que el conjunto de parámetros del eje del CNC (tipo de motor, límite de corriente, tipo de codificador) coincida con la configuración del motor instalado y ejecute una prueba a baja velocidad en los ejes afectados antes de regresar a producción.

P4: ¿Es la A20B-2101-0042 igual que otras placas de la serie A20B-2101?

Los números de parte adyacentes en la serie A20B-2101 sirven para diferentes configuraciones de amplificador — diferentes recuentos de ejes, diferentes arreglos de canales o diferentes tipos de interfaz. El sufijo -0042 identifica esta variante específica de doble canal y 3 ejes. La sustitución de un sufijo diferente instala una placa con una lógica de control de eje diferente que puede no coincidir con la configuración del amplificador instalado.

P5: ¿De dónde se obtiene la A20B-2101-0042?

A través del mercado de componentes de unidades FANUC Alpha iSV — especialistas en reparación e intercambio a nivel de placa de amplificadores servo FANUC. Confirme el número de parte exacto A20B-2101-0042 (doble canal, 3 ejes) de la etiqueta de la placa instalada. Los proveedores de nivel de placa deben confirmar que la unidad fue probada en un sistema de unidad Alpha iSV en vivo con cargas de motor conectadas — no solo encendida de forma aislada — antes de la entrega.
