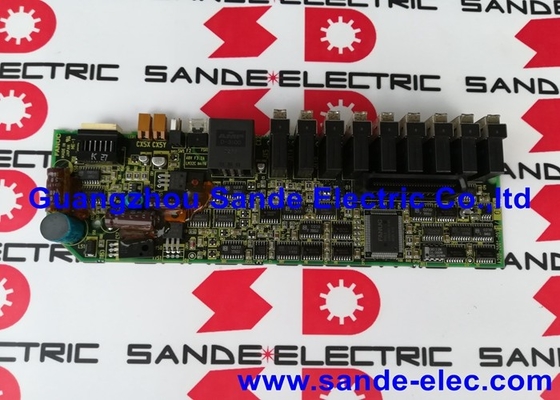

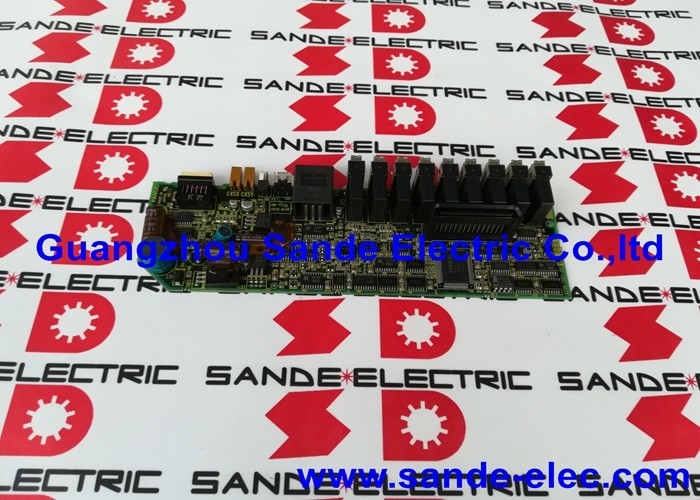

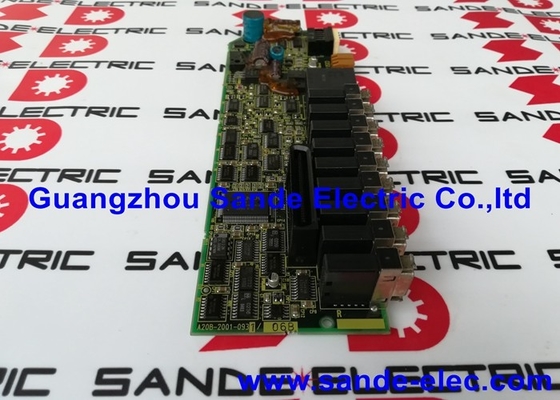

A20B-2001-0931 | Placa de control de servoaccionamiento de dos ejes FANUC Alpha Series SVM2 — Interfaz tipo A / SVM2-12/12 a SVM2-40/40

Arquitectura del módulo SVM2: dos PCB, una carcasa

La serie FANUC Alpha SVM2 es un servoamplificador de dos ejes: un módulo que acciona dos servomotores simultáneamente. Dentro del módulo, dos PCB funcionan en combinación:

el tablero de cableado(A16B-2202-xxxx / A16B-2203-xxxx): la capa de conexión pasiva. Lleva la entrada del bus de CC, los terminales de potencia de salida del motor, los conectores de retroalimentación del codificador y la conexión del cable de interfaz tipo A.

El tablero de control — A20B-2001-0931: la capa de procesamiento activa. Esta tarjeta superior recibe comandos de eje del CNC a través de la interfaz tipo A, ejecuta bucles de control de corriente para ambos ejes, procesa la retroalimentación del codificador, ejecuta la lógica de protección y diagnóstico y genera señales de accionamiento de compuerta para los interruptores de alimentación IGBT.

Cuando el variador se comporta de manera anormal (alarmas persistentes, falla de comunicación del eje, regulación de corriente incorrecta), el A20B-2001-0931 es el objetivo de reemplazo a nivel de placa para la sección de control.

Especificaciones clave

Interfaz tipo A: comunicación entre CNC y variador

El tipo A es el servobus analógico-digital que FANUC utilizó en la generación de variadores de la serie Alpha. Un cable dedicado va desde la placa de interfaz de servo del CNC hasta la entrada Tipo A del SVM2 en el A20B-2001-0931. A través de este cable, el CNC envía comandos de posición y velocidad en cada ciclo de actualización del servo, y el variador devuelve retroalimentación de posición y datos de estado.

Esta es una generación anterior a la interfaz FSSB de fibra óptica utilizada en sistemas FANUC posteriores. Las máquinas con variadores Tipo A utilizan cableado dedicado desde el CNC a cada módulo servo, lo que hace que la confiabilidad de la interfaz del circuito Tipo A del A20B-2001-0931 sea crítica para la comunicación del eje de la máquina.

Escenarios de aplicación

Reparación de servoaccionamiento de dos ejes:Un servomódulo de dos ejes desarrolla una alarma de control que se borra temporalmente al restablecerse pero regresa inmediatamente cuando se habilita el variador. El tablero de cableado y la sección de potencia se prueban correctamente. Reemplazar el tablero de control A20B-2001-0931 resuelve la alarma persistente y restaura las funciones de ambos ejes.

Planificación de repuestos:Un equipo de mantenimiento brinda soporte a un taller mecánico con múltiples variadores FANUC Alpha serie SVM2 con diferentes clasificaciones de corriente. Disponer de un A20B-2001-0931 cubre la necesidad de reemplazo de la placa de control en todas las unidades SVM2-12/12, SVM2-20/20 y SVM2-40/40.

Preguntas frecuentes

P1: ¿A20B-2001-0931 es el mismo tablero de control independientemente de la corriente nominal de SVM2?

Sí. La función del tablero de control y el diseño del circuito son los mismos en todas las variantes de SVM2 desde 12/12 hasta 40/40 y posteriores. Las diferencias de clasificación de corriente son manejadas por la etapa de potencia y el tablero de cableado. Un único A20B-2001-0931 reemplaza la placa de control en cualquiera de estas configuraciones SVM2.

P2: ¿Se puede instalar A20B-2001-0931 en un módulo SVM3 (tres ejes)?

No. Los módulos SVM2 y SVM3 utilizan diferentes tableros de control adaptados a su número de ejes y arquitectura de módulo específicos. Los tableros de control de tres ejes SVM3 tienen diferentes números de pieza. El A20B-2001-0931 es específico únicamente para módulos SVM2 de dos ejes.

P3: ¿Cómo se reemplaza el tablero de control sin alterar la sección de potencia?

La tarjeta superior A20B-2001-0931 se encuentra encima de la placa de cableado, conectada mediante conectores de placa a placa y el cable tipo A. Reemplazar el tablero de control requiere desconectar solo el cable de interfaz tipo A y la conexión de placa a placa; no se altera el cableado del motor de alta corriente ni las conexiones del bus de CC. El tablero de cableado y los componentes de alimentación permanecen en su lugar durante el cambio del tablero de control.

P4: ¿Qué códigos de alarma suelen indicar una falla A20B-2001-0931?

Las alarmas relacionadas con la comunicación del servo bus (errores de enlace tipo A), las fallas de regulación de corriente específicas del eje que aparecen en ambos ejes simultáneamente (ya que un tablero de control administra ambos ejes) y las alarmas del variador que persisten independientemente de la condición del cable del codificador o del motor apuntan hacia el tablero de control. Las alarmas de un solo eje bajo carga normal generalmente sugieren el motor, codificador o dispositivo de potencia para ese eje específico en lugar del tablero de control común.

P5: ¿Es necesario recargar los parámetros del servo después de instalar un A20B-2001-0931 de repuesto?

Los parámetros del servo se guardan en la memoria de parámetros del CNC, no en el tablero de control del servoaccionamiento. Reemplazar el A20B-2001-0931 no afecta ningún parámetro almacenado del CNC. Después de instalar el reemplazo y restaurar la comunicación Tipo A, el CNC aplica los parámetros del servo existentes automáticamente. Verifique la preparación del eje y realice un movimiento de prueba a baja velocidad antes de devolver la máquina a producción.
