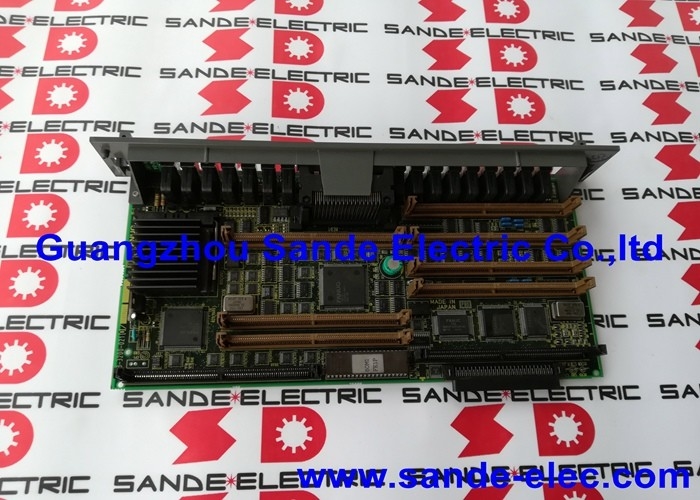

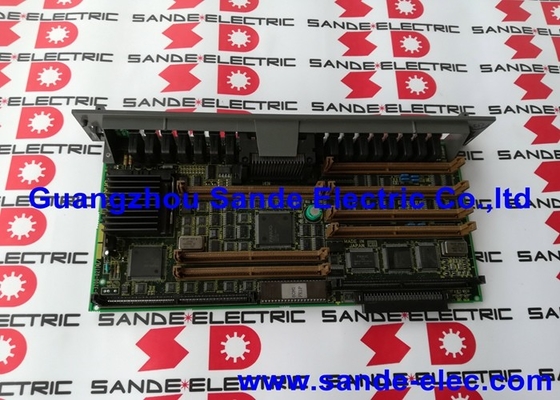

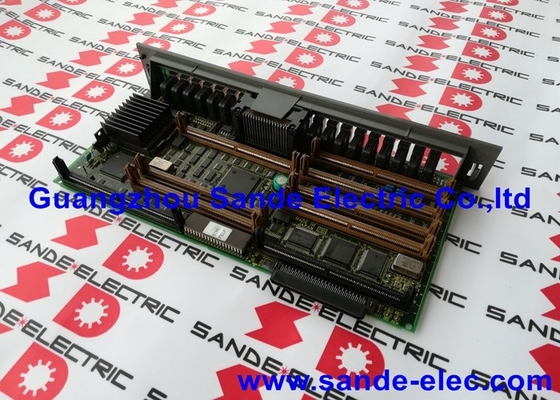

A16B-3200-0210 | Placa de CPU principal FANUC Serie 18 Modelo C: Intel i486DX2 / 66MHz / 32 bits / 6 ejes / 18-MC / 18-TC / 180-MC

Serie 18C: la última de la generación anterior a i

El FANUC Serie 18 Modelo C (FS18C) representa la versión final de la plataforma CNC Serie 18 antes de la transición al hardware 18i (i-generación). El Modelo C introdujo el procesador Intel i486DX2, una actualización significativa de los procesadores anteriores de 8 y 16 bits utilizados en los Modelos A y B de la Serie 18, al tiempo que conserva la arquitectura fundamental de la familia de productos de la Serie 18.

Las máquinas construidas sobre la plataforma 18-C todavía están en servicio de producción activo. El A16B-3200-0210 es la placa maestra para estos sistemas: la PCB central a la que se conectan todos los módulos de opción SMD y la placa que determina los límites físicos para lo que se puede configurar el CNC 18-C.

Especificaciones clave

Nueve ranuras para módulos: configuración del sistema mediante módulos SMD

El A16B-3200-0210 se suministra como una placa base genérica sin ningún módulo enchufable SMD (dispositivo de montaje en superficie). Las nueve ranuras para módulos de la placa aceptan los módulos que definen la capacidad del sistema específico:

• Módulo SRAM:Almacenamiento de programas y parámetros respaldado por batería
• Módulo Flash ROM (DESDE):Software del sistema y almacenamiento de programas a largo plazo.
• Módulo DRAM:Memoria de trabajo para procesamiento de CPU
• Módulo de servocontrol:Interfaz de control de ejes
• Módulo de interfaz servo:Conexión de servo bus FSSB o tipo A
• Módulo de control del husillo:Interfaz de husillo analógica o digital
• Módulo de E/S periférico:Interfaz de E/S de la máquina
• Módulo de pantalla CRT/LCD:Interfaz de control de pantalla
• Módulo de comunicación:Opciones RS-232, RS-422 o Ethernet

Este diseño modular es la razón por la que la placa "se suministra sin módulos SMD": la combinación de módulos hace que la placa sea específica para una máquina y un tipo de CNC en particular. La placa genérica A16B-3200-0210 acepta cualquier combinación válida de estos módulos para que coincida con la configuración original de la máquina instalada.

Escenarios de aplicación

Fallo de la placa principal del centro de mecanizado 18-MC:Un centro de mecanizado con FANUC 18-MC CNC no arranca. Después de confirmar la integridad del suministro de energía, se identifica el A16B-3200-0210 como el punto de falla. La instalación de una placa de repuesto (con los módulos SMD originales reinstalados) seguida de una restauración de parámetros desde la copia de seguridad devuelve el centro de mecanizado a producción.

Reemplazo de la placa central de torneado 18-TC:La placa principal de un centro de torneado desarrolla una falla intermitente que provoca reinicios aleatorios. La placa de repuesto A16B-3200-0210 restablece el funcionamiento estable con los módulos SMD y el software CNC existentes.

Revisión de mantenimiento del CNC:Un antiguo centro de mecanizado de 18 MC se somete a una completa revisión CNC. El A16B-3200-0210 se reemplaza como parte de una renovación a nivel de placa mientras se inspeccionan y reinstalan todos los módulos SMD.

Preguntas frecuentes

P1: ¿Qué módulos SMD se deben pedir por separado para completar un sistema A16B-3200-0210 completo?

Los módulos necesarios dependen de la configuración específica del CNC 18-C. Como mínimo: un módulo FROM (software del sistema CNC), un módulo SRAM (parámetros y programas) y un módulo DRAM (memoria de trabajo). Los módulos de servo, husillo y comunicación dependen del número de ejes y del tipo de accionamiento de la máquina. Identifique los tipos de módulos instalados de la placa principal original antes de solicitar reemplazos: los números de pieza del módulo están impresos en la etiqueta de cada módulo SMD.

P2: ¿El A16B-3200-0210 es compatible con el CNC Serie 16C?

El A16B-3200-0210 está confirmado para la plataforma Serie 18C/18M/T. Si bien algunas fuentes enumeran esta placa en la documentación de la Serie 16/18 Modelo B, las Series 16C y 18C utilizan hardware de placa principal relacionado pero distinto. " Confirme el modelo de CNC de destino (16C o 18C) antes de realizar el pedido, ya que los números de pieza de la placa adyacente sirven para el 16C.

P3: ¿Cuál es la capacidad máxima de almacenamiento de programas que se puede lograr con esta placa?

El almacenamiento del programa está determinado por los módulos FROM y SRAM instalados en el A16B-3200-0210, no por la placa principal en sí. Las nueve ranuras para módulos de la placa aceptan varios módulos de capacidad FROM, y los módulos SRAM de diferentes tamaños determinan la cantidad y el tamaño de los programas que se pueden almacenar con respaldo de batería. La combinación de módulos FROM y SRAM define la configuración total de almacenamiento de programas del sistema.

P4: ¿La instalación del A16B-3200-0210 requiere volver a ingresar todos los parámetros y programas?

Sí, si los módulos SMD no se transfieren desde la placa fallida. El módulo SRAM conserva parámetros y programas (con batería de respaldo). Si el módulo SRAM de la placa original está intacto y se transfiere al A16B-3200-0210 de reemplazo, los datos del CNC se conservan. Si el módulo SRAM también falló, se requiere una restauración completa desde la copia de seguridad. Esta es la razón por la que la copia de seguridad periódica de los parámetros es una práctica de mantenimiento esencial.

P5: ¿Se puede agregar una opción de procesador RISC al A16B-3200-0210 para mejorar el rendimiento?

Algunos sistemas CNC de FANUC ofrecían placas de coprocesador RISC opcionales para acelerar funciones específicas, principalmente el contorneado de alta velocidad y la anticipación avanzada. Las ranuras para módulos del A16B-3200-0210 pueden acomodar estas placas opcionales. Consulte los manuales de conexión y mantenimiento de FANUC Serie 18C para obtener la lista completa de placas opcionales compatibles y sus requisitos de instalación.
