A16B-2202-0421 Junta de Fanuc A16B22020421 A16B-22O2-O421

A16B-2202-0421 | PCB de control de fuente de alimentación servo Alpha PSM de FANUC: PSM-15 a PSM-55 / 200 VCA / 283–325 VCC regenerativo / bus de CC

PSM: la fuente de bus de CC para todos los variadores Alpha

En un servosistema FANUC de la serie Alpha, el gabinete del variador contiene tres tipos de módulos en un bus de CC compartido:

• PSM (Módulo de fuente de alimentación):Convierte la red eléctrica de CA al bus de CC. Todos los demás módulos se basan en este bus.
• SVM (módulo servo):Acciona servomotores desde el bus DC.
• SPM (módulo de husillo):Acciona el motor del husillo desde el bus de CC.

El PSM es la base eléctrica de todo el sistema de propulsión. No gira el servomotor, no funciona el husillo y no existe bus de CC a menos que el PSM esté funcionando correctamente.

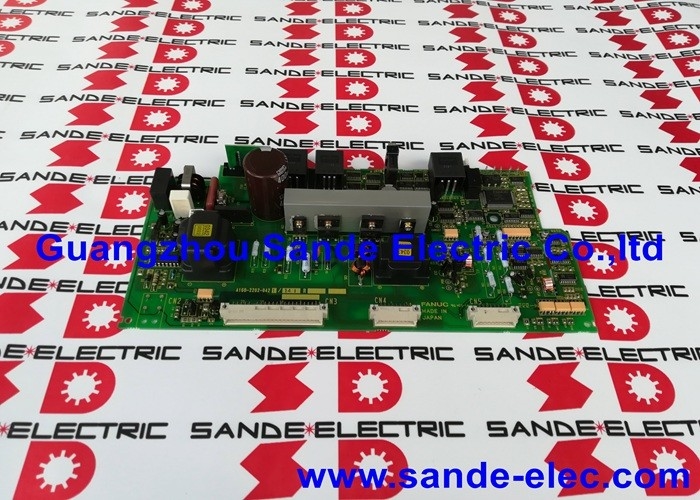

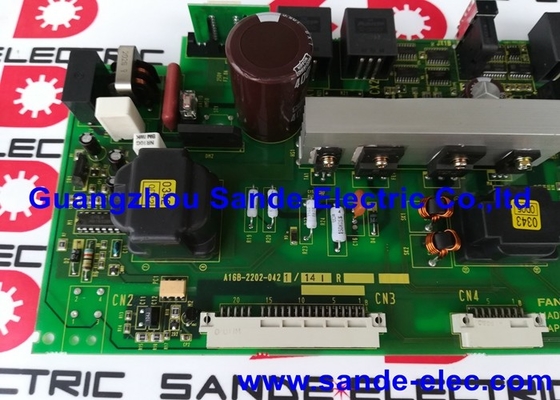

El A16B-2202-0421 es la PCB de control dentro del PSM. Gestiona los circuitos de rectificación y corrección del factor de potencia, monitorea el voltaje del bus de CC, ejecuta la secuencia de corte de energía ante un comando o alarma y maneja la función de regeneración: devolver la energía de frenado del motor desde el bus de CC a la fuente de alimentación de CA.

Especificaciones clave

Códigos de alarma PSM

El PSM genera códigos de alarma que el CNC muestra cuando ocurre una falla. El A16B-2202-0421 monitorea e informa estas condiciones:

• AL-01:Sobrecorriente en el módulo de potencia principal
• AL-02:El ventilador de refrigeración se detuvo
• AL-03:Temperatura del disipador de calor anormalmente alta
• AL-04:Caída de tensión del bus de CC
• AL-05:El condensador principal no se recargó dentro del tiempo especificado
• AL-06:Fuente de alimentación de entrada anormal
• AL-07:Tensión del bus de CC anormalmente alta

Escenarios de aplicación

Diagnóstico de alarma PSM:Un sistema de accionamiento FANUC Alpha genera una alarma AL-04 (caída de voltaje de CC) persistente después del encendido. Se confirma que el suministro de entrada de CA es correcto y se prueba que la etapa de alimentación principal (placa de cableado y dispositivos de alimentación) está intacta. El tablero de control A16B-2202-0421 se identifica como la fuente de la falla. El reemplazo restablece la regulación de voltaje del bus de CC del PSM.

Revisión de mantenimiento del sistema de transmisión:Durante una revisión programada de un gabinete de variadores de la serie Alpha, se reemplaza el A16B-2202-0421 como parte de una renovación proactiva de PCB para evitar fallas en la placa de control PSM relacionadas con el envejecimiento en un sistema de producción de ciclo de trabajo alto.

Preguntas frecuentes

P1: Si el PSM muestra una alarma AL-07 (sobretensión del bus de CC), ¿esto siempre indica una falla en el tablero de control?

AL-07 puede tener varias causas: una falla en el tablero de control, un circuito de regeneración fallado que impide que la energía regrese a la red o un evento repentino de desaceleración de alta inercia que excede momentáneamente la capacidad de regeneración. Verifique que las rampas de desaceleración en los parámetros del CNC no estén configuradas de manera demasiado agresiva antes de reemplazar el A16B-2202-0421. Si la alarma ocurre a velocidades de desaceleración normales, la fuente probable de falla es el tablero de control o la etapa de potencia.

P2: ¿Se puede utilizar el A16B-2202-0421 con los modelos PSM con sufijo BM (p. ej., A06B-6087-H115#BM)?

El sufijo #BM indica una variante del módulo PSM con la marca CE. La PCB de control correspondiente para estas variantes con la marca CE es la A16B-2202-0424, no la A16B-2202-0421. Estas dos versiones de placa son específicas de sus respectivas variantes de módulo y no son intercambiables. Confirme si el PSM instalado es la variante estándar o BM antes de solicitar el tablero de control de reemplazo.

P3: ¿Qué es la placa de cableado? ¿Es necesario reemplazarla al mismo tiempo que la A16B-2202-0421?

El PSM contiene dos PCB principales: la placa de control (A16B-2202-0421) y la placa de cableado (la variante A20B-1006-xxxx específica de la potencia nominal del PSM). El tablero de cableado maneja las conexiones de alimentación de alta corriente; el cuadro de control gestiona la lógica de regulación y protección. A menos que la placa de cableado tenga daños visibles (marcas de quemaduras, componentes defectuosos, conectores dañados), solo es necesario reemplazar la placa de control A16B-2202-0421 en caso de falla de la placa de control.

P4: ¿Es seguro probar el A16B-2202-0421 alimentando el PSM sin ningún módulo SVM o SPM conectado?

El PSM puede establecer un bus CC sin módulos de carga conectados. Esta es una prueba de aislamiento válida para verificar el funcionamiento del PSM antes de volver a conectar los módulos de unidad. Sin embargo, los condensadores del bus de CC se cargarán a 283–325 VCC. Observe todas las precauciones de seguridad de alto voltaje: nunca toque los terminales del bus de CC ni los componentes internos con la unidad encendida. Después de apagarlo, espere el ciclo de descarga del capacitor (generalmente de 5 a 10 minutos) antes de acceder al interior del PSM.

P5: ¿Cómo interactúa el A16B-2202-0421 con el CNC durante una secuencia de apagado controlado?

El CNC envía un comando de apagado de energía al PSM a través de la señal de habilitación del servo antes de cortar la energía de CA en un apagado controlado. El A16B-2202-0421 responde ordenando a la etapa de potencia que detenga la regeneración, permita que el bus de CC se descargue a un nivel seguro a través de una ruta de impedancia controlada y luego se apague. Esta secuenciación evita el colapso abrupto del voltaje del bus de CC que podría dañar los parámetros del variador o causar problemas mecánicos debido a una pérdida repentina de energía del eje.
