Encóder de motor de servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A860-2010-T341 |
Algunos componentes en un servosistema FANUC pueden degradarse gradualmente la máquina desarrolla deriva posicional, alarmas intermitentes, contornos inconsistentes.alarma de codificadorEn cualquier caso, el codificador es casi siempre el componente que está rastreando.

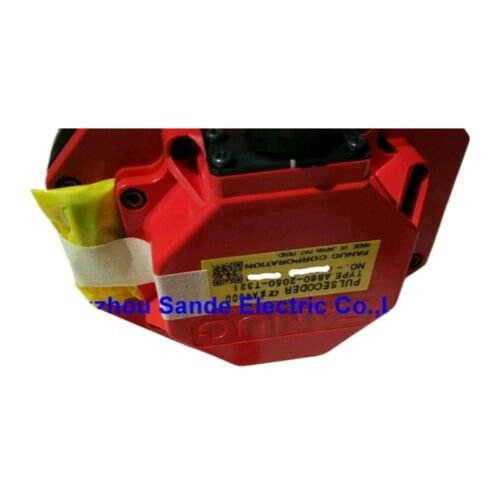

ElEl número de unidades de producción será el siguiente:es el codificador de pulso absoluto aiAR128 sellado para los servomotores CA de la serie FANUC Alpha i, un dispositivo de retroalimentación ampliamente utilizado que también lleva la designaciónEncuadrador AIAB128y directamentesustituye el anterior A860-2014-T301.
Esta unidad esnuevo.
La designación aiAR128 coloca firmemente a este codificador en la generación Alpha i de codificadores de pulso absoluto en serie de FANUC.
The "AR128" component refers to the 128-fold resolution class within the absolute encoder family — the encoder delivers high-resolution absolute position data via FANUC's high-speed serial communication link to the servo amplifier, lo que permite el control de circuito cerrado apretado que las unidades de la serie Alpha i fueron diseñadas alrededor.
Como uncodificador absoluto, el A860-2010-T341 conserva los datos de posición del eje a través de ciclos de potencia, respaldados por una batería en el servoamplificador.
El reinicio de la máquina no requiere una secuencia de regreso de referencia
Esa es una ventaja operativa significativa para las máquinas de producción donde el tiempo de reinicio se traduce directamente en la producción.
| Parámetro | Valor |
|---|---|
| Número de la parte | A860-2010-T341 Las condiciones de las ayudas |
| Número de la pieza alternativa | A8602010T341 Las condiciones de las ayudas |
| Fabricante | FANUC Co., Ltd. |
| Tipo de codificador | Código de pulso absoluto |
| Designación | el número de unidades de producción de las que se trate; |
| Interfaz de señal | Serial / Absoluto (FANUC serie de alta velocidad) |
| Válvula de alimentación | 5 V de corriente continua |
| Tipo de eje | El eje cónico (TPR) |
| Vivienda | Selado (indicado IP67) |
| Peso | aproximadamente 0,80 libras (0,36 kg) |
| Las superposiciones | A860-2014-T301 Las condiciones de las ayudas |
| Familia de motores compatibles | Servomotores CA de la serie Alpha y de la serie Beta |
| Amplificadores compatibles | Serie de servoamplificadores FANUC αi / βi |
| Controls CNC compatibles | Las series FANUC 0i, 16i/18i/21i, 30i/31i/32i |
| Origen | Japón |

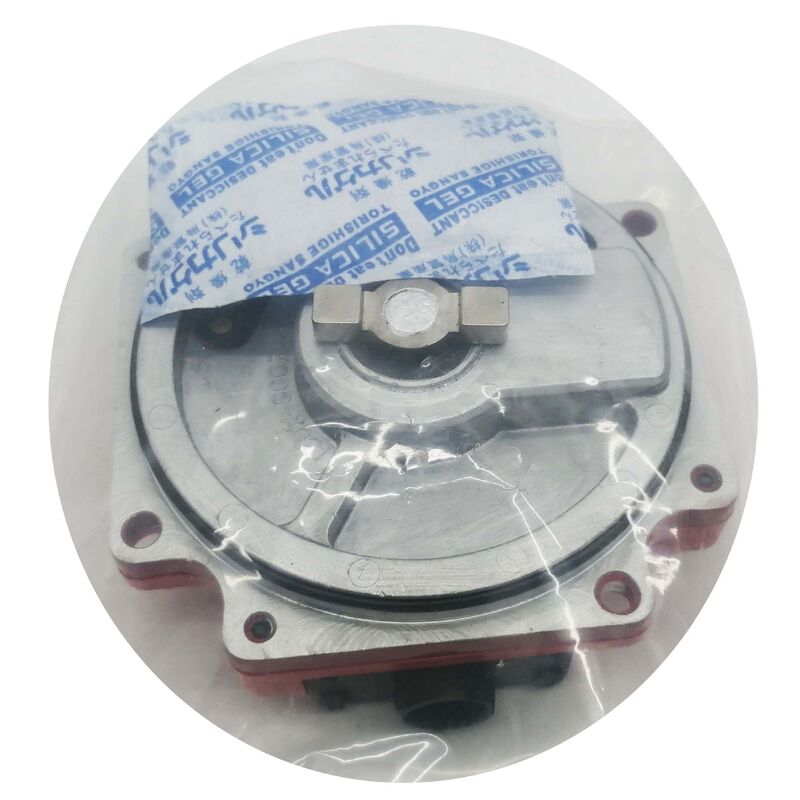

El montaje TPR (eje cónico) distingue este codificador de las variantes de eje recto.el acoplamiento del codificador se une a un agujero cónico correspondiente en el cuerpo del codificador, ajuste de interferencia de alta fricción cuando el perno de retención está apretado.
Este método de montaje tiene dos ventajas prácticas.
En primer lugar, elimina el juego en la interfaz de acoplamiento del codificador: a diferencia de un acoplamiento con llave o estilo pinza,un cónico correctamente instalado no produce ninguna reacción angular entre el eje del motor y el elemento de detección del codificador.
En segundo lugar, es más resistente al aflojamiento por vibración que muchos métodos de sujeción alternativos.que importa en los servomotores que experimentan ciclos repetidos de aceleración y desaceleración rápidas durante millones de horas de funcionamiento.
La carcasa sellada en la A860-2010-T341 proporcionaProtección de entrada IP67- exclusión total del polvo y capacidad de resistir la inmersión en agua hasta una profundidad de un metro, un paso más allá de la clasificación IP65 de muchas variantes de codificadores FANUC anteriores.
En una máquina herramienta CNC en producción, el extremo del motor de un servo se encuentra en un entorno donde la fumigación de refrigerante, la niebla del fluido de corte, el aerosol de aceite y el aire cargado de chips son rutinarios.Un codificador óptico que pierde su sellado a través de una caja agrietada, un anillo O degradado o una clasificación IP inadecuada
La degradación es a menudo gradual: las señales de posición marginalmente ruidosas se vuelven cada vez más erráticas antes de producir una alarma limpia.y la máquina puede funcionar con una precisión reducida mucho antes de que realmente se detenga.
La construcción IP67 es la respuesta correcta para este entorno.
Para los motores instalados en áreas de lavado, cerca de las boquillas de refrigerante, o en cualquier aplicación con exposición a líquido, el diseño sellado no es opcional, es lo que hace posible la fiabilidad a largo plazo.
Uno de los hechos confirmados y documentados sobre el A860-2010-T341 es que es elsustitución actual del A860-2014-T301.
Las máquinas que estaban equipadas originalmente con el codificador A860-2014-T301 utilizan el A860-2010-T341 como reemplazo directo de la producción de corrientela misma compatibilidad con el servoamplificador y el control CNC.
Este reemplazo es importante para los equipos de mantenimiento que pueden estar buscando por el número de pieza anterior.
Si la etiqueta del codificador en su motor dice A860-2014-T301, el A860-2010-T341 es lo que usted pide.
La plataforma de servomotores CA de la serie Alpha i de FANUC ha sido la columna vertebral de las máquinas-herramientas CNC controladas por FANUC desde principios de la década de 2000.y la familia de codificadores de pulso aiAR128 es una de las especificaciones de codificadores más frecuentes en esa base instaladaEl A860-2010-T341 se encuentra en:
Centros de mecanizado CNC¢ retroalimentación del accionamiento del eje en los ejes X, Y, Z y rotativos de los centros de mecanizado vertical y horizontal de constructores como Mazak, Okuma, Makino, DMG Mori, Doosan y muchos otros
Centros de torneado CNC— axis servo feedback on two-axis and multi-axis CNC lathes, including sub-spindle and C-axis drives
FANUC Robots industriales∆ retroalimentación del eje articular en robots articulados de las series M y R que utilizan servomotores Alpha i en las articulaciones del brazo
Sistemas de fabricación flexibles- Servoacciones en los cambios de palets, los indexadores de transportadores y los sistemas automatizados de manipulación de materiales construidos en torno a las unidades FANUC Alpha i
Equipo de producción dedicado- células de automatización personalizadas en las industrias automotriz, aeroespacial y manufacturera general
P1: ¿El A860-2010-T341 sustituye directamente al A860-2014-T301?
Sí, el A860-2010-T341 es el reemplazo de producción actual de FANUC para el A860-2014-T301. Ambas unidades sirven a la misma familia de motores con la misma interfaz de retroalimentación absoluta en serie.Si la etiqueta del codificador en su motor dice A860-2014-T301, ordenando el A860-2010-T341 es la sustitución correcta.
P2: ¿Es el A860-2010-T341 un codificador absoluto o incremental?
- Sí, es cierto.absolutoSe emiten datos de posición del eje continuos a través del enlace serial de alta velocidad de FANUC, y la posición se mantiene mediante apagado con batería de respaldo en el servoamplificador.
Esto elimina la necesidad de un ciclo de retorno de referencia de eje en cada arranque de la máquina.
P3: ¿Qué servoamplificadores y controles CNC son compatibles con este codificador?
El A860-2010-T341 está diseñado paraServoamplificadores de las series FANUC αi y βi, en pareja con controles CNC en el0i, 16i/18i/21i y 30i/31i/32ilas familias.
Se comunica a través del protocolo de retroalimentación serie de alta velocidad de FANUC, que es la interfaz estándar para las combinaciones de motor-amplificador de las series Alpha i y Beta i.
P4: ¿Qué alarmas de FANUC indican un fallo de A860-2010-T341?
Las fallas relacionadas con el codificador generalmente desencadenanServo alarmas SVen la pantalla CNC ′′ comúnmente SV0364 (alarma CSAL), SV0368 (alarma de fase blanda) o códigos de alarma relacionados con la comunicación que indiquen la pérdida o la corrupción de los datos de serie del codificador.
Antes de reemplazar el codificador, inspeccione el cable del codificador y el conector en ambos extremos, ya que el daño del cable y la corrosión del conector producen códigos de alarma idénticos.
P5: ¿Por qué el diseño del eje cónico importa para este codificador?
El soporte del eje cónico (TPR) crea una conexión autocentrada y libre de retrocesos entre el eje del motor y el acoplamiento del codificador.
A diferencia de los acoplamientos con llave o estilo abrazadera, el cónico genera un ajuste de interferencia preciso cuando se acelera correctamente, eliminando el juego angular y resistiendo el aflojamiento bajo vibración.Esto afecta directamente a la calidad y la consistencia de la retroalimentación de posición entregada a la servo accionamiento.
