Generador de Pulsos Síncronos Electro Manual TOSOKU MPG RE45BA1R5

Tosoku RE45BA1R5 | Generador de Pulsos Manual de Reemplazo OEM — 5V CC, 100 PPR, Salida de Voltaje, Dial de 80mm, Japón

Cuándo Necesita Esta Pieza

La mayoría de los ingenieros de mantenimiento que buscan esta pieza ya conocen el procedimiento: el volante de un centro de mecanizado o de torneado ha empezado a funcionar mal — el eje se desvía en una dirección cuando se gira el dial en la otra, o ciertas vueltas no producen ningún movimiento, o el movimiento es errático incluso en el ajuste de magnificación más fino.

La máquina ha estado funcionando durante años, el codificador Tosoku original ha acumulado cientos de miles de rotaciones del dial, y finalmente está mostrando su edad.

El RE45BA1R5 es la pieza que necesita.

Es el reemplazo directo del RE45BA1R5C (la versión de producción actualizada con sufijo actual lleva una C al final, pero la especificación central y el ajuste son idénticos al RE45BA1R5 original).

La combinación de salida de voltaje de 5V, 100 PPR y dial de 80mm representa la variante RE45B más ampliamente desplegada en los paneles de máquinas herramienta CNC en Asia, Europa y América del Norte — es la configuración que Fanuc, Mitsubishi, Mazak, Haas y docenas de otros fabricantes de máquinas herramienta han especificado en sus paneles de operador durante décadas.

Obtener un reemplazo debería ser sencillo si va directamente a la red de distribución autorizada de Tosoku.

Tenga cuidado con las copias de bajo costo — el RE45B es uno de los codificadores MPG más copiados en el mercado, y las copias varían desde casi funcionales hasta completamente inútiles después de unas pocas semanas.

El original de Tosoku ha demostrado longevidad en entornos de producción precisamente porque el mecanismo de detección óptica, el mecanismo de trinquete y la construcción mecánica se fabrican con tolerancias que las copias genéricas no igualan.

Identificación del RE45BA1R5 en Su Máquina

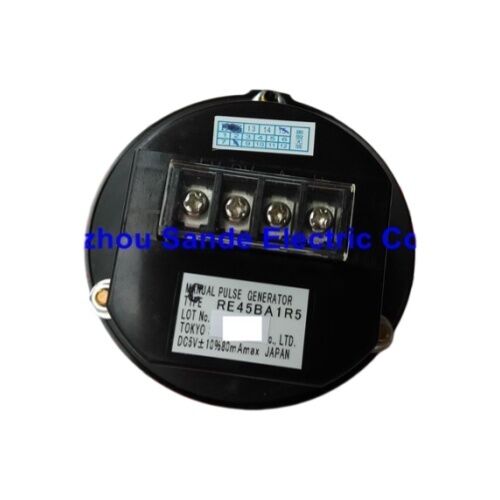

El número de pieza se imprime típicamente en una etiqueta en la cara posterior del cuerpo del codificador, visible una vez que se abre el panel del operador. Busque "RE45BA1R5" o "RE45BA1R5C" (el sufijo C es una actualización de revisión menor, totalmente equivalente a la pieza base).

Las tres tuercas de montaje visibles desde el frente del panel del operador lo identifican como un Tipo A (montaje de 3 tuercas), y el dial negro con el logotipo de Tosoku en la perilla negra de 15 mm confirma la configuración de la perilla tipo B.

Si la etiqueta de su codificador está dañada o falta, la identificación física es:

• Dial de plástico negro de 80 mm de diámetro con marcas indexadas
• Tres tuercas de montaje en panel espaciadas aproximadamente a 120° visibles desde el frente
• Salida del conector trasero (la forma del cableado depende de si la máquina utiliza el cableado estándar de Tosoku o un arnés personalizado del fabricante de la máquina)
• Hecho en Japón — la parte posterior de la carcasa generalmente mostrará el país de origen Japón

El RE45BA1D5 relacionado se ve idéntico desde el frente, pero consume 150 mA a 5 V y utiliza una salida de controlador de línea diferencial — no es eléctricamente intercambiable con la variante de salida de voltaje R5 sin recablear la entrada MPG del CNC. Confirme el número de pieza original antes de realizar el pedido.

El RE45BA1R5 vs RE45BA1R5C — ¿Son lo Mismo?

Sí. El sufijo C en el RE45BA1R5C representa una revisión menor dentro de la misma generación de producto — Tosoku actualiza periódicamente la letra del sufijo para rastrear cambios de producción que son totalmente compatibles con versiones anteriores.

El montaje, las conexiones eléctricas, el voltaje de suministro, la resolución, el formato de salida y las dimensiones mecánicas no cambian entre el RE45BA1R5 y el RE45BA1R5C. Los dos números de pieza son intercambiables para fines de reemplazo.

Algunos distribuidores autorizados solo listan la variante C (como la versión que se envía actualmente); no se preocupe si no obtiene la designación original exacta.

Reconocer un MPG que falla antes de que se detenga por completo

Los codificadores MPG rara vez fallan por completo. Más comúnmente, se degradan gradualmente, y los síntomas son fáciles de diagnosticar erróneamente si no se buscan específicamente.

Pulsos faltantes en ciertos ángulos. El disco óptico desarrolla una mancha o un rasguño fino en una o más de sus pistas, lo que hace que el fotodetector pierda pulsos en ese segmento de la rotación.

En el ajuste de magnificación ×1, esto se manifiesta como pasos ocasionales perdidos — el eje se mueve 0.001 mm por trinquete la mayor parte del tiempo, pero ocasionalmente no responde. En ×100, la misma falla puede pasar desapercibida porque el movimiento comandado más grande por pulso enmascara el salto.

Dirección invertida en giros parciales. Un disco contaminado o un circuito fotodetector desgastado hace que la relación de fase A/B se lea momentáneamente de forma incorrecta, lo que hace que el CNC cuente un paso hacia atrás antes de reanudar el conteo normal hacia adelante.

Esto se ve como una ligera oscilación o error similar a la holgura durante el movimiento lento del volante.

Sin salida en el primer giro después del arranque. El emisor óptico (LED) dentro del codificador ha envejecido hasta el punto en que tarda un momento en alcanzar una intensidad de salida estable después de encenderse. En los primeros segundos, la señal es demasiado débil para que el fotodetector la lea de manera confiable.

Esto típicamente progresa a una falla permanente en semanas o meses.

Sensación de trinquete pegajosa o errática. El mecanismo de trinquete con resorte que hace clic en cada posición se ha desgastado, y la retroalimentación táctil ya no corresponde de manera confiable a un pulso limpio por clic.

Este es un síntoma de desgaste mecánico distinto de las fallas ópticas anteriores, y a menudo coexiste con ellas en una unidad que ha tenido un uso intensivo.

Cualquiera de estos síntomas es una señal para reemplazar el codificador antes de que el volante falle por completo durante una operación crítica.

Cableado del Reemplazo — Qué Esperar

El RE45BA1R5 saca su cableado por la parte trasera del cuerpo del codificador. Tosoku no especifica un conector estándar en el modelo base RE45BA1R5 — el cableado termina en cables pelados, y el fabricante de la máquina especifica el conector y el arnés de cableado en la configuración específica de la máquina.

Cuando retire el codificador antiguo, tome una fotografía de las conexiones del cableado antes de desconectar nada.

La codificación de colores de los cables típicamente sigue la configuración de salida estándar de Tosoku:

• Salidas de fase A y fase B (el par en cuadratura)
• Común A y Común B (retornos para los dos canales de salida)
• Suministro de +5V y tierra de 0V

Las asignaciones de pines o terminales específicas en el conector de interfaz de la máquina se definen en los diagramas eléctricos de la máquina, no por Tosoku — el codificador en sí es un dispositivo de salida en cuadratura estándar, y la interfaz MPG del CNC mapea los pines A, B y de suministro según el estándar de cableado del fabricante de la máquina.

Consulte el manual de mantenimiento eléctrico de la máquina para conocer las asignaciones exactas de terminales antes de conectar el codificador de reemplazo.

La Variante con Sufijo C en la Gama MPG de Tosoku

El sufijo C en los números de pieza Tosoku RE45B denota consistentemente una revisión interna menor — nunca indica un cambio en la interfaz externa, la especificación de rendimiento o la configuración de montaje.

Esta convención se aplica a toda la familia RE45B: RE45BD1R5C reemplaza RE45BD1R5 (sin dial 5V 100PPR), RE45BA2R1C reemplaza RE45BA2R1 (dial 80mm 12V 25PPR), y así sucesivamente. Comprar una versión con sufijo C de cualquier variante RE45B como reemplazo de la versión base original es siempre correcto.

Los fabricantes de máquinas y los equipos de mantenimiento no deben desanimarse por la actualización del sufijo al comparar sus números de pieza de BOM con el stock actual.

Especificaciones Clave

Preguntas Frecuentes

P1: Mi máquina muestra "error MPG" o el eje del volante no responde — ¿es probable que el RE45BA1R5 sea la causa?

No necesariamente. Antes de reemplazar el codificador, verifique el cableado desde el codificador hasta la entrada MPG del CNC — un conector suelto, un cable roto en el cable cerca del panel (donde los cables se flexionan repetidamente) o un pin de conector sucio pueden producir síntomas idénticos a los de un codificador fallido.

Desconecte y vuelva a conectar el conector MPG en la placa de interfaz del CNC. Si la falla se soluciona brevemente después de la reconexión y luego regresa, el conector o el cable son el culpable probable, no el codificador en sí.

Solo si el cable y los conectores se revisan mecánica y eléctricamente, se debe reemplazar el codificador.

P2: El RE45BA1R5C de reemplazo llega con cables pelados — ¿cómo sé qué cable es cuál?

Estándar de color de cableado de Tosoku para RE45B: Vcc (+5V) es típicamente el cable rojo; 0V (tierra) es negro o blanco; la salida de fase A es verde; la salida de fase B es amarilla (o un esquema de color emparejado similar).

Sin embargo, los códigos de colores pueden variar según el lote de producción y si el fabricante de la máquina especificó un arnés personalizado.

Siempre verifique las funciones de los cables contra el dibujo original de la máquina o midiendo cuidadosamente las relaciones de voltaje antes de conectar. Las salidas A y B mostrarán cambios de lógica de 5V durante la rotación lenta del codificador; intercambiar A y B invierte la dirección del eje pero no causa daños.

P3: El fabricante de la máquina enumera el número de pieza en mi BOM como RE45BA1R5 sin el sufijo C. ¿Es el RE45BA1R5C un reemplazo directo?

Sí, completamente. El RE45BA1R5C es la versión de producción actual del RE45BA1R5 — Tosoku agregó el sufijo C para rastrear una revisión de fabricación que no cambia la especificación, la interfaz o el ajuste del producto.

Cualquier proveedor autorizado de Tosoku lo confirmará.

Usar el RE45BA1R5C como reemplazo para una instalación de RE45BA1R5 es el procedimiento correcto y esperado.

P4: ¿Puedo probar temporalmente si el codificador está defectuoso intercambiándolo con un RE45BA1R5 de otra máquina?

Sí, intercambiar codificadores entre máquinas del mismo tipo de CNC (mismo voltaje de suministro y formato de entrada MPG) es una técnica de diagnóstico válida, siempre que los conectores de cableado coincidan o pueda conectar los cables correctamente.

Si el eje que se comportaba erráticamente funciona correctamente con el codificador prestado, el codificador original está defectuoso.

Si la falla sigue al codificador a la otra máquina, el codificador es la falla confirmada.

Si la falla permanece en el eje original con el codificador prestado, el problema está en el cableado, la interfaz MPG del CNC o la configuración de parámetros del CNC, no en el codificador.

P5: Después de instalar el RE45BA1R5 de reemplazo, el eje se mueve en la dirección incorrecta al girar el volante. ¿Qué está mal?

Los cables de fase A y B están invertidos — ya sea que se hayan intercambiado en el cableado original, o el reemplazo se haya cableado con A y B transpuestos en relación con la orientación del codificador original.

Intercambiar las conexiones A y B invierte la relación de dirección entre la rotación del volante y el movimiento del eje sin afectar ninguna otra función. Identifique los cables de salida A y B en el codificador de reemplazo e intercámbielos en el punto de conexión.

Alternativamente, el CNC puede tener un parámetro para invertir la dirección de entrada del MPG — en los controles Fanuc, esto es ajustable a través del parámetro de dirección del eje MPG apropiado (consulte el manual de parámetros del CNC para la serie específica).

Tanto la inversión de hardware como el ajuste de parámetros logran el resultado correcto.
