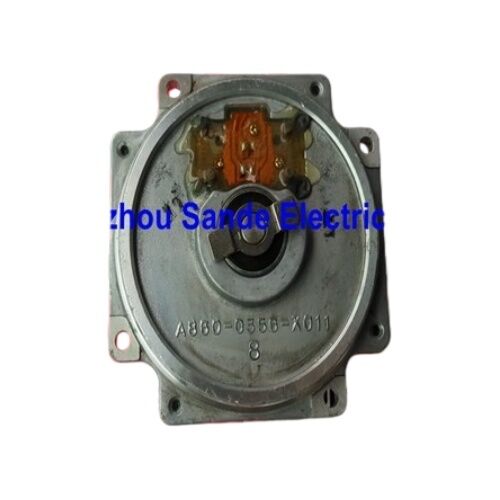

Codificador de servomotor de pulso rotatorio continuo FANUC A860-0356-X011

Codificador de Pulso Rotatorio Continuo FANUC A860-0356-X011 — Codificador Absoluto αA64 para Servomotores FANUC Serie Alpha

El Componente Detrás de Cada Movimiento Preciso de Eje

Hay una pieza de hardware pequeña pero crítica montada en la parte trasera de su servomotor FANUC Serie Alpha en la que la mayoría de los operadores de máquinas nunca piensan, hasta que falla. El A860-0356-X011 es el rotor interno y el elemento sensor del codificador de pulso αA64 (AA64), la familia de codificadores seriales absolutos que dio inteligencia posicional a toda una generación de servomotores FANUC Alpha.

Este número de pieza aparece en múltiples referencias cruzadas en el mercado. El ensamblaje completo del codificador se lista ampliamente como A860-0360-T201, A860-0360-V501, o A860-0360-V511 — el A860-0356-X011 identifica el disco/rotor interno del codificador alojado dentro de ese ensamblaje con tapa roja. Al adquirir un codificador de reemplazo para un motor Serie Alpha, tanto la designación del elemento rotor como el número de ensamblaje completo pueden aparecer en las listas de proveedores, y ambos se refieren a la misma unidad funcional que necesita para restaurar el eje.

¿Qué Significa Realmente "AA64" — y Por Qué la Resolución Importa

La designación AA64 se desglosa de la siguiente manera: A para la serie Alpha, A para el tipo Absoluto, 64 para 64,000 pulsos por revolución. Esa cifra de resolución — 64K cuentas por vuelta — es lo que separa esta generación de codificadores FANUC de unidades más antiguas de menor resolución y define la precisión de posicionamiento disponible para el control CNC.

A 64,000 cuentas por revolución, el amplificador servo recibe datos de posición extremadamente detallados con cada rotación del eje. En un husillo de bolas con un paso de 10 mm, esto se traduce en una resolución de posición de 0.15625 micrómetros por cuenta de codificador — mucho más fina que la precisión mecánica de la mayoría de las máquinas herramienta, que es exactamente el punto. Usted quiere que el sistema de retroalimentación sea el elemento más preciso de la cadena, para que nunca se convierta en el factor limitante en el rendimiento de posicionamiento de la máquina.

La naturaleza absoluta de este codificador es igualmente significativa. A diferencia de los codificadores incrementales que solo miden el movimiento relativo desde un punto de partida conocido, un codificador absoluto retiene su valor de posición incluso cuando la máquina está apagada. Cuando la máquina arranca a la mañana siguiente, el CNC ya sabe exactamente dónde está cada eje. No se requiere ciclo de punto de referencia. El amplificador servo lee la posición almacenada inmediatamente al encenderse, y la máquina está lista para funcionar.

Descripción Técnica

Dónde Vive Este Codificador y Cómo se Conecta

El codificador de pulso αA64 se monta dentro de la distintiva tapa de plástico roja en la parte trasera de los servomotores FANUC Serie Alpha. El codificador se acopla al eje del motor a través de un acoplamiento de interconexión de precisión que transmite la rotación sin juego ni deslizamiento. La tapa roja ensamblada — carcasa del codificador, acoplamiento y PCB juntos — es una unidad autónoma que se encaja en la campana trasera del motor.

El conector de 14 pines transporta tanto la fuente de alimentación al codificador como la salida de datos seriales de regreso al amplificador servo. En la arquitectura de codificador de pulso serial de FANUC, los datos de posición se transmiten como un flujo serial digital en lugar de pulsos incrementales brutos. Esto hace que la señal sea más resistente al ruido en el recorrido del cable desde el motor hasta el amplificador, y transporta datos más ricos — posición absoluta, velocidad y estado — en un formato con el que el DSP del amplificador puede trabajar directamente.

Un punto práctico clave: el cable del codificador no forma parte del ensamblaje A860-0356-X011 / A860-0360 y debe adquirirse por separado si está dañado. Las fallas del cable en la línea de 14 pines causan alarmas de servo que son sintomáticamente idénticas a una falla de hardware del codificador, por lo que el cable es siempre lo primero que se debe revisar antes de desechar el codificador en sí.

Identificación del Motor Alpha: Reconociendo el Ajuste Correcto

Los servomotores FANUC Serie Alpha que utilizan este codificador suelen llevar el sufijo alfanumérico B75 en el código de pedido del motor — por ejemplo, A06B-0127-B075, A06B-0163-B075 y designaciones similares. El "75" en el código del motor era la convención de FANUC para indicar un motor Alpha equipado con el codificador de pulso absoluto αA64.

Si no está seguro de si su motor utiliza este codificador, el marcador físico es la tapa de plástico roja en el extremo no motriz del motor. Los motores Serie Alpha con esta tapa utilizan el codificador de la familia A860-0360. Las tapas azules o grises indican diferentes generaciones de codificadores con diferentes especificaciones internas y diferentes tipos de conectores — no son intercambiables.

Patrones Típicos de Fallas y Qué las Causa

El codificador αA64 es un dispositivo óptico — un LED ilumina un disco de vidrio grabado con precisión, y fotodetectores leen el patrón. Varios mecanismos de falla son relevantes para la planificación del mantenimiento:

Contaminación por refrigerante. Esta es la causa más común de falla prematura en máquinas herramienta. El refrigerante que se filtra a través de los sellos del eje del motor o a través de una glándula de entrada de cable dañada llega al ensamblaje óptico del codificador. Incluso una fina película en el disco de vidrio interrumpe la trayectoria óptica. A diferencia de otras fallas eléctricas que ocurren abruptamente, la falla relacionada con la contaminación a menudo progresa gradualmente — alarmas de servo intermitentes que se borran y regresan, caza del eje a bajas velocidades, o errores de posicionamiento que se acumulan lentamente antes de activar una falla dura.

Pérdida de posición absoluta con respaldo de batería. La posición absoluta en estos codificadores se mantiene mediante una batería de respaldo cuando la máquina está apagada. Cuando el voltaje de esa batería cae por debajo del umbral, el codificador no puede retener los datos de posición a través de un ciclo de encendido. El síntoma es una "alarma de batería del codificador de pulso" al encender, seguida de una solicitud para realizar un retorno al punto de referencia. Esto es un elemento de mantenimiento, no una falla de hardware — pero si se ignora y la batería se descarga por completo, el codificador puede perder sus datos de calibración internos y requerir reemplazo incluso si el ensamblaje óptico es perfectamente funcional.

Daño por impacto físico. El disco de vidrio de precisión dentro del codificador no está diseñado para absorber impactos. Dejar caer un motor, o un evento de colisión que transmita un impacto a través del eje del motor, puede agrietar el disco. El resultado es una alarma de codificador inmediata e irrecuperable.

Componentes ópticos envejecidos. Durante muchos años de operación continua, la fuente LED se atenúa gradualmente. Cuando su salida cae por debajo del umbral mínimo requerido por los fotodetectores, la calidad de la señal se degrada. Este es un mecanismo de desgaste a largo plazo en lugar de una falla repentina, pero es la razón por la que a veces se reemplazan los codificadores de forma proactiva en máquinas con muy altas horas de operación.

Un Codificador Rotatorio Continuo — Qué Añade Esa Designación

El descriptor "rotatorio continuo" en la lista de este producto refleja una distinción de capacidad específica dentro de la familia αA64. Algunos codificadores de pulso en el rango de FANUC están diseñados para ejes servo estándar donde el motor gira en arcos limitados — unas pocas revoluciones como máximo en cualquier dirección. Un codificador de pulso rotatorio continuo está diseñado para aplicaciones donde el motor puede girar indefinidamente en una dirección: mesas giratorias, equipos de bobinado, ejes C de centros de torneado, o mecanismos de indexación que acumulan vueltas sin límite.

En la práctica, la arquitectura interna de conteo multivuelta maneja el rango de posición extendido. El codificador no solo sabe dónde está el eje dentro de una revolución, sino que también rastrea cuántas revoluciones completas se han completado, en todo el rango operativo esperado de la máquina. Esta capacidad de posición absoluta extendida es lo que indica la designación "rotatorio continuo": este codificador no perderá la referencia de posición después de un cierto número de vueltas, lo que lo hace apropiado para aplicaciones de alta rotación que un codificador absoluto de una sola vuelta estándar no podría servir de manera confiable.

Resumen de Referencia Cruzada

Los compradores que busquen este codificador encontrarán varios números de pieza dependiendo del manual, catálogo de piezas o lista de proveedores que consulten. Todos los siguientes se relacionan con la misma familia de ensamblajes de codificador αA64:

• A860-0356-X011 — designación del rotor/elemento interno
• A860-0360-T201 — ensamblaje completo estándar
• A860-0360-V501 — variante con respaldo de supercondensador (reemplaza la batería en algunas configuraciones)
• A860-0360-V511 — variante con supercondensador, revisión posterior

Al realizar el pedido, confirme con el proveedor qué variante específica es compatible con la configuración del sistema de respaldo de su motor — las variantes basadas en batería y basadas en condensador cumplen la función de retención de posición absoluta de manera diferente y no siempre son intercambiables sin ajustes de parámetros en el amplificador servo.

Preguntas Frecuentes

P1: ¿Con qué servomotores FANUC es compatible el codificador A860-0356-X011 / A860-0360-T201?

Este codificador está diseñado para servomotores AC FANUC Serie Alpha — específicamente aquellos cuyo código de pedido de motor termina en el sufijo B75, como A06B-0127-B075 o A06B-0163-B075 y designaciones similares en toda la gama de motores Alpha. El identificador físico es la tapa de plástico roja en el extremo no motriz del motor. Los motores de la serie Beta de FANUC, los motores DC más antiguos de la serie S, o los motores más nuevos de la serie αi utilizan diferentes tipos de codificadores con diferentes conectores y formatos de señal, y la familia A860-0360 no es compatible con esas plataformas. Siempre verifique la placa de identificación del motor o el código de pedido antes de comprar un codificador de reemplazo.

P2: ¿Cuál es la diferencia entre A860-0360-T201, A860-0360-V501 y A860-0360-V511 — ¿se pueden usar indistintamente?

Los tres son codificadores de pulso absolutos αA64 con 64,000 pulsos por revolución y salida serial de 14 pines. La diferencia funcional radica en cómo se retiene la posición absoluta cuando la máquina está apagada. La variante T201 depende de una batería externa en el gabinete CNC para mantener la memoria de posición del codificador. Las variantes V501 y V511 incorporan un supercondensador interno que almacena suficiente carga para retener datos de posición durante un período definido sin la batería del gabinete. En la mayoría de las situaciones de mantenimiento prácticas, estas variantes son intercambiables, pero es posible que sea necesario verificar los parámetros del amplificador servo y la configuración de la alarma de batería después de la sustitución. Confirme con la documentación de su amplificador servo antes de instalar una variante diferente a la original.

P3: La máquina muestra una alarma de codificador de pulso en este eje. ¿Cómo confirmo que el codificador está realmente defectuoso antes de pedir un reemplazo?

Comience con el cable y el conector del codificador, no con el codificador en sí. Desconecte el cable en el extremo del amplificador servo e inspeccione los pines del conector de 14 pines en busca de corrosión, contactos doblados o residuos de refrigerante. Realice una prueba de continuidad a lo largo de cada conductor. Las interrupciones intermitentes — particularmente en los conductores blindados — son una causa frecuente de alarmas de codificador de pulso y son fáciles de pasar por alto sin una prueba cuidadosa. Verifique también el voltaje de respaldo de la batería si la alarma está relacionada con la batería. Si el cable y la batería están en orden, y la sustitución por un cable conocido en buen estado no elimina la alarma, lo más probable es que el ensamblaje óptico o la PCB del codificador hayan fallado. En máquinas con controles FANUC series 0i, 16i o 30i, el número de alarma específico mostrado ayudará a determinar si la falla es una falla óptica, una falla de comunicación o una falla de datos de posición — cada una apunta a un modo de falla diferente dentro del codificador.

P4: ¿Se puede reparar este codificador o necesita ser reemplazado por completo?

La reparación a nivel de componente de los codificadores de pulso αA64 es técnicamente posible pero se limita a modos de falla específicos. Los ensamblajes ópticos contaminados a veces pueden limpiarse por especialistas con instalaciones adecuadas, y las reparaciones a nivel de PCB son factibles para ciertas fallas de componentes. Sin embargo, si el disco codificador de vidrio en sí está agrietado o astillado, o si la fuente LED ha fallado, el reemplazo es la única opción práctica — la precisión de los componentes ópticos internos no es mantenible en campo. El costo y el tiempo involucrados en la reparación profesional del codificador a menudo hacen que una unidad de reemplazo probada sea la opción más práctica, particularmente cuando se tiene en cuenta el costo del tiempo de inactividad de la producción. Si se intenta una reparación, el codificador debe ser probado dinámicamente a velocidad de operación después de cualquier trabajo — las pruebas estáticas en banco por sí solas no revelan todos los modos de falla en un codificador absoluto óptico.

P5: ¿Por qué la serie FANUC Alpha utiliza una tapa roja en el codificador — ¿y el color indica algo significativo?

La tapa de extremo roja en los servomotores FANUC Serie Alpha es un identificador visual deliberado para la generación de codificadores instalada en ese motor. Sirve un propósito práctico durante el servicio: un técnico que inspecciona una fila de motores puede ver inmediatamente desde el otro lado del gabinete qué motores llevan codificadores αA64 (tapa roja) en comparación con otras generaciones. FANUC utilizó diferentes colores de tapa en sus familias de motores para evitar sustituciones incorrectas de codificadores — una tapa gris o azul en un motor FANUC indica una serie de codificadores diferente con especificaciones eléctricas diferentes, diferentes pines de conector y diferentes formatos de señal. Intercambiar un codificador de un motor con tapa de color diferente por una posición de motor con tapa roja creyendo que son intercambiables es una trampa de diagnóstico que desperdicia tiempo y puede causar fallas en el amplificador. La coincidencia de color es una condición necesaria pero no suficiente para la compatibilidad del codificador — siempre verifique el código de pedido del motor y la configuración del amplificador también.

El elemento rotor del codificador A860-0356-X011 es parte del ensamblaje del codificador de pulso absoluto αA64 A860-0360. Siempre confirme la compatibilidad del motor utilizando el código de pedido de la placa de identificación del motor antes de realizar el pedido. El reemplazo del codificador en ejes servo FANUC requiere procedimientos de retorno al punto de referencia según la documentación de mantenimiento aplicable del servomotor y amplificador FANUC.
