Fanuc A860-0370-V501 | Codificador Absoluto Alpha αA1000 — 1.000.000P, Sin Cable, Tapa de Plástico Roja, Servomotores Fanuc Alpha de Gran Tamaño

Descripción General

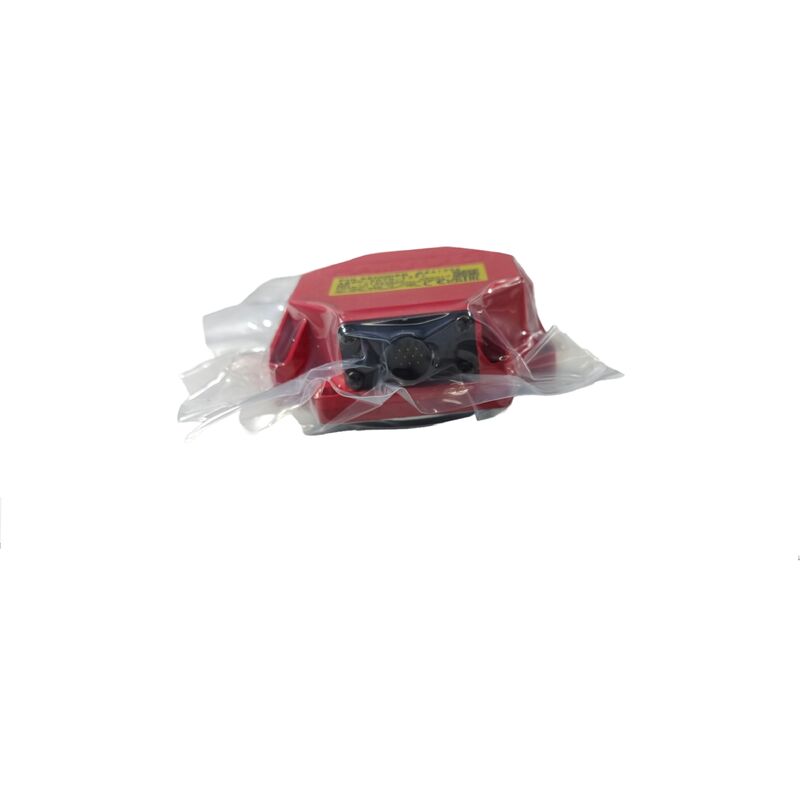

El Fanuc A860-0370-V501 es la variante sin cable del codificador absoluto αA1000 para los servomotores AC Fanuc de la serie alpha de gran tamaño.

Con 1.000.000 de pulsos por revolución, ofrece quince veces la resolución del codificador αA64 (64K ppr) utilizado en motores alpha más pequeños — una especificación que refleja la mayor inercia, el mayor par y los requisitos de control de velocidad más exigentes de motores como el a12, a22, a30 y a40.

El sufijo V en la numeración de las piezas de los codificadores Fanuc significa consistentemente una cosa: no se incluye cable. El cuerpo del codificador viene con su conector para el cable del lado del motor pero sin el cable en sí. El cable — que va desde el puerto del codificador del motor hasta el amplificador servo — permanece con el motor durante un cambio de codificador o se adquiere por separado.

Para operaciones de servicio en las que la tapa del motor, el cable y el conector Amphenol permanecen intactos mientras solo se cambia el cuerpo del codificador, el V501 es la opción adecuada: el codificador de reemplazo se conecta directamente al conector del extremo del motor del cable existente, y la instalación se completa sin manipulación del cable.

Esta filosofía de diseño con sufijo V refleja lo que vemos en las variantes con sufijo V de la familia αA64 (A860-0360-V501, V511), y la lógica es la misma — un reemplazo de codificador más limpio con menos perturbación del cableado circundante.

La tapa de plástico roja que alberga este codificador lo agrupa visualmente con los codificadores de la serie S y de generaciones alpha anteriores. Dentro de la familia A860-0370, la tapa roja es el identificador físico de la generación de codificadores αA1000 para motores alpha grandes, distinguiéndolo de los codificadores de la serie beta con carcasa negra y de la generación alpha i con cuerpo metálico que le seguiría. Al examinar un motor en campo, la tapa roja en la parte trasera del motor identifica tanto el tipo de codificador como la generación del motor de un vistazo.

El acoplamiento interconectado tipo Oldham que conecta el conjunto del disco del codificador al eje del motor es un componente mecánico clave de la instalación del V501.

Este acoplamiento acomoda pequeños desajustes angulares y radiales entre el eje del codificador y el eje del motor, reduciendo la tensión en el rodamiento del codificador por el descentramiento del eje. Al instalar un V501 de reemplazo, verifique que el acoplamiento esté en buenas condiciones y correctamente asentado — un acoplamiento desgastado o dañado produce ruido mecánico en la señal del codificador y reduce su vida útil.

El número de pieza alternativo A860-0370-T201 para este codificador se refiere a la variante T201 dentro de la misma familia αA1000.

El T201 incluye el cable como parte del conjunto (sufijo T = con cable), mientras que el V501 no. Ambos sirven para el mismo rango de motores alpha grandes con una resolución absoluta de 1M ppr.

Especificaciones Clave

1M ppr en el Motor Grande — Por Qué la Resolución Escala con el Tamaño del Motor

La física del control servo explica la resolución del αA1000. Un motor grande como el a22 tiene una inercia de rotor y de carga significativamente mayor que un motor pequeño.

Mayor inercia significa que el bucle de velocidad debe gestionar intercambios de energía mayores durante la aceleración y desaceleración, y la calidad de la estimación de velocidad del amplificador tiene un impacto directo en la estabilidad del bucle de corriente durante esas transiciones.

El codificador de 1M ppr proporciona aproximadamente 33 millones de recuentos de flanco en cuadratura por segundo a la velocidad nominal de 2000 rpm del a22 — una densidad de datos que mantiene la estimación de velocidad suave incluso a través de las transiciones de velocidad que implican las aplicaciones de mecanizado de alta inercia.

En comparación, el codificador αA64 en motores alpha pequeños proporciona alrededor de 2.1 millones de recuentos por segundo a la misma velocidad — completamente adecuado para motores pequeños de baja inercia, pero insuficiente para la calidad de control más suave que necesitan los motores grandes.

El escalonamiento de resolución de Fanuc entre los tamaños de bastidor del motor es una coincidencia de ingeniería entre la calidad de retroalimentación que requiere el bucle servo y las características mecánicas del motor.

V501 vs T201 — Elegir la Variante Correcta

Ambos son codificadores αA1000 para los mismos motores. La elección depende completamente de la situación del cable en la instalación del motor:

Si el cable existente del motor y su conector Amphenol en el extremo del codificador están intactos, en buenas condiciones y permanecerán instalados — use el V501.

El codificador de reemplazo se conecta al cable existente. Servicio más rápido, menos riesgo de manipulación del cable.

Si el cable del motor necesita ser reemplazado junto con el codificador — use el T201.

El T201 incluye el conjunto de cable, por lo que tanto el codificador como el cable llegan como un conjunto emparejado. Adecuado cuando el daño por refrigerante, el desgaste de la cadena portacables o el daño del conector significan que el cable en sí debe ser renovado.

Preguntas Frecuentes

P1: ¿Se puede usar el A860-0370-V501 en cualquier motor alpha, o está restringido en tamaño a los a12 y superiores?

El V501 está diseñado para motores alpha de gran tamaño — a12, a22, a30, a40 y sus variantes αM y αL. No es compatible con motores alpha de tamaño pequeño o mediano porque las dimensiones físicas y el patrón de montaje del cuerpo del codificador solo coinciden con la carcasa trasera del motor de gran tamaño.

Los motores alpha de tamaño pequeño α1, α2 y αM2.5 utilizan la familia A860-0360 (αA64 64K ppr), y los motores de rango medio utilizan codificadores especificados de forma correspondiente.

El tamaño del bastidor del motor determina qué codificador encaja — siempre cruce la referencia del número de pedido específico del motor con la especificación del codificador antes de pedir un reemplazo.

P2: ¿En qué estado debe estar el acoplamiento Oldham antes de instalar un V501 de reemplazo?

Examine el acoplamiento en busca de grietas, desgaste en las ranuras de acoplamiento y evidencia de pérdida de lubricante o corrosión.

El cuerpo del acoplamiento suele ser de plástico o con inserto de goma que absorbe pequeños desajustes; un acoplamiento endurecido o agrietado transmite el estrés del desajuste directamente al rodamiento del codificador, acelerando el desgaste del rodamiento.

Si el acoplamiento muestra algún deterioro, reemplácelo junto con el codificador. Operar un codificador nuevo con un acoplamiento desgastado es una ruta predecible hacia una falla temprana del codificador y un reemplazo repetido en un plazo más corto de lo esperado.

P3: ¿Incluye el V501 algún dispositivo de respaldo de posición, como un supercondensador?

No. El V501 depende completamente de la SRAM con respaldo de batería del amplificador servo para la retención de posición absoluta multivuelta entre ciclos de encendido. La batería del amplificador mantiene el recuento de posición durante el apagado de la máquina; una batería en buen estado significa que no se necesita retorno de referencia al arrancar.

Una batería descargada significa que se pierde el recuento y se requiere un retorno de referencia después del próximo encendido.

La batería debe reemplazarse antes de que la alarma BAT del amplificador se active durante la producción — el reemplazo proactivo según un programa (típicamente cada 2-3 años, dependiendo del tipo de batería y la temperatura de operación) evita la pérdida de datos de posición.

P4: ¿Se prueba el A860-0370-V501 antes de su envío por parte de un proveedor de servicios de renombre?

Un proveedor de renombre probará el V501 en un banco de pruebas de motor alpha en bucle cerrado — montando el codificador en un motor alpha compatible, impulsando el motor a través de su rango de velocidad en un amplificador servo Fanuc y CNC, y verificando que la retroalimentación absoluta serial se comunica limpiamente, que el recuento de posición es estable y preciso, y que el recuento absoluto multivuelta se reinicia y restaura correctamente después de ciclos de encendido simulados.

Un proveedor que describe solo pruebas eléctricas en banco (sin rotación del motor) está proporcionando una garantía de calidad significativamente menor.

Pregunte específicamente sobre el método de prueba y la generación CNC utilizada para las pruebas antes de confirmar una compra.

P5: ¿Cómo se debe almacenar el codificador V501 si se adquiere como repuesto antes de que falle el motor?

Almacenar en el embalaje original o en una bolsa antiestática sellada en un ambiente seco a temperatura ambiente (objetivo de 0 °C a +30 °C). Mantener alejado de vibraciones fuertes, campos magnéticos y humedad superior al 70% HR.

El disco óptico dentro del codificador es el componente más sensible — evitar el almacenamiento donde pueda formarse condensación en la superficie del disco.

Antes de la instalación, gire el eje del codificador a mano para confirmar la suavidad del rodamiento e inspeccione el conector para verificar el estado de los pines.

Si el repuesto se ha almacenado durante más de 18 meses, vale la pena consultar al proveedor de servicios que lo suministra sobre una nueva prueba antes de instalarlo en una máquina de producción.
