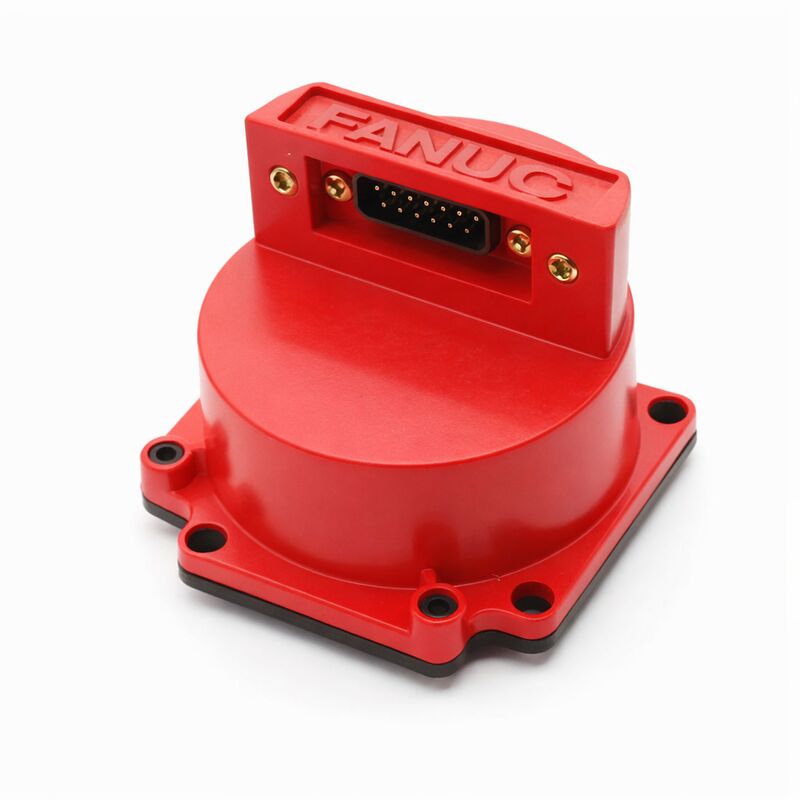

Encóder de motor de servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A860-0370-T001 |
ElLas condiciones de las pruebas de ensayo deberán ser las siguientes:es el codificador de pulso absoluto αA1000 para los servomotores de CA de la serie alfa de gran formato de Fanuc, los a12, a22, a30, a40 y las variantes αM y αL relacionadas.000,000 pulsos por revolución, el A1000 ofrece una mejora de resolución de 15 veces sobre el codificador αA64 (64K ppr) que se encuentra en motores alfa más pequeños,y esta cifra se corresponde directamente con el par más alto y las características de inercia más altas de la clase de motor alfa grande.
Hay una lógica clara de por qué un servomotor grande y pesado necesita un codificador más fino.
Las cargas de alta inercia conectadas a los motores grandes significan una aceleración y desaceleración más lentas. El circuito de servo pasa más tiempo a velocidades intermedias donde la calidad de regulación de velocidad es más visible.
El codificador 1M ppr le da al amplificador muchos más eventos de actualización de posición por revolución del motor que una unidad de 64K,por lo que la estimación de la velocidad es más suave y el circuito de servo puede mantener un control de velocidad más estricto incluso durante las rampas de aceleración y desaceleración gradual típicas de ejes grandes.
En una máquina herramienta con una silla grande o una mesa pesada accionada por un motor a22 o a30, esto se traduce en un mejor acabado superficial en los cortes perfilados.
El αA1000 proporciona retroalimentación absoluta de posición de múltiples vueltas, lo que significa que la posición del eje se almacena a través de ciclos de potencia sin requerir una secuencia de retorno de referencia cada vez que se enciende la máquina.
La retención de posición se basa en el respaldo de la batería dentro del servoamplificador. El codificador informa sus datos de posición del eje a través de la interfaz del codificador en serie.y la memoria RAM del amplificador con respaldo de batería mantiene el recuento absoluto acumulado entre los ciclos de alimentación.
Si la batería se mantiene correctamente, la máquina puede reanudar la producción inmediatamente después de encenderse sin ninguna rutina de orientación del eje.
El A860-0370-T001 se produjo junto con la generación de motores alfa y sigue en servicio activo en un número sustancial de máquinas herramienta en todo el mundo.
El abastecimiento de unidades de repuesto proviene principalmente de las bolsas de servicios y de las existencias excedentarias en lugar de la nueva producción, ya que la generación de motores a la que sirve ya no es la oferta actual de Fanuc.
Esto hace que la planificación proactiva de repuestos sea particularmente valiosa para las instalaciones que operan flotas de máquinas con motores alfa en este rango de tamaño.
| Parámetro | Valor |
|---|---|
| Modelo de codificador | Las condiciones de los requisitos de seguridad de los vehículos |
| Resolución | 1,000,000 ppr |
| Tipo de retroalimentación | El valor absoluto de serie (múltiples vueltas) |
| Motor compatible | las variantes a12/a22/a30/a40, αM, αL |
| Serie de motores | Alfa (generación anterior a la I) |
| Compatibilidad CNC | Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
| Reparabilidad | Solo cambio/reemplazo |
El motor α12/2000 produce 12 N·m de par continuo a su velocidad nominal de 2000 rpm.
Los pasos α22/2000 alcanzan 22N·m y ambos se utilizan comúnmente en unidades de palets de centros de mecanizado horizontales, grandes monturas de torno CNC,y eje de perforación de precisión de los molinos de perforación todas las aplicaciones donde la masa mecánica y la fuerza de corte requieren un par elevado sostenido.
La resolución de 1M ppr del αA1000 coincide con esta demanda en el nivel de retroalimentación: a 2000 rpm, el codificador genera más de 33 millones de bordes de actualización de posición por segundo,dando al servoamplificador datos de posición extremadamente densos para un control de velocidad estable en el punto de funcionamiento nominal.
Para los motores a30/1200 y a40/1200 ′′ que funcionan a una velocidad nominal inferior a 1200 rpm ′′, el ppr de 1M del codificador proporciona actualizaciones de posición proporcionalmente más densas a velocidades de funcionamiento típicas,que es importante para estos de baja velocidad, motores de alto par que a menudo funcionan a una fracción de su velocidad nominal durante los pases de corte pesados.
El A860-0370-T001 existe dentro de la familia de productos A860-0370, que incluye múltiples variantes con sufijo T y sufijo V.
Todos los miembros de la familia 0370 comparten la resolución αA1000 y la misma compatibilidad con el motor alfa de gran formato,con variantes con sufijo T, diferenciadas principalmente por el tipo de conector y por los detalles del montaje mecánico.
Al ordenar un reemplazo, confirming the correct T-suffix for the specific motor installation is essential — different connectors at the motor-side cable end mean different variants are not directly interchangeable without cable modification.
P1: ¿Qué distingue al A860-0370-T001 de las variantes con sufijo V como A860-0370-V501 y V502?
El T001 es un codificador montado en un motor que incluye un cable integrado o suministrado con la unidad; las variantes con sufijo V (V501,V502) son versiones con conector único o con cables separados utilizadas en diferentes configuraciones de instalación.
Todos comparten la misma resolución absoluta αA1000 1M ppr y se ajustan a la misma serie de motores alfa de marco grande.
The practical difference is in how the encoder connects to the motor-side feedback cable — confirm which connector and cable arrangement your motor uses before selecting the correct variant for replacement.
P2: Los datos de posición absoluta se describen como almacenados en el amplificador, no en el codificador. ¿Qué significa esto para el reemplazo del codificador?
Cuando se sustituye el A860-0370-T001, el nuevo codificador comienza a contar desde una posición angular arbitraria dentro de una revolución.El recuento absoluto de múltiples vueltas del amplificador estaba ligado a la relación mecánica del viejo codificador con el eje del motor.
Después de montar el codificador de repuesto,el eje debe conducirse a su punto de referencia y se ejecutará un retorno de referencia manual para restablecer el dato de posición absoluta en la memoria del amplificador con batería.
Este es un procedimiento normal después del reemplazo y no indica un fallo en el nuevo codificador.
P3: ¿Cómo se gestiona el respaldo de la batería del αA1000, y qué sucede si la batería falla?
La batería de respaldo se encuentra en el servoamplificador o en una unidad de batería dedicada, no en el codificador en sí.la batería mantiene una pequeña corriente a la SRAM que mantiene el recuento de posición absoluta.
Una alarma de batería (BAT) en las señales CNC indica que el voltaje de la batería ha caído hasta el umbral de advertencia; en este punto,sustituir la batería antes del próximo apagón previsto para evitar la pérdida de datos de posición.
Una batería completamente descargada hace que el amplificador pierda el recuento de múltiples vueltas, lo que desencadena una alarma de pérdida de referencia de codificador absoluto en la próxima activación.La recuperación requiere un nuevo retorno de referencia después de instalar una nueva batería.
P4: ¿Se puede utilizar el A860-0370-T001 con los mandos CNC de la serie i (0i, 16i, 18i) destinados a los motores alfa i?
El codificador αA1000 está diseñado para la serie de motores alfa de primera generación y la generación CNC compatible (serie 15/16/18/21 modelo A).
Los controles CNC de la serie i (0i, 16i, 18i, 21i) están diseñados para motores alfa i, que utilizan los tipos de codificadores BiA128 o BiA1000 con diferentes protocolos serie.
El protocolo serie αA1000 no es compatible con la interfaz de codificación de la serie i CNC.
Una adaptación de la máquina de los motores alfa a alfa i requeriría reemplazar tanto los motores como los codificadores.
P5: ¿Cuáles son los síntomas comunes de falla que indican que el A860-0370-T001 ha fallado?
La presentación más común es una alarma de servo en el eje afectado al encenderse, típicamente una falla de comunicación del codificador (alarma de la serie SV360 en CNC compatibles).Alarmas de codificadores intermitentes que aclaran el ciclo de potencia pero que se repiten indican un disco óptico degradado o una contaminación dentro del codificador, mientras que una alarma permanente que permanece después de comprobar el cable y el conector apunta a un fallo del codificador.
Los síntomas mecánicos rugosidad o resistencia cuando el eje del motor se gira a mano indican el desgaste del rodamiento dentro del codificador,que eventualmente producirá errores de señal incluso si la electrónica está intacta.
En todos los casos, el codificador no es reparable en el campo; el intercambio es la ruta de servicio.
