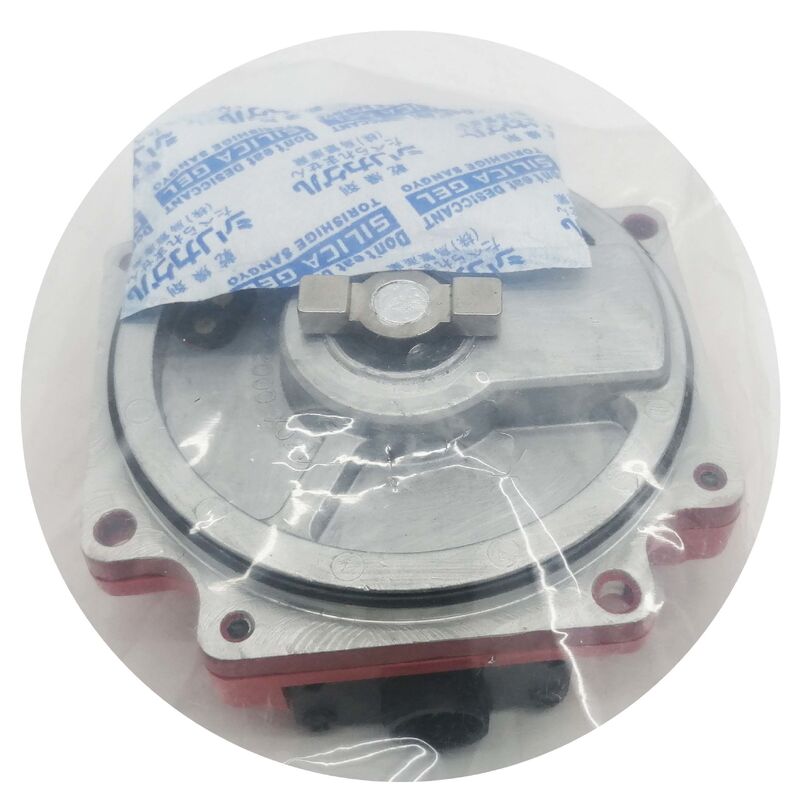

A860-0365-T101 Codificador de pulso de FANUC A8600365T101 A860-0365-T101

Fanuc A860-0365-T101 | Codificador de pulsos incremental Alpha αi64 — 64.000P, con cable, para servomotores AC Fanuc Alpha a3 y superiores

Descripción general

El Fanuc A860-0365-T101 es el codificador de pulsos incremental αi64 suministrado con cable, instalado en servomotores AC Fanuc Alpha de tamaño mediano y grande de la clase a3 en adelante.

Con 64.000 pulsos por revolución, es el homólogo incremental de los codificadores absolutos αA64 de la familia A860-0360 — mismo rango de compatibilidad de motor, misma generación de CNC, pero con un comportamiento de retroalimentación fundamentalmente diferente: incremental en lugar de absoluto, lo que significa que el eje requiere un ciclo de retorno de referencia cada vez que la máquina se enciende.

La designación "W/CABLE" es un diferenciador práctico dentro de la familia A860-0365.

La variante T001 (sin cable) tiene un conector separable en el cuerpo del codificador, lo que permite cambiar el cable de retroalimentación de forma independiente; la T101 viene con el cable preensamblado al codificador.

En servicio, el formato W/CABLE agiliza el proceso de revisión del motor — un T101 de reemplazo llega como un conjunto completo, listo para instalar sin un paso de adquisición de cable por separado.

El conjunto de cable sale del cuerpo del codificador con el conector apropiado para el extremo del amplificador ya terminado, lo que hace que la instalación sea más rápida en un escenario de máquina parada.

El codificador αi64 se distingue del αA64 más antiguo (familia A860-0360) por la designación "i", que lo marca como parte de la generación de codificadores incrementales Alpha de Fanuc — una actualización de generación que aportó una calidad de señal mejorada y compatibilidad con una gama más amplia de controles en comparación con la serie absoluta original αA64.

Para aplicaciones de máquinas donde la retención de posición absoluta al apagar no se requiere operativamente — ya sea porque un breve retorno de referencia al arrancar es aceptable, o porque el ciclo de la máquina nunca sale de un estado donde el retorno de referencia sea engorroso — el αi64 incremental es una opción de codificador rentable y técnicamente capaz.

La variante T101/E lleva una designación especial (/E sufijo) y no puede ser sustituida por la T101 estándar — el /E es una variante construida a propósito para configuraciones específicas de motor y máquina y requiere un reemplazo exacto con otra unidad /E.

Especificaciones clave

Incremental vs. Absoluto — Implicaciones Operativas para el αi64

La naturaleza incremental del A860-0365-T101 significa que el codificador produce pulsos de cuadratura A/B y un pulso de índice Z a medida que gira el eje del motor, pero no retiene ninguna información de posición entre ciclos de encendido.

Cada vez que la CNC se enciende, el contador del codificador comienza en cero desde una posición física desconocida. El procedimiento de retorno de referencia — impulsar el eje a un interruptor de referencia de hardware fijo y encontrar el pulso Z del codificador — establece la referencia del eje antes de que comience la producción.

Para máquinas donde este retorno de referencia es una parte rutinaria de la secuencia de arranque y no crea fricción operativa, el αi64 incremental funciona de manera tan confiable como cualquier codificador absoluto para la producción diaria.

La ventaja sobre los tipos absolutos es que no hay batería que monitorear, no hay riesgo de pérdida de datos de posición por una batería defectuosa, y no se requiere gestión de posición absoluta.

El codificador simplemente cuenta pulsos cuando el motor gira — sencillo y robusto.

En máquinas donde el proceso de producción requiere que el eje reanude en una posición exacta después de un ciclo de encendido no planificado (parada de emergencia, interrupción de energía), la falta de memoria de posición absoluta requiere un retorno de referencia completo antes de reanudar, lo que puede causar una pieza de desecho o requerir reposicionamiento desde una referencia conocida. Para tales aplicaciones, es preferible un tipo de codificador absoluto.

Configuración con cable incluido — Ventajas de servicio

El formato W/CABLE reduce el número de piezas en un escenario de reparación de motor. Cuando falla un codificador, el T101 de reemplazo lo trae consigo — no es necesario localizar, pedir o emparejar un cable de codificador por separado con el tipo de conector del codificador.

El cable está dimensionado y terminado para la instalación del motor Alpha al que sirve, lo que también elimina el riesgo de instalar inadvertidamente una longitud de cable o un tipo de conector incorrecto.

Para instalaciones donde mantener un inventario amplio de cables de codificador Fanuc no es práctico, el codificador W/CABLE simplifica el stock de repuestos a un solo SKU que cubre las necesidades de reemplazo de codificador y cable simultáneamente.

Preguntas frecuentes

P1: ¿Puede el A860-0365-T101 reemplazar al codificador absoluto αA64 (A860-0360-T001) en el mismo motor?

El αi64 T101 y el αA64 T001 encajan en el mismo marco de motor Alpha mediano a grande y son compatibles con la misma generación de CNC.

Un codificador incremental puede reemplazar físicamente a un codificador absoluto en el mismo motor — el motor funciona normalmente, las señales del codificador son compatibles.

El cambio operativo es significativo: la máquina ya no retendrá la posición absoluta a través de los ciclos de encendido. Cada arranque requerirá un retorno de referencia. Si esto es aceptable depende de la aplicación de la máquina y del flujo de trabajo del operador.

Si se realiza el cambio, los parámetros del servo CNC deben actualizarse para reflejar el tipo de codificador incremental.

P2: El T101/E figura como una variante especial — ¿qué significa y cómo se identifica?

El sufijo /E en el A860-0365-T101/E lo marca como una variante de configuración especial — que generalmente implica una longitud de cable específica, una modificación del conector o una característica eléctrica que difiere del T101 estándar.

La documentación de Fanuc y del fabricante de la máquina para la máquina específica especificará si se requiere la variante /E. La identificación de un /E en el campo se realiza a partir de la etiqueta del número de pieza del codificador; si el codificador físico está marcado como A860-0365-T101/E, solo debe ser reemplazado por otra unidad /E.

Sustituir un T101 estándar por un /E (o viceversa) conlleva el riesgo de desajuste de conectores, problemas de longitud de cable o incompatibilidad de la interfaz eléctrica.

P3: ¿Qué sucede con el conteo incremental si el cable de retroalimentación del codificador pierde señal brevemente durante la operación de la máquina?

Incluso una pérdida breve de señal (un conector suelto, un pico transitorio de EMI o un fallo del cable) hace que la CNC pierda el conteo de posición actual en el eje afectado.

La CNC genera inmediatamente una alarma de codificador (típicamente de la serie SV-360) y el eje se detiene. A diferencia de un codificador absoluto, que puede restablecer la posición leyendo su conteo almacenado, un codificador incremental que pierde señal debe restablecer la posición a través de un retorno de referencia antes de que el eje pueda reanudar el movimiento.

Esto hace que la condición confiable del cable y el conector sea especialmente importante para las instalaciones de codificadores incrementales — cualquier degradación en el conjunto del cable debe abordarse antes de que cause una interrupción de la producción.

P4: ¿Cómo utiliza la CNC el bucle servo los 64.000 ppr del αi64?

El amplificador servo decodifica las señales de cuadratura A/B del αi64, generando 4 veces el recuento de pulsos brutos a través de la detección de flancos — por lo que 64.000 ppr se convierten en 256.000 flancos de cuadratura por revolución a nivel de recuento de hardware.

A la velocidad de operación nominal de un motor Alpha típico (2000-3000 rpm), esto produce millones de actualizaciones de posición por segundo, lo que le da al amplificador servo un flujo de datos lo suficientemente denso para una estimación de velocidad y un control de posición estables.

El pulso de índice Z (uno por revolución) proporciona la marca de referencia para el ciclo de retorno de referencia.

P5: ¿Cuál es el enfoque de servicio recomendado cuando el A860-0365-T101 produce alarmas intermitentes en lugar de un fallo permanente?

Las alarmas intermitentes son más difíciles de diagnosticar que las permanentes.

Comience con el cable: flexione y observe el recorrido del cable mientras el motor está estacionario y la CNC está en un estado seguro monitoreado — las alarmas intermitentes activadas por el movimiento del cable indican daños en el cable o intermitencia del conector.

Verifique tanto el conector del extremo del codificador como el del extremo del amplificador en busca de pines parcialmente desenganchados y verifique que los mecanismos de bloqueo del conector estén acoplados.

Si la alarma no se puede activar por el movimiento del cable, conecte un osciloscopio a las salidas de fase A y B del codificador y observe la calidad de la señal durante la rotación lenta del motor — caídas de señal, amplitud reducida o formas de onda no cuadradas indican una degradación del disco óptico dentro del codificador.

Si se confirman problemas de calidad de señal bajo rotación pero el cable está limpio, reemplace el codificador.
