A860-0356-T001 Codificador de pulso FANUC A8600356T001 A860-0356-T001

Fanuc A860-0356-T001 | Codificador de Pulso Serie C — Absoluto de 1.000.000P, Tapa Roja de Marco Pequeño, Motores Fanuc Serie S 0SP / 1SP / 2SP de 3000rpm, Alternativa A290-0561-V574

Descripción general

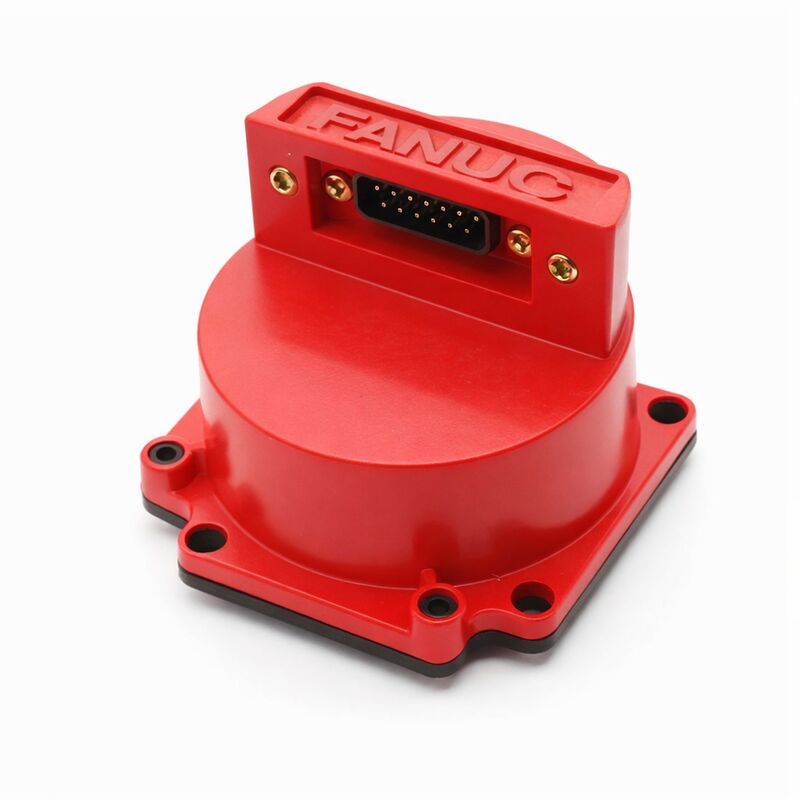

El Fanuc A860-0356-T001 es un codificador absoluto compacto de pulso serie C, integrado en una tapa de plástico roja de marco pequeño, diseñado específicamente para los motores pequeños y de alta velocidad de propósito de husillo de la serie S de Fanuc.

Los motores a los que sirve — los 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 y las variantes SP (propósito de husillo) relacionadas — son motores compactos de alta velocidad con dimensiones físicas que requerían un cuerpo de codificador más pequeño que las variantes Serie C Serie S estándar.

Por lo tanto, la construcción de marco pequeño del T001 no es solo una conveniencia de tamaño, sino un requisito funcional para adaptarse a estos motores.

A pesar de su carcasa compacta, el A860-0356-T001 ofrece la misma retroalimentación absoluta Serie C de 1.000.000 ppr que las variantes Serie C más grandes utilizadas en motores Serie S estándar. Los motores designados como SP se utilizan típicamente en aplicaciones donde se necesita una unidad compacta de alta velocidad — ejes de posicionamiento periféricos, husillos secundarios en tornos multitorreta, unidades de cargador de herramientas y posiciones similares de alta velocidad y relativamente de servicio ligero donde el par del motor servo de tamaño completo no es el requisito principal, sino la capacidad de velocidad y la precisión de posicionamiento.

El protocolo Serie C en el T001 es el mismo que el utilizado por el A860-0356-T101 más grande — ambos se comunican a través del bus de codificador serie de Fanuc a una resolución de 1M ppr, ambos son de tipo absoluto que requieren respaldo de batería en el amplificador, y ambos son compatibles con la misma generación de CNC (Zero-C/D, 16A, 18A, 21A).

La diferencia de tamaño físico entre el T001 y el T101 está impulsada completamente por el marco del motor — los motores pequeños de la serie SP utilizan el cuerpo compacto del T001; los motores estándar de la serie S utilizan el T101 más grande.

Fanuc ha listado A290-0561-V574 como un número de pedido alternativo para este codificador.

Al igual que con otras referencias cruzadas de A860 a A290 en la gama de codificadores Fanuc, la entrada A290 representa la ruta actual del catálogo para la misma función de codificador.

La compatibilidad mecánica y de conectores entre el A860-0356-T001 original y el A290-0561-V574 debe confirmarse antes de comprometerse con la variante A290 como reemplazo físico directo.

Especificaciones clave

Serie C a 1M ppr — Lógica de motor pequeño de alta velocidad

Los motores tipo SP a los que sirve este codificador operan a velocidades nominales de 3000 rpm — no inusualmente rápidas para los estándares de husillo CNC, pero rápidas para un motor servo de posicionamiento en la Serie S. A 3000 rpm, un codificador de 1M ppr genera 50 millones de eventos de actualización de posición por segundo, lo que proporciona al bucle servo del CNC un flujo de datos de posición excepcionalmente denso para el control de velocidad y posición.

Esto es particularmente importante en el extremo de baja velocidad del rango del motor, donde una velocidad menor significa menos eventos de posición por unidad de tiempo y la calidad de la estimación de velocidad depende más de la resolución del codificador.

La especificación de 1M ppr garantiza que incluso a bajas velocidades — durante movimientos de posicionamiento de precisión, por ejemplo — el bucle servo tenga suficientes datos de posición para un control suave y preciso.

La resolución de 1M ppr del protocolo Serie C también significa que cuando se utiliza la función de engranaje de alimentación flexible en el CNC para establecer unidades de detección finas (hasta el rango de 0.01 µm), el codificador de resolución completa del motor SP admite estas configuraciones finas sin ninguna limitación de cuantificación del propio codificador.

Suministro del T001 de Marco Pequeño

El diseño de marco pequeño del A860-0356-T001 lo convierte en una pieza específica para un tipo de motor específico. No es físicamente intercambiable con el A860-0356-T101 más grande (que se adapta a motores Serie S de marco estándar), aunque ambos tienen la misma especificación Serie C 1M ppr.

Para máquinas donde los motores SP permanecen en servicio, el T001 es el único reemplazo directo del codificador. El stock de excedentes confirmado de programas de intercambio de motores e inventarios de servicio administrado es el canal de suministro principal; dada la menor base instalada de motores SP en comparación con los motores Serie S estándar, el stock de T001 es correspondientemente menos disponible que el stock de T101.

Preguntas frecuentes

P1: ¿Qué diferencia a los motores 0-0SP, 1-0SP y 2-0SP de los motores Serie S estándar?

La designación SP en la nomenclatura de motores de Fanuc generalmente indica un motor optimizado para aplicaciones de propósito de husillo — enfatizando el rango de velocidad y la construcción ligera sobre el par continuo máximo.

Las variantes 0SP, 1SP y 2SP en la Serie S eran motores compactos y de alta velocidad adecuados para husillos secundarios, husillos de herramientas y portaherramientas motorizados en tornos CNC multieje, donde el espacio físico para el motor está restringido y se prioriza el rango de velocidad de operación.

Su marco físico más pequeño en comparación con los motores Serie S estándar es la razón por la que requerían el A860-0356-T001 compacto en lugar del A860-0356-T101 estándar.

P2: ¿Es el protocolo Serie C en el T001 compatible con los mismos controles CNC que el codificador Serie A (familia T101)?

Sí — tanto la Serie A como la Serie C son compatibles con la misma generación de CNC Fanuc: Zero-C, Zero-D y la serie 16A/18A/21A. La interfaz servo del CNC maneja ambos protocolos a través de la misma infraestructura de interfaz de codificador serie.

Los parámetros servo del CNC deben configurarse para especificar el tipo de codificador correcto (Serie A o Serie C) y la resolución para cada eje. Mezclar Serie A y Serie C en diferentes ejes de la misma máquina es operacionalmente aceptable siempre que los parámetros se configuren correctamente para cada eje.

P3: El número de pieza alternativo A290-0561-V574 — ¿es este el mismo codificador en un embalaje diferente?

El A290-0561-V574 es la referencia cruzada de Fanuc para máquinas donde el A860-0356-T001 ya no está disponible directamente a través de canales estándar. La especificación funcional — Serie C, 1M ppr, absoluto de marco pequeño — debería ser equivalente.

El embalaje físico, el conector y las dimensiones de montaje pueden diferir entre las versiones A860 y A290; confírmelos con la instalación del motor existente antes de solicitar la variante A290 para asegurarse de que encaja físicamente.

Una discrepancia en el conector o en las dimensiones de montaje requiere un trabajo de adaptación que añade tiempo a la reparación.

P4: ¿Cuál es el enfoque de diagnóstico cuando una máquina con motores SP muestra una alarma de comunicación del codificador en un solo eje?

Las alarmas de un solo eje localizan la falla en el codificador, el cable o el amplificador que sirve a ese eje específico. Primero, inspeccione todo el recorrido del cable del codificador desde el cuerpo del codificador hasta el conector del amplificador — preste atención a las áreas donde el cable puede estar pellizcado por un portacables, doblado bruscamente alrededor del borde de un conducto o expuesto a refrigerante. Verifique ambos extremos del conector para ver contactos de pines limpios y completamente asentados.

Si el cable y los conectores están intactos, sustituya el cable de retroalimentación del codificador por un cable conocido en buen estado de otro eje.

Si la alarma se mueve al otro eje, el cable está defectuoso.

Si permanece en el eje original con el cable nuevo, el codificador o su circuito de entrada del amplificador ha fallado — el codificador debe ser reemplazado antes de concluir que el amplificador está defectuoso.

P5: ¿Existen requisitos de almacenamiento específicos para unidades A860-0356-T001 de excedentes que se guardan como repuestos?

Almacene los codificadores de excedentes en un ambiente limpio y seco a temperatura ambiente (0 °C a +30 °C es un objetivo conservador para el almacenamiento a largo plazo de electrónica óptica).

La humedad por debajo del 70% y la ausencia de condensación son las condiciones ambientales más importantes — la humedad dentro de la carcasa del codificador degrada el disco óptico y acelera la corrosión en los pines del conector.

Mantenga el codificador en su embalaje original o bolsa protectora sellada hasta su instalación.

Evite almacenar cerca de fuentes de vibración fuerte o campos electromagnéticos. Antes de instalar un repuesto almacenado durante mucho tiempo, gire el eje del codificador a mano para comprobar la suavidad de los rodamientos e inspeccione el conector en busca de cualquier evidencia de corrosión antes de conectarlo al amplificador.
