Encóder de motor de servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A860-0346-T141 El Consejo Europeo de Bruselas |

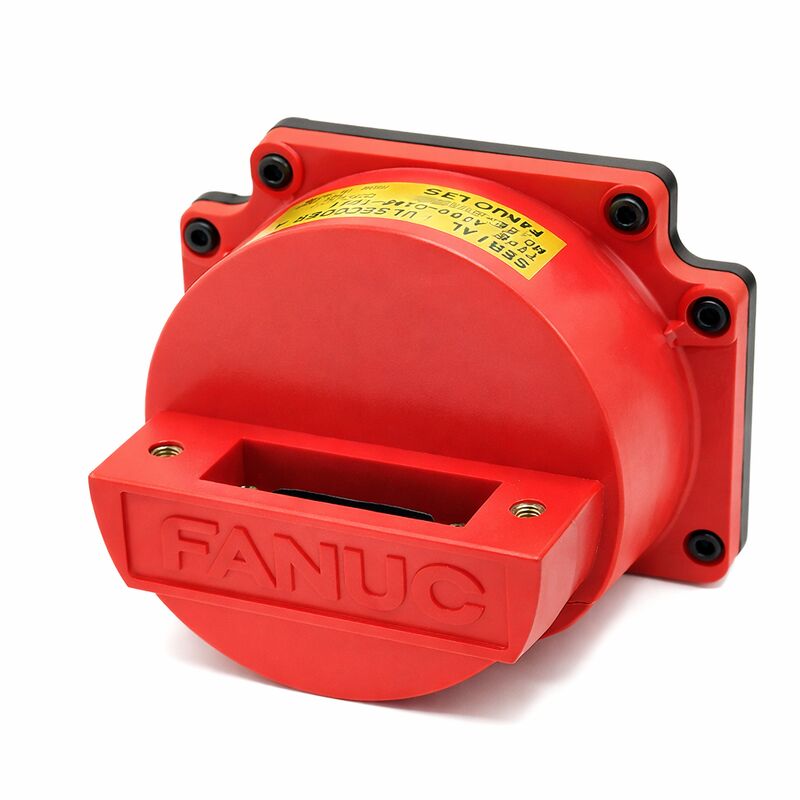

El Fanuc A860-0346-T141 es el Codificador de Pulso Serie A de 19 pines — la variante de conector circular MS dentro de la familia de codificadores A860-0346 para los servomotores AC de la serie S de Fanuc.
Lleva la misma arquitectura de retroalimentación Serie A absoluta de 40.000 ppr que el T101 y otros miembros de la familia A860-0346, y se adapta al mismo rango de motores (0S a 30S), pero su característica distintiva es el conector circular tipo MS de 19 pines que lo distingue en la interfaz del cable del T101 (que utiliza una configuración de conector diferente) y del T001 (que utiliza un D-Sub).
El número de pines del conector de 19 pines en el T141 es notable. Discusiones anteriores en la comunidad de servicio CNC señalaron que las variantes A860-0346 con conectores MS de 19 pines indicaban tipos de codificador absolutos (en contraposición a incrementales) — una heurística de identificación útil para los ingenieros de campo que encuentran instalaciones de codificadores desconocidas en motores de tapa roja.
El número de 19 pines acomoda las líneas de señal adicionales requeridas para el protocolo de comunicación absoluto en serie más allá de lo que necesitaría un codificador cuadratura incremental más simple.
Este codificador está confirmado como relacionado con el T101 — ambos llevan el protocolo absoluto Serie A, el mismo rango de compatibilidad de motor y el mismo número de pieza alternativo A290-0561-V572.
La relación entre el T101 y el T141 dentro de la misma familia se encuentra principalmente en el tipo de conector y en cualquier diferencia mecánica de montaje menor que llevó a Fanuc y a los fabricantes de máquinas a especificar una variante sobre la otra para configuraciones de motor o instalaciones de máquina particulares.
Ambos codificadores se interconectan con los mismos amplificadores de la serie C y CNC servo digitales.
El T141 se ha suministrado con cable y enchufe incluidos en algunos canales de mercado, lo que lo convierte en un conjunto completo listo para instalar en lugar de un cuerpo de codificador desnudo — una ventaja de servicio práctica cuando el cable original también está dañado y requiere reemplazo junto con el codificador.
| Parámetro | Valor |
|---|---|
| Tipo de codificador | Codificador de Pulso Serie A (absoluto) |
| Resolución | 40.000 ppr |
| Detección efectiva | ~1.000.000 divisiones/rev (engranaje de alimentación flexible) |
| Carcasa | Tapa de plástico roja |
| Conector | Circular tipo MS de 19 pines |
| Motores compatibles | Fanuc AC 0S, 5S, 10S, 20S, 30S |
| Compatibilidad CNC | Zero-C/D, 16A, 18A, 21A (servo digital) |
| Compatibilidad de amplificador | Amplificadores servo de la serie C |
| Número de pieza alternativo | A290-0561-V572 |
| Reparabilidad | Solo intercambio/reemplazo |
Para los ingenieros de servicio que mantienen máquinas herramienta antiguas controladas por Fanuc, el número de pines del conector en los codificadores de tapa roja de la serie A860-0346 sirve como un identificador de campo útil. Los especialistas en CNC han notado que los conectores MS de 19 pines en esta familia de codificadores indican tipos de retroalimentación absoluta, mientras que los conectores de 17 pines indican tipos incrementales.
Esta heurística es útil cuando la documentación está ausente o es ilegible — contar los pines en el conector del codificador puede confirmar rápidamente si la instalación requiere un retorno de referencia al encender (incremental) o conserva la posición absoluta (absoluto/serie A).
El conector circular de 19 pines del T141 hace que esta identificación sea inequívoca en las máquinas donde está instalado.
Cualquier codificador de reemplazo para una instalación T141 debe llevar también un conector circular de 19 pines para acoplarse con el cable existente en el motor; la instalación de una variante de conector diferente requiere trabajo de cableado antes de que el codificador pueda ser instalado.
El A860-0346-T141 funciona con la generación de amplificadores servo de la serie C de Fanuc — los amplificadores que estaban vigentes durante la era de los motores de la serie S.
Los amplificadores de la serie C requieren una tarjeta de interfaz de Codificador de Pulso Serie A para comunicarse con este codificador.
Al reemplazar o mantener amplificadores en máquinas con codificadores T141, el amplificador de reemplazo debe conservar esta capacidad Serie A.
Las generaciones posteriores de amplificadores (módulos servo serie alpha, serie FSSB A06B-6096) utilizan protocolos de codificador completamente diferentes y no pueden comunicarse con el tipo de codificador Serie A.
P1: ¿Cómo se diferencia el T141 del T101 dentro de la familia A860-0346?
Tanto el T141 como el T101 son codificadores absolutos Serie A de 40.000 ppr para el mismo rango de motores de 0S a 30S, ambos comparten el número de pieza alternativo A290-0561-V572, y ambos se adaptan a amplificadores de la serie C y a la misma generación de CNC.
La diferencia clave es el conector: el T141 utiliza un conector circular tipo MS (Cannon) de 19 pines, mientras que el T101 utiliza una configuración de conector diferente.
Esta diferencia mecánica determina qué conjunto de cables se acopla en el extremo del motor.
En un escenario de reemplazo, el T141 solo puede sustituir directamente a otra instalación T141; la instalación de un T101 en una instalación T141 (o viceversa) requiere adaptación del cable en la conexión del lado del motor.
P2: ¿Es la resolución de 40.000 ppr del Serie A limitante para el mecanizado de precisión?
En la práctica, la resolución de 40.000 ppr del codificador Serie A — combinada con la función de engranaje de alimentación flexible de Fanuc en el CNC servo digital — admite unidades de detección de hasta 1 µm o mejores, dependiendo del paso del husillo de bolas de la máquina y los parámetros del engranaje de alimentación.
Para las aplicaciones típicas de los motores de la serie S en las décadas de 1980 y 1990, esto fue completamente adecuado para las tolerancias de mecanizado que esas máquinas estaban diseñadas para mantener.
La resolución no es una limitación de precisión para la generación de motores para la que fue diseñada; la precisión mecánica de la máquina (guías, calidad del husillo de bolas, comportamiento térmico) es el factor limitante práctico mucho antes de que la resolución del codificador sea relevante.
P3: El T141 a veces se describe como enviado con cable y enchufe — ¿qué significa esto para el pedido?
Algunos proveedores proporcionan el A860-0346-T141 como un conjunto completo que incluye el cuerpo del codificador y un cable pre-terminado con el conector circular de 19 pines instalado — una unidad lista para instalar.
Esto es particularmente útil cuando el cable original del codificador también está dañado (por el mismo evento de falla que causó la falla del codificador, o por desgaste en el conector).
Confirmar si el stock del proveedor incluye el conjunto de cables o solo el codificador desnudo vale la pena hacerlo antes de realizar el pedido, ya que un codificador desnudo puede requerir la adquisición de un cable por separado si el cable existente tampoco es reparable.
P4: ¿Qué códigos de alarma CNC indican una falla del codificador Serie A en una máquina con este codificador?
En los CNC Fanuc compatibles (Zero-C/D, 16A, 18A, 21A), las fallas del Codificador de Pulso Serie A suelen generar alarmas en el rango SV360: SV-360 indica falla de comunicación del Codificador de Pulso Serie A en un eje específico.
Las alarmas SV-361 y SV-362 indican condiciones de falla relacionadas.
Estas alarmas pueden ser intermitentes en las primeras etapas de falla — apareciendo en arranques en frío o después de eventos de vibración antes de volverse permanentes.
Una alarma SV-360 persistente en un eje, combinada con un funcionamiento normal en otros ejes, sugiere fuertemente una falla del codificador o del cable en el eje con alarma. Comience el diagnóstico en el conector en lugar del cuerpo del codificador.
P5: ¿Se puede reparar el A860-0346-T141 en lugar de reemplazarlo?
El consenso entre los especialistas en servicio de CNC Fanuc es que los codificadores Serie A de la familia A860-0346 no son prácticamente reparables.
El disco óptico, el conjunto de rodamientos, la electrónica de procesamiento de señales y la carcasa están integrados sin disposiciones de acceso para reparación a nivel de componente.
Los servicios de terceros ocasionalmente anuncian capacidad de reparación para estos codificadores, pero los resultados son inconsistentes — un codificador reparado que falla nuevamente en la máquina causa un segundo evento de parada de máquina y costos adicionales no planificados.
La ruta de servicio preferida es el intercambio por una unidad de reemplazo probada y con garantía.
Donde un T141 defectuoso se presenta a un proveedor de servicios, la prueba para confirmar la falla y proporcionar una unidad de intercambio de un stock probado separado es la oferta estándar, no la reparación a nivel de componente de la unidad original.
