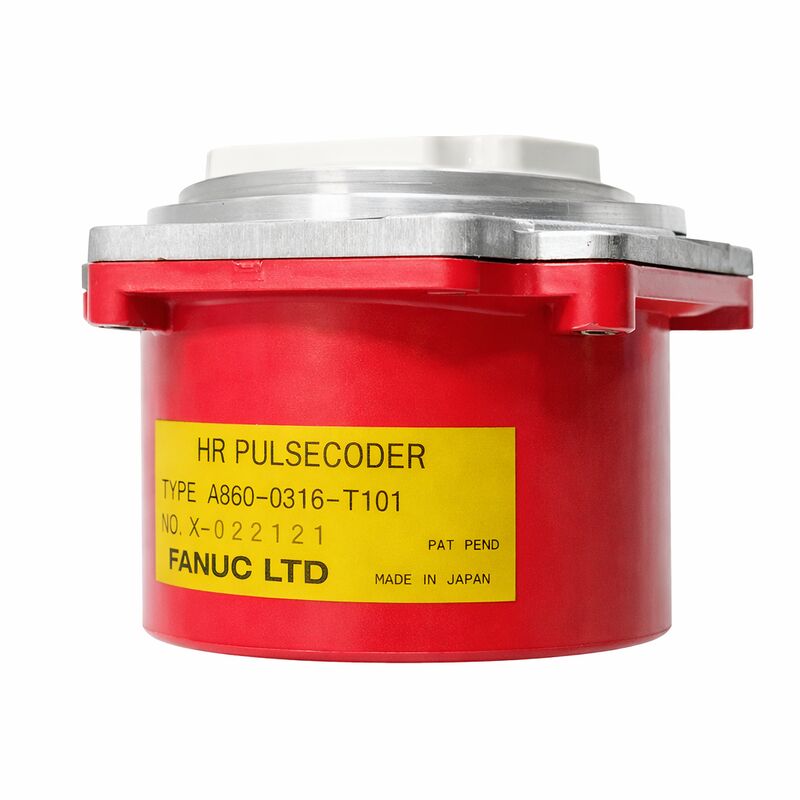

Fanuc A860-0316-T101 | Codificador de Pulsos Incremental de Alta Resolución — 10.000P, Tapa de Plástico Roja, Servomotores AC de Serie S Tardía, Servo Digital CNC

Descripción general

El Fanuc A860-0316-T101 es el codificador de pulsos incremental (HR) de alta resolución instalado en los servomotores AC Fanuc de serie S de última generación.

Con 10.000 pulsos por revolución, ofrece más de tres veces la resolución bruta de los codificadores incrementales de 3.000P utilizados en los motores de serie S anteriores, posicionándolo como el dispositivo de retroalimentación incremental más capaz de la era de los motores de serie S antes de que los codificadores absolutos Serial A y Serial C se convirtieran en el estándar para variantes de motores posteriores.

La designación HR —que también aparece en el A860-0316-T201 relacionado— identificaba específicamente estos codificadores como un aumento de resolución respecto a los codificadores incrementales de serie S básicos.

Cuando Fanuc instaló motores de mayor velocidad o con mayores demandas de precisión en la última generación de la serie S, la resolución del codificador de 3.000P ya no era adecuada para la calidad del bucle servo a la velocidad nominal de funcionamiento del motor.

El codificador de 10.000P a 3.000 rpm genera 500.000 recuentos de flanco por segundo (utilizando decodificación de cuadratura 4×), en comparación con los 150.000 de un codificador de 3.000P en las mismas condiciones — la mejora en la calidad de la estimación de velocidad es directamente proporcional.

La carcasa con tapa de plástico roja es el sello distintivo de toda la generación de codificadores de la serie S, situando al A860-0316-T101 claramente en la misma familia que los codificadores Serial A y Serial C de la misma época.

Sin embargo, a diferencia de esos codificadores seriales absolutos, el T101 es de tipo incremental — produce pulsos de cuadratura A/B y un pulso de índice Z a medida que gira el eje del motor, sin retener ninguna memoria de posición entre ciclos de encendido.

Cada arranque de máquina requiere un ciclo de retorno de referencia para restablecer el punto de referencia del eje.

Este es un comportamiento esperado para las máquinas equipadas con este codificador y es una parte normal de la secuencia de arranque.

El suministro del A860-0316-T101 sigue el patrón común a todos los codificadores de serie S tardíos: no se vende por separado de los motores como un artículo estándar de catálogo, y la disponibilidad de cualquier proveedor especialista depende completamente de cuántos motores de serie S en funcionamiento con codificadores T101 hayan pasado por su flujo de reparación.

Mantener el acceso a un proveedor de intercambio fiable es la estrategia de repuestos más práctica para las instalaciones que operan máquinas con este codificador.

Especificaciones clave

Codificadores 10.000P frente a codificadores de serie S anteriores — Resolución en contexto

La progresión a través de los codificadores incrementales de serie S de Fanuc siguió las especificaciones del motor. Los primeros motores de serie S utilizaron codificadores de 2.000P y 2.500P; los motores estándar pasaron a 3.000P; la última generación de motores de mayor velocidad y mayor precisión aumentó a 10.000P con el A860-0316-T101.

Esta especificación de 10.000P situó al codificador HR de serie S de Fanuc a un nivel de resolución comparable a lo que muchos otros fabricantes de servomotores especificaban para sus líneas de servomotores de precisión premium de la misma época.

El pulso de índice Z (uno por revolución) que acompaña a los canales de cuadratura A y B sirve como marca de referencia para el ciclo de retorno de referencia del CNC.

El CNC impulsa el eje hacia el interruptor de referencia de hardware a una velocidad de avance establecida, reduce la velocidad al activarse el interruptor y luego avanza lentamente hasta que se detecta el primer pulso Z después de la activación del interruptor.

La posición del pulso Z en relación con el interruptor de referencia está fijada mecánicamente por el disco y el montaje del codificador, por lo que el retorno de referencia siempre aterriza en la misma posición absoluta de la máquina, repetible dentro de un recuento del codificador de la posición del pulso Z.

Restricciones de suministro y gestión práctica de piezas

El hecho de que el A860-0316-T101 no se venda por separado del motor como artículo de catálogo de Fanuc es una consideración operativa importante.

Significa que el canal de suministro principal es el intercambio de motores: un especialista revisa un motor, reemplaza el codificador y el codificador excedente o de intercambio resultante queda disponible.

Esta cadena de suministro es menos predecible que las piezas estándar en stock, y no existe una vía de adquisición estándar de "nuevo en caja" desde la red de distribución autorizada de Fanuc.

Las instalaciones que gestionan máquinas con codificadores T101 tienen dos opciones prácticas: mantener un codificador de repuesto probado adquirido a través de canales de intercambio, o identificar un proveedor de servicios de motores fiable que disponga de motores o codificadores compatibles con T101 como parte de su stock de reparación habitual y que pueda responder rápidamente a un evento de parada de máquina.

Preguntas frecuentes

P1: ¿Cómo afecta el codificador incremental de 10.000P a la configuración de los parámetros servo del CNC en comparación con un codificador de 3.000P?

Los parámetros servo del CNC incluyen ajustes para la resolución del codificador (normalmente expresada en pulsos por revolución o como un parámetro de relación de engranajes que relaciona los recuentos del codificador con el desplazamiento de la máquina).

Si un motor de 3.000P se reemplaza por un motor de 10.000P, o viceversa, los parámetros servo CMR y DMR deben actualizarse para reflejar el recuento de pulsos del nuevo codificador. Los parámetros servo incorrectos con el codificador equivocado producen inestabilidad del bucle de velocidad, sobrepaso o condiciones de alarma del eje en el primer movimiento comandado.

Actualice siempre los parámetros servo para que coincidan con el codificador instalado antes de ejecutar la producción.

P2: ¿Se puede reemplazar el A860-0316-T101 por un codificador absoluto?

No directamente. El amplificador y el CNC deben configurarse para el tipo de retroalimentación específico: los codificadores seriales absolutos (Serial A, Serial C) requieren un amplificador servo digital con la interfaz de codificador serial correspondiente, y el CNC debe ser capaz de procesar datos de codificador absoluto.

El codificador incremental HR de serie S funciona con los sistemas de amplificadores servo analógicos o digitales tempranos compatibles con los motores de serie S tardíos.

Instalar un codificador absoluto donde se especificó uno incremental requiere la verificación de la compatibilidad física y cambios en la configuración de parámetros, y en algunos casos, una tarjeta de interfaz de amplificador diferente.

Este es un proyecto de modernización del motor en lugar de un simple cambio de codificador.

P3: ¿Cuál es el procedimiento de diagnóstico cuando la máquina muestra errores erráticos de velocidad o posición en un eje con este codificador?

Comience por comprobar el cable de retroalimentación del codificador en busca de daños, centrándose en las áreas sujetas a movimiento (cadenas portacables, curvas cerca de las entradas de conductos). Inspeccione ambos extremos del conector en busca de contactos limpios y completamente asentados.

Conecte un osciloscopio a las salidas A y B del codificador y gire el eje del motor lentamente a mano: una onda cuadrada limpia con desfase de 90° en ambos canales, sin caídas ni variaciones de amplitud, indica un codificador y un cable en buen estado.

Las señales erráticas apuntan a daños en el cable, intermitencia en el conector o un disco óptico degradado dentro del codificador.

Si el cable y el conector están limpios pero el osciloscopio muestra problemas de calidad de señal al girar, el codificador requiere reemplazo.

P4: El codificador está en una tapa de plástico roja, ¿cómo se retira la tapa y se accede al codificador para su reemplazo?

La tapa de plástico roja se sujeta o atornilla en la parte trasera del bastidor del motor, encerrando el conjunto del codificador y la entrada del cable. La extracción suele requerir la liberación de los elementos de fijación o clips de retención de la tapa (el diseño exacto varía según el modelo del motor) y luego separar cuidadosamente el conjunto del disco del codificador del acoplamiento del eje del motor.

El método de acoplamiento varía: algunos utilizan un acoplamiento Oldham que tolera un ligero desalineamiento del eje; otros utilizan un acoplamiento directo estriado o con chaveta.

Consulte la documentación de mantenimiento del motor para conocer la secuencia de desmontaje específica, especialmente la secuencia para retirar el codificador del acoplamiento del eje sin dañar el disco.

Forzar la tapa o el cuerpo del codificador sin seguir la secuencia de extracción correcta corre el riesgo de agrietar el disco óptico, lo que es un fallo irreversible.

P5: ¿Es el A860-0316-T101 compatible con los mismos amplificadores que el A860-0346-T101 (codificador Serial A)?

No. El T101 es un codificador incremental; el A860-0346-T101 es un codificador absoluto Serial A.

Estos dos tipos de codificadores se comunican con el amplificador servo a través de interfaces fundamentalmente diferentes: el codificador incremental utiliza líneas de señal diferencial discretas A/B/Z, mientras que el codificador Serial A utiliza un protocolo serial propietario de alta velocidad.

Un amplificador servo diseñado para un codificador Serial A no puede aceptar directamente las señales incrementales A/B/Z del T101, y viceversa.

Las generaciones de motores y codificadores son conjuntos que coinciden; confirme siempre que el sistema completo —motor, codificador, amplificador y CNC— sea de generaciones compatibles antes de solicitar piezas de repuesto.
