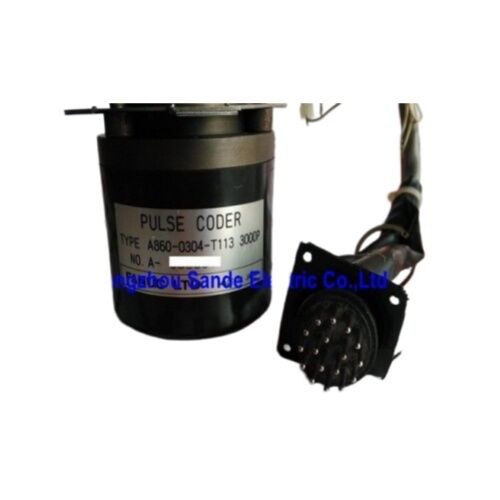

FANUC A860-0300-T002 2500-Pulso DC Servo Motor Encoder (Codificador de Pulso Incremental) Está disponible en grandes cantidades

Un vistazo

Número de la parte:A860-0300-T002 (también denominado A8600300T002)

Descripción:Encóder DC de 2500 pulsos Encóder de pulsos incrementales

Tipo de vehículo:Encoder giratorio incremental (factor de forma de panqueque)

Compatibilidad:FANUC Servomotores de eje de corriente continua con tapa amarilla y con tapa negra de serie 0M, 5M, 10M, 20M, 30M (denominación del motor Bx12)

Qué es este codificador y de dónde viene

ElEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.es un codificador rotativo incremental de 2.500 pulsos por revolución comúnmente conocido en el campo como uncodificador de pulso de panqueques- diseñados para su uso con los servomotores de cepillado de FANUC de primera generación, que se identifican por sus capas amarillas o negras,Fueron la columna vertebral de las unidades de máquinas herramienta CNC FANUC a través de la década de 1980 y a principios de la década de 1990Entre otras cosas, alimentaron centros de mecanizado, fresadoras y centros de torneado con controles CNC de las series 3 y 6 de FANUC.

El A860-0300-T002 se monta en la cara trasera de estos cuerpos de servomotores de CC (denominación Bx12), sentado en una carcasa compacta en forma de disco que le da la descripción de "pancake" utilizada en el campo.Ofrece señales de fase de cuadratura A / B más un Z-canal de un índice de revolución de pulso de nuevo a la servo accionamiento, proporcionando al mando CNC tanto información de velocidad como una referencia de posición por revolución para el posicionamiento del eje y el control de la velocidad de alimentación.

Dentro de la familia A860-0300, esta variante T002 lleva 2.500 pulsos por revolución. Sus hermanos son el T001 (2,000 ppr) y el T003 (3,000 ppr). Selecting the correct pulse count is essential — fitting the wrong resolution encoder disrupts the drive's speed and position calibration and will generate following errors or velocity alarms at the control.

Referencia técnica

El legado del motor de corriente continua de la gorra amarilla y la gorra negra

FANUC's DC brush servo motors represent the first generation of the company's in-house drive hardware — built and deployed at a time when brushless AC technology was still maturing for machine tool applicationsDos variantes físicas se convirtieron en estándar en toda la base instalada de FANUC durante esta época:

ElMotores de tapa amarillaUtilizaron la retroalimentación de los codificadores de pulso de primera generación y se emparejaron con las unidades de amplificadores de FANUC 0632, 0641, 0642 y equivalentes.Los modelos de motor de este grupo iban desde los pequeños marcos 00M y 0M hasta las configuraciones más grandes de 20M y 30M.

ElMotores con tapa negraLas dos generaciones utilizaron la misma familia de codificadores de pulso de panqueques montados en la parte trasera.,y el A860-0300-T002 sirve a ambos.

Hoy en día, un enorme número de estos motores siguen en servicio en todo el mundo.y muchos otros corrió FANUC unidades de CC y todavía están funcionando en talleres de trabajo y instalaciones de fabricación que no tienen ninguna razón convincente para reemplazar una máquina mecánicamente sonoroPara cada una de esas máquinas, el codificador de pulso es un elemento de mantenimiento consumible.la máquina se detiene y el A860-0300-T002 es lo que lo trae de vuelta.

¿Por qué tiene sentido comprar a granel?

Para los distribuidores, distribuidores de máquinas herramienta, organizaciones de servicios e instalaciones que mantienen una flota de máquinas de motor de corriente continua FANUC más antiguas,el almacenamiento del A860-0300-T002 en cantidades una decisión sencilla de gestión de riesgos.

Varios factores hacen que el inventario a granel sea práctico y comercialmente lógico:

El suministro es finito y está disminuyendo.Los motores FANUC DC y sus codificadores de pulso asociados han estado fuera de producción durante mucho tiempo.El stock global de unidades originales A860-0300-T002 no se reponen ¢ cada unidad vendida o consumida reduce la reserva disponibleLos precios de los inventarios nuevos y viejos restantes han aumentado constantemente a medida que la base instalada continúa demandando reemplazos mientras los contratos de suministro.

Las fallas del codificador son predecibles y frecuentes.El codificador pancake en estos motores de CC es un conjunto óptico de precisión con rodamientos.Cualquier máquina que funcione con el hardware de codificación original tiene un riesgo latenteLas instalaciones que atienden a varias máquinas de esta generación saben por experiencia que los fallos de los codificadores en el grupo.

El costo del tiempo de inactividad justifica el calzado.El coste operativo de una interrupción no planificada de la máquina, la pérdida de horas de producción, el abastecimiento de emergencia a precios superiores,el envío acelerado ?? supera constantemente el coste de mantenimiento de un codificador de repuesto en el estantePara las empresas de servicios que responden a averías de emergencia, disponer de unidades es una ventaja competitiva y financiera directa.

Existen alternativas de terceros, pero se prefiere el original.Los codificadores de reemplazo de los proveedores especializados pueden sustituir al A860-0300-T002 cuando el stock de OEM no está disponible.Muchas instalaciones y redes de servicio OEM especifican el hardware original de FANUC para la garantíaCuando las unidades OEM están disponibles a granel a los precios actuales del mercado, la creación de existencias antes de la escasez tiene sentido práctico.

Guía de la variante del codificador de pulso de la serie A860-0300

Es obligatorio que el número de pulsos coincida con la especificación original del codificador.La sustitución de una resolución diferente sin volver a parametrizar el servo generará errores incorrectos de escala de velocidad y posicionamiento que no pueden resolverse solo con el ajuste.

Notas de instalación para los técnicos de campo

El A860-0300-T002 se monta en la parte trasera del cuerpo del motor de CC a través del soporte del codificador y un acoplamiento flexible que conecta el eje del codificador al eje del motor.Varios puntos merecen atención durante la instalación:

Alineación del acoplamiento.El acoplamiento flexible entre el eje del motor y el eje del codificador debe estar centrado correctamente.a velocidades más altasVerifique el agotamiento del eje del codificador después del montaje.

El conector se sella.El conector circular de tipo MS del A860-0300-T002 está diseñado para resistir la entrada de refrigerante cuando está completamente encendido y bloqueado.Engaño incompleto del conector una causa común de ruido de la señal y fallas intermitentes del codificador permite que la humedad entre en las líneas de señalDespués de reemplazar, confirme que el conector está completamente instalado y que el anillo de bloqueo está asegurado.

Punto de referencia cero.Debido a que este es un codificador incremental, no se almacena posición absoluta.la máquina deberá completar un ciclo completo de referencia de retorno (retorno al punto cero) sobre el eje afectado antes de que pueda reanudar el funcionamiento normal.El impulso Z establece la referencia por revolución; el CNC construye su conteo de posición absoluta a partir de ahí.

Comprobar los parámetros del amplificador del motor.En la electrónica de unidades FANUC más antiguas (especialmente unidades de las familias 6047 y similares), el recuento de pulsos del codificador se establece por parámetro o interruptor DIP.500 pulsos por revolución antes de ejecutar el eje después del reemplazo del codificadorUn ajuste incorrecto en la unidad no dañará el hardware, pero producirá errores de posicionamiento graves que serán inmediatamente evidentes durante el ciclo de prueba.

Preguntas frecuentes

P1: ¿Con qué modelos de servomotores FANUC DC es compatible el A860-0300-T002, y cómo puedo confirmar que mi motor toma este conteo de pulsos específico?

El A860-0300-T002 está diseñado para servomotores de pincel FANUC DC con la designación de codificador Bx12 ?? que cubre las familias de motores Yellow Cap y Black Cap en tamaños de modelo 0M, 5M, 10M, 20M y 30M.La forma más fiable de confirmar el recuento de pulsos correcto para un motor específico es comprobar la placa de identificación del motor y el cuerpo del codificador original. El propio codificador tendrá su conteo de pulsos (2500P o equivalente) marcado en la etiqueta de la carcasa.la documentación de mantenimiento de la máquina o la configuración de los parámetros de accionamiento FANUC para el eje especificarán la resolución del codificadorEl uso de un codificador de 2.500 pulsos en una máquina parametrizada para 2.000 o 3.000 pulsos producirá errores de posicionamiento y velocidad; el recuento de pulsos debe coincidir con la configuración de la unidad.

P2: ¿Es el A860-0300-T002 un codificador absoluto o un codificador incremental, y qué significa eso para el funcionamiento de la máquina después de su reemplazo?

Es uncodificador incremental- genera señales de cuadratura A/B y un pulso de índice Z de una revolución, pero no almacena ni retiene la posición del eje cuando se retira la energía.después de cada cambio de codificador (y después de cada ciclo de potencia en una máquina sin retención de posición absoluta), la máquina debe realizar unael retorno de referencia(retorno de punto cero) sobre el eje afectado antes de que el CNC pueda establecer una posición conocida.No hay una batería de respaldo involucrada y no se pierde la posición almacenada el eje simplemente necesita volver a casa después de la instalaciónLas máquinas que ejecutan esta generación de hardware FANUC suelen tener una operación dedicada de punto de referencia-retorno en el CNC.y se le pide al operador que lo complete antes de cambiar al modo automático.

P3: ¿Puede un codificador de reemplazo de terceros sustituir al original A860-0300-T002, y cuáles son las compensaciones?

Los codificadores de reemplazo de terceros diseñados como sustitutos automáticos del A860-0300-T002 están disponibles en el mercado y se utilizan en trabajos de servicio cuando no se pueden obtener unidades OEM.Una unidad de terceros bien diseñada replica las dimensiones mecánicas, interfaz de acoplamiento del eje, tipo de conector y formato de salida eléctrica del original.Las compensaciones a tener en cuenta son: el hardware FANUC original ofrece una compatibilidad conocida sin incertidumbre de integración y se prefiere en los escenarios de garantía de OEM o cuando se requiere documentación de las piezas exactas utilizadas;las unidades de terceros pueden utilizar rodamientos sellados modernos que ofrecen una mayor longevidad en entornos contaminadosEn el caso de las existencias de equipos originales a un coste razonable, sigue siendo la opción de menor riesgo.Las unidades originales A860-0300-T002 son generalmente preferidas precisamente porque eliminan la incertidumbre de especificación en toda una flota de máquinas..

P4: Mi unidad FANUC muestra una alarma de velocidad o posicionamiento inmediatamente después de reemplazar el codificador con lo que parece ser un A860-0300-T002 correcto.

Hay cuatro causas comunes para las alarmas que aparecen inmediatamente después de la instalación del codificador.500 pulsos por revolución en las unidades FANUC más antiguas esto a menudo se establece por el número de parámetros o un interruptor DIP físico en el propio módulo de accionamiento, y una configuración incorrecta producirá errores sistemáticos de escala de velocidad incluso con un codificador en funcionamiento.inspeccionar el acoplamiento entre el eje del codificador y el eje del motor un acoplamiento mal alineado o insuficientemente apretado introduce ruido y abandono en los canales A/BEn tercer lugar, compruebe el cable de retroalimentación y el conector para la continuidad y asientos seguros tanto en el conector de codificación y la interfaz de la unidad. confirm the Z-pulse is present and clean by observing the signal with an oscilloscope at the JF connector if available — a missing or noisy Z-pulse produces reference errors and can prevent successful zero-return, activando alarmas que parecen fallas en el codificador pero en realidad son un problema de integridad de la señal.

P5: Para la adquisición a granel, ¿qué condiciones de almacenamiento se recomiendan para preservar las unidades A860-0300-T002 y cuál es una vida útil realista?

Los codificadores de pulso FANUC de esta generación deben almacenarse en unambiente interior seco y estable a temperatura, idealmente entre 10°C y 30°C, con humedad relativa inferior al 70% y sin condensación. The primary degradation risk during storage is moisture ingress to the optical assembly and corrosion at the MS connector pins — both are effectively controlled by keeping units in their original packaging or sealed anti-static bags with desiccant. Evite las zonas de almacenamiento expuestas a vibraciones, que pueden causar molestias en el disco del codificador durante largos períodos de tiempo.los factores limitantes son típicamente la condición de recubrimiento del conector y la precarga interna del rodamiento, que pueden evaluarse durante la inspección previa a la instalación. a periodic inspection and function test on a sample of stored units at twelve-month intervals provides early warning of any storage-environment-related issues before units are shipped to customers or used in the field.
