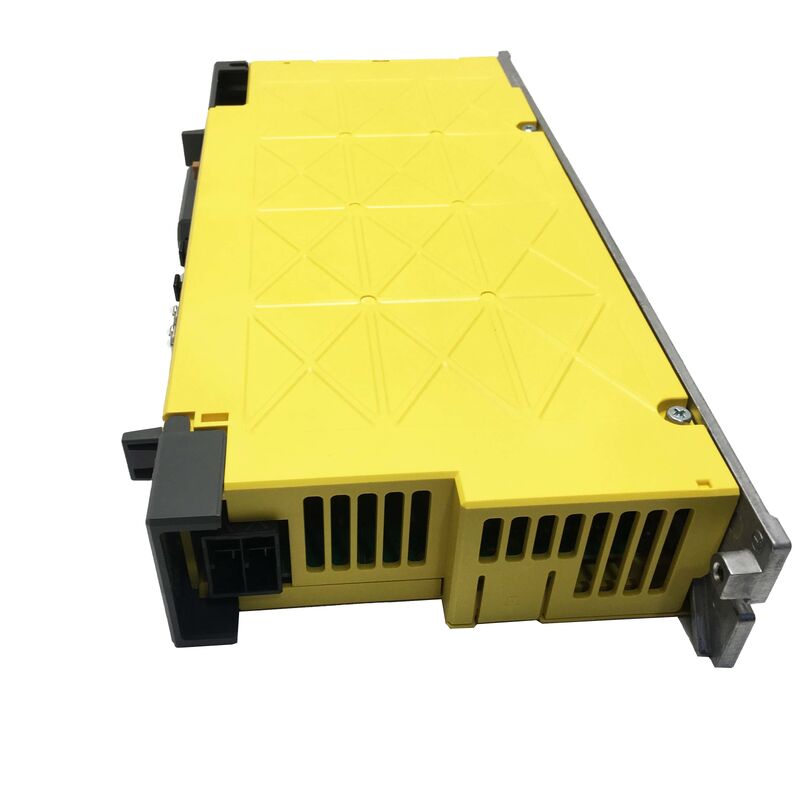

Unidad de amplificador servo AC FANUC A06B-6240-H105 — Serie αiSV 80-B, de un solo eje, 200V

N.º de pieza: A06B-6240-H105  |  Modelo: αiSV 80-B  |  Serie: FANUC αi-B  |  Tipo: Módulo amplificador servo de un solo eje  |  Origen: Japón

Descripción general

El control de eje que no cumple las expectativas no es control de eje, es un riesgo. El FANUC A06B-6240-H105 es un módulo amplificador servo AC de un solo eje de la serie αi-B de FANUC, con designación de modelo αiSV 80-B, diseñado para aplicaciones CNC y de robots de alta demanda donde el par constante, la respuesta limpia a alta velocidad y los largos intervalos de servicio son innegociables.

La serie αi-B se encuentra en el núcleo de la arquitectura servo moderna de FANUC. En comparación con las generaciones anteriores, la serie funciona a menor temperatura, ocupa menos espacio en el armario y consume menos energía para una salida equivalente: FANUC redujo la huella de instalación del amplificador en aproximadamente un 30 % en comparación con los diseños convencionales mediante una combinación de dispositivos de potencia de baja pérdida y un disipador de calor rediseñado. En la práctica, esto significa más capacidad de accionamiento por rack y una mejor gestión térmica en configuraciones de armarios multieje densos.

El A06B-6240-H105 se utiliza en dos contextos de implementación principales: como accionamiento de eje servo CNC en centros de mecanizado que ejecutan controles FANUC Series 30i, 31i y 32i, y como amplificador auxiliar o de séptimo eje en sistemas de robots FANUC, específicamente en configuraciones de controladores R-30iB y R-30iB Plus donde se requieren ejes servo adicionales más allá de los seis estándar. En ambos roles, opera como parte de una cadena de comunicación coordinada FSSB (FANUC Serial Servo Bus) de fibra óptica, recibiendo comandos de eje a alta velocidad con latencia mínima.

Especificaciones técnicas

Diseñado para la arquitectura αi-B — Lo que significa en la práctica

El A06B-6240-H105 no es un accionamiento independiente en el sentido tradicional. Es un módulo dentro de un sistema servo FANUC coordinado, y comprender cómo encaja en ese sistema determina todo, desde el procedimiento de instalación hasta la estrategia de reemplazo.

Comunicación por fibra óptica FSSB El amplificador se comunica con el controlador CNC o de robot a través del bus servo serie de alta velocidad de FANUC, transportado por cable de fibra óptica en lugar de cableado de cobre convencional. La fibra elimina la interferencia electromagnética entre la señal y el ruido de conmutación de alta potencia inherente a la etapa de potencia, lo cual es importante en armarios compactos donde el cableado de señal y potencia comparten un espacio reducido. El ciclo de comunicación es lo suficientemente rápido como para admitir una sincronización multieje precisa sin las limitaciones de banda muerta de las arquitecturas de tren de pulsos más antiguas.

Arquitectura de bus CC compartido La serie αi-B utiliza una configuración de bus CC compartido: el módulo de fuente de alimentación αiPS-B rectifica la CA entrante y alimenta un riel CC común al que se conectan múltiples módulos amplificadores servo y de husillo. El A06B-6240-H105 se alimenta de este bus compartido en lugar de rectificar su propia entrada de la red eléctrica de CA. Esto tiene dos consecuencias importantes. Primero, la energía regenerativa de un eje que desacelera puede ser absorbida por un eje que acelera en el mismo bus, reduciendo la potencia neta extraída de la fuente. Segundo, reemplazar el módulo amplificador no requiere reemplazar la fuente de alimentación, asumiendo que la PSM está en buen estado y tiene la potencia adecuada para la demanda total de corriente del eje.

Condensador de pulscodificador absoluto incorporado Un condensador de respaldo dentro del A06B-6240-H105 mantiene la posición del codificador absoluto durante aproximadamente 10 minutos después de la desconexión de la alimentación. Esto significa que en funcionamiento normal, al reemplazar el módulo amplificador en sí, no se requiere el retorno a la posición de referencia después de la reinstalación, siempre que el cambio se complete dentro del tiempo de retención del condensador. En máquinas donde los ciclos de homing consumen mucho tiempo o requieren operaciones de despeje de fijaciones, esta característica por sí sola ahorra tiempo significativo durante el mantenimiento planificado.

Refrigeración por ventilador con monitorización La refrigeración activa por ventilador mantiene la etapa de potencia dentro de los límites operativos bajo demanda sostenida de alta corriente. El accionamiento monitoriza el estado del ventilador y puede señalar condiciones de fallo del ventilador antes de que se produzca una parada térmica, lo que da tiempo a los equipos de mantenimiento para programar la intervención en lugar de experimentar una parada imprevista.

Dónde se instala este amplificador

Centros de mecanizado CNC — Ejes de avance de alta potencia La designación 80 en αiSV 80-B se refiere a la clase de potencia del accionamiento. Con una salida nominal de 22,5 A, el A06B-6240-H105 es adecuado para accionamientos de ejes X, Y, Z y rotativos en centros de mecanizado medianos a grandes donde los requisitos de empuje o par del eje superan lo que pueden ofrecer variantes de amplificador más pequeñas de clase 40 o 20. Los ejes lineales en centros de mecanizado horizontales, las mesas giratorias de paletas y las aplicaciones de avance pesado en máquinas de 5 ejes utilizan la capacidad de accionamiento en este rango.

Sistemas de robots FANUC — Expansión de ejes auxiliares Uno de los escenarios de instalación más comunes para el A06B-6240-H105 es como amplificador de séptimo eje o eje adicional en celdas de trabajo de robots controladas por un controlador R-30iB o R-30iB Plus. Los sistemas de orugas, los posicionadores rotativos, las pistolas de soldadura servo y los cambiadores de herramientas accionados por servo requieren un módulo amplificador adicional fuera del accionamiento interno del robot para los seis ejes base. El A06B-6240-H105 se conecta a la cadena FSSB en el armario del controlador y se configura como un eje adicional en los parámetros del robot.

Fabricación flexible multieje En sistemas de pórtico, máquinas de transferencia y celdas de fabricación flexible donde los controles FANUC Power Motion i-A o Series 31i coordinan múltiples ejes lineales y rotativos simultáneamente, el A06B-6240-H105 ocupa las ranuras de eje de alta corriente en configuraciones de accionamiento de capacidad mixta, funcionando junto con módulos αiSV 40-B o αiSV 20-B más pequeños que manejan ejes de menor par en el mismo bus compartido.

Diagnóstico de fallos — Lo que le dice la pantalla de estado LED

Cada amplificador de la serie αi-B tiene una pantalla LED en el panel frontal que proporciona información de estado y alarma en tiempo real. Después de una parada por fallo, el código de alarma mostrado es el primer y más directo indicador de diagnóstico. Códigos comunes relevantes para el A06B-6240-H105 y sus causas raíz más frecuentes:

Alarma 9 (Sobretensión en el bus CC): La tensión del bus CC ha superado el límite admisible. Causado más comúnmente por una capacidad regenerativa insuficiente: o bien el circuito regenerativo del módulo de fuente de alimentación está saturado, o bien las rampas de desaceleración son demasiado agresivas para la inercia que se detiene. Compruebe el estado del módulo αiPS y considere una unidad de descarga regenerativa si la aplicación implica desaceleraciones fuertes frecuentes.

Alarma 6 (Sobrecorriente): La corriente de salida ha superado el umbral. Compruebe el cableado del motor, especialmente las conexiones U, V, W, en busca de avería del aislamiento, cortocircuito intermitente o fase incorrecta. Compruebe también el motor si la alarma aparece en un punto constante del ciclo de movimiento del eje.

Alarma 1 (Fallo del ventilador): El ventilador de refrigeración interno se ha detenido o ha reducido su velocidad por debajo del umbral mínimo. Reemplace el ventilador antes de continuar la operación; operar a alta corriente sin la refrigeración adecuada corre el riesgo de dañar térmicamente la etapa de potencia IGBT.

Alarma 8 (Alta temperatura): La temperatura de la etapa de potencia ha superado el límite seguro. Compruebe la temperatura ambiente en el armario, asegúrese de que el disipador esté limpio y no obstruido, verifique que el ventilador esté funcionando y confirme que el accionamiento no está superando su corriente de salida nominal para el ciclo de trabajo que se está ejecutando.

Variantes de búsqueda de número de pieza

Los compradores que buscan este módulo utilizan varios formatos; todos se refieren a la misma unidad:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (confusión O/cero, lectura errónea común de OCR, mismo producto) · FANUC αiSV 80-B · amplificador aiSV80B · FANUC 6240 H105

Envío y expedición

Las unidades se envían en el embalaje original de fábrica de FANUC en un plazo de 1 a 2 días laborables tras la confirmación del pago. Hay transportistas exprés disponibles para requisitos urgentes.

Transportistas: DHL Express · FedEx International Priority · UPS · EMS · TNT Tránsito: 3–7 días laborables a la mayoría de destinos internacionales por vía exprés Documentación: Factura comercial y lista de embalaje estándar; certificado de origen bajo petición Aranceles e impuestos de importación: A pagar por el comprador en destino

Los números de seguimiento se proporcionan tan pronto como se recoge el envío.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el A06B-6240-H105 y el A06B-6290-H105?

R: Ambos son módulos amplificadores servo αiSV 80 de un solo eje de la serie αi-B, pero operan en clases de voltaje completamente diferentes. El A06B-6240-H105 es la variante de la serie de entrada de 200 V; se conecta a una fuente de alimentación αiPS-B que alimenta un bus de 283–339 V CC y emite 240 V CA al motor. El A06B-6290-H105 es la variante de la serie de entrada HV (alta tensión) de 400 V; opera desde un bus de 537–679 V CC y emite 400 V CA. No son eléctricamente intercambiables. El módulo de fuente de alimentación de su instalación y la clasificación de voltaje de los servomotores del sistema determinan qué variante es la correcta. Usar un amplificador de la serie de 200 V en un bus de 400 V destruirá el módulo.

P: ¿Se puede utilizar el A06B-6240-H105 como reemplazo en un controlador de robot FANUC R-30iA?

R: El A06B-6240-H105 está diseñado para la arquitectura de la serie αi-B, que está asociada con los controladores R-30iB y R-30iB Plus. El controlador R-30iA anterior utilizaba amplificadores de la serie αi (no B) en su armario servo. Si bien el factor de forma física es similar, la serie αi-B tiene un tiempo de comunicación y características de bus revisados en comparación con la serie αi original. Mezclar módulos de la serie B y no B en el mismo sistema no es una configuración admitida. Verifique la generación del controlador y la serie de amplificador existente antes de solicitar un reemplazo; haga coincidir exactamente el sufijo de los módulos instalados.

P: La máquina muestra una alarma servo después de reemplazar el A06B-6240-H105. ¿Qué debo comprobar primero?

R: La causa más común de una alarma servo inmediatamente después de un cambio de módulo son los datos de posición de referencia del motor. A pesar de que la serie αi-B tiene un condensador de respaldo incorporado para mantener la posición del codificador absoluto, si el reemplazo tarda más de aproximadamente 10 minutos con la alimentación desconectada, el condensador se descargará y se perderán los datos de posición absoluta, lo que requerirá un ciclo de retorno a la posición de referencia antes de que el eje pueda funcionar. Compruebe primero el mensaje de alarma del CNC o del controlador para ver códigos de error de posición o pérdida de datos absolutos. Si se muestra una alarma no relacionada con los datos de posición, compruebe que todos los conectores de fibra óptica FSSB estén bien asentados (tanto en el amplificador como en los módulos adyacentes de la cadena) y verifique que la configuración de los parámetros del eje CNC coincida con el nuevo módulo.

P: ¿Incluye este amplificador una resistencia regenerativa incorporada?

R: No. En la arquitectura de la serie αi-B, el manejo de la energía regenerativa lo gestiona el módulo de fuente de alimentación compartido (αiPS-B) en lugar de los módulos amplificadores de eje individuales. La PSM se encarga de la regeneración para todo el bus. Si la capacidad regenerativa de la PSM es insuficiente para la aplicación, lo que normalmente se indica con alarmas de sobretensión del bus CC durante desaceleraciones fuertes, se puede añadir una unidad de descarga regenerativa al sistema. Los módulos amplificadores de eje individuales de la serie αi-B de 200 V no tienen sus propias resistencias regenerativas ni choppers de freno.

P: ¿Cómo confirmo que esta es la pieza correcta antes de realizar el pedido? ¿Qué marcas debo buscar en el módulo existente?

R: El número de pieza de FANUC está impreso en la etiqueta adherida a la cara frontal o lateral del módulo amplificador, en el formato estándar A06B-XXXX-HXXX. Si la etiqueta dice A06B-6240-H105, este listado es el reemplazo directo. Además, confirme la designación del modelo en la etiqueta; debería mostrar αiSV 80-B. Si está obteniendo la pieza basándose en una lista de piezas de repuesto en lugar de un módulo instalado, cruce la información con el parámetro de configuración del eje CNC (el código del modelo del amplificador almacenado en la configuración de parámetros servo del CNC) para verificar el modelo de accionamiento que espera el controlador. Si hay alguna duda, comparta el modelo de la máquina, la generación del CNC y la referencia del diagrama de cableado del armario con nuestro equipo antes de realizar el pedido.
