Amplificador Servo HAAS 32-3551J — Amplificador Inteligente BL de 45A, Reparación y Reemplazo de Posventa

La Pieza Que Mantiene Su Eje HAAS en Funcionamiento

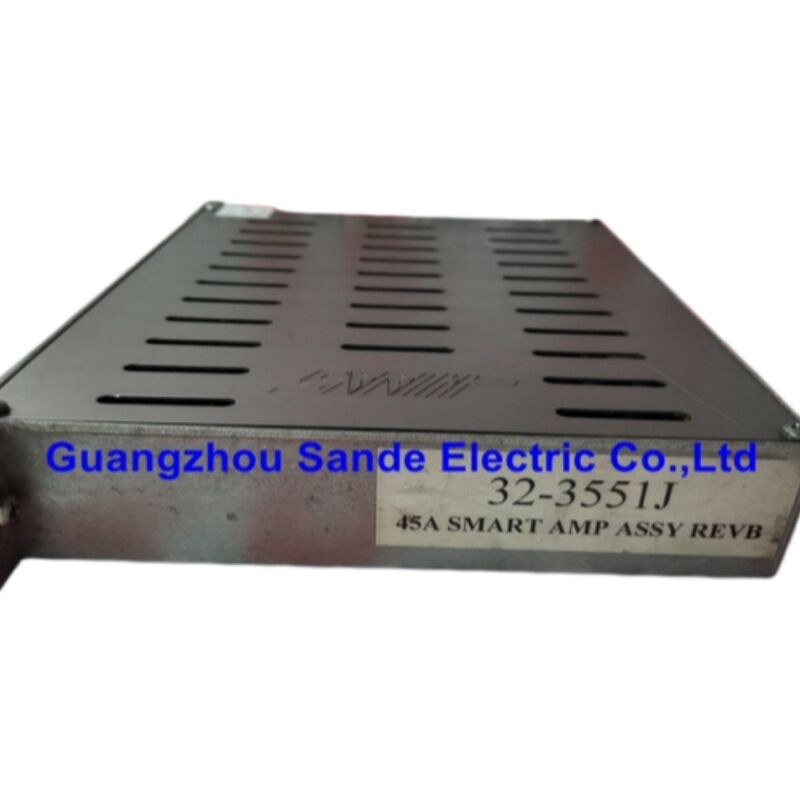

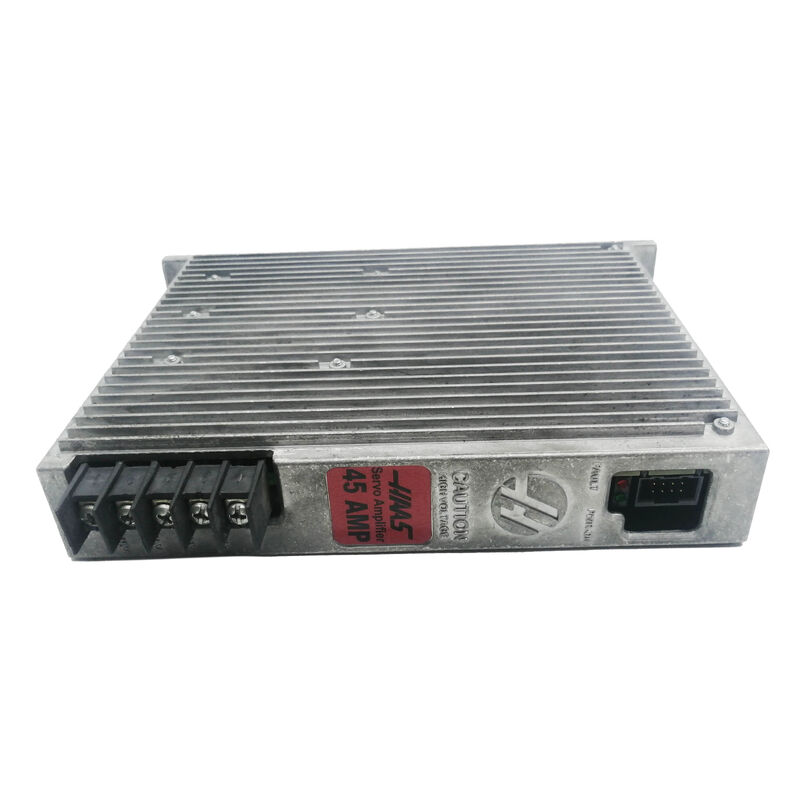

Cada eje de una máquina CNC HAAS depende de que una cosa funcione correctamente detrás de la puerta del panel: el amplificador servo. El 32-3551J — también referenciado como 93-32-3551J en la numeración de piezas HAAS actualizada — es el Amplificador Inteligente BL de 45 amperios asignado a ejes de servicio mediano en una amplia gama de centros de mecanizado vertical, centros de mecanizado horizontal y centros de torneado HAAS que ejecutan el Next Generation Control (NGC).

Cuando este amplificador falla, ese eje se detiene. Sin movimiento, sin ejecución de programa, sin producción. Obtener un reemplazo probado en la máquina lo más rápido posible es la única prioridad, y ahí es exactamente donde la reparación de posventa y las unidades de reemplazo personalizadas se vuelven relevantes.

Especificaciones Técnicas

Cómo el 32-3551J Encaja en el Sistema de Accionamiento HAAS

Las máquinas HAAS utilizan una arquitectura de potencia centralizada. El Vector Drive — o en máquinas más pequeñas, la Minimill Power Supply (MMPS) — rectifica el voltaje de línea de CA entrante y genera un bus de CC de 320–340 V compartido que recorre el gabinete de control. Cada amplificador servo extrae de ese bus y convierte la energía de CC en una salida de CA trifásica controlada con precisión para su motor asignado.

El 32-3551J se encuentra en el rack de amplificadores, recibe los 320 V CC por un lado y emite corriente de frecuencia y amplitud variables al motor servo por el otro. La comunicación con el controlador NGC se realiza digitalmente, que es lo que hace que estos amplificadores "Inteligentes" sean diferentes de los diseños analógicos más antiguos: el amplificador no solo sigue un comando de voltaje, sino que informa activamente su estado, temperatura, códigos de falla y consumo de corriente al control. Este bucle de retroalimentación digital es lo que permite los diagnósticos detallados de alarmas por los que son conocidas las máquinas HAAS NGC.

Cuando el amplificador desarrolla una falla, el LED rojo en la cara se ilumina y el CNC generalmente muestra una alarma específica del amplificador servo en la pantalla de control, apuntando directamente al eje afectado. Eso es útil para el diagnóstico, pero el proceso subyacente de reparación o reemplazo aún requiere que la máquina esté completamente desenergizada y que se confirme la descarga del bus de CC de 320 V antes de que comience cualquier trabajo.

Por Qué la Reparación de Posventa y el Reemplazo Personalizado Tienen Sentido

El 93-32-3551J ha sido listado como descontinuado por el fabricante, lo que significa que la adquisición directa de unidades nuevas a través de los HAAS Factory Outlets (HFO) ya no está garantizada para todas las regiones y niveles de stock. Ese es un problema real cuando un amplificador falla en una máquina de producción.

La reparación de posventa y las unidades de reemplazo de calidad controlada llenan este vacío, y en muchos casos, son la opción financiera más inteligente incluso cuando el stock del OEM está disponible. Aquí está la imagen práctica:

Costo. Un nuevo amplificador servo HAAS OEM de 45A, cuando está disponible, generalmente se cotiza entre $1,500 y $1,750 a través de canales de posventa. La reparación profesional de una unidad defectuosa cuesta significativamente menos y devuelve el mismo rendimiento eléctrico cuando se realiza correctamente.

Velocidad. Las casas de reparación de componentes CNC especializadas que mantienen equipos de prueba HAAS dedicados a menudo pueden reparar una unidad más rápido que esperar los tiempos de entrega del OEM, particularmente fuera de América del Norte.

Personalización. Para talleres que ejecutan configuraciones de máquinas modificadas, arreglos de ejes no estándar o máquinas que han sido recontroladas, los proveedores de posventa pueden obtener y configurar amplificadores de reemplazo para que coincidan con los requisitos eléctricos y de firmware específicos de la instalación, algo que los canales OEM rara vez acomodan.

Reemplazo preventivo de componentes. Los procesos de reparación de calidad van más allá de solucionar la falla inmediata. Los condensadores, los circuitos del controlador de puerta y otros componentes con características de envejecimiento conocidas a menudo se reemplazan de forma proactiva durante una reparación profesional, lo que extiende la vida útil efectiva de la unidad reconstruida más allá de lo que lograría una simple solución de falla.

Modos de Falla Comunes — Qué Verificar Antes de Pedir

No todas las alarmas de eje significan que el amplificador está defectuoso. Antes de retirar el 32-3551J, una verificación sistemática ahorra tiempo y dinero.

LED ROJO DE FALLO, sin movimiento en el eje. Esta es la presentación clásica de falla del amplificador, pero un bloqueo mecánico en el eje, un devanado del motor servo en cortocircuito o una falla del cable pueden producir síntomas idénticos. Desconecte los cables del motor de la salida del amplificador y verifique la resistencia del devanado del motor a tierra; una lectura baja o un cortocircuito total apunta al motor, no al amplificador.

El eje funciona de forma irregular u oscila. En la mayoría de los casos, este es un problema de parámetros de control o un problema de retroalimentación del codificador en lugar de una falla de hardware del amplificador. Verifique el cable y el conector de retroalimentación antes de desechar el amplificador.

El amplificador permanece frío, sin LED verde. Si el indicador verde ENCENDIDO no se ilumina con 320 V CC presentes en el bus, es probable que la fuente de alimentación interna del amplificador haya fallado. Esta es una falla de hardware que requiere reparación o reemplazo.

Falla por sobrecalentamiento. El sensor de temperatura a bordo del amplificador se activa a 195 °F (90 °C). Antes de reemplazar la unidad, confirme que el ventilador de enfriamiento del gabinete esté funcionando y reciba su suministro correcto de 120 VCA. Un ventilador de enfriamiento defectuoso causará fallas térmicas en amplificadores que de otro modo estarían en buen estado.

El bus de CC colapsa cuando se conecta un amplificador específico. Una etapa de salida en cortocircuito en el amplificador hará caer el voltaje del bus en el momento en que se conecta. Desconectar los amplificadores uno por uno mientras se monitorea el voltaje del bus aísla la unidad defectuosa.

Compatibilidad de la Máquina

El 32-3551J / 93-32-3551J se utiliza en una amplia gama de máquinas equipadas con HAAS NGC, que incluyen comúnmente:

• Serie VF centros de mecanizado vertical (VF-1 a VF-12 y más grandes)
• Serie VM fresadoras verticales
• Serie EC centros de mecanizado horizontal
• Serie ST centros de torneado y tornos
• Serie HL tornos
• Serie UMC centros de mecanizado universales de 5 ejes
• Varias configuraciones de ejes rotativos e indexadores que utilizan mesas accionadas por servo

La clasificación de 45A sitúa a este amplificador en la clase de ejes medianos, típicamente ejes X, Y o Z en VMCs de tamaño mediano, o el eje de torneado principal en tornos más pequeños. Los ejes más pesados utilizan las variantes de 60A o 90A; los ejes auxiliares más ligeros utilizan la unidad de 30A.

Nota de Seguridad Antes de Cualquier Trabajo

Trabajar en circuitos de amplificadores servo implica voltajes de CC letales. Antes de tocar cualquier componente en el gabinete de control HAAS, apague completamente la máquina en el interruptor principal y espere un mínimo de cinco minutos para que el bus de CC de alto voltaje se descargue. Confirme que la luz indicadora de alto voltaje en el Vector Drive o MMPS esté completamente apagada antes de continuar. Nunca se apresure en este paso.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el 32-3551J y el 93-32-3551J?

Estos dos números de pieza se refieren al mismo amplificador. El prefijo 93- es la convención de numeración de piezas actualizada de HAAS aplicada a la versión actual del catálogo del componente. El 93-32-3551J es el reemplazo directo del 32-3551J original y es completamente intercambiable con él en todas las máquinas HAAS NGC. Al buscar un reemplazo, ambos números devolverán el mismo producto. Algunos proveedores de posventa enumeran ambos números para capturar búsquedas utilizando cualquiera de los formatos.

P2: ¿Se comunicará correctamente un 32-3551J de posventa o reparado con el control NGC?

Sí, siempre que la unidad haya sido probada correctamente y el firmware sea compatible con la versión de control de la máquina. El protocolo de comunicación digital entre el Amplificador Inteligente y el control NGC es a nivel de hardware y no depende de ningún código de licencia o autorización. Un amplificador reparado correctamente con circuitos de comunicación funcionales será reconocido por el control NGC y se comportará de manera idéntica a una unidad OEM. Donde las revisiones de firmware son una preocupación, típicamente en máquinas con actualizaciones de software muy recientes, un proveedor de buena reputación podrá igualar la versión requerida.

P3: Mi máquina muestra una alarma de "Falla de Accionamiento del Eje", ¿cómo confirmo que el amplificador es realmente el problema?

Comience con los indicadores físicos en la cara del amplificador: un LED ROJO DE FALLO fijo con la luz VERDE DE ENCENDIDO ausente o tenue sugiere fuertemente una falla de hardware del amplificador. Luego, desconecte el cable del motor del amplificador y encienda la máquina; si la falla desaparece, el motor o el cable es el problema. Si la falla persiste con el motor desconectado y se confirma que el voltaje del bus de CC es normal (320–340 V CC), el amplificador en sí es el culpable más probable. Vale la pena verificar el asiento del conector del amplificador y cualquier daño visible en la PCB antes de desechar la unidad, ya que los conectores sueltos causan un número significativo de fallas aparentes del amplificador.

P4: ¿Se puede usar el 32-3551J en ejes que originalmente tenían una clasificación de amplificador diferente?

No, las clasificaciones de los amplificadores deben coincidir con la configuración del eje en la máquina. La unidad de 45A está diseñada para ejes donde el motor servo y la demanda de carga del eje caen dentro de ese rango de corriente. Instalar un amplificador de menor clasificación en un eje de alta demanda resultará en fallas repetidas de sobrecorriente y falla prematura del amplificador. Instalar un amplificador de mayor clasificación generalmente es inofensivo eléctricamente, pero puede producir fallas relacionadas con parámetros si el control NGC está configurado para esperar un tipo de amplificador específico en ese eje. Siempre iguale la clasificación del reemplazo con la original.

P5: ¿Qué significa un reemplazo de posventa "personalizado" en la práctica?

Para la mayoría de las máquinas HAAS NGC estándar, una unidad de reemplazo directo no requiere personalización; se envía lista para instalar. La personalización se vuelve relevante en situaciones específicas: máquinas que han sido reacondicionadas con motores servo diferentes que requieren un perfil de corriente diferente; proyectos de reacondicionamiento multieje donde se ha reemplazado el control original; máquinas que operan en entornos de voltaje no estándar; o instalaciones donde un cliente requiere parámetros preconfigurados cargados en el amplificador antes del envío para minimizar el tiempo de puesta en marcha en el sitio. Si su aplicación es estándar, un reemplazo probado en stock es todo lo que necesita. Si está ejecutando una máquina modificada, hable sobre su configuración específica con el proveedor antes de realizar el pedido.
