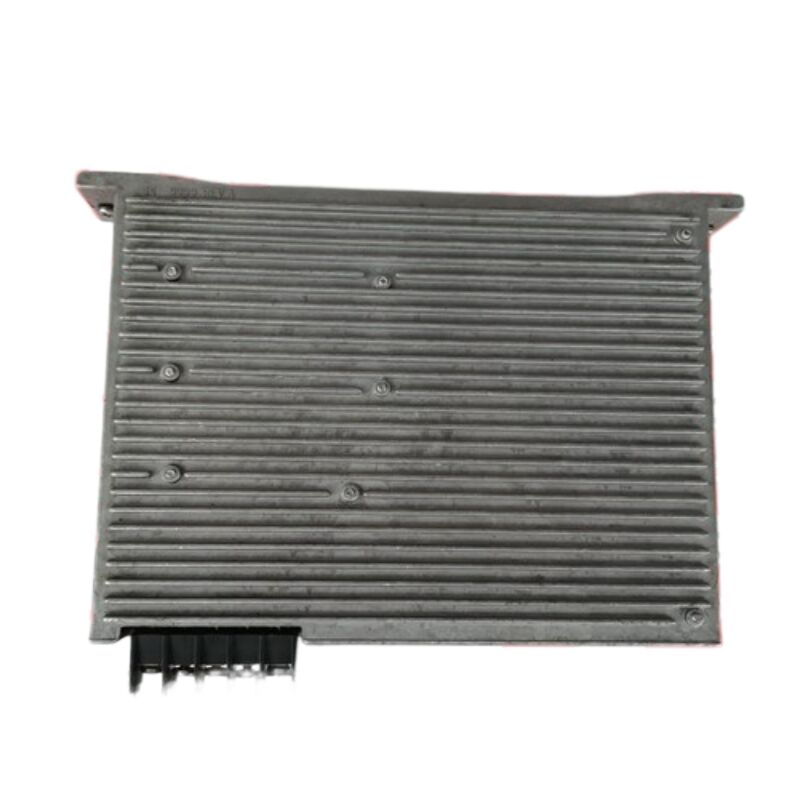

Servomotor de CA inteligente HAAS usado, amplificador de controlador 45A 93-32-3551J

HAAS 93-32-3551J BL Smart Servo Amplificador, 45A, con accionamiento del eje NGC

Resumen general

ElSe trata de un proyecto de investigación de la Comisión.es un Servo Amplificador Inteligente sin escobillas de 45 amperios, el módulo de accionamiento del eje de gama media de la familia de servoamplificadores NGC (Control de próxima generación) de HAAS Automation.45A BL SMART"se encuentra entre el módulo 30A y las unidades 60A y 90A más pesadas,y es el amplificador de elección para los ejes de alimentación de carga media que aparecen con mayor frecuencia en la gama de productos VMC y torno de HAAS.

Esta unidad se ofrece enCondición de uso / excedentey se presenta como extraído de una máquina HAAS NGC. Buyers seeking a cost-effective path to restoring an axis on an NGC-control HAAS machine will find this a direct functional replacement for any 93-32-3551J or the superseded 32-3551J that it was itself designed to replace.

Especificaciones verificadas

Donde el 93-32-3551J encaja en la arquitectura HAAS NGC

Las máquinas HAAS NGC distribuyen el control de movimiento a través de módulos de amplificadores de eje individuales, cada uno alimentado por un bus compartido de 320 V de CC. That bus is maintained by the Vector Drive assembly — the machine's central power conversion unit — which rectifies the incoming three-phase mains supply to a stable high-voltage DC rail and distributes it to every servo amplifier in the cabinet.

Cuando el control NGC ordena un movimiento en el eje que el amplificador sirve, la etapa de potencia del amplificador cambia esa energía del bus de CC a una frecuencia variable,una salida trifásica de amplitud variable al servomotorEl codificador del motor transmite datos de posición y velocidad para cerrar el bucle, y la línea de comunicación digital del amplificador al control informa continuamente el estado del eje, las condiciones de falla,y estado térmico.

Dentro del gabinete eléctrico NGC, se utilizan cuatro tamaños de amplificador: 30A, 60A y 90A junto a esta unidad de 45A. Los cuatro son arquitectónicamente idénticos y funcionan según la misma lógica.La diferencia es puramente en la clasificación actual de la etapa de potencia que determina qué ejes y qué tamaños del marco del motor cada amplificador puede soportar.

La distinción "inteligente": Comunicación digital al control del NGC

La designación "BL Smart" no es solo un nombre de producto, sino que identifica la arquitectura de comunicación que separa esta generación de amplificadores de los amplificadores analógicos anteriores de HAAS.En el diseño del amplificador Smart, cada módulo mantiene un enlace de datos digitales en vivo con el control de NGC. Este enlace transporta no sólo señales de comando motor sino también información de diagnóstico continua: eventos de sobrecorriente,estado del voltaje del bus, carga térmica y códigos de fallas.

Cuando se produce una falla en el eje, la pantalla de alarma del mando NGC refleja una señal específica,fallas identificadas por código derivadas directamente del propio monitoreo interno del amplificador en lugar de requerir que un técnico deduzca la causa de los mensajes genéricos de error del ejeEsa granularidad de diagnóstico es una de las ventajas prácticas del día a día de la arquitectura del amplificador inteligente para el personal de mantenimiento.

El prefijo "BL" significa Brushless, lo que confirma que este amplificador está diseñado para y debe ser emparejado con los servomotores AC sin escobillas de HAAS.W) y el cable de retroalimentación del codificador del motor están ambos conectados en la cara frontal del amplificador, mantener el cableado ordenado y la verificación de la conexión sencilla durante la instalación o el reemplazo.

Refrigeración pasiva: lo que significa para la instalación

A diferencia de algunos servoamplificadores que incorporan sus propios ventiladores de enfriamiento interno, el 93-32-3551J utiliza la gestión térmica pasiva a través de su cuerpo disipador de calor.El gabinete eléctrico NGC maneja el flujo de aire a nivel del recinto. La documentación de servicio de HAAS identifica un ventilador de refrigeración de gabinete como parte del sistema de amplificadores;que el ventilador debe funcionar a 120 V CA y debe confirmarse su funcionamiento cuando se investiguen condiciones de sobrecalentamiento del amplificador..

El sensor de sobre-temperatura en el amplificador se activa a 90°C. En la práctica, ese umbral rara vez se alcanza en ciclos normales de trabajo cuando el flujo de aire del gabinete no está obstruido.Las fallas de sobretemperatura en el campo casi siempre están asociadas con vías de ventilación bloqueadas, un ventilador de gabinete averiado, o un mecanizado sostenido de alto ciclo de trabajo con un tiempo de espera inadecuado para la disipación de calor.

Compatibilidad con máquinas HAAS NGC

El 93-32-3551J se utiliza en una amplia sección transversal de las máquinas HAAS NGC donde se especifica un amplificador de eje de 45A. Las aplicaciones típicas de eje incluyen:

Centros de mecanizado verticales (VMC):Ejes X, Y, Z y de rotación en molinos de la serie VF en los que el tamaño del motor se encuentra dentro de la envolvente del amplificador de 45A.

Centros de giro:Los accionamientos del eje Z y del eje X en los tornos de la serie ST, así como las herramientas en funcionamiento y los accionamientos orientadores del eje C en las configuraciones de giro de molino.

Centros de mecanizado horizontalesEjes de alimentación en los horizontales de la serie CE que requieren accionamientos de eje de potencia media.

Las tablas giratorias y las tablas trunnion:Productos rotativos HRT y TRT emparejados con controles NGC en los que el motor del eje rotativo coincide con la potencia de corriente de este amplificador.

Verifique siempre el valor de corriente del amplificador especificado para el eje específico en un número de serie de máquina específico La búsqueda de piezas de HAAS está indexada por número de serie por esta razón.El eje 30A o 60A de la misma máquina no está servido por esta unidad.; sólo los ejes designados 45A.

Familia de amplificadores inteligentes HAAS Comparación de calificación actual

Nota de compatibilidad entre generaciones:HAAS ha confirmado en su documentación de servicio NGC que los amplificadores digitales más nuevos (serie 93-5088) son totalmente compatibles con los amplificadores inteligentes BL.Esto significa que un 93-5089 (45A Digital Amp) puede reemplazar un 93-32-3551J en una máquina NGC si el Smart Amplifier no está disponible, sin requerir ningún otro cambio en la configuración de la máquina.

Requisitos de seguridad para el reemplazo

El bus de 320 V de corriente continua que alimenta este amplificador presenta un riesgo fatal de electrocución durante e inmediatamente después del funcionamiento de la máquina.después de pulsar [APARADOR] y bloquear el interruptor principal,Espere un momento.mínimo de cinco minutosantes de abrir el gabinete eléctrico. La luz indicadora de alta tensión del vector drive deberá confirmarse completamente apagada antes de cualquier contacto con los terminales del amplificador o las conexiones del bus.Este período de espera no es opcional ¢ los condensadores de bus en el Vector Drive retienen la carga almacenada letal después de la eliminación de la energía y la descarga progresivamente durante varios minutos.

Al reemplazar el amplificador, descargue y complete siempre la lista de verificación del informe de inspección del amplificador de HAAS antes de desconectar cualquier componente.Esta comprobación estructurada distingue una falla del amplificador de una falla del motor corto o del cable, si no se resuelve antes de instalar el reemplazo, dañará inmediatamente la unidad nueva.

Preguntas frecuentes

P1: ¿Qué significa el prefijo "93-" en el número de pieza 93-32-3551J, y es diferente del 32-3551J original?

El prefijo "93-" en los números de piezas de HAAS identifica las piezas que pueden incluir una cantidad de componentes remanufacturados, lo que se indica directamente en el portal oficial de piezas de HAAS.El 93-32-3551J es la pieza de reemplazo actual de HAAS para el 32-3551J originalLos dos son funcionalmente intercambiables:el 93-32-3551J se instala directamente en cualquier posición de la máquina que anteriormente tenía un 32-3551J sin cambios de configuración necesariosCuando se busca un reemplazo, el 93-32-3551J es la referencia de corriente correcta independientemente de la variante con la que se construyó originalmente la máquina.

P2: El LED ROJO DE FALTA se ilumina en el amplificador. ¿Significa esto que el amplificador necesita ser reemplazado?

No necesariamente y la documentación de servicio de HAAS recomienda una investigación estructurada de fallas antes de condenar el amplificador.Un LED de falla roja puede ser activado por varias condiciones externas al propio amplificador: un cortocircuito del motor, un cable de alimentación del motor dañado, un bloqueo mecánico en el eje que causó un evento de sobrecarga o baja tensión del bus por un problema de Vector Drive.La secuencia de diagnóstico correcta es verificar el historial de alarmas de la máquina para las alarmas de sobrecarga anteriores a un evento de sobrecorriente (lo que sugiere un choque en lugar de una falla del amplificador)En el caso de los amplificadores, el motor o el cable deben estar conectados a una conexión a tierra, y el motor o el cable deben estar conectados a una conexión a tierra, y el amplificador debe estar conectado a una conexión a tierra.Reemplazar un amplificador en una máquina con un cortocircuito del motor no resuelto dañará inmediatamente la unidad de reemplazo.

P3: ¿Puede el 93-32-3551J utilizarse en cualquier eje HAAS, o tiene que coincidir con la especificación original del eje?

HAAS asigna corrientes de amplificador específicas a ejes específicos basados en el servomotor montado en ese eje.La instalación de un amplificador de 45A en un eje que fue diseñado alrededor de un amplificador de 30A o 60A tendrá un rendimiento inferior (si es de bajo tamaño) o será un costo innecesario sin beneficio funcional (si es de gran tamaño)Criticamente, el control NGC se comunica digitalmente con cada amplificador de eje y lo configura al arranque utilizando parámetros que incluyen el eje esperado y el tipo de amplificador. Always confirm the amplifier rating for the specific axis on the specific machine serial number — either via the machine's electrical schematic or the HAAS serial-number-indexed parts lookup — before ordering.

Pregunta 4: Esta unidad aparece como usada. ¿Qué se debe comprobar antes de instalar una 93-32-3551J usada?

Inspección visual primero: busque marcas de quemaduras, condensadores hinchados o agrietados, daño térmico alrededor del área del transistor de energía del disipador de calor, y cualquier signo de intrusión de refrigerante contaminado.Compruebe que el bloque terminal de salida del motor (U/V/W) y los puntos de conexión del bus de CC no muestran signos de arco o sobrecalentamiento. Antes de la instalación,realizar una comprobación de la resistencia desde el terminal RED en el amplificador a tierra con el motor desconectado un amplificador con un cortocircuito etapa de salida mostrará resistencia cercana a ceroSi la unidad pasa los controles visuales y de resistencia, instálala, enciéndela.y confirmar que el LED verde de encendido se ilumina y no aparece LED de falla en estado de espera antes de ordenar el movimiento del eje.

P5: ¿Es el 93-32-3551J compatible con las máquinas VMC y el torno NGC?

Sí, el hardware del amplificador es el mismo sin importar el tipo de máquina.El 93-32-3551J es un módulo de amplificador de eje de uso general utilizado en cualquier máquina HAAS de plataforma NGC donde se especifique un amplificador de 45A, los centros de giro de la serie ST, los horizontales de la serie EC y los ejes de la mesa giratoria utilizan todos la misma familia de amplificadores.El control NGC configura el comportamiento del amplificador para el eje específico a través de su enlace de comunicación digital, por lo que el módulo físico en sí no tiene restricción de tipo de máquina. Lo que importa es que la corriente nominal (45A) coincida con la especificación del eje en la máquina específica,que está confirmado por número de serie o dibujos eléctricos de la máquina.
