Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6164-H333 |

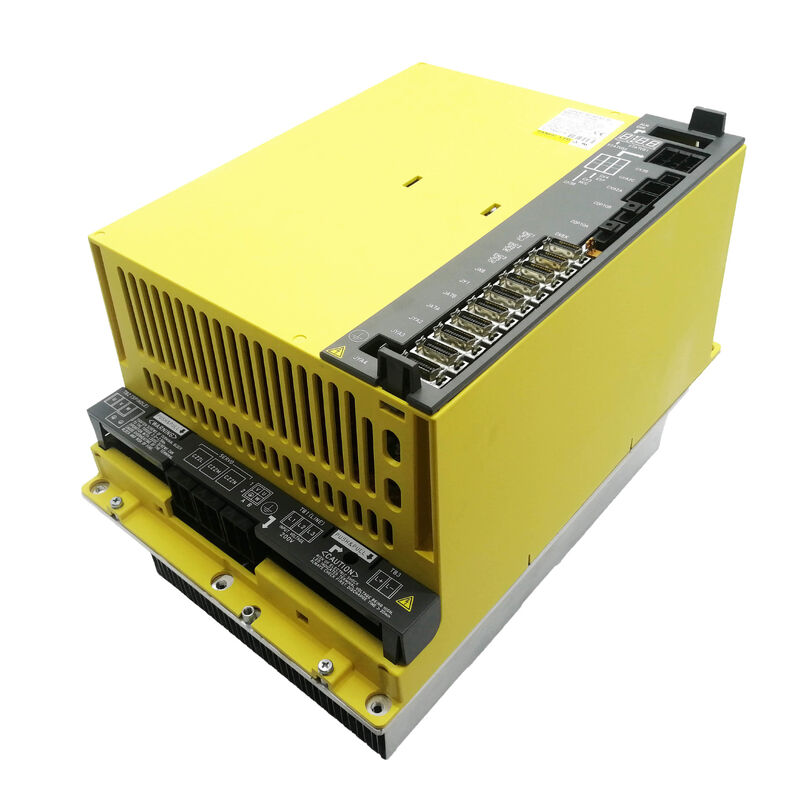

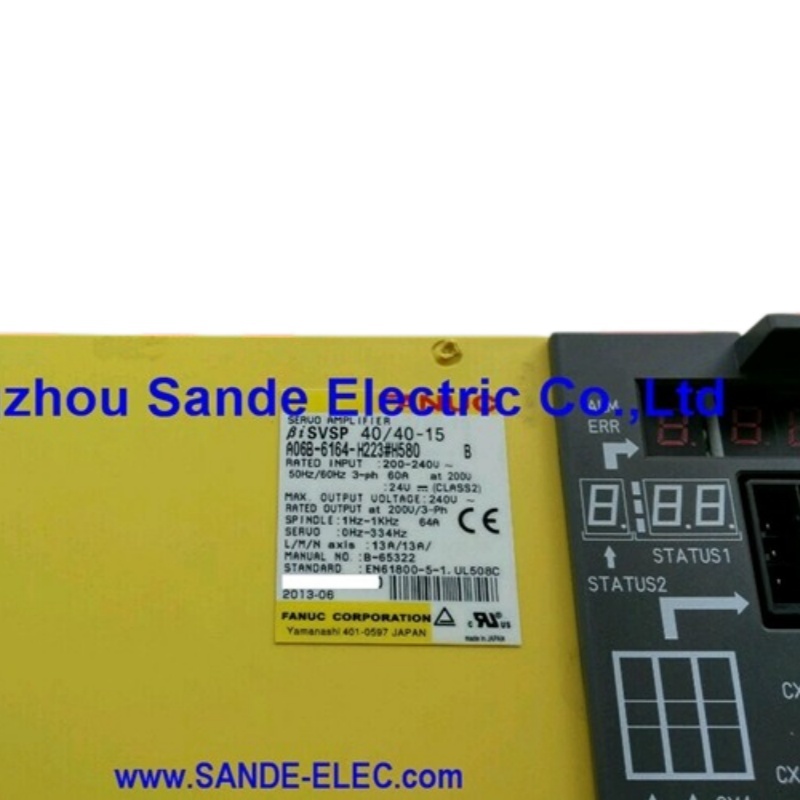

Número de parte: A06B-6164-H333 (#H580) Tipo de unidad: βiSVSP (Beta i Servo/Spindle Integrado) Código del modelo: SVPM3-15i Interfaz: FSSB Fibra óptica Clase de voltaje: 200 V de entrada CA
La mayoría de los diseños de gabinetes CNC separan el amplificador del huso de los accionamientos del servoeje.Este es un βiSVSP un Beta i Servo y unidad de eje combinado que integra tres canales de servomotor independientes y un amplificador de eje de 15 kW completo en un solo módulo enchufableEl código de modelo interno de FANUC para esta unidad es SVPM3-15i (Servo/Spindle Power Module, servo de 3 ejes, clase de husillo de 15 kW).
La consecuencia práctica es significativa: un módulo sustituye lo que de otro modo requeriría un amplificador de husillo separado más una unidad de servoamplificador de varios ejes, reduciendo la profundidad del gabinete,cortar el cableado entre unidadesEste enfoque de diseño es característico de la familia de servos Beta de sexta generación, donde FANUC se enfocó en la eficiencia de los costes y la eficiencia de los motores.soluciones optimizadas para el espacio de los centros de mecanizado vertical de gama media, centros de giro y máquinas compuestas que no requieren el manejo de la potencia máxima de la serie Alpha i completa.
El A06B-6164-H333 (sufijo #H580) está designado como una unidad de entrada de clase 200V, que opera desde una red de alimentación de corriente alterna de tres fases de 200 ∼ 240 V a través de un PSM acompañante.Se comunica con el CNC a través del enlace de fibra óptica FSSB (Fanuc Serial Servo Bus) de FANUC, la misma arquitectura de bus serie utilizada en las familias más amplificadoras αi y βi..
| Parámetro | Detalle |
|---|---|
| Número de la parte | A06B-6164-H333 (#H580) |
| Clasificación de las unidades | βiSVSP Servo + Eje combinado |
| Código modelo interno | Las pruebas de los datos de los datos de las pruebas de los datos de las pruebas de las pruebas de los datos de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas de las pruebas. |
| Número de servoejes | 3 (L, M, N) |
| Corriente de salida por eje | 13 A (nivel) ′′40" en el código del modelo indica el pico de 40A |
| Nivel de potencia del husillo | 15 kW |
| Clase de tensión de entrada | Las partidas de los componentes de las máquinas de ensayo deberán tener un valor de ensayo igual o superior a: |
| Interfaz CNC | FSSB (Fanuc Serial Servo Bus) de fibra óptica |
| Recinto | Protección IP20 |
| Los productos sustitutivos (predecesores) | Se aplicarán los siguientes requisitos: |
| Plataforma CNC compatible | Se trata de una serie FANUC 0i-D / 0i-MD / 0i-MF / 0i-Mate-D |
La designaciónBiSVSP 40/40/40-15: el contenido de la sustancia en el agua es de 0,05 g/l.sigue la convención de denominación estándar de FANUC para las unidades combinadas:
Esta convención de denominación hace que sea sencillo distinguir de las variantes de dos ejes (como el biSVSP 40/40-15,el número de pieza A06B-6164-H233) y de unidades con servo dimensionamiento mixto (como el biSVSP 40/40/80-15, número de parte A06B-6164-H343).
Los tres servomotores están diseñados para los servomotores de la serie βiS (Beta i Standard) de FANUC.
Los motores con el marco βiS 22 más grande y superiores exceden la corriente continua nominal de los canales de servo de 40 A y requieren una unidad con una sección de servo de mayor potencia.
La sección de eje de 15 kW se combina con los motores de eje de la serie βi de FANUC de la clase 15 kW:
La selección del motor del husillo debe confirmarse en la ficha de especificaciones del motor FANUC para garantizar que la demanda de corriente continua del motor esté dentro del valor de salida del amplificador.
El A06B-6164-H333 funciona exclusivamente con controles CNC que utilizan la comunicación servo de fibra óptica FSSB:
Es el reemplazo designado para el anteriorSe aplicarán los siguientes requisitos:Las unidades de la serie 6164 se trasladaron al bus de fibra óptica FSSB,que no es compatible con el hardware anterior de la serie 6134Un cambio directo de A06B-6134-H303 a A06B-6164-H333 también requerirá la verificación de que el firmware CNC admita el tipo de amplificador más nuevo y que el cableado de fibra óptica esté en su lugar.
Para los constructores de máquinas e ingenieros de mantenimiento, el formato biSVSP tiene algunas implicaciones operativas que vale la pena comprender antes de ordenar:
Espacio para el gabinete.Un solo módulo ocupa menos espacio en el carril DIN y requiere menos conexiones de bus de potencia entre unidades en comparación con la separación de los servos y los accionamientos del eje.Esto es especialmente importante cuando se modernizan o reconstruyen armarios en plataformas de máquinas herramienta más pequeñas donde el espacio es limitado.
El aislamiento de la falla.Debido a que los ejes de servo y el huso comparten una sola unidad, una falla en un canal un cortocircuito IGBT en el eje M,Por ejemplo, toma los cuatro canales de accionamiento fuera de línea hasta que el módulo sea reparado o reemplazadoLas máquinas con requisitos críticos de tiempo de actividad pueden querer mantener una unidad de intercambio en el estante.
El emparejamiento PSM.Al igual que todas las unidades de la serie βi, el A06B-6164-H333 se basa en un bus de CC compartido suministrado por un módulo de alimentación βiPS o αiPS.El PSM debe estar calificado para manejar la demanda máxima combinada de los tres ejes de servo más el husillo simultáneamente..
| Tipo de notación | Número de la parte |
|---|---|
| Estándar | A06B-6164-H333 Las sustancias químicas y sus sustancias químicas |
| con sufijo de voltaje | Se aplicará el método de ensayo de la etiqueta de la sustancia responsable. |
| Sin guión | A06B6164H333 |
| OCR errónea (6→G, 1→I) | Se aplican los siguientes requisitos: |
| Etiquetas descriptivas comunes | BiSVSP 40/40/40-15 / SVPM3-15i: el contenido de biSVSP 40/40/40-15 y el contenido de biSVSP 40/40/40-15 |
| Predecesor reemplazado | Se aplicarán los siguientes requisitos: |
Despacho:Las unidades de stock confirmadas se envían dentro de 1 ̊2 días hábiles. Envases antiestáticos con protección de espuma; unidades pesadas o de gran tamaño en cajas de madera reforzada.
Portaaviones:DHL Express · FedEx Internacional Prioridad · UPS en todo el mundo · TNT · EMS
Tiempo de tránsito:El servicio expreso cubre más de 220 países en 24 horas; la entrega internacional estándar es de 3 días hábiles.
Documentación:La factura comercial y la lista de embalaje se incluyen con cada envío. Los derechos de importación y los cargos aduaneros son responsabilidad del comprador según las regulaciones del país de destino.
P1: ¿Cuál es la diferencia entre el A06B-6164-H333 y el A06B-6134-H303#A que sustituye?El A06B-6134-H303#A pertenece a la familia de unidades servo Beta más antiguas que utilizaban una interfaz servo I/O paralela en lugar de la comunicación FSSB de fibra óptica.El A06B-6164-H333 es el sucesor basado en FSSB ambos son servo de tres ejes más unidades combinadas de husillo de 15kW, pero utilizan protocolos de comunicación fundamentalmente diferentes y no son intercambiables sin verificar que el software CNC, la configuración de parámetros,y el cableado del gabinete se actualizan para soportar la arquitectura de la serie 6164.
P2: ¿Esta unidad es adecuada para una máquina de cuatro ejes?El A06B-6164-H333 proporciona exactamente tres canales de servo (L, M, N) más un canal de eje.se requeriría una unidad combinada diferente o un servoamplificador adicional separadoSi su máquina tiene un cuarto servoeje como eje secundario o auxiliar, se puede añadir un amplificador βiSV separado de un solo eje aguas abajo en el mismo bucle FSSB.
P3: ¿Se puede utilizar este amplificador con motores de eje de la serie Alpha i en lugar de motores de eje Beta i?La sección de eje βiSVSP tiene una potencia nominal de 15 kW y está equipada con los motores de eje β de la serie FANUC.Para acoplarlos con este amplificador se requiere una verificación cuidadosa de los parámetros y la confirmación de FANUCLa serie α y la serie β presentan características diferentes de enrollamiento del estator.y un emparejamiento incorrecto puede producir condiciones de sobre-temperatura o fallos de accionamiento, incluso si las potencias de la placa de identificación parecen compatibles.
P4: Mi máquina muestra una alarma SV con códigos específicos de eje en múltiples ejes a la vez? ¿Significa eso que los tres canales de servo han fallado?No necesariamente, porque los tres canales de servo comparten un solo carril de alimentación dentro del módulo, un fallo en la sección compartida del bus de CC, un fallo común del conductor IGBT,o una pérdida de energía de control de 24V a la unidad puede desactivar simultáneamente los tres ejes y desencadenar múltiples alarmas SVAntes de asumir que los tres canales de IGBT han fallado, compruebe el voltaje del bus de CC en el PSM, inspeccione la fuente de control de 24V al módulo,y buscar una SV021 (desajuste de CNC / amplificador) o SV023 (imposible detener el servo) alarma que indicaría un problema a nivel del sistema en lugar de tres fallas de canal independientes.
P5: ¿Qué piezas de repuesto se necesitan más comúnmente para el A06B-6164-H333?El ventilador de refrigeración es el consumo de mayor desgaste y debe ser el primer artículo almacenado para el mantenimiento preventivo.Los módulos IGBT en los canales de servo y la etapa de salida del husillo son los componentes más frecuentemente reemplazados en las reparaciones de campoLos cables de fibra óptica que conectan esta unidad con el CNC también valen la pena tener como repuestos.Como el daño físico o la contaminación de los conectores en esos cables es una causa común de las alarmas de comunicación SV y SP que pueden confundirse con un fallo de la unidad.
