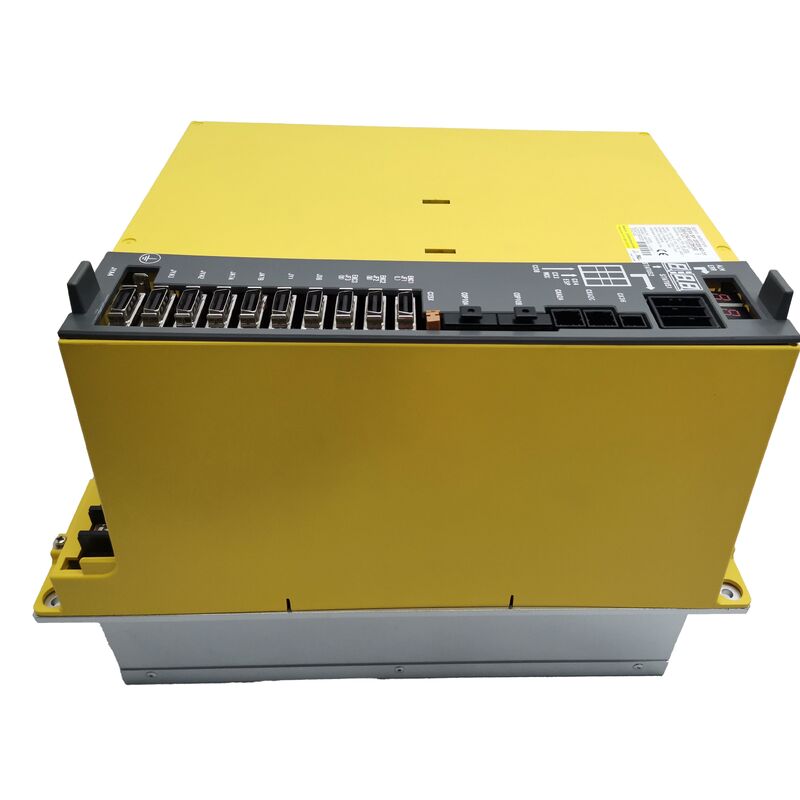

FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Amplificador Combinado de Servo y Husillo | 3 Ejes + 11kW, Clase 200V

N.º de pieza: A06B-6164-H312 (#H580) ▏Familia: Unidad Integrada de Servo/Husillo βi ▏Código de modelo: biSVSP 20/20/40-11 ▏Interfaz: Fibra óptica FSSB ▏Clase de voltaje: Serie de entrada de CA de 200V

Descripción general del producto

El A06B-6164-H312 se sitúa en el nivel de potencia medio-bajo de la familia de amplificadores combinados βiSVSP (Beta i Servo/Spindle) de FANUC, una línea de productos diseñada para consolidar tres canales de servoaccionamiento y un amplificador de husillo completo en un solo módulo. Mientras que el A06B-6164-H333, de mayor potencia, está dirigido a máquinas con husillos de 15 kW, el H312 se adapta a centros de mecanizado de menor tamaño, células de torneado compactas y plataformas CNC de gama de entrada a media que utilizan motores de husillo de 11 kW acoplados a ejes de servo de servicio ligero a medio.

El formato de unidad combinada es la característica definitoria de la serie 6164. En lugar de utilizar un amplificador de husillo discreto junto con un módulo de servo multieje separado, este único chasis alimenta simultáneamente tres servomotores en los ejes L, M y N, al tiempo que acciona el husillo, todo ello desde una única conexión a la red, un único bus de CC y un único canal de comunicación por fibra óptica FSSB al CNC. Para los fabricantes de máquinas que trabajan con restricciones de espacio en el armario, esta integración se traduce directamente en ahorro de espacio y reducción del cableado entre unidades.

La comunicación se gestiona exclusivamente a través del enlace de fibra óptica FSSB (Fanuc Serial Servo Bus) de FANUC, lo que hace que el A06B-6164-H312 sea compatible con la generación 0i-D/0i-MD de controles CNC de FANUC. Pertenece a la misma serie Beta de segunda generación que los 6164-H311 (husillo de 7,5 kW) y 6164-H333 (husillo de 15 kW), diferenciándose únicamente en la clase de potencia de salida del husillo y el dimensionamiento resultante de los canales de servo.

Especificaciones técnicas de un vistazo

Decodificación de la designación del modelo: biSVSP 20/20/40-11

Cada número en el código de modelo FANUC βiSVSP tiene un significado específico:

bi — Serie Beta i (familia de variadores Beta de segunda generación que utilizan comunicación FSSB)

SVSP — Servo + Husillo integrados en una sola unidad

20 / 20 / 40 — Corriente pico de cada canal de servo: eje L 20A, eje M 20A, eje N 40A. El dimensionamiento asimétrico entre L/M y N es intencional: el canal del eje N se asigna típicamente a un eje de mayor carga, como el eje Z en un centro de mecanizado vertical, donde las fuerzas de corte y las demandas de compensación de gravedad son mayores.

11 — Clase de amplificador de husillo, clasificado para una salida continua de 11 kW.

Esta convención de nomenclatura sitúa directamente el H312 entre el H311 más ligero (biSVSP 20/20/40-7,5, husillo de 7,5 kW) y el H333 más potente (biSVSP 40/40/40-15, husillo de 15 kW) dentro de la misma familia 6164; las tres unidades comparten la misma arquitectura de tres ejes de servo, pero difieren en la clase de potencia de salida del husillo y las clasificaciones correspondientes de los canales de servo.

Compatibilidad de motores

Ejes de servo (L / M / N)

Los tres canales de servo están diseñados para los servomotores βiS (Beta i Standard) de FANUC. Dados los ratings de corriente continua de 6,5 A en los canales L y M y 13 A en el canal N, el rango de servomotores compatibles incluye:

• βiS 4/5000 y βiS 8/3000 — dentro de los ratings de los canales L y M para ejes de servicio ligero
• βiS 8/2000 y βiS 12/3000 — adecuados para el canal del eje N con su rating continuo de 13 A

Los motores del marco βiS 22 y superiores no deben asignarse a los canales L o M de esta unidad, ya que sus requisitos de corriente continua empujarían los canales con rating de 6,5 A a sobrecarga térmica. El canal del eje N, con su capacidad pico de 40 A y continua de 13 A, puede acomodar cargas de servo más pesadas donde el ciclo de trabajo lo permita.

Motor de husillo

La sección del husillo de 11 kW se adapta a los motores de husillo de la serie βi de FANUC en la clase de potencia de 11 kW. Los motores de husillo compatibles incluyen:

• βiI 8/10000 — husillo integral en línea, 8 kW, dentro del margen del amplificador
• βiI 12/8000 — motor de clase 12 kW, confirmable contra el rating de salida de 56 A con la hoja de especificaciones del motor

Al igual que con todas las combinaciones de motor-amplificador, siempre cruce la corriente continua nominal del motor contra la salida de 56 A del amplificador para confirmar la idoneidad antes de la instalación.

Una nota sobre descripciones de mercado contradictorias

Los compradores que investiguen este número de pieza pueden encontrar listados que describen el A06B-6164-H312#H580 como una unidad de dos ejes (biSVSP 80/80-18) en lugar de una unidad de tres ejes. Esta discrepancia parece deberse a errores en la entrada de la base de datos en algunos catálogos de distribuidores. La subserie de números de pieza FANUC H3xx dentro de la familia 6164 sigue consistentemente una arquitectura de tres ejes de servo: H311, H333, H343 y H364 son todas unidades de tres ejes, y el H312 sigue el mismo patrón. Los parámetros eléctricos específicos (canales de servo de 20A/20A/40A, entrada de 52A, husillo de 11kW) son consistentes con la clasificación de tres ejes biSVSP 20/20/40-11. Los compradores deben confirmar la designación del modelo en la etiqueta adherida a la unidad física antes de cualquier pedido de referencia cruzada.

Compatibilidad del sistema CNC y diagnósticos integrados

El A06B-6164-H312 se comunica con el CNC a través del bus de fibra óptica FSSB, lo que lo limita a las plataformas de control de la generación 0i-D:

• FANUC Serie 0i-D (0i-MD para fresado, 0i-TD para torneado)
• FANUC Serie 0i-Mate-D
• FANUC Serie 0i-MF (con confirmación de firmware)

La unidad incorpora detección de alarmas IPM (Módulo de Potencia Inteligente), que monitoriza las temperaturas de unión de los transistores internos e informa de fallos antes de que una descontrol térmico pueda causar daños en la PCB. Se admiten los modos de control HRV2 y HRV3 (High Response Vector), lo que permite un rendimiento del bucle de corriente de mayor ancho de banda que reduce el error de seguimiento durante movimientos de contorneado de alta aceleración.

Referencia cruzada de números de pieza

Envío y logística

Despacho: Las unidades en stock se confirman y despachan en 1–2 días hábiles tras el pedido. El embalaje utiliza protección antiestática con acolchado de espuma densa dentro de una caja rígida; las unidades más pesadas o frágiles se envían en cajas de madera personalizadas.

Transportistas: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS: el transportista se elige en función del destino y la urgencia de la entrega.

Alcance global: Las opciones exprés entregan en más de 220 países en 24–48 horas. El tránsito internacional estándar dura de 3 a 7 días hábiles.

Documentación: Cada envío incluye una factura comercial y una lista de embalaje detallada. Los derechos de importación y los cargos de aduana del país de destino son pagaderos por el comprador.

Preguntas frecuentes

P1: ¿Cuál es la diferencia práctica entre el A06B-6164-H312 y el A06B-6164-H311?

Ambos son unidades combinadas de servo de tres ejes más husillo en la familia 6164 βiSVSP, y ambos utilizan el mismo dimensionamiento de canales de servo 20/20/40. La única diferencia es la clase de potencia de salida del husillo: el H311 admite un motor de husillo de 7,5 kW, mientras que el H312 aumenta a 11 kW. Si la placa de características del motor del husillo de su máquina muestra algo entre 8 kW y 11 kW continuos, el H312 es la selección correcta. El H311 sería insuficiente para ese husillo, y el siguiente paso — el H333 con 15 kW — sería excesivo y potencialmente innecesario por el coste.

P2: ¿Por qué el canal del eje N tiene una clasificación de corriente más alta que los canales L y M?

El dimensionamiento asimétrico de los canales de servo en el biSVSP 20/20/40-11 es deliberado. En la mayoría de los centros de mecanizado de tres ejes que utilizan esta unidad, el canal del eje N se asigna al eje Z (movimiento vertical), que tiene una mayor demanda de corriente continua debido a la compensación de la gravedad y al peso del cabezal del husillo. La clasificación pico de 40 A / continua de 13 A en el canal N proporciona el margen necesario para esa aplicación, mientras que los canales L y M con pico de 20 A / continua de 6,5 A manejan adecuadamente los ejes X e Y de menor carga.

P3: ¿Se puede utilizar el A06B-6164-H312 con un control FANUC 0i-MF en lugar de un 0i-D?

El 0i-MF utiliza la misma arquitectura de comunicación de servo por fibra óptica FSSB que la familia 0i-D, por lo que la compatibilidad eléctrica generalmente se mantiene. Sin embargo, cada vez que un amplificador se empareja con un control de generación más nueva para el que no fue especificado originalmente, la configuración de los parámetros del CNC — particularmente la inicialización de los parámetros de servo y los parámetros del tipo de amplificador de husillo — debe configurarse correctamente. Confirme con FANUC o un integrador cualificado que la versión de firmware del 0i-MF en uso admita el amplificador de la serie A06B-6164 antes de la puesta en marcha.

P4: La unidad se enciende pero la máquina muestra un error de comunicación FSSB en todos los ejes a la vez. ¿Qué debo comprobar primero?

Una alarma FSSB que afecta a todos los ejes simultáneamente al encenderse casi siempre apunta a un problema de comunicación por fibra óptica en lugar de un fallo del variador. Compruebe ambos extremos del cable de fibra óptica que conecta la interfaz óptica del CNC a la unidad amplificadora: busque daños físicos en el cable, polvo o contaminación en los conectores ópticos de ajuste a presión y confirme que cada conector está completamente asentado. Un conector óptico sucio o parcialmente desconectado es la causa más frecuente de este síntoma y se resuelve sin tocar el amplificador en sí.

P5: ¿Es reparable esta unidad si falla el canal del husillo mientras los canales de servo permanecen funcionales?

Sí. La reparación en campo del A06B-6164-H312 está bien establecida entre los talleres de reparación especializados en FANUC. Dado que la etapa de salida del husillo utiliza un módulo de potencia IGBT discreto, un fallo en el canal del husillo no significa automáticamente que los IGBT de salida de servo se vean afectados. Unas instalaciones de reparación competentes probarán los cuatro canales de forma independiente y reemplazarán solo la etapa de potencia fallida, lo que es significativamente más rentable que el reemplazo completo del módulo. Si el tiempo de inactividad de la máquina es la restricción prioritaria, una unidad de intercambio es la ruta más rápida; si el coste es la consideración principal, la reparación es la mejor opción, siempre que disponga de una unidad verificada y en buen estado para devolver la máquina al servicio mientras se repara el módulo defectuoso.
