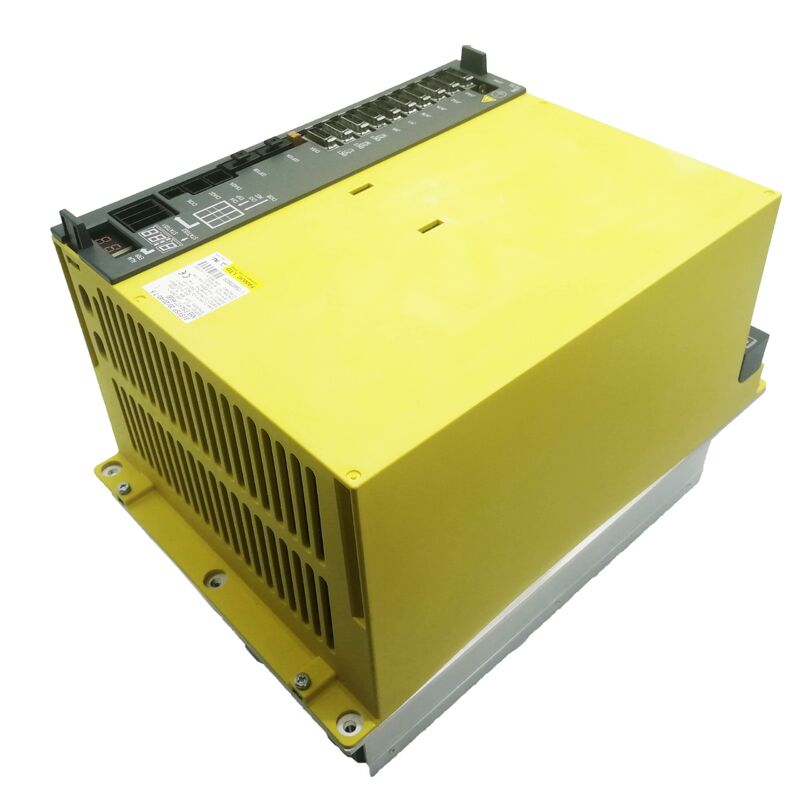

FANUC A06B-6164-H311 — βiSVSP 20/20/40-7.5 Amplificador Combinado de Servo y Husillo | Clase de Entrada 3 Ejes + 7.5kW, 200V

N.º de pieza: A06B-6164-H311 (#H580) ▏Familia: Unidad Integrada de Servo/Husillo βi ▏Código de modelo: biSVSP 20/20/40-7.5 ▏Interfaz: Fibra óptica FSSB ▏Clase de voltaje: Entrada de CA de 200V ▏Peso: aprox. 12 kg

Diseñado para Máquinas Compactas, No para Rendimiento Reducido

Existe una categoría de máquina herramienta CNC — el centro de mecanizado vertical pequeño, la celda de torneado compacta, la estación de taladrado automatizada — donde el volumen total del armario está limitado, las demandas del husillo son modestas y los ejes utilizan servomotores relativamente ligeros. Estas máquinas no necesitan un amplificador de husillo de 15 kW ni canales de servo continuos de 40 A. Lo que necesitan es una unidad fiable y bien integrada que se ajuste a la aplicación sin sobredimensionar el armario.

El A06B-6164-H311 cumple esa función con precisión. Como modelo de tres ejes de nivel de entrada en la familia de amplificadores combinados βiSVSP (Beta i Servo/Spindle) de FANUC, ofrece tres canales de servo independientes junto con un amplificador de husillo de 7.5 kW, todo desde un solo módulo. La unidad se conecta al CNC a través del bus de fibra óptica FSSB y funciona con una fuente de alimentación trifásica de 200 V, lo que la hace ideal para máquinas herramienta basadas en 0i-D y 0i-Mate-D que utilizan motores de la serie β compacta de FANUC.

Lo que diferencia al formato biSVSP de las topologías de accionamiento convencionales es la eliminación de un variador de husillo independiente. En lugar de cablear un amplificador de husillo separado junto a un módulo servo multieje, este único chasis maneja todas las funciones de accionamiento — bucles de posición servo en tres ejes y control de velocidad/par del husillo — a través de una única conexión de alimentación y una ruta de comunicación de fibra óptica al CNC. El diseño resultante del armario es más simple, ligero y fácil de mantener.

Especificaciones

Dónde se sitúa el H311 en la familia 6164

La serie A06B-6164 abarca múltiples clases de potencia, todas compartiendo la misma arquitectura combinada de tres servos más husillo y la misma interfaz de comunicación FSSB. El H311 es la opción de menor salida de husillo en la línea de tres ejes:

Los H311 y H312 comparten clasificaciones de canal servo idénticas — 20A pico en L y M, 40A pico en N — diferenciándose solo en la clase de potencia del husillo. Si la placa de características del motor del husillo de su máquina es de 7.5 kW o inferior, el H311 es la selección correcta. Pasar al H312 añade coste y consumo de entrada sin beneficio para una instalación de husillo de 7.5 kW.

Compatibilidad de motores

Ejes Servo

El dimensionamiento asimétrico de los servos 20/20/40 sigue la misma lógica que en la subserie 6164-H31x. Los ejes L y M manejan el desplazamiento horizontal de menor demanda (típicamente X e Y), mientras que el mayor pico de 40A del canal N acomoda el eje Z, donde el peso del cabezal del husillo y la compensación por gravedad imponen un mayor consumo de corriente continuo.

Servomotores FANUC de la serie βiS compatibles para cada clase de canal:

Ejes L y M (20A pico): βiS 4/5000, βiS 8/3000, βiS 8/2000 — todos dentro del rango de pico de 20A para ciclos de trabajo típicos

Eje N (40A pico): βiS 12/3000 — rango superior de capacidad de corriente continua del canal N con 13A nominales

Los servomotores del marco βiS 22 y superiores no son adecuados para ningún canal de esta unidad, ya que su demanda de corriente continua excede las clasificaciones por canal.

Motor del Husillo

La sección de husillo de 7.5 kW se combina con motores de husillo de la serie βi de FANUC de 7.5 kW o menos de potencia continua. Los modelos compatibles representativos incluyen:

• βiI 8/6000 — motor de husillo integral en línea, dentro del rango de salida del amplificador
• βiI 3/10000 — variante de mayor velocidad y menor par para aplicaciones de herramientas de pequeño diámetro

Verifique siempre el consumo de corriente continuo del motor frente a la especificación de salida del husillo del amplificador antes de especificar un reemplazo. La clasificación de 7.5 kW representa el límite térmico continuo del canal del husillo, no un corte brusco de la corriente pico durante la aceleración.

Características Técnicas Clave

Control de Bucle de Corriente HRV2 / HRV3 El H311 admite los modos de control de corriente High Response Vector 2 y HRV3. HRV3, cuando está habilitado y es compatible con el CNC, opera a una frecuencia de actualización del bucle de corriente más alta, reduciendo el error de seguimiento del servo durante movimientos de alta aceleración y mejorando la calidad del acabado superficial en operaciones de fresado de contorno. Si HRV2 o HRV3 está activo depende de la configuración de los parámetros del CNC y del tipo de servomotor instalado.

Regeneración Incorporada La unidad incorpora un circuito de regeneración interno que devuelve la energía de frenado a la red de CA durante la desaceleración del motor en lugar de disiparla como calor a través de una resistencia externa. En máquinas compactas con inversiones de eje frecuentes — ciclos de taladrado de carrera corta, por ejemplo — esta capacidad de regeneración reduce la carga térmica en el armario y contribuye a un menor consumo de energía durante un turno de producción completo.

Monitorización de Alarmas IPM La etapa de salida utiliza tecnología de Módulo de Potencia Inteligente (IPM), que monitoriza la temperatura de la unión internamente y activa la protección antes de que una fuga térmica pueda causar daños irreversibles en la PCB. Las alarmas IPM aparecen como códigos de alarma de servo específicos en la pantalla del CNC, lo que permite a un técnico distinguir un sobrecalentamiento genuino del dispositivo de una causa externa como un flujo de aire bloqueado o un ventilador de refrigeración defectuoso.

Referencia Cruzada de Números de Pieza

Envío y Logística

Tiempo de entrega: Las unidades en stock están confirmadas y listas para su envío en 1–2 días hábiles.

Embalaje: Bolsa antiestática dentro de una caja rígida acolchada de espuma. Las unidades que superan un umbral de peso se envían en cajas de madera personalizadas para una mayor protección durante el transporte.

Transportistas: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — asignados según el destino y los requisitos de urgencia.

Tiempo de entrega: Los servicios exprés llegan a más de 220 países en 24–48 horas. El tránsito internacional estándar es de 3–7 días hábiles dependiendo del destino.

Aranceles de importación: Responsabilidad del comprador según las regulaciones aduaneras del país de destino. Factura comercial y lista de empaque completa incluidas en cada envío.

Preguntas Frecuentes

P1: ¿Cuál es el límite de potencia del husillo del A06B-6164-H311 y qué sucede si se excede? El canal del husillo tiene una potencia de salida continua nominal de 7.5 kW. Operar un motor de husillo cuya demanda de potencia continua nominal exceda esta cifra llevará la etapa de salida del amplificador más allá de sus límites de diseño térmico durante cortes sostenidos, activando eventualmente una alarma de sobrecalentamiento o, si la protección no se activa a tiempo, dañando los módulos de salida IGBT. La sobrecarga momentánea del husillo durante la aceleración es tolerable dentro del margen de corriente pico a corto plazo del módulo, pero la sobrecarga sostenida acortará significativamente la vida útil. Para máquinas con motores de husillo con una potencia nominal superior a 7.5 kW, el A06B-6164-H312 (sección de husillo de 11 kW) es la mejora adecuada.

P2: ¿Puede el A06B-6164-H311 reemplazar una unidad antigua de la serie A06B-6134 en la misma máquina? La sustitución mecánica directa es posible si el armario tiene las dimensiones de ranura correctas, pero la serie 6164 utiliza comunicación por fibra óptica FSSB, mientras que la serie 6134 anterior utilizaba un protocolo de interfaz diferente. Un CNC que ejecute un control 0i-C o anterior (que utiliza la serie 6134) no puede comunicarse con la serie 6164 de amplificadores sin una actualización del CNC. La serie 6164 solo es compatible con los controles de generación 0i-D, 0i-MD y 0i-Mate-D. Si su máquina ya está ejecutando uno de esos controles con una unidad 6134 defectuosa, vale la pena investigar con un integrador de FANUC si se puede adoptar el 6164; la respuesta depende de las versiones de firmware específicas y la compatibilidad de parámetros.

P3: Mi máquina muestra una alarma SV401 específicamente en el eje N. ¿Esto indica un fallo en el canal N de esta unidad? SV401 es una alarma de desconexión de señal de listo de FANUC; indica que el amplificador servo no está respondiendo al comando de listo del CNC en ese eje, lo que puede deberse a varias causas independientes del canal de salida en sí. Antes de sospechar de la etapa IGBT en el canal N, verifique la alimentación de CC de 24 V al amplificador (la pérdida de 24 V deshabilita todos o algunos ejes), confirme que la señal de habilitación del servo del PMC está activa y verifique que no haya una condición de parada de emergencia mantenida por el circuito de seguridad de la máquina. Si todo esto está correcto, entonces el fallo es más probable que esté dentro de la etapa de salida del eje N o su ruta de retroalimentación del motor asociada.

P4: ¿Esta unidad admite el taladrado rígido en el eje del husillo? Sí, el taladrado rígido es compatible cuando la opción del CNC está habilitada y el motor del husillo está equipado con un codificador de posición (o una disposición de retroalimentación de encoder compatible). El canal del husillo en las unidades βiSVSP maneja la transición del control de velocidad al control de posición sincronizado necesario para el taladrado rígido, siempre que el CNC tenga activa la opción de software de sincronización del husillo. La capacidad de hardware está presente en el amplificador; el factor limitante es si el conjunto de opciones del CNC adquirido incluye el taladrado rígido.

P5: ¿Qué ventilador de refrigeración de repuesto se debe tener en stock para el A06B-6164-H311? El ventilador de refrigeración por aire forzado es el componente de mayor desgaste en cualquier módulo βiSVSP y debe formar parte de todo plan de stock de mantenimiento preventivo. El número de pieza específico del ventilador está impreso en la etiqueta del ventilador instalado dentro de la unidad; varía entre las revisiones de hardware, por lo que la mejor práctica es fotografiar la etiqueta del ventilador en el próximo acceso y pedir el repuesto correcto antes de que falle en lugar de después. El fallo del ventilador activará rápidamente una alarma de sobrecalentamiento IPM, ya que el flujo de aire cae por debajo del umbral necesario para mantener las temperaturas de unión de la etapa de salida dentro de las especificaciones.
