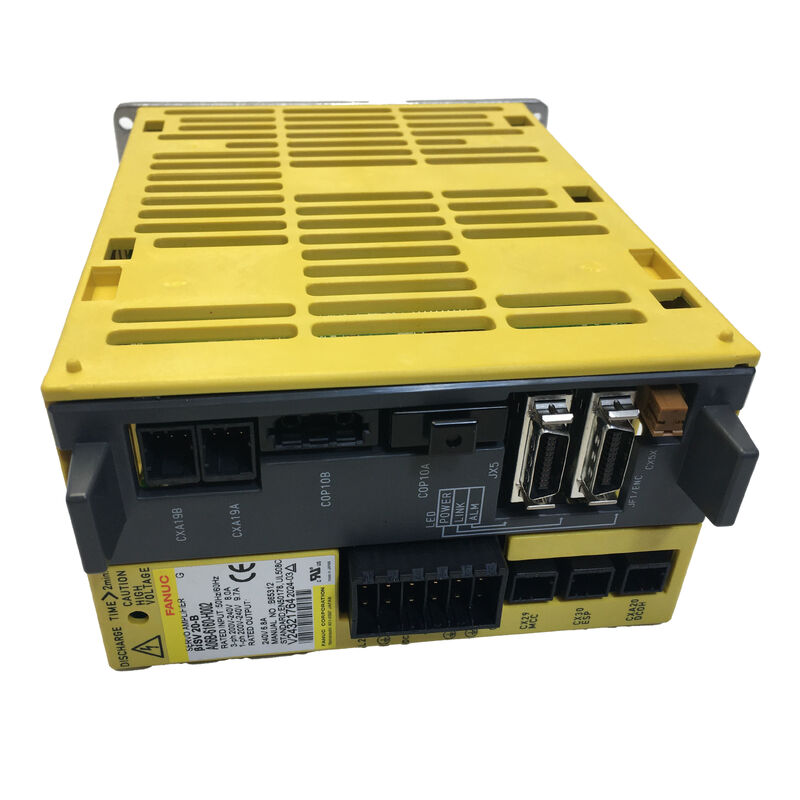

FANUC A06B-6160-H002 Amplificador de Servo — Unidad de un solo eje βiSV20-B, 200V, FSSB

N.º de pieza: A06B-6160-H002 ▏Modelo: βiSV20-B ▏Tipo: Amplificador de servo CA de un solo eje ▏Clase de voltaje: Entrada de 200V ▏Interfaz: Fibra óptica FSSB ▏Condición: Nuevo Original

Descripción general

Si toma cualquier centro de torneado o centro de mecanizado vertical compacto controlado por FANUC que ejecute un control de la generación 0i-D, es muy probable que el eje X o Y esté accionado por una unidad exactamente como esta. El A06B-6160-H002 — designación de modelo βiSV20-B — es el amplificador de servo de un solo eje de trabajo de la serie Beta i de FANUC, dimensionado para ejes de alimentación de carga ligera a media acoplados con servomotores de las series βiS 2 a βiS 8.

Pertenece a la familia de amplificadores independientes A06B-6160: una línea de unidades de un solo eje que se conectan directamente a la red eléctrica de CA trifásica o monofásica de 200–240V sin necesidad de un módulo de fuente de alimentación separado. Cada unidad es completamente autónoma, gestionando su propia rectificación, gestión del bus de CC y disipación de energía de frenado a través de una resistencia regenerativa incorporada. La comunicación CNC se realiza a través de FSSB (Fanuc Serial Servo Bus), el enlace serie de fibra óptica de FANUC, que proporciona a la unidad la misma interfaz de bus de servo inmune al ruido que se encuentra en toda la gama de amplificadores αi y βi.

Con una salida máxima de 20 A, el H002 está correctamente dimensionado para la categoría de eje de carga ligera. Usar una unidad de mayor capacidad en su lugar generalmente no es perjudicial si los parámetros se reconfiguran; usar una unidad de menor capacidad (el H001) es subdimensionar; sustituir el A06B-6160-H003 (βiSV40-B), externamente similar, sin reconfigurar los parámetros del servo CNC crea una desalineación entre las capacidades del amplificador y los ajustes de límite de corriente del CNC, lo que provoca fallos en el eje.

Especificaciones eléctricas

Selección del modelo correcto: Serie A06B-6160 de un vistazo

Los cuatro modelos de la gama de un solo eje 6160 comparten el mismo formato físico e interfaz FSSB. Elegir correctamente significa igualar el consumo de corriente continuo del motor con la salida nominal del amplificador, no su pico:

El H002 y el H003 son visualmente casi idénticos. La etiqueta del panel frontal es el único identificador fiable en campo; siempre verifíquela antes de pedir un reemplazo.

Servomotores compatibles

La salida continua de 6.5 A / pico de 20 A del βiSV20-B es una buena combinación para los siguientes tamaños de bastidor de motor βiS:

• βiS 2/4000 — motor compacto de baja inercia; consumo de corriente dentro de los límites nominales en cualquier ciclo de trabajo
• βiS 4/4000 y βiS 4/5000 — motores de eje ligero estándar que se encuentran en la mayoría de las máquinas de torneado y fresado 0i-D; la combinación más común para este amplificador
• βiS 8/3000 — motor de bastidor medio; confirme que el ciclo de trabajo del eje mantiene la demanda de corriente continua por debajo de 6.5 A en pasadas de corte sostenidas

Para los bastidores βiS 8/2000 y superiores, la demanda de corriente continua bajo corte pesado puede aproximarse o superar la salida nominal del H002; en ese punto, el βiSV40-B (A06B-6160-H003) es la selección apropiada.

Dos entradas, un error común

El A06B-6160-H002 tiene dos conexiones de alimentación eléctricamente separadas que son necesarias para el funcionamiento normal:

CX29 — Circuito principal (200–240V CA) Acciona el motor. Acepta entrada trifásica o monofásica. El calibre del cable debe estar clasificado para 20 A con margen adecuado, especialmente si la línea de suministro es larga. La caída de voltaje en esta línea durante la aceleración del eje es una fuente frecuente de alarmas de servo intermitentes que pueden ser difíciles de rastrear sin un analizador de calidad de energía.

CX2A — Circuito de control (24V CC) Alimenta la placa lógica, la interfaz FSSB y los circuitos del codificador. Este suministro debe permanecer activo siempre que el CNC esté en estado de listo, incluso durante el mantenimiento cuando el interruptor principal de 200V esté abierto. La caída de 24V mientras el FSSB está activo provoca una alarma de desconexión de comunicación que solo se borra después de un ciclo de alimentación completo. El cableado cruzado de estas dos entradas es un error dañino que es más común de lo que debería ser durante la instalación inicial.

Arquitectura de conexión directa a la red — No se necesita PSM

Los ingenieros que pasan de instalaciones de la serie αi-B a veces buscan un módulo de fuente de alimentación (PSM) complementario antes de poner en marcha una unidad βiSV-B. No hay ninguno, y no se necesita. A diferencia del αiSV-B, que se alimenta de un bus de CC compartido alimentado por un PSM αiPS-B, la serie βiSV-B tiene su propio rectificador y condensador de bus de CC internos. Cada unidad se alimenta de forma independiente de la red eléctrica. Esto simplifica el cableado del armario para adiciones de ejes auxiliares y significa que el βiSV40-B o el βiSV20-B se pueden montar donde sea accesible una conexión a la red, sin calcular el margen del bus compartido.

La consecuencia de esta arquitectura es que la energía de frenado se gestiona dentro de la unidad a través de la resistencia interna en lugar de devolverse a un bus compartido. Para los ciclos de trabajo de ejes CNC estándar, esto es totalmente adecuado. Las aplicaciones con inversiones rápidas inusualmente frecuentes pueden requerir una resistencia regenerativa externa para complementar la capacidad térmica de la unidad interna.

Referencia cruzada de números de pieza

Envío y logística

Despacho: Los pedidos de unidades en stock se procesan y envían en 1–2 días hábiles. Las unidades se empaquetan con protección antiestática dentro de cajas rígidas forradas de espuma; donde se justifica protección adicional para el transporte, se utilizan embalajes reforzados.

Transportistas: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Entrega: Los servicios exprés cubren más de 220 países con tiempos de tránsito de 24–48 horas. La entrega internacional estándar es de 3–7 días hábiles a la mayoría de los destinos.

Aranceles de importación: Evaluados y pagaderos por el comprador según las regulaciones aduaneras del país importador. Factura comercial y lista de empaque proporcionadas con todos los envíos.

Preguntas frecuentes

P1: Mi máquina tiene un A06B-6160-H003 defectuoso pero solo puedo conseguir el H002 rápidamente, ¿puedo instalar el H002 temporalmente? Esta sustitución conlleva un riesgo real y no se recomienda ni siquiera como medida a corto plazo. El H003 (βiSV40-B) se suele acoplar con motores que demandan hasta 13 A continuos, el doble de la salida nominal de 6.5 A del H002. Hacer funcionar el H002 con sobrecorriente sostenida activará la protección térmica y puede dañar la etapa IGBT de salida en poco tiempo. Si el motor de ese eje es un βiS 8 o inferior y el ciclo de trabajo es ligero, el riesgo es menor, pero no se debe asumir que es seguro sin verificar primero la especificación del motor. El enfoque correcto es obtener el H003 directamente o usar un H004 (βiSV80-B) como sustituto de mayor capacidad, actualizando los parámetros del servo CNC en consecuencia.

P2: Después de instalar un nuevo H002, el CNC muestra "amplificador de servo no listo" y la pantalla de configuración FSSB muestra un módulo no reconocido. ¿Qué hay que hacer? La auto-configuración FSSB debe ejecutarse desde la pantalla de configuración de servo del CNC antes de que se reconozca el nuevo amplificador. Encienda la máquina, navegue a la pantalla de configuración FSSB (normalmente en Sistema → Servo → FSSB) y ejecute la detección automática del amplificador. El CNC escaneará el bus de fibra óptica, identificará el nuevo βiSV20-B y completará el parámetro de tipo de amplificador para ese eje. Si la pantalla sigue mostrando un módulo no reconocido después de la detección automática, verifique la conexión del cable de fibra óptica tanto en el puerto óptico del CNC como en el conector JOP/JOP2 del amplificador; un conector óptico de plástico parcialmente asentado es la causa más común de fallo en la detección FSSB.

P3: ¿Puede la resistencia regenerativa incorporada manejar las demandas de frenado de un cambiador de herramientas o de un eje de brazo ATC? La mayoría de los movimientos del brazo ATC son cortos, rápidos y relativamente infrecuentes: un cambio de herramienta cada 10–30 segundos como máximo en máquinas ocupadas. La resistencia interna tiene suficiente capacidad térmica para este ciclo de trabajo en la gran mayoría de las instalaciones. Donde la resistencia se vuelve limitante es en aplicaciones de alto ciclo: transportadores de paletas que indexan cada pocos segundos, o ejes oscilantes en equipos de ensamblaje automatizado. En esos casos, supervise si aparece una alarma de sobrecalentamiento por regeneración durante la producción sostenida. Si lo hace, reducir la tasa de aceleración del eje reduce la potencia de frenado máxima, y si eso no es aceptable, se debe agregar una resistencia regenerativa externa.

P4: ¿Este amplificador admite el codificador absoluto de alta resolución utilizado en los motores βiS más nuevos? Sí. El βiSV20-B admite el codificador de pulsos absoluto en serie de FANUC (los tipos de codificador αA y βA), que permite a la máquina conservar la posición del eje a través de los ciclos de alimentación sin necesidad de un retorno de referencia. El conjunto de parámetros del CNC debe especificar el tipo de codificador absoluto para el eje, y la copia de seguridad de la batería del codificador — ya sea en el armario del CNC o en el propio amplificador, dependiendo de la configuración — debe mantenerse. Si el voltaje de la batería cae por debajo del umbral, los datos de posición absoluta se pierden y se requerirá un retorno de referencia en el próximo encendido, incluso si el codificador físico en sí no está dañado.

P5: ¿Cuál es la vida útil esperada de los componentes internos y qué se debe reemplazar de forma proactiva durante una ventana de mantenimiento programado? Los condensadores electrolíticos del bus de CC son el componente principal con vida útil limitada; generalmente comienzan a degradarse después de 7–10 años de servicio en entornos industriales normales, siendo el calor y la corriente de rizado los principales factores de envejecimiento. Un condensador en degradación temprana hará que el voltaje del bus de CC tenga más rizado de lo esperado por los controladores de puerta IGBT, lo que provocará alarmas intermitentes de sobrecorriente o subtensión que son difíciles de reproducir de manera confiable. El ventilador de refrigeración (si está instalado) es la segunda prioridad para el reemplazo proactivo. Si la unidad se abre durante un apagado planificado, inspeccione visualmente los condensadores del bus de CC en busca de cualquier abultamiento del sello superior o decoloración de la PCB debajo de ellos; cualquiera de los dos indica un fallo inminente y los condensadores deben reemplazarse antes de que la unidad vuelva a estar en servicio.
