FANUC A06B-6142-H022 — Módulo amplificador de husillo αiSP 22 Tipo B | Clase 200V, 25kW

N.º de pieza: A06B-6142-H022 (#H580) ▏Serie: αi SP (Interfaz Tipo B2) ▏Modelo: αiSP 22 / AiSP-22 ▏Clase de voltaje: Entrada 200V ▏Condición: Nuevo Original

Descripción general

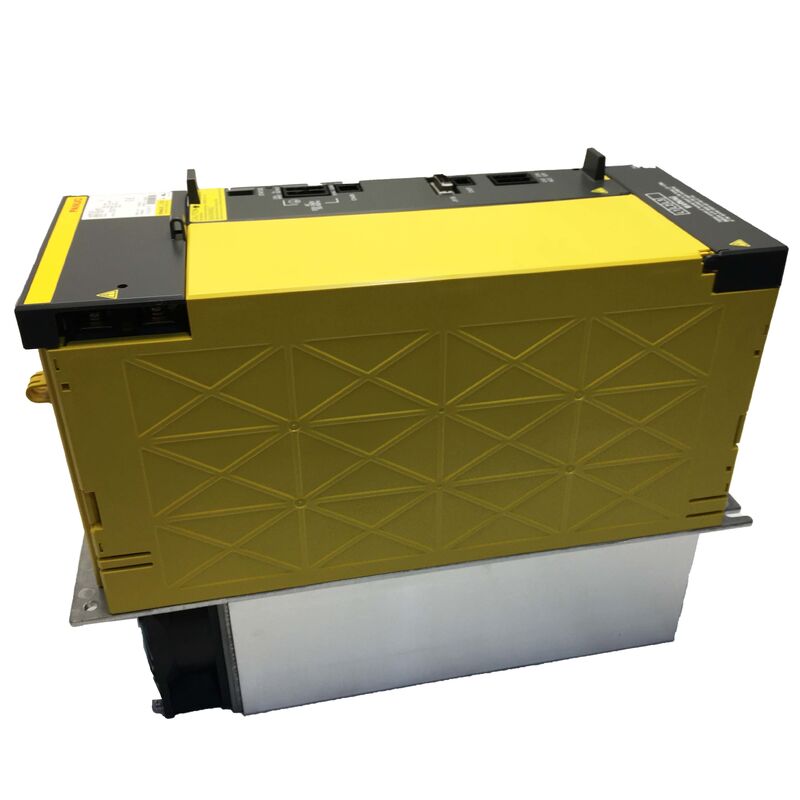

El A06B-6142-H022 es un amplificador de husillo de clase 22 kW de la primera generación de la serie αi (Alpha i) de FANUC, que lleva la designación de interfaz Tipo B, lo que lo sitúa firmemente en la generación de máquinas herramienta CNC 16i/18i/21i de FANUC. Es un módulo de accionamiento de husillo puro — sin canales servo, sin funciones de eje combinadas — diseñado para controlar un único motor de husillo de la serie αi con la precisión y fiabilidad que exige el mecanizado de producción de alto ciclo.

Es importante comprender la posición de esta unidad en la línea de amplificadores de husillo de FANUC antes de realizar el pedido. La serie αi SP Tipo B (A06B-6142-xxxx) es la variante de conector de segunda generación de la familia original de husillos αi, que sucede a la Tipo A (A06B-6141-xxxx). Ambas son unidades de accionamiento αi de primera generación dirigidas a controles 16i/18i/21i. Son distintas de la serie posterior αiSP-B (A06B-6220/6222-xxxx), que utiliza comunicación por fibra óptica FSSB y está dirigida a controles de la generación 0i-D/30i/31i. Conocer la serie de control CNC instalada en su máquina determina qué familia se aplica — confundir las dos es el error de suministro más común para este número de pieza.

Al igual que todos los módulos de husillo de la serie αi, el A06B-6142-H022 funciona con el bus de CC compartido proporcionado por un módulo de fuente de alimentación αiPS complementario, extrayendo energía del riel de CC rectificado y regulado en lugar de directamente de la red de CA trifásica. La placa de potencia completa y la PCB de control se alojan dentro de un único chasis enchufable, y cada placa es reemplazable en campo de forma independiente si es necesario.

Especificaciones técnicas

Nota: Las especificaciones eléctricas hacen referencia al equivalente αiSP 22 Tipo A (A06B-6141-H022) que comparte la misma clase de potencia. Confirme en la etiqueta de la unidad antes de la instalación.

Tipo A vs. Tipo B vs. Tipo B2 — Comprensión de la diferencia de interfaz

El número "22" en el código del modelo se refiere a la clase de potencia del motor del husillo (rango de 22 kW). El código de letra distingue la versión de la interfaz CNC:

Las unidades Tipo A y Tipo B son no intercambiables sin verificar que el firmware CNC admita la variante de conector. El parámetro del amplificador de husillo en el CNC debe coincidir con la unidad física. La instalación de una unidad Tipo B en lugar de una Tipo A puede requerir un cambio de parámetro del CNC incluso cuando el motor del husillo sigue siendo el mismo.

Motores de husillo compatibles

El amplificador αiSP 22 está dirigido a los motores de husillo de la serie α de FANUC en el rango de potencia continua de 22 kW. Los tipos de motores compatibles representativos incluyen:

Serie αiI (Integrada) en la clase de 22 kW:

• αiI 22/6000 — motor de husillo integrado, 22 kW continuo
• αiI 18/8000 — variante de 18 kW a menor velocidad dentro del margen de potencia del amplificador

αiIP (Integral, tipo en husillo):

• αiIP 22/8000 — motor a través del husillo clasificado para aplicaciones de alta velocidad

αiIL (Tipo en línea):

• αiIL 22/6000 — motor externo que acciona a través de engranajes de reducción

La selección del motor siempre debe confirmarse con la hoja de especificaciones del motor FANUC para garantizar que la demanda de corriente continua caiga dentro de la clasificación de salida de 95 A del amplificador. La designación de 22 kW se refiere a la clase típica del motor, no a un corte eléctrico estricto.

La arquitectura del bus de CC — Por qué el PSM es importante

El A06B-6142-H022 no se conecta directamente a la red de CA. Se alimenta de un bus de CC compartido distribuido por un módulo αiPS (fuente de alimentación Alpha i) — el centro común de rectificación y gestión de energía para todos los amplificadores servo y de husillo en el armario. Esta arquitectura de bus compartido permite que la energía de frenado regenerado de los motores que desaceleran fluya de regreso al bus y sea consumida por otros ejes que están acelerando simultáneamente, en lugar de desperdiciarse en forma de calor.

Al especificar un PSM de repuesto para un armario que contiene este módulo de husillo, la salida del PSM debe estar clasificada para cubrir la demanda de corriente pico combinada del amplificador de husillo más todos los amplificadores de eje servo en el mismo bus. Un PSM de tamaño insuficiente es un error común de puesta en marcha que produce alarmas de subtensión del bus de CC durante eventos de aceleración simultánea de alta carga — un patrón de falla que puede confundirse con una falla del módulo de husillo.

Funciones de roscado rígido y orientación

El αiSP 22 admite el conjunto completo de funciones de husillo de FANUC, que incluyen:

• Orientación del husillo (parada en punto fijo) — para cambiadores automáticos de herramientas y sistemas de palets que requieren una posición angular repetible del husillo
• Roscado rígido — interpolación sincronizada husillo-eje Z para roscado sin portabrocas flotante, disponible cuando la opción CNC está habilitada
• Contorneado Cs (interpolación de eje C) — control de bucle cerrado completo del husillo para operaciones compuestas de fresado/torneado, requiere un codificador de motor de husillo adecuado y opción CNC

Las tres funciones dependen de que el motor del husillo esté equipado con un dispositivo de retroalimentación de posición adecuado (codificador de posición o codificador integrado). El hardware del amplificador admite todas las funciones; la disponibilidad en la máquina depende de las opciones de software CNC compradas en el momento de la puesta en marcha original.

Referencia cruzada de números de pieza

Envío y logística

Despacho: Unidades en stock confirmadas y despachadas en 1–2 días hábiles. Completo con placa de potencia y PCB de control del husillo, embalado en protección antiestática dentro de una caja rígida acolchada de espuma.

Transportistas: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Entrega: Los servicios exprés cubren más de 220 países con un tránsito de 24–48 horas. Entrega internacional estándar de 3 a 7 días hábiles.

Aranceles de importación:Pagaderos por el comprador según las regulaciones del país de destino. Factura comercial y lista de empaque incluidas con cada envío.

Preguntas frecuentes

P1: ¿Cuál es la diferencia práctica entre el A06B-6141-H022 (Tipo A) y el A06B-6142-H022 (Tipo B) — ¿pueden reemplazarse mutuamente? Ambos accionan la misma clase de motor de husillo de la serie α de 22 kW y comparten la misma arquitectura de bus de CC. La diferencia es el conector y la interfaz de comunicación entre el amplificador de husillo y el control CNC. El Tipo A utiliza una configuración de conector; el Tipo B (también llamado B2) utiliza un diseño actualizado que se introdujo con revisiones posteriores de 16i/18i. En muchos casos, un Tipo B puede sustituir a una unidad Tipo A, pero requiere verificar que la revisión del firmware CNC en la máquina admita la interfaz Tipo B y que el parámetro del tipo de amplificador de husillo se actualice en consecuencia. Un reemplazo directo sin confirmación de parámetros puede dejar el husillo sin respuesta al encender.

P2: Mi máquina utiliza un control 16i-MB. ¿Es el A06B-6142-H022 el amplificador de husillo correcto para esa plataforma? La familia Series 16i es el objetivo principal de la serie αi SP Tipo B, por lo que sí — el A06B-6142-H022 está diseñado para esta generación. Confirme comprobando el parámetro del tipo de amplificador de husillo en el CNC (normalmente accesible a través de la pantalla de configuración servo/husillo) y haciéndolo coincidir con la unidad instalada o prevista. El 16i-MB puede ejecutar módulos αiSP Tipo A y Tipo B dependiendo de la versión del firmware; la configuración del parámetro le indica cuál se espera.

P3: ¿Se puede utilizar este amplificador con un control FANUC 0i-D o 30i como reemplazo directo? No — las familias 0i-D y 30i/31i utilizan los amplificadores de la serie αiSP-B más nuevos (A06B-6220/6222-xxxx) que se comunican a través del bus de fibra óptica FSSB. El A06B-6142-H022 utiliza una interfaz digital directa que no es eléctricamente compatible con la estructura del bus FSSB. Si está actualizando una máquina de controles 16i a 30i, el amplificador de husillo también tendría que actualizarse a una unidad αiSP-B — el motor en sí normalmente puede permanecer si está dentro de la clase de corriente del nuevo amplificador.

P4: ¿Qué alarmas de husillo se asocian más comúnmente con este amplificador y cuáles son los primeros pasos cuando aparece una alarma? Las alarmas de campo más frecuentes en el αiSP 22 Tipo B incluyen AL-01 (sobrecalentamiento del motor), AL-07 (sobretensión del bus de CC durante la desaceleración), AL-09 (subtensión del bus de CC) y AL-24 (falla del transistor de salida). Para AL-07, verifique el voltaje del bus de CC durante la desaceleración del husillo — esta alarma a menudo indica que la capacidad de regeneración del PSM αiPS está siendo excedida durante paradas rápidas del husillo. Aumentar la constante de tiempo de desaceleración del husillo en los parámetros del CNC reduce la energía regenerativa pico y frecuentemente elimina esta alarma sin necesidad de reemplazar hardware. Para AL-09, verifique el voltaje de entrada de red del PSM y revise las conexiones sueltas en los terminales del bus de CC entre el PSM y este módulo.

P5: El módulo de husillo se enciende sin alarmas, pero el motor del husillo produce vibraciones anormales durante el corte. ¿Es esto una falla del amplificador? La vibración anormal del husillo durante el corte es más comúnmente un problema mecánico o de parámetros que una falla de hardware del amplificador. Comience por verificar la retroalimentación del codificador del motor del husillo — una señal degradada del codificador de posición produce inestabilidad en el bucle de velocidad que se manifiesta como vibración audible o problemas de acabado superficial. A continuación, revise el parámetro de ganancia del bucle de corriente del husillo (PK1SP y PK2SP en el conjunto de parámetros FANUC): valores que se han desviado de la configuración de fábrica después de una inicialización de parámetros — o valores incorrectos ingresados durante un reemplazo del amplificador de husillo — son una causa frecuente de resonancia a velocidades de husillo específicas. Si la vibración depende de la velocidad (peor a ciertas RPM), apunta fuertemente a un problema de parámetros en lugar de una etapa de salida defectuosa.
