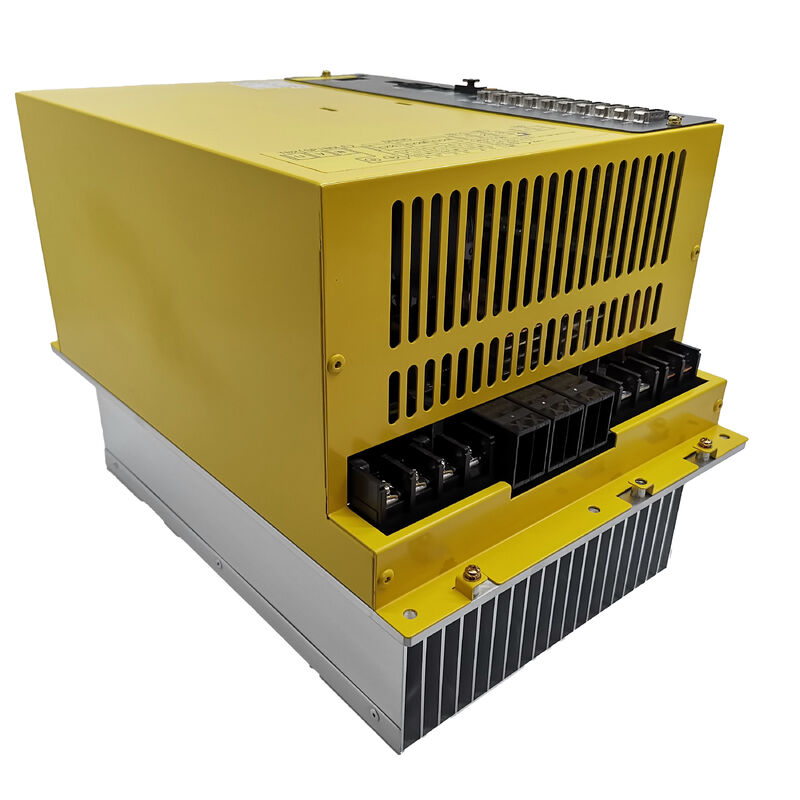

A06B-6134-H302 Unidad de servoamplificador de CA FANUC A06B6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302 ∙ Beta i SVSP 3-Servo + Amplificador empaquetado con husillo ∙ 200 ∙ 240V / 49A / 11kW husillo / FSSB

Tres servoejes y eje en un módulo

La serie A06B-6134 es de la familia Beta i SVSP de FANUC. "Packaged" es la palabra clave: este módulo integra tres amplificadores de servoeje independientes (L, M,N) y un amplificador de husillo completo en una sola cajaEn un torno CNC compacto o en un centro de mecanizado pequeño, esto sustituye lo que de otro modo serían cuatro módulos de accionamiento separados por una sola unidad, simplificando el gabinete de accionamiento,reducción del número de conexiones de bus de CC, y cortar el número de cables de fibra FSSB se ejecuta a la CNC.

La designación BiSVSP 20/20/40-11 codifica las clasificaciones de corriente y potencia en los cuatro canales de accionamiento, con el amplificador de husillo de 11 kW manejando el motor del husillo de la máquina.Con su suministro de energía incorporado y capacidad de regeneración, la unidad devuelve la energía de desaceleración del motor a la fuente de alimentación, un beneficio de eficiencia energética en máquinas con frecuentes ciclos de frenado del eje y del eje.

El A06B-6134-H302 está diseñado para máquinas herramientas CNC pequeñas y medianas: tornos compactos, centros de perforación,y centros de mecanizado simples en los que el sistema de accionamiento completo de la máquina encaja en una sola unidad empaquetadaPara máquinas más grandes con requisitos de eje de corriente más altos, la arquitectura de módulos separados Alpha i SVM/SPM es la plataforma adecuada.

Especificaciones clave

Sufijo #A y #C Confirmar antes de ordenar

El A06B-6134-H302 se produce en dos versiones de software:# Un(tipo A) y# C(tipo C). Estos difieren en la configuración interna del software y no son intercambiables.En la etiqueta del módulo instalado figura el número completo de la pieza, incluido el sufijo ?? confirmar si la máquina tiene la variante #A o #C y especificar en consecuencia. El ajuste del sufijo incorrecto produce un comportamiento incorrecto de la unidad o un fallo en la inicialización al arranque.

Prevención de caídas del eje de gravedad y contorno Cs

Dos características operativas de la serie A06B-6134 son dignas de mención para los usuarios de máquinas herramienta:

Prevención de caídas en el eje de gravedad:El módulo incluye un circuito de detección de fallos de alimentación incorporado que activa rápidamente el frenado del motor cuando se detecta una pérdida de alimentación.protección de las herramientas y piezas de trabajo en ejes con carga de gravedad sin depender de la lógica de freno externa.

Cs control de contorno:Para las funciones de control del contorno del eje del husillo (usadas en centros de giro multifunción), el módulo admite el sensor αi BZ, además del codificador de posición αi para la operación del eje Cs.

Preguntas frecuentes

P1: ¿Qué significa SVSP y en qué se diferencia de un módulo SVM estándar?

SVSP es la sigla de Servo Spindle Packaged, un único módulo que integra tanto el control del eje servo (ejes L, M, N) como el control del eje.Un SVM estándar (Servo Motor Module) maneja solo ejes servo y requiere un SPM separado (Spindle Motor Module) para el accionamiento del ejeEl formato SVSP está diseñado para máquinas CNC compactas donde la combinación de todas las unidades en una sola unidad reduce el espacio del gabinete, el cableado y el número de componentes.

P2: ¿Qué sucede si se instala #A donde se requiere #C?

Las variantes de software difieren en los conjuntos de parámetros de control de servo y huso, protocolos de comunicación y secuencias de inicialización.La instalación de la variante incorrecta hace que la unidad falle su verificación de inicio o se comporte incorrectamente. Siempre confirme el número completo de la pieza, incluido el sufijo de la etiqueta de la unidad instalada, antes de realizar el pedido.

P3: El módulo muestra una alarma al arranque. ¿Cómo se identifica el fallo?

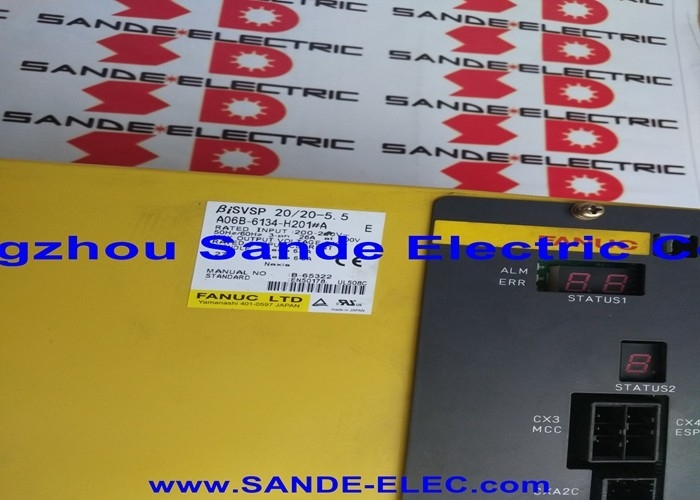

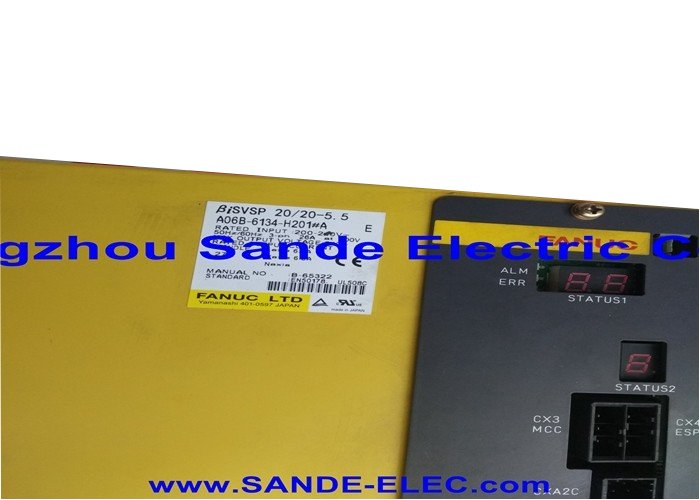

La serie A06B-6134 lleva dos indicadores de estado LED en la cara frontal.Para las definiciones de los códigos LED, véase el manual de mantenimiento del amplificador de servo/espindle de la serie βi de FANUC.Los cuatro canales de transmisión (L, M,N servo + huso) alarmando simultáneamente en el arranque suele indicar un problema de comunicación FSSB o un fallo de la fuente de alimentación en lugar de un fallo de un componente de eje individual.

P4: ¿Puede una variante diferente de A06B-6134 (por ejemplo, H301 o H303) sustituir al H302?

Diferentes variantes de H-sufijo en la serie A06B-6134 tienen diferentes nominaciones de corriente y configuraciones de potencia.El H302 (BiSVSP 20/20/40-11) no puede sustituirse por un H301 o un H303 sin comprobar que las corrientes nominales del servoeje y la potencia del husillo del motor de repuesto coinciden con las especificaciones originales.Verifique las calificaciones del módulo original y las matrículas del motor antes de aceptar un sufijo sustituto.

P5: ¿El A06B-6134-H302 requiere un módulo de alimentación PSM separado?

- No, no es así. The Beta i SVSP series includes its own built-in AC-to-DC conversion with regenerative capability — it connects directly to the 200–240V AC three-phase supply without requiring a separate PSM (Power Supply Module)Esta arquitectura autónoma es una de las principales ventajas del formato SVSP para las instalaciones de máquinas compactas.
