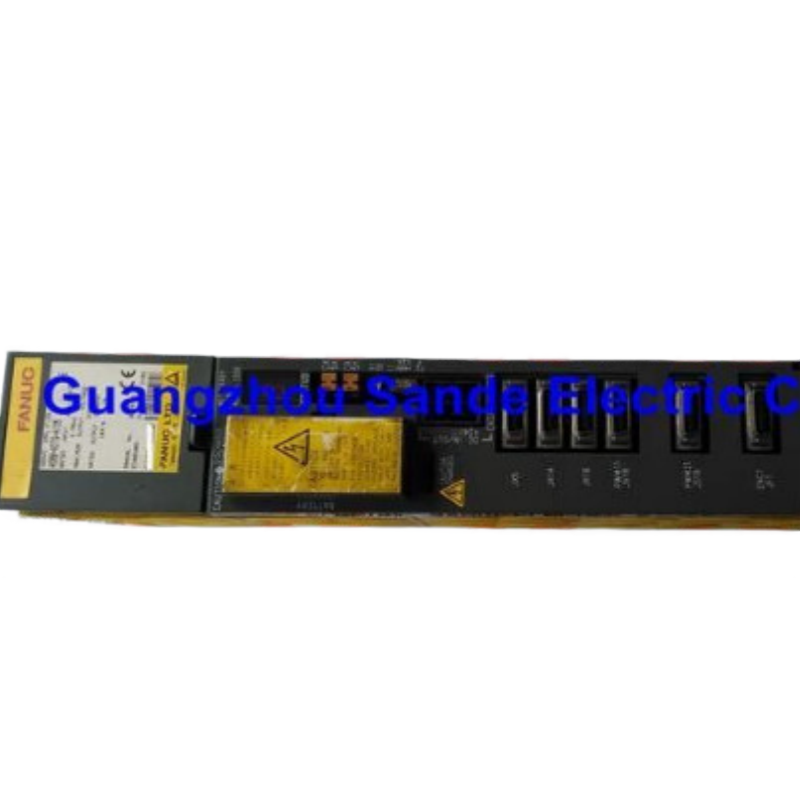

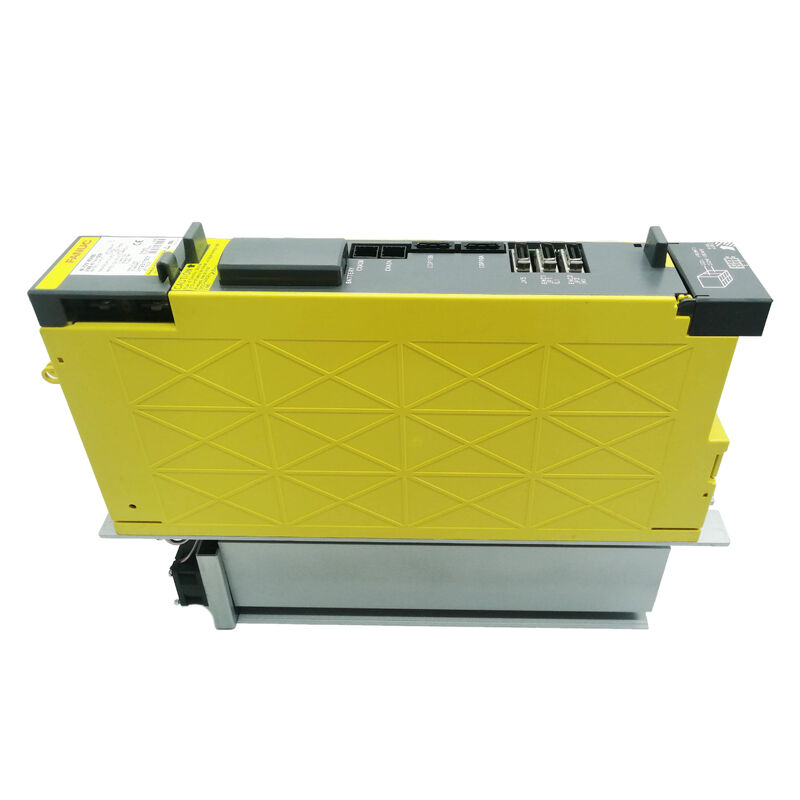

Unidad de amplificador servo AC FANUC A06B-6114-H104 — Descripción del producto

Un eje. Precisión total. Sin atajos.

No todos los ejes CNC necesitan compartir un módulo de accionamiento con su vecino. Para máquinas donde la gestión individual del eje, el diagnóstico de fallos aislado o la capacidad de corriente dedicada son más importantes que la compacidad del armario, un amplificador de un solo eje es la elección deliberada, no el compromiso. El A06B-6114-H104 es precisamente eso: un amplificador servo AC de un solo eje de la serie αi SV de FANUC, fabricado en Japón, diseñado para accionar un eje servo con toda la autoridad de control y la integración de retroalimentación del codificador por la que es conocida la plataforma αi de FANUC.

El sufijo H104 cuenta la historia completa de forma concisa. Dentro de la familia A06B-6114 αi SV, "H1xx" denota una configuración de un solo eje, y los dígitos finales especifican la corriente de salida nominal continua para ese canal de eje. Esta clasificación debe coincidir con los requisitos operativos del servomotor conectado a él, no aproximadamente, sino exactamente. El sistema de accionamiento de FANUC está parametrizado, no se autoconfigura, y la instalación de un amplificador no coincidente genera alarmas que no siempre apuntan directamente a la causa real.

La familia A06B-6114: Dónde encaja el H104

La serie αi SV de FANUC cubre una amplia gama de configuraciones de ejes y potencias de motor. La subfamilia A06B-6114 abarca variantes de un solo eje y de doble eje, cada una con diferentes niveles de salida de corriente para adaptarse a motores de diferentes tamaños. El H104 es una unidad de un solo eje, lo que lo sitúa junto a los H106, H115 y variantes similares de un solo canal, cada uno adecuado para diferentes perfiles de carga del motor. Las unidades de doble eje dentro de la misma familia llevan designaciones H2xx (H206, H208, etc.).

Esto es importante en la práctica porque los equipos de mantenimiento a menudo buscan un reemplazo del A06B-6114 sin especificar el sufijo, solo para descubrir que el stock disponible es un H206 de doble eje en lugar del H104 de un solo eje que necesitan. Los dos no son equivalentes pin a pin ni parámetro a parámetro. Si la ranura de accionamiento, el mazo de cables y la configuración del controlador de su máquina están configurados para una unidad de un solo eje, un reemplazo de doble eje requiere una reelaboración del armario y cambios de parámetros que extienden un simple intercambio a un ejercicio de ingeniería de varias horas.

Especificaciones

Quién compra realmente esta pieza

Comprender el perfil del comprador para el A06B-6114-H104 ayuda a establecer expectativas realistas sobre el proceso de adquisición.

Ingenieros de mantenimiento son los compradores más comunes, trabajando contra una máquina que ya está parada. Conocen su número de pieza exacto, ya han confirmado que el fallo está en el amplificador en lugar del motor o el codificador, y necesitan disponibilidad rápida combinada con la confianza de que la unidad ha sido revisada correctamente antes de su envío.

Reconstructores y modernizadores de máquinas obtienen esta pieza durante revisiones planificadas, comprando típicamente junto con otros componentes de accionamiento de la serie αi para reacondicionar un armario de accionamiento completo. Para este grupo, la capacidad de pedir varios componentes y enviarlos juntos es tan importante como el precio de la unidad.

Almacenistas de repuestos — instalaciones que operan varias máquinas equipadas con FANUC — compran el H104 de forma proactiva para tenerlo como repuesto de mantenimiento. La lógica es sencilla: tener una unidad verificada en el estante convierte una posible parada de producción de varios días en un cambio de accionamiento en el mismo turno.

Los tres tipos de compradores se benefician de verificar la disponibilidad de stock actual antes de realizar un pedido, ya que el suministro de variantes específicas de αi SV cambia según lo que se haya obtenido del inventario de máquinas desmanteladas.

Condición y garantía

Nuevo (original) — Stock de fábrica, nunca instalado, tiene una garantía de 12 meses. La primera opción para máquinas críticas para la producción y cualquier aplicación donde el amplificador verá una operación sostenida de alto ciclo desde el primer día.

Reacondicionado probado — Extraído de equipos de servicio, evaluado bajo carga y verificado funcional antes de la publicación. Tiene una garantía de 3 meses. Una opción sensata para máquinas al final de su vida útil de producción, aplicaciones de bajo ciclo de trabajo o compradores que construyen un stock de repuestos rentable donde la prima de garantía de una unidad nueva no está justificada por el programa de la máquina.

Ambas condiciones se envían en embalajes diseñados para proteger el accionamiento durante el tránsito internacional. La etiqueta de garantía debe permanecer intacta en cualquier unidad presentada para servicio de garantía.

Pedido, pago y envío

Tiempo de entrega: 2-4 días laborables desde la confirmación del pago hasta el envío.

Envío: DHL y FedEx para entrega internacional. Recogida local en Guangzhou disponible. Envío combinado en pedidos de varios artículos; solicite un presupuesto para varios componentes.

Pago: T/T (transferencia bancaria), PayPal, Western Union. PayPal aceptado en pedidos de hasta 500 USD. Transferencia bancaria para todos los valores de pedido.

Los derechos e impuestos de importación en el país de destino son responsabilidad del comprador.

Política de devoluciones — Clara y sencilla

Los productos que lleguen dañados, incompletos o que no coincidan con la descripción deben informarse el día de la entrega o el siguiente día hábil, con fotos si es posible. Las unidades que resulten no funcionales dentro de los 4 días posteriores a la recepción en condiciones de funcionamiento normales califican para devolución o reemplazo. Los daños causados por cableado incorrecto, instalación inadecuada o errores de parámetros no están cubiertos. No se aceptan devoluciones por cambios de opinión o pedidos de piezas incorrectas realizados sin verificación previa de compatibilidad. Todas las devoluciones deben llevar la etiqueta de garantía original y enviarse de vuelta en las mismas condiciones en que se recibieron.

Preguntas frecuentes

P1: Mi máquina utiliza un A06B-6114-H104. ¿Puedo sustituirlo por un A06B-6114-H106 si el H104 está agotado?

En resumen, no es un reemplazo directo. El H104 y el H106 son unidades αi SV de un solo eje dentro de la misma familia, pero tienen diferentes clasificaciones de corriente de salida continua por eje. Instalar una unidad de mayor clasificación en lugar de una de menor clasificación puede funcionar eléctricamente, pero requiere ajustes de parámetros del servo en el CNC para que coincidan con las características del nuevo amplificador. Si estos parámetros no se actualizan correctamente, el eje generará alarmas de accionamiento o se comportará de forma errática. Antes de sustituir un sufijo diferente, consulte las hojas de parámetros del servo de su máquina y confirme con un técnico con experiencia en FANUC que los cambios de parámetros están dentro del alcance. Si no está en posición de hacerlo de forma segura, esperar la unidad H104 correcta es el camino de menor riesgo.

P2: ¿Cómo sé con certeza que el amplificador servo es el componente defectuoso y no el motor o el codificador?

El diagnóstico de fallos de servo sigue una secuencia lógica. Primero, anote el código de alarma exacto mostrado por el controlador CNC: los códigos de alarma de FANUC para fallos de servo son lo suficientemente específicos como para indicar si el problema está en el accionamiento, el motor, la señal de retroalimentación del codificador o la comunicación entre el amplificador y el controlador. Segundo, inspeccione visualmente el amplificador en busca de signos de quemaduras o daños en los componentes. Tercero, si es posible, reemplace el amplificador sospechoso por una unidad que funcione correctamente de otro eje en la misma máquina; si la alarma sigue al amplificador a su nueva ranura, el amplificador está defectuoso; si permanece en la ranura original con un amplificador diferente, el motor o el cableado es la causa probable. Omitir esta secuencia de diagnóstico y pedir un amplificador de reemplazo antes de confirmar la fuente del fallo es el error más común, y más caro, en el mantenimiento de accionamientos CNC.

P3: El sufijo H104 termina en "04" — ¿ese número corresponde directamente a una corriente de salida continua específica en amperios?

Dentro de la convención de nomenclatura αi SV de FANUC, la parte numérica del sufijo se relaciona con la salida nominal del amplificador, pero no es una correspondencia directa de amperio por amperio a un número redondo. Los sufijos reflejan los niveles de clasificación internos de FANUC en lugar de un valor de corriente literal en amperios. La conclusión práctica es que debe hacer coincidir el amplificador de reemplazo por el número de pieza completo, no interpretando el sufijo numéricamente. Si necesita comprender las especificaciones eléctricas en detalle, por ejemplo, al evaluar si una variante sustituta es factible, el manual de Descripciones de la Serie αi de FANUC para su generación de controlador contiene las tablas completas de especificaciones de accionamiento.

P4: ¿Cuál es la vida útil esperada de este amplificador y qué causa típicamente que fallen?

Los amplificadores servo FANUC están construidos para una larga vida útil en entornos industriales, y muchas unidades de la serie αi han estado en funcionamiento continuo durante 15 años o más sin fallos. Cuando ocurren fallos, las causas más comunes son la degradación de los condensadores electrolíticos en el bus de CC (que tiende a aparecer como fallos intermitentes o comportamiento errático antes de un fallo catastrófico), el fallo de IGBT en la etapa de potencia de salida (generalmente causado por fallos en los devanados del motor, carga excesiva o transitorios de la fuente de alimentación), y el fallo del ventilador de refrigeración que provoca un apagado térmico. Vale la pena comprobar regularmente el estado del ventilador de refrigeración: un ventilador defectuoso es barato de reemplazar y evita el fallo mucho más costoso del amplificador que sigue si el estrés térmico se acumula sin control.

P5: ¿Es posible obtener un A06B-6114-H104 nuevo de fábrica directamente de FANUC, y cómo se compara eso con comprar a través de un proveedor de piezas?

FANUC vende repuestos a través de su red de servicio autorizada, y en regiones donde FANUC tiene una presencia de servicio activa, el pedido directo a través de la oficina o distribuidor local de FANUC es una opción. Las desventajas son el tiempo de entrega y el precio: la cadena de suministro directa de FANUC es confiable pero puede tener tiempos de entrega más largos que el mercado secundario, y los precios son típicamente más altos que las unidades reacondicionadas obtenidas de stock. Para los compradores en regiones donde la infraestructura de servicio local de FANUC es limitada, o en situaciones donde el tiempo de entrega del canal oficial no se ajusta a la ventana de tiempo de inactividad, el mercado secundario de unidades reacondicionadas probadas ofrece una alternativa práctica y rentable, siempre que el proveedor realice una verificación funcional antes del envío.

Las piezas confirmadas en stock se mueven rápido. Verifique la disponibilidad antes de que su horario dependa de ello.
