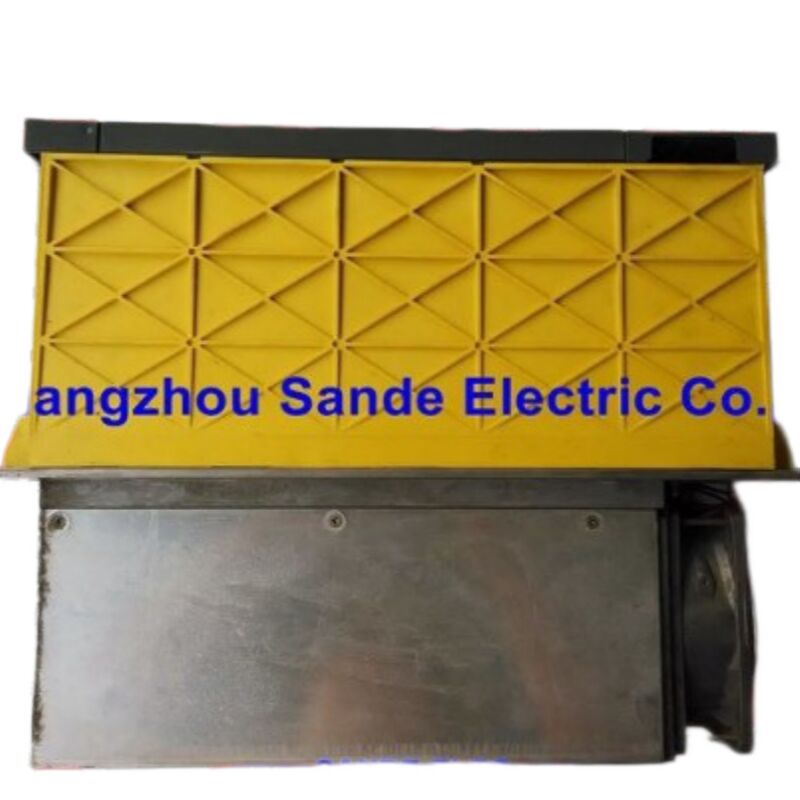

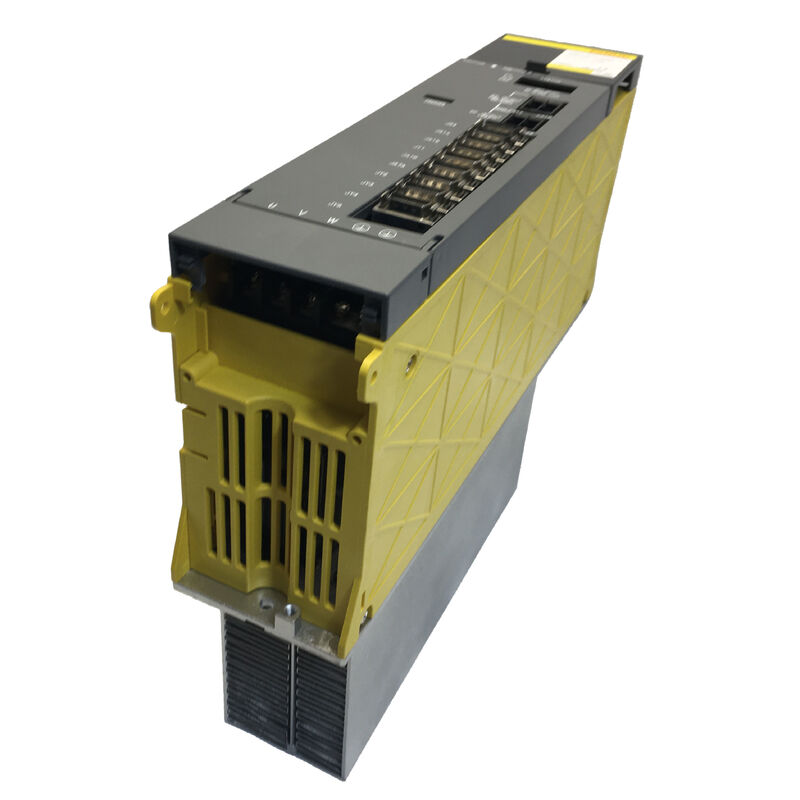

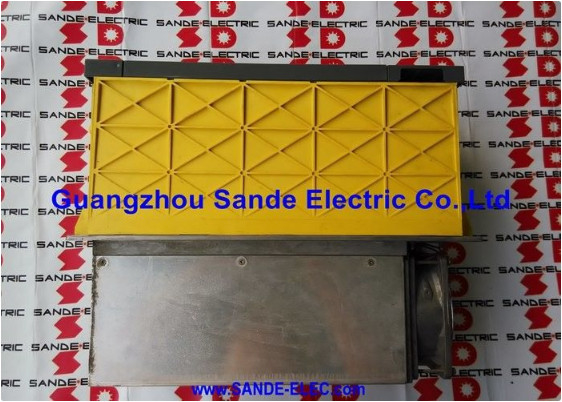

FANUC A06B-6102-H230 Unidad de Amplificador Servo AC — Descripción del Producto

Tres Ejes, Dos Ranuras de Unidad, Una Diferencia Crítica

Acérquese a un centro de mecanizado controlado por FANUC de finales de los 90 o principios de los 2000 y abra el gabinete de la unidad. En muchas configuraciones, encontrará los ejes X e Y atendidos por un módulo amplificador servo de doble eje, y el eje Z — el husillo vertical que soporta todo el peso de la herramienta de corte — manejado por separado, a menudo por un módulo con una clasificación de corriente significativamente mayor. La mecánica del movimiento vertical, la compensación de la gravedad y las demandas de par de los movimientos rápidos del eje Z simplemente requieren más de la unidad.

Ese es el entorno para el que fue diseñado el A06B-6102-H230. Pertenece a la familia de amplificadores servo de la serie α de FANUC, y dentro de esa familia, el H230 es un módulo de doble eje clasificado en un nivel de corriente de salida continua más alto que el H215. Para los ejes donde las cargas son mayores y las demandas de corriente son mayores, esta es la variante que especifica el sistema — y ajustar la incorrecta es una forma segura de generar alarmas de sobrecarga térmica hasta que alguien rastree el problema hasta el gabinete de la unidad.

Esta unidad se fabrica en Japón, tiene certificación CE y está disponible en condición nueva y reacondicionada. Si el H230 es el número en la documentación de su máquina o en la etiqueta del módulo que falló, siga leyendo.

H230 y H215 — Misma Serie, Trabajos Diferentes

Dado que estos dos números de pieza difieren solo en su sufijo, vale la pena abordarlos directamente. Tanto el A06B-6102-H215 como el A06B-6102-H230 son módulos de doble eje de la serie α de FANUC — misma familia de unidades, misma interfaz de comunicación, mismo factor de forma física, misma compatibilidad con el controlador. Lo que los separa es la corriente de salida nominal, que el sufijo codifica.

El "2" en ambas designaciones confirma la configuración de doble eje. Los dígitos finales — "15" frente a "30" — representan diferentes niveles de clasificación de corriente. El H230 se sitúa más alto en esa jerarquía que el H215. En términos prácticos, esto significa que el H230 se empareja con motores servo con un mayor consumo de corriente continua: motores de eje más grandes, cargas más pesadas o aplicaciones donde el motor experimenta una demanda de par sostenida y alta durante el funcionamiento normal.

Reemplazar un H215 donde se especifica un H230 — incluso temporalmente, incluso "solo para que la máquina funcione" — generalmente resultará en que la unidad alcance su umbral de protección térmica durante ciclos de carga pesada. La alarma puede no aparecer inmediatamente con trabajos ligeros, lo que hace que la desalineación sea fácil de pasar por alto inicialmente y más difícil de diagnosticar cuando la falla se presenta. La solución correcta es siempre la variante correctamente clasificada.

La sustitución inversa, instalar un H230 donde se especifica un H215, conlleva sus propios riesgos: la configuración de los parámetros para las clasificaciones de corriente del amplificador debe coincidir, y una desalineación aquí puede causar una regulación de corriente inestable en ejes de menor potencia. Ninguna dirección de sustitución de pieza incorrecta es benigna.

Especificaciones

Dónde Aparece el H230 en la Práctica

En un centro de mecanizado vertical típico de tres ejes que ejecuta un controlador FANUC Series 16 o 18, el gabinete de la unidad se organiza por asignación de eje y perfil de carga. Los ejes X e Y manejan el movimiento horizontal de la mesa — generalmente menor inercia, curvas de carga más predecibles. El eje Z se encarga del posicionamiento vertical bajo gravedad, a menudo con un husillo de bolas que debe contrarrestar tanto las fuerzas de corte como el peso del cabezal del husillo.

Para máquinas configuradas de esta manera, la unidad del eje Z a menudo tiene una clasificación de corriente más alta que la unidad X/Y en el mismo gabinete. Ahí es donde tiende a aparecer el H230 — no porque el número de ejes sea mayor, sino porque el motor al que sirve consume más corriente en condiciones de operación normales que los motores de los ejes más ligeros.

La misma lógica se aplica en centros de torneado con platos pesados, o en máquinas donde un eje ejecuta consistentemente cortadores de gran diámetro a velocidades de avance agresivas. El emparejamiento de unidades en estos gabinetes rara vez es arbitrario; el fabricante de la máquina especificó diferentes niveles de corriente para diferentes cargas de eje, y el número de pieza de la Serie α codifica exactamente esa decisión de ingeniería.

Al adquirir un reemplazo, la asignación del eje importa tanto como el número de pieza. Si la unidad fallida es la que sirve al eje Z en un centro de mecanizado de tres ejes, el H230 es probablemente la unidad correcta para esa ranura — pero siempre verifique contra la documentación de la máquina en lugar de asumir solo por la etiqueta del eje.

Qué Afecta la Fiabilidad a Largo Plazo de las Unidades en Instalaciones de la Serie α

La vida útil del amplificador servo en esta generación de unidades FANUC está estrechamente ligada a la gestión térmica. Los módulos IGBT internos y los circuitos del controlador de puerta generan calor proporcional a la corriente que se conmuta, y la arquitectura de enfriamiento depende del flujo de aire constante a través del gabinete y sobre las aletas de la unidad. En una máquina que ha estado funcionando durante quince o veinte años, los ventiladores montados directamente en los módulos amplificadores se encuentran entre los elementos de mantenimiento más pasados por alto — funcionan continuamente, acumulan polvo y cuando sus rodamientos comienzan a fallar, el flujo de aire disminuye antes de cualquier advertencia audible obvia.

Una unidad que funciona caliente durante meses antes de fallar puede haber dañado su circuito interno más allá de lo que las pruebas externas pueden revelar completamente — que es una razón por la cual una unidad reacondicionada probada de equipos debidamente desmantelados es una opción más confiable que una unidad extraída de historial incierto. El reemplazo del ventilador en el módulo amplificador, combinado con una limpieza exhaustiva del gabinete al instalar una nueva unidad, extiende significativamente la vida útil de la unidad de reemplazo.

La otra vía de falla común en las unidades de la Serie α son los condensadores del bus de CC, que se degradan con la edad incluso en condiciones de operación normales. En unidades que se han almacenado durante períodos prolongados en lugar de usarse activamente, vale la pena verificar el estado de los condensadores antes de colocar el módulo en una máquina de producción crítica sin un período de rodaje supervisado.

Garantía, Condición y Devoluciones

Unidades nuevas son stock original sin instalar, empaquetadas adecuadamente y cubiertas por una garantía de 12 meses. Estas son la opción correcta para máquinas críticas de producción donde los costos de tiempo de inactividad son significativos y las expectativas de fiabilidad son altas.

Unidades reacondicionadas probadas tienen una garantía de 3 meses y son adecuadas para programas de repuestos planificados, máquinas de baja utilización o situaciones donde el presupuesto es la restricción principal. Todas las unidades reacondicionadas se prueban funcionalmente antes de su publicación. Las unidades que no se pueden verificar según las especificaciones de funcionamiento no se publican independientemente de su condición visual.

Para reclamaciones de garantía: informe daños, entrega incompleta o discrepancias en la descripción el día de la llegada o el siguiente día hábil, con documentación fotográfica. Las unidades que resulten no funcionales dentro de los 4 días posteriores a la recepción en condiciones de operación normales califican para devolución. La garantía no cubre daños por instalación incorrecta, fallas del lado del motor o errores de parámetros introducidos después de la entrega. Las etiquetas de garantía originales deben permanecer intactas en cualquier unidad devuelta.

Logística de Pedido

Envío: 2 a 4 días hábiles después de la confirmación del pago. Transportistas: DHL y FedEx internacionalmente; recogida en almacén de Guangzhou disponible localmente. Envío combinado se ofrece cuando se piden varios componentes juntos — esto vale la pena solicitarlo al adquirir varios módulos de unidad para una sola máquina.

Pago: Transferencia bancaria T/T para todos los valores de pedido; PayPal y Western Union para pedidos de hasta USD $500.

Los compradores transfronterizos son responsables de todos los derechos de importación, impuestos y tarifas del país de destino. Estos deben tenerse en cuenta en el costo total de llegada al comparar opciones de adquisición.

Preguntas Frecuentes

P1: El gabinete de la unidad de mi máquina tiene dos módulos A06B-6102 — uno es H215 y el otro es H230. ¿Puedo usar una sola variante para almacenar ambas ranuras como repuestos?

No como repuesto directo para ambas posiciones sin ajustar los parámetros. El H215 y el H230 son diferentes niveles de clasificación de corriente, y la configuración de los parámetros servo del controlador CNC está configurada para coincidir con la variante de amplificador específica en cada ranura de unidad. Si instala un H230 en una ranura que anteriormente estaba ejecutando un H215, los datos de parámetros para ese eje deberán actualizarse para reflejar las diferentes características del amplificador — o el comportamiento de regulación de corriente será incorrecto. Mantener repuestos separados para cada variante es el enfoque más seguro para una máquina donde se utilizan ambos tipos. Si desea estandarizar en una variante, el trabajo de ingeniería requerido para validar el cambio debe realizarse deliberadamente y documentarse, no asumirse.

P2: ¿Cómo confirmo qué variante de doble eje de la Serie α requiere la ranura del eje Z en mi máquina, antes de realizar el pedido?

La fuente más confiable es la documentación eléctrica de la máquina — el diagrama de asignación de unidades o la hoja de datos de parámetros, que los fabricantes de máquinas suelen incluir en el manual de mantenimiento. Esto especificará el modelo del amplificador por eje. La segunda fuente es la placa de identificación de la unidad fallida: incluso si la unidad no es funcional, la etiqueta del número de pieza en la carcasa del módulo debe ser legible. Si ninguna es accesible, los datos de parámetros almacenados del controlador CNC a menudo incluyen códigos de tipo de amplificador servo para cada eje que se pueden leer a través de la pantalla de visualización de parámetros, que un técnico experimentado de FANUC puede cruzar con el número de pieza correcto. Realizar pedidos basándose solo en el nombre del eje ("la unidad Z") sin confirmar el modelo específico es un error común de adquisición que se evita fácilmente.

P3: La máquina arrojó una alarma servo en un eje, pero la unidad de accionamiento parece no estar dañada externamente. ¿Significa esto que la unidad no es el problema?

La apariencia externa no es un indicador confiable del estado de la unidad en los amplificadores de la Serie α. La mayoría de los modos de falla internos — degradación de IGBT, fallas del circuito del controlador, fallas de condensadores — no son visibles desde el exterior. El enfoque de diagnóstico antes de solicitar un reemplazo debe incluir: anotar el código de alarma exacto y buscar su significado en la lista de alarmas del controlador, verificar el motor y el cable de retroalimentación de ese eje en busca de continuidad y fallas de aislamiento, y si es posible, intercambiar el módulo de unidad sospechoso a una ranura de eje diferente para ver si la alarma sigue a la unidad. Si la alarma sigue a la unidad a su nueva ranura, la unidad se confirma defectuosa. Si la alarma permanece en el eje original después del intercambio, el problema probablemente esté en el motor, el cable o el cableado en lugar de la unidad en sí. Realizar este paso de intercambio primero puede ahorrar el costo de solicitar un reemplazo para el componente incorrecto.

P4: Estamos importando esta unidad internacionalmente. ¿Hay alguna documentación o consideración de cumplimiento que debamos tener en cuenta?

El A06B-6102-H230 tiene certificación CE y es fabricado en Japón por FANUC Corporation, lo que cumple con los requisitos de documentación para la mayoría de los destinos de importación industrial. Para la clasificación aduanera, las unidades de amplificador servo FANUC generalmente caen bajo la categoría de equipo de control industrial electrónico en la mayoría de los calendarios arancelarios, aunque el código HS específico variará según el país de destino. Los compradores deben confirmar el arancel de importación aplicable y cualquier permiso de importación requerido con su agente de aduanas antes de realizar el pedido, ya que estos varían significativamente según la región. Todos los derechos de importación, impuestos y tarifas de corretaje son responsabilidad del comprador. Si su destino requiere documentación de cumplimiento específica, comuníquese con el equipo de ventas al momento de la consulta — ellos pueden informarle sobre la documentación disponible.

P5: ¿Es posible reparar el A06B-6102-H230 en lugar de reemplazarlo?

 La reparación a nivel de placa de los amplificadores servo de la Serie α de FANUC es técnicamente posible y es ofrecida por algunas tiendas especializadas en reparación de electrónica industrial. La viabilidad depende del modo de falla específico: fusibles quemados o resistencias de puerta son reparaciones sencillas; el reemplazo del módulo IGBT es más complejo pero factible con el equipo y los componentes adecuados; el daño de trazas a nivel de PCB o el firmware corrupto generalmente no son económicos de abordar. La consideración práctica es el tiempo — el tiempo de respuesta de reparación en una tienda especializada se mide típicamente en semanas, mientras que una unidad de reemplazo del stock disponible se envía en días. Para máquinas en producción activa, la ruta de reemplazo casi siempre tiene un menor costo total de tiempo de inactividad. La reparación se vuelve más atractiva cuando la unidad es una variante obsoleta con disponibilidad muy limitada en el mercado secundario, lo que dificulta la obtención rápida de un reemplazo independientemente del costo. Para el H230, la disponibilidad actual del mercado debe verificarse directamente antes de comprometerse con la ruta de reparación.

Variante correcta. Clasificación de corriente correcta. Stock confirmado.
