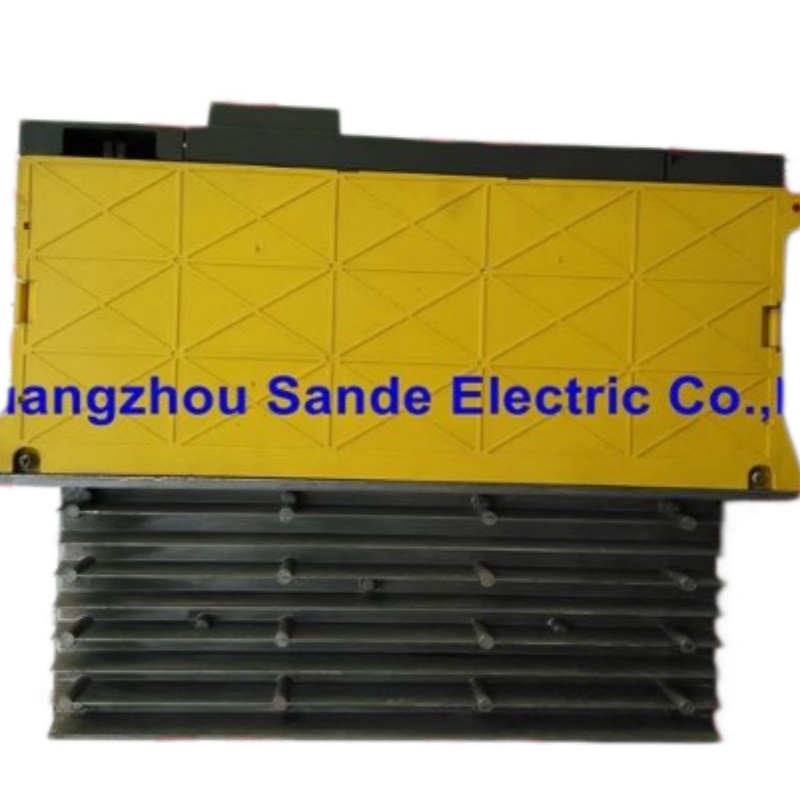

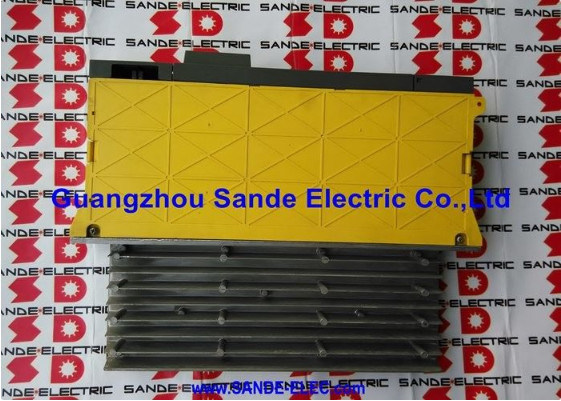

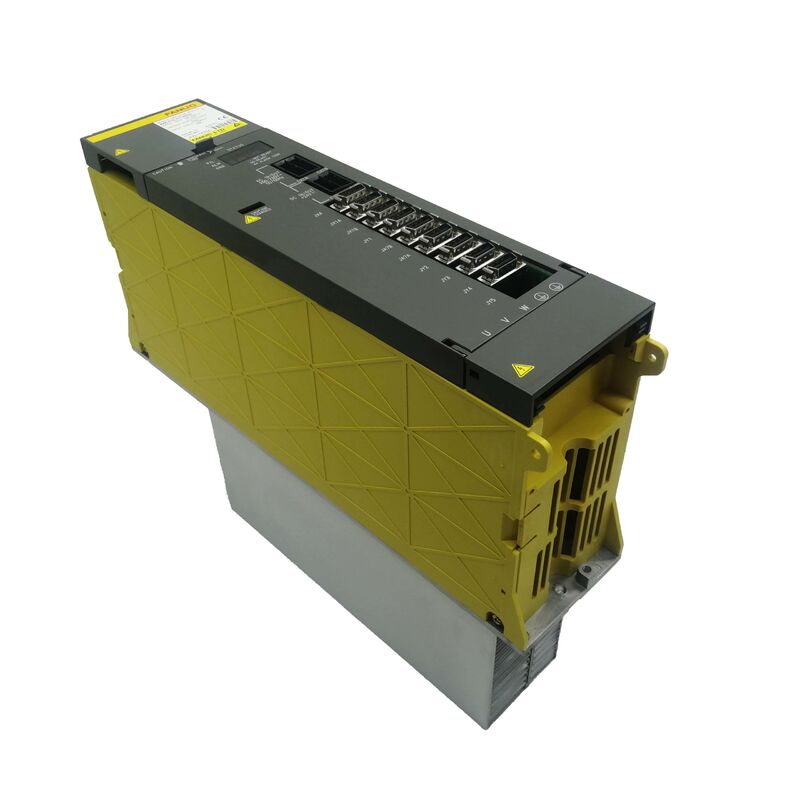

FANUC A06B-6102-H215 Unidad de servoamplificador de CA

Cuando la máquina es vieja pero la línea de producción todavía la necesita

No todas las máquinas herramientas CNC en una fábrica son nuevas.Las máquinas que hacen el trabajo diario más confiable son las que han estado funcionando durante quince o veinte añosCuando una de estas máquinas lanza una alarma de servo y se detiene,La pregunta no es siempre "deberíamos reemplazarlo¿?" A menudo es "¿qué tan rápido podemos poner el disco de nuevo en línea?"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000sSe fabrica en Japón, con certificación CE, y está disponible tanto en estado nuevo como en estado renovado.Esta página es para ti..

Serie α vs Serie αi Esta distinción es más importante de lo que piensas

Uno de los errores de abastecimiento más comunes en la adquisición de FANUC servo drive ocurre aquí mismo: los compradores que buscan una variante A06B-6102 reciben accidentalmente, o casi ordenan,una unidad A06B-6114 o A06B-6134 de la serie αiLos módulos pueden verse visualmente similares en los listados en línea, pero no son intercambiables, y la diferencia va mucho más allá de un solo dígito en el número de la pieza.

El A06B-6102 pertenece a la FANUCSerie α- una familia de accionamientos de generación anterior que utiliza una interfaz servo analógica para comunicarse con el controlador CNC.y variantes relacionadas) utiliza el bus serial de fibra óptica FSSB digital de FANUC para la comunicación de unidad a controladorEstos dos tipos de interfaz son arquitectónicamente incompatibles – un motor αi no puede ser introducido en una máquina de la serie α sin cambios en el controlador, revisión de parámetros y potencialmente sustitución del motor.

La serie α fue diseñada para trabajar con los controladores FANUC de las familias Serie 0, Serie 16, Serie 18 y Serie 21, entre otros.el A06B-6102 es la serie de accionamiento correctaSi su máquina ejecuta un controlador 0i, 30i, o 31i, usted está mirando a la familia de productos equivocados por completo.

Comprobar el modelo del controlador antes de ordenar toma dos minutos y evita un costoso error de envío.

Lo que el H215 nos dice de esta unidad

El sufijo número de parte de FANUC en la serie α contiene información técnica significativa en la cadena alfanumérica después de la H. En la designación H215:

ElEl número 2la posición indica que este es unmódulo de doble eje- una unidad física única que impulsa simultáneamente dos servoejes, compartiendo una sección de potencia común y proporcionando una regulación de corriente independiente para cada eje.Esta es la arquitectura estándar para los módulos de múltiples ejes de la serie α, donde una posición del bastidor de accionamiento maneja dos ejes de movimiento.

El"15"El componente identifica el nivel de potencia de salida de corriente específica para esta variante dentro de la configuración de doble eje.la corriente de salida nominal debe ajustarse a los servomotores de cada eje El funcionamiento de un motor cuyos requisitos exceden la potencia nominal del amplificador causará alarmas de sobrecarga térmica recurrentes;la instalación de un amplificador de gran tamaño para motores de muy baja corriente crea inestabilidad de posicionamiento fino debido a la falta de correspondencia de resolución en el circuito de retroalimentación de corriente.

Si la hoja de parámetros de su máquina o la placa de identificación de la unidad original fallida muestra H215, esa es la variante específica de la fuente.

Especificaciones

La realidad de abastecimiento de piezas de la serie α

Aquí hay algo que vale la pena entender sobre el mercado secundario de las unidades FANUC de la serie α: la disponibilidad se estrecha con el tiempo, no porque desaparezca la demanda,pero porque el conjunto de unidades recuperables se reduce a medida que las máquinas se desechan, reconstruidos con controladores más nuevos, o simplemente perdidos en el tiempo sin que sus componentes sean catalogados y guardados.

Una máquina que fue instalada en 1998 y ha estado funcionando de manera confiable no está en el programa de reemplazo de nadie hasta que la unidad falla.el equipo de mantenimiento descubre que los accionadores de la serie α que alimentan esa máquina ya no están en producción activa, y que las existencias globales consisten en lo que fue fabricado hace años, distribuido a varios revendedores y distribuidores de repuestos.Algunas variantes siguen estando realmente disponibles como nuevo en la caja de las cadenas de suministro de servicios de FANUC; otros están disponibles principalmente como unidades reacondicionadas extraídas de equipos desmantelados.

La disponibilidad actual de la variante H215 debe confirmarse inmediatamente antes de finalizar cualquier plan de adquisición.Contacta con el equipo de ventas para una verificación del stock en activo .

Opciones de condiciones y cobertura de garantía

Nuevo / estado originalLas unidades se desinstalarán, en el embalaje original o adecuado de protección, y llevarán un12 meses de garantíaEstos son adecuados para máquinas en producción continua donde las expectativas de fiabilidad son más altas.

Unidades reacondicionadas probadasSe recogen de máquinas desmanteladas o mejoradas, se limpian, se prueban funcionalmente bajo carga y se verifican antes de ser incluidas en la lista.garantía de 3 mesesy son una opción práctica para máquinas de menor utilización, existencias de repuesto de respaldo o escenarios de reparación sensibles al presupuesto en los que la prioridad es una unidad de trabajo verificada.

En ambos casos, la etiqueta original del módulo debe permanecer intacta y la unidad debe devolverse en el mismo estado en que se envió si se hace una reclamación de garantía.La garantía no cubre los daños físicos ocasionados durante la instalación, daños causados por fallos del lado del motor o problemas causados por ajustes incorrectos de los parámetros después de la instalación.

Pedidos y envíos

Los artículos se envían dentro de2 a 4 días hábilesLa entrega internacional se realiza a través de:DHL y FedExSe puede organizar una recogida en el almacén local de Guangzhou.El envío combinado está disponible para pedidos que cubren varios números de piezas útil cuando se adquieren varios componentes para una reconstrucción de una sola máquina o una actualización planificada del inventario de repuestos.

Opciones de pago:Transferencia bancaria T/T (todos los valores) PayPal y Western Union (pedidos de hasta USD $500).

Los compradores transfronterizos son responsables de los derechos de importación, los impuestos y las tarifas del país de destino.

Si las mercancías no han llegado dentro de los 10 días siguientes al envío, avísenos inmediatamente.Si las mercancías llegan dañadas, incompletas o no como se describe, informe el mismo día o el día hábil siguiente con fotografías cuando sea posible.Las unidades que no funcionen en un plazo de 4 días a partir de su recepción en condiciones normales de funcionamiento podrán ser devueltas o sustituidas..

Preguntas frecuentes

P1: Mi máquina utiliza un controlador FANUC Serie 18. ¿Es el A06B-6102-H215 la serie de accionamiento correcta para él?

Las unidades de la serie α A06B-6102 están diseñadas para interactuar con los controladores analógicos servocompatibles de FANUC, que incluyen las series 16, 18,y 21 familias, así como ciertas configuraciones de la serie 0 anteriorSi la interfaz de servo de su máquina es analógica en lugar de fibra óptica digital (FSSB), entonces sí la serie A06B-6102 es la familia de accionamiento adecuada.compruebe las hojas de datos de parámetros de su máquina o la placa de identificación de la unidad defectuosa en síLa familia de controladores por sí sola no confirma la variante del sufijo H; eso está determinado por las especificaciones del motor en cada eje.

P2: ¿Se puede utilizar una unidad de la serie αi (como la A06B-6114) como sustituto de la A06B-6102-H215 en una máquina más antigua?

No, no como un reemplazo directo sin un trabajo adicional significativo.Una unidad αi instalada en una máquina α Series no será reconocida por el controlador durante la inicializaciónPara realizar una función de intercambio de este tipo se requerirían cambios en el hardware del controlador, un nuevo cableado, la verificación de la compatibilidad del codificador del motor y una configuración completa de parámetros..Para una máquina que simplemente necesita que un accionamiento fallido sea reemplazado y devuelto a su especificación original, la fuente de la variante correcta A06B-6102 es el camino práctico.

P3: El sufijo H215 en nuestra unidad fallida parece dañado y es parcialmente ilegible. ¿Cómo confirmamos la variante exacta necesaria?

Si la etiqueta de la placa de identificación es ilegible, hay varias maneras de confirmar la variante correcta.las hojas de parámetros del servoaccionamientoEn segundo lugar, si otros ejes de la misma máquina utilizan el mismo modelo de accionamiento, el modelo de accionamiento de la máquina puede ser diferente.la etiqueta legible de esas unidades confirmará la varianteEn tercer lugar, los datos de parámetros del controlador CNC a veces pueden indicar las especificaciones del amplificador conectado.y tipo de controlador .

P4: Estas son unidades más antiguas. ¿Vale la pena reparar la máquina, o deberíamos considerar una modernización completa de CNC en su lugar?

Esta es una pregunta que muchos gerentes de mantenimiento se enfrentan con el envejecimiento de los equipos de la serie α, y la respuesta depende realmente de cada caso.Un reemplazo de unidad sourcing e instalación de una unidad similar A06B-6102 es típicamente el camino más rápido de regreso a la producción y conlleva el menor costo inmediatoUna modernización completa (reemplazo del controlador, accionamientos, motores y cableado) devuelve la máquina a la tecnología de generación actual, pero implica un tiempo de proyecto significativo, gastos de capital,y un período de inactividad que puede extenderse de días a semanas dependiendo de la complejidadSi el estado mecánico de la máquina es bueno y el fallo está aislado a la unidad, una sustitución directa suele tener sentido económico.Si la máquina ha sufrido fallas de accionamiento repetidas en varios ejes durante un corto período de tiempo, o si el fallo es sintomático de un deterioro eléctrico más profundo, una conversación de actualización se vuelve más relevante.

P5: Necesitamos mantener un stock de piezas de repuesto para varias máquinas que ejecutan unidades de la serie α. ¿Cuál es la forma más eficiente de obtener múltiples variantes a la vez?

En el caso de los programas de repuestos para máquinas múltiples, la presentación de una lista consolidada de todos los números y cantidades de piezas requeridas en una sola consulta es el enfoque más eficiente.Esto permite al equipo de ventas comprobar la disponibilidad en todas las variantes simultáneamente, identificar las que requieran un tiempo de entrega adicional o un abastecimiento alternativo, y ofrecer un envío combinado para reducir los costes de flete.También descubre las posibles carencias de existencias antes de que un fallo de la máquina genere urgenciaCuando se elabore una lista de piezas de repuesto para las unidades de la serie α, se deben incluir directamente los números de piezas de las placas de identificación del módulo en lugar de traducirlos desde la memoria.Las diferencias menores de sufijo entre las variantes pueden tener implicaciones técnicas significativas..

Reemplazo de la misma generación, existencias verificadas, envío mundial.
