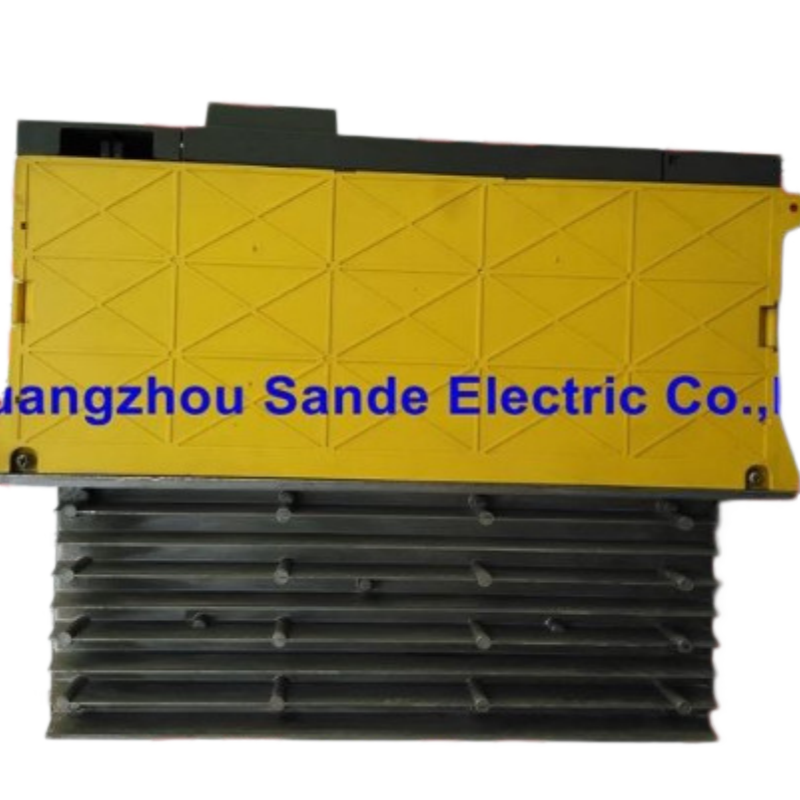

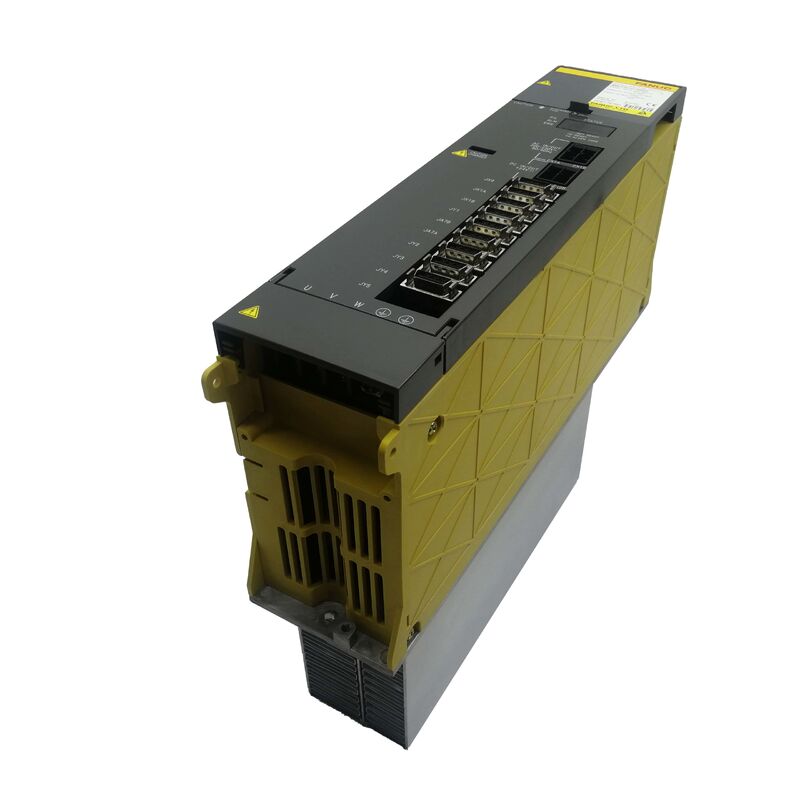

Unidad de amplificador servo AC FANUC A06B-6102-H211 — Descripción del producto

El eje que no necesita fuerza bruta aún necesita el variador adecuado

En el diseño de máquinas herramienta CNC, no todos los ejes son iguales. Los ejes que mueven la pieza de trabajo o soportan el cabezal del husillo bajo cargas de corte pesadas imponen demandas muy diferentes a sus variadores en comparación con los ejes responsables del posicionamiento preciso y de carga ligera: una mesa giratoria que indexa en pequeños incrementos, un eje auxiliar que controla un brazo cambiador de herramientas o el eje de avance fino en una rectificadora donde el movimiento suave a baja velocidad es más importante que la capacidad de corriente pico.

El FANUC A06B-6102-H211 está construido exactamente para este extremo del espectro. Se sitúa en el nivel de menor corriente nominal dentro de la familia de amplificadores de doble eje de la serie α — el H211 — emparejado con los servomotores que alimentan ejes más ligeros donde el consumo de corriente se mantiene bien dentro de límites moderados durante el funcionamiento normal. Instalar un amplificador sobredimensionado en estos ejes no mejora el rendimiento; de hecho, puede comprometer la estabilidad del posicionamiento fino al introducir desajustes de resolución en el bucle de retroalimentación de corriente. La variante correcta para el eje correcto es lo que permite que toda la máquina funcione según lo previsto por su diseñador.

Esta unidad se fabrica en Japón, tiene certificación CE y está disponible tanto en estado nuevo como reacondicionado y probado. Si A06B-6102-H211 es el número documentado para su ranura de variador defectuosa, esta página cubre todo lo que necesita para tomar una decisión de abastecimiento segura.

Lectura del armario del variador: H211, H215 y H230 lado a lado

Las máquinas que ejecutan variadores FANUC de la serie α a menudo tienen más de un módulo A06B-6102 en el armario, y con frecuencia son variantes diferentes, porque diferentes agrupaciones de ejes soportan diferentes perfiles de carga. Comprender cómo se relacionan estas tres variantes comunes entre sí ayuda a aclarar por qué el número de pieza debe coincidir con precisión con su ranura, no sustituirse libremente.

Los tres comparten el mismo factor de forma física, la misma interfaz de servo analógica con el controlador FANUC y el mismo diseño de conector de bus de variador. Eso es precisamente lo que hace que la sustitución accidental sea un riesgo: parecen intercambiables en un estante o en un listado, pero los datos de parámetros del CNC están configurados para el nivel de corriente específico de cada ranura. Si se instala un H230 en una ranura H211 sin actualizar los parámetros del amplificador, el bucle de regulación de corriente se comportará incorrectamente, lo que podría causar oscilaciones o inestabilidad del eje a bajas velocidades, el rango de operación exacto en el que estos ejes más ligeros pasan la mayor parte de su tiempo de trabajo.

Lo que H211 le dice sobre esta unidad

En la convención de números de pieza de la serie α de FANUC, el sufijo después de la H codifica la configuración del eje del variador y el nivel de salida de corriente en un patrón consistente. Para el A06B-6102-H211:

El "2" inicial confirma que se trata de un módulo de doble eje — una unidad física que controla dos ejes servo simultáneamente. Esto es estándar para la familia A06B-6102: una sección de alimentación compartida con regulación de corriente independiente por eje, lo que permite controlar dos ejes desde una sola ranura de variador en el armario.

El "11" final sitúa esta variante en el extremo inferior de la escala de corriente nominal dentro de la línea de doble eje de la serie α. Es el nivel que se corresponde con servomotores con requisitos de corriente continua más bajos, motores comúnmente utilizados en los ejes más ligeros y orientados a la precisión en un sistema CNC.

Una nota práctica para los compradores: la URL de esta página contiene la cadena "AO6B-6IO2-H2II" — este es un artefacto común de OCR y renderizado de fuentes donde el número cero (0) se lee erróneamente como la letra O, y el número uno (1) se lee erróneamente como la letra I. El número de pieza real es inequívocamente A06B-6102-H211 con todos los caracteres numéricos. Al cruzar referencias con la documentación de la máquina, verifique siempre con la placa de identificación física y trate la confusión de caracteres ópticos en los listados digitales como un peligro conocido con los números de pieza FANUC.

Especificaciones

Dónde encaja el H211 en configuraciones de máquinas reales

El nivel de corriente más bajo del H211 lo hace muy adecuado para los siguientes escenarios, todos los cuales son comunes en el campo:

Tornos y centros de torneado CNC de formato pequeño con servomotores compactos en sus ejes de corredera transversal y carro. Estas máquinas no requieren la reserva de corriente de un centro de mecanizado grande, y sus servomotores se corresponden en consecuencia. Un armario de variadores en esta configuración puede utilizar módulos H211 en su totalidad, en lugar de la disposición mixta H211/H230 que se ve en máquinas más pesadas de tres ejes.

Máquinas de electroerosión por hilo, donde el movimiento del eje es lento, muy preciso e implica una carga mecánica mínima contra la pieza de trabajo. Las demandas de corriente en los ejes servo de este tipo de máquina son consistentemente bajas, y un amplificador de nivel inferior es la especificación correcta para ese entorno operativo.

Ejes giratorios e indexadores en centros de mecanizado donde los ejes de trabajo principales (X, Y, Z) pueden usar módulos de mayor corriente, pero un cuarto o quinto eje auxiliar que controla una mesa giratoria o un cabezal indexador opera bajo cargas mucho más ligeras. En esta configuración mixta, los módulos H211 para los ejes más ligeros y los H215 o H230 para los ejes principales en el mismo armario es una disposición común.

Fresadoras antiguas con servomotores compactos, donde el constructor original de la máquina seleccionó motores más pequeños específicamente adaptados al envolvente de corte y al recorrido del eje del diseño. Estas máquinas a menudo tienen un armario completo de módulos de variador de menor corriente.

Condición y garantía

Unidades nuevas / originales son stock de fábrica sin instalar en embalaje adecuado, cubiertas por una garantía de 12 meses. Estas son la opción correcta cuando la máquina está en producción continua y las expectativas de fiabilidad son las más altas.

Unidades reacondicionadas y probadas provienen de máquinas desmanteladas o actualizadas, han sido verificadas funcionalmente en condiciones de operación y tienen una garantía de 3 meses. Son una opción práctica para stock de repuesto planificado, máquinas de baja utilización o reparaciones sensibles al presupuesto donde el objetivo es una unidad que funcione correctamente.

Todas las reclamaciones de garantía requieren que la etiqueta original permanezca intacta. Las unidades que lleguen dañadas, incompletas o que no coincidan con la descripción deben informarse el día de la llegada o el siguiente día hábil, con fotografías siempre que sea posible. Las unidades no funcionales dentro de los 4 días posteriores a la recepción en condiciones de operación normales califican para devolución o reemplazo. La garantía no cubre daños por instalación incorrecta, propagación de fallas del lado del motor o errores de configuración de parámetros aplicados después de la entrega.

Pedido y logística

Envío: 2 a 4 días hábiles después de la confirmación del pago, desde nuestro almacén de Guangzhou.

Envío: DHL y FedEx para entrega internacional. La recogida en el almacén local de Guangzhou está disponible y se puede organizar directamente. El envío combinado se aplica cuando se piden varias piezas juntas, una opción útil al adquirir varios componentes de variador para una sola reparación de máquina o un programa de piezas de repuesto que cubra varias máquinas.

Pago: Transferencia bancaria T/T para todos los valores de pedido. PayPal y Western Union para pedidos de hasta 500 USD.

Aduanas: Todos los derechos de importación, impuestos y tarifas del país de destino son responsabilidad del comprador. Los compradores en regiones donde el servicio estándar de DHL/FedEx está restringido o no está disponible deben ponerse en contacto con el equipo de ventas antes de realizar un pedido para discutir arreglos logísticos alternativos. No asuma la disponibilidad del servicio para todos los destinos sin verificar primero.

Preguntas frecuentes

P1: No puedo conseguir el H211 rápidamente y la máquina está parada. ¿Puedo sustituir temporalmente un H215 para que la producción funcione mientras espero la pieza correcta?

Físicamente, un H215 encajará en la misma ranura que un H211; el factor de forma es idéntico. Sin embargo, para que funcione correctamente, es necesario actualizar el parámetro del amplificador servo en el CNC para que coincida con las características de corriente nominal del H215. Sin ese cambio de parámetro, el bucle de regulación de corriente para ambos ejes de ese módulo operará con datos de referencia incorrectos, lo que puede causar errores de posicionamiento fino, inestabilidad a baja velocidad o estados de alarma inesperados. La actualización del parámetro en sí no es técnicamente difícil para alguien familiarizado con la configuración de parámetros servo FANUC, pero debe realizarse y luego verificarse con movimientos de prueba del eje antes de confiar la máquina a la producción. El riesgo clave es que la solución temporal pueda alterar la sintonización servo de la máquina de maneras que afecten sutilmente la calidad de la pieza; siempre vuelva a la variante H211 correcta y restaure los parámetros originales tan pronto como la pieza correcta esté disponible.

P2: ¿Por qué la lista de productos muestra "AO6B-6IO2-H2II"? ¿Es este un número de pieza diferente?

No, es el mismo número de pieza renderizado a través del reconocimiento óptico de caracteres (OCR). FANUC utiliza una fuente en algunas de sus etiquetas donde el número "0" (cero) y la letra "O" son visualmente similares, al igual que el número "1" (uno) y la letra "I". Cuando las etiquetas de los números de pieza se escanean o se escriben a partir de fotografías, estos caracteres con frecuencia se transponen en los registros digitales. El número de pieza correcto es siempre A06B-6102-H211, todo numérico después de la letra inicial A. Al buscar esta pieza o cruzar referencias con la documentación de la máquina, trate "AO6B-6IO2-H2II" y "A06B6102H211" como la misma unidad. Las placas de identificación físicas en los equipos FANUC son la referencia autorizada; las transcripciones digitales deben verificarse con la etiqueta de hardware real.

P3: Nuestra máquina ha estado almacenada durante aproximadamente dos años antes de ser puesta en servicio. El variador no falló, simplemente se almacenó con la máquina. ¿Necesitamos hacer algo antes de encender el variador?

El almacenamiento prolongado introduce dos posibles preocupaciones para los amplificadores servo de esta generación. Primero, los condensadores electrolíticos en la sección del bus de CC pierden gradualmente su capacidad de carga cuando no se alimentan durante un período prolongado, un proceso llamado degradación de condensadores. Para períodos de almacenamiento de dos años o más, se recomienda una secuencia de encendido controlada: aumente gradualmente el variador utilizando un transformador variable (variac) a voltaje reducido durante un período de treinta a sesenta minutos, permitiendo que los condensadores se reformen en condiciones suaves antes de aplicar el voltaje completo. Segundo, cualquier conector o superficie de contacto que haya estado expuesta a la humedad durante el almacenamiento debe inspeccionarse en busca de oxidación antes de conectarlo. Internamente, el variador en sí debe inspeccionarse en busca de evidencia de daños por condensación. Si el entorno de almacenamiento estaba climatizado y la unidad se almacenó en su embalaje original, el riesgo es menor, pero el paso de acondicionamiento de los condensadores es una precaución sensata independientemente de las condiciones de almacenamiento.

P4: Gestionamos el mantenimiento de varias máquinas CNC pequeñas y varias han sido marcadas por posibles problemas de variador. ¿Hay alguna forma de probar el estado del variador sin quitar y enviar los módulos?

 La evaluación in situ del estado de los amplificadores servo de la serie α tiene algunos límites prácticos, pero existen enfoques de diagnóstico útiles que no requieren la extracción del módulo. La pantalla de diagnóstico servo del controlador CNC puede mostrar datos de retroalimentación de corriente, error de velocidad y error de posición en tiempo real; los patrones inusuales en estos valores durante el movimiento normal del eje pueden indicar una degradación relacionada con el variador antes de que ocurra una falla completa. Los LED de estado del amplificador también proporcionan información sobre el historial de fallas en muchos módulos de la serie α: un patrón de alarmas transitorias recurrentes que se borran al reiniciar, o alarmas que se correlacionan con condiciones de carga específicas, a menudo apunta a un variador con un rendimiento térmico marginal o conmutación IGBT debilitada. La inspección física de los ventiladores de refrigeración del variador vale la pena: los ventiladores defectuosos o lentos son una causa principal de deterioro acelerado del variador. Si un eje específico ha estado generando alarmas servo intermitentes durante varios meses sin una causa clara del motor o del cable, el módulo variador para ese eje es un próximo foco razonable de investigación.

P5: Estamos comprando varias piezas en múltiples pedidos durante los próximos meses como parte de un programa de mantenimiento planificado. ¿Hay una forma preferida de estructurar estas compras para obtener el mejor resultado en precios y envío?

 Para un programa de mantenimiento estructurado que cubra varias máquinas durante un período prolongado, el enfoque más eficaz es presentar una lista consolidada de requisitos por adelantado — todos los números de pieza anticipados, cantidades estimadas y plazos aproximados — incluso si los pedidos individuales se realizarán en etapas. Esto permite al equipo de ventas verificar la disponibilidad global de todas las variantes requeridas a la vez, señalar aquellas que tienen stock limitado o plazos de abastecimiento más largos, y establecer expectativas sobre qué artículos deben priorizarse en pedidos anteriores. También crea la base para discutir acuerdos de envío combinado en lotes de piezas, lo que reduce el costo de flete por unidad en comparación con los envíos individuales. Los gerentes de mantenimiento que planifican la adquisición de piezas de repuesto de la serie α trimestralmente en lugar de de forma reactiva, generalmente enfrentan menos situaciones de abastecimiento de emergencia y menores costos totales de piezas: el mercado secundario para estos variadores recompensa a los compradores que no operan bajo presión de parada de producción.

Nivel correcto. Eje correcto. Stock confirmado de origen japonés.
