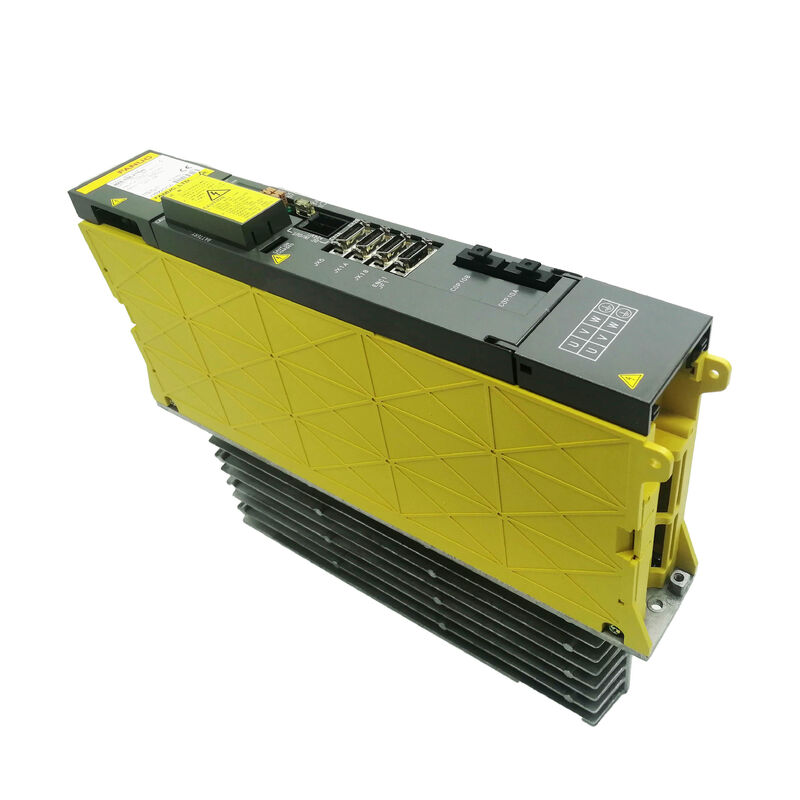

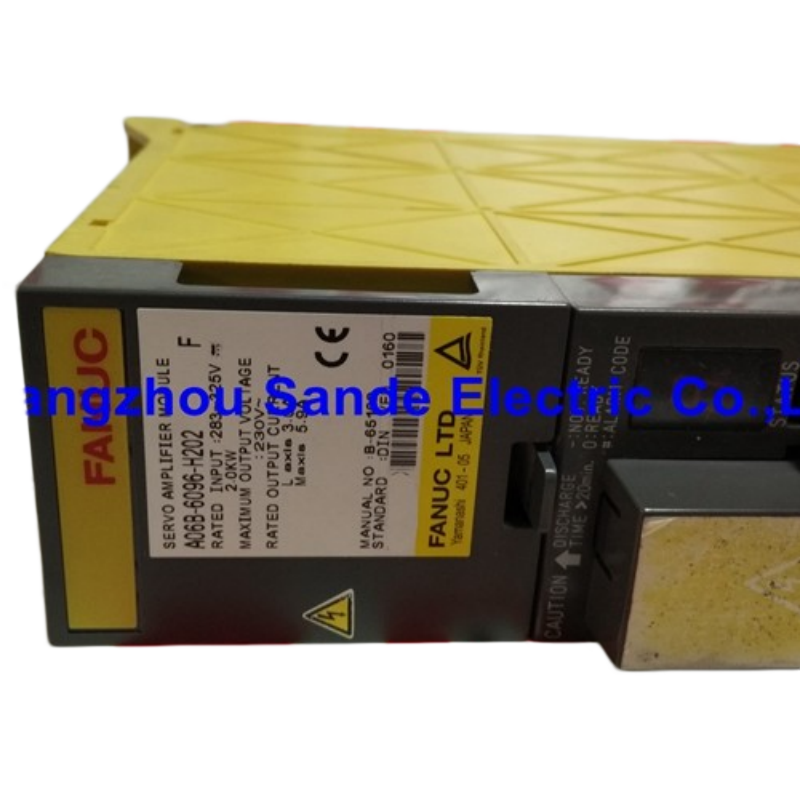

Unidad de servoamplificador de CA FANUC A06B-6096-H207 Descripción del producto

Cuando el conteo del eje no se divide en tres

La mayoría de la gente se imagina una máquina CNC básica como un sistema de tres ejes X, Y, Z. Pero una parte significativa de los equipos controlados por FANUC más antiguos que funcionan en las fábricas de hoy se construyeron con cuatro, cinco,o más ejes controlados desde el principioEn estas configuraciones, el eje de la máquina de girar es el siguiente: un cuarto eje para una mesa giratoria, un quinto para una cabeza de inclinación, un eje adicional para el cambio automático de herramientas o un segundo husillo sincronizado en un centro giratorio.el gabinete de accionamiento no contiene un único módulo de tres ejes y llamarlo hecho .

El A06B-6096-H207 es precisamente el módulo que llena los huecos en esas configuraciones.Se combina con módulos de tres ejes como el H302 para construir gabinetes para máquinas con cuatro, con cinco o seis ejes controlados, o que se encuentra solo en máquinas de dos ejes en las que el grupo de ejes completo encaja perfectamente dentro de una unidad de dos ejes.incluso si proviene de la misma familia de productos.

Si A06B-6096-H207 es el número en la etiqueta del módulo fallido de su máquina o en su documentación de mantenimiento,Esta página aborda su situación específica de abastecimiento.

H207 vs H302

Tanto el A06B-6096-H207 como el A06B-6096-H302 pertenecen a la serie A06B-6096 de FANUC, lo que significa que comparten la misma generación, la misma compatibilidad de controlador,y la misma arquitectura de accionamiento generalLo que los separa es el número de ejes codificado en su sufijo y el nivel de clasificación actual que sigue.

Una máquina con cuatro ejes controlados podría ejecutar un solo H302 para el grupo primario X/Y/Z y un solo H207 para el cuarto eje ¢ utilizando ambos módulos juntos para cubrir todo el sistema.En esa configuración, los dos módulos tienen números de piezas diferentes, pero funcionan uno al lado del otro en el mismo gabinete, conectados al mismo controlador.los tres ejes primarios continúan funcionando (si el H302 es saludable), mientras que el cuarto eje omite un patrón que es en sí mismo un indicador de diagnóstico útil que apunta directamente al módulo H207.

Una máquina con sólo dos ejes controlados, por ejemplo, un torno directo de dos ejes, o una máquina de perforación especializada, puede utilizar solo el H207, sin ningún H302 en el gabinete.

En ambos casos, el reemplazo correcto es el H207, no el H302.y las configuraciones de parámetros en el controlador CNC se ajustan a la variante de módulo específico en cada ranura.

Comprensión del sufijo H207

En el esquema de denominación de la serie A06B-6096, el sufijo después de H contiene dos piezas de información:

El número 2El dígito principal confirma que se trata de unmódulo de doble eje, capaz de conducir de forma independiente dos servoejes desde una sola unidad física con una sección de potencia compartida.

"07"Los últimos dígitos identifican el nivel de potencia actual para esta variante, que es diferente del nivel "02" del H302 y refleja un conjunto diferente de requisitos de compatibilidad del motor.El nivel actual del H207 se corresponde con los motores específicos conectados a sus dos ejes; el uso de un H207 en una ranura que se especificó para un nivel de corriente diferente requiere cambios de parámetros y verificación de compatibilidad, no solo un intercambio físico.

Un problema constante en el abastecimiento de piezas de la serie FANUC 6096:la dirección URL de este listado de productos contiene "AO6B-6O96-H2O7" donde los ceros numéricos aparecen como la letra O debido al reconocimiento óptico de caracteres de las fuentes de etiqueta de FANUC. El número de la parte real es siempreSe aplicarán los siguientes requisitos:con caracteres exclusivamente numéricos después de la letra A. Al buscar, hacer referencia cruzada a la documentación o confirmar con un proveedor, tratar ambas formas de cadena como si representaran la misma unidad.

Especificaciones

Dónde se utiliza el H207: una mirada más cercana a las configuraciones reales de la máquina

Las máquinas que requieren específicamente un H207 se dividen en dos grandes categorías, y saber cuál se aplica a su situación ayuda a establecer expectativas realistas para el proceso de abastecimiento.

Máquinas de varios ejes con configuraciones de módulos mixtos.Un centro de giro de cuatro ejes con X, Z, C (posicionamiento del husillo) y un eje de subhusillo podría utilizar un H302 para los tres ejes primarios y un H207 para el cuarto.Los centros de mecanizado de cinco ejes con una configuración de cabeza giratoria/inclinada a veces distribuyen las asignaciones de ejes entre dos o tres módulos de diferentes tiposEn estos gabinetes mixtos, el H207 es casi siempre el módulo que maneja los ejes suplementarios – los que extienden la máquina más allá de una operación básica de tres ejes.Cuando estos ejes dejan de funcionar y los ejes primarios continúan normalmente, el H207 es el foco inmediato.

Máquinas independientes de dos ejes.En un torno CNC dedicado de dos ejes, una máquina de rectificación de perfiles o una unidad de perforación de dos ejes, el H207 puede ser el único servoamplificador en el gabinete.cualquier alarma de servo en cualquiera de los ejes apunta al único módulo H207 como el principal sospechoso (después de descartar las causas del motor y el cable).

En ambos casos, el H207 no es un componente secundario o de menor importancia, sino el accionamiento del que dependen enteramente los ejes afectados.y su fallo detiene esos ejes tan completamente como un fallo de módulo de tres ejes detiene una máquina de tres ejes.

El factor de edad: qué esperar de los componentes de la serie 6096 hoy

La serie A06B-6096 fue producida para servir a las familias de controladores FANUC que estaban en despliegue activo durante la década de 1980 y en la década de 1990.Las máquinas construidas alrededor de este hardware han estado en servicio desde hace entre veinticinco y cuarenta añosLos que todavía se producen hoy en día representan una categoría específica: equipos mecánicamente sólidos, bien mantenidos,A menudo en instalaciones donde el coste de capital de reemplazo no está justificado por la productividad continua de la máquina..

Los componentes de estas máquinas - accionamientos, fuentes de alimentación, servomotores - han estado funcionando en estas condiciones durante décadas.Algunos están en excelente estado porque la máquina funcionó ciclos de trabajo moderados en un entorno controladoOtros muestran acumulación de desgaste: electrolitos que se han desviado de las especificaciones, IGBT con eficiencia de conmutación reducida,conectores que han pasado por cientos de expansiones y contracciones térmicas. A tested refurbished unit from a decommissioned machine of similar vintage may actually offer better remaining service life than a unit that has been operating continuously at the edge of its thermal limits for twenty years.

Esta realidad generacional también da forma al mercado secundario. Las unidades A06B-6096-H207 están disponibles principalmente cuando el equipo se desactiva, se actualiza con controladores más nuevos,o separados después de una falla total de la máquinaLa oferta no es constante o predecible la disponibilidad depende de lo que ha entrado recientemente en el mercado secundario, y las variantes específicas pueden ser abundantes un mes y escasas al siguiente.Para las instalaciones que saben que utilizan máquinas equipadas con H207, comprobar las existencias actuales y asegurar una reserva confirmada es una estrategia más fiable que asumir que la pieza estará disponible cuando se necesite con urgencia.

Condición y garantía

Unidades nuevas / originales¢ Las existencias de fábrica desinstaladas en un embalaje adecuado.12 meses de garantíaEstos representan el nivel de fiabilidad más alto y son la elección correcta para máquinas en entornos de producción exigentes.

Unidades reacondicionadas probadas- Recuperados de máquinas desmanteladas o reequipadas, limpiados y sometidos a pruebas funcionales bajo carga antes de su inclusión en la lista.garantía de 3 mesesPara los programas de existencias de repuesto planificados, máquinas de menor utilización o situaciones en las que el presupuesto para una nueva unidad no esté disponible,Las unidades reacondicionadas probadas proporcionan un componente de trabajo verificado a un coste reducido..

Todas las devoluciones de garantía deben incluir la etiqueta original intacta. Informe de daños, entrega incompleta o desajustes de descripción el día de llegada o el día hábil siguiente.Las unidades que se encuentren fuera de funcionamiento dentro de los 4 días siguientes a su recepción pueden ser devueltas.La garantía no se extiende a los daños causados por una instalación incorrecta, fallas del lado del motor o errores de parámetros aplicados después de la entrega.No se aceptan devoluciones por compras de artículos equivocados o cambio de opinión .

Pedidos y envíos

Despacho:2 a 4 días hábiles desde la confirmación del pago, almacén de Guangzhou.

Portaaviones:DHL y FedEx para la entrega internacional, recogida de almacén local disponible en Guangzhou con arreglo previo.

Transporte combinado:Disponible cuando se ordenan varios componentes juntos. Útil cuando se obtienen tanto un H207 como otros componentes de accionamiento o controlador para la misma máquina.

Pago:Transferencia bancaria T/T (todos los valores). PayPal y Western Union aceptados para pedidos de hasta USD $500.

Las autoridades aduaneras:Todos los derechos de importación, impuestos y tasas de corretaje aduanero del país de destino son responsabilidad del comprador.Los compradores en regiones con limitaciones de servicio DHL/FedEx deben ponerse en contacto con el equipo de ventas antes de realizar un pedido para discutir las alternativas logísticas disponibles.

Preguntas frecuentes

P1: Mi máquina tiene un A06B-6096-H302 y un A06B-6096-H207 en el mismo gabinete de accionamiento. El cuarto eje ha dejado de funcionar, pero los otros tres ejes están bien. ¿Confirma esto que el H207 ha fallado??

El patrón de síntomas que usted describe, pérdida de un grupo de eje mientras el otro permanece operativo, es consistente con un fallo del módulo H207.y es uno de los indicadores de diagnóstico más limpio se encontrará con este tipo de configuración del gabineteSin embargo, antes de concluir que el módulo ha fallado, vale la pena comprobar dos cosas: primero, si el código de alarma que se muestra en el controlador CNC es una falla de servo accionamiento o un error de codificador / retroalimentación,ya que este último puede originarse en el cable o motor en lugar de en la unidad; y en segundo lugar, si la lectura del voltaje del bus de corriente continua en el H207 se encuentra dentro del rango normal (la pantalla de estado del servo del controlador a menudo lo muestra).Si el código de alarma es un fallo interno de la unidad o el H207 no se inicializa al encenderSi es un error de retroalimentación del codificador, inspeccione el cable del codificador en el eje afectado antes de ordenar un módulo de reemplazo.

P2: ¿Se puede utilizar un A06B-6096-H207 como sustituto de un A06B-6096-H302 si el H302 no está disponible?

El H302 controla tres ejes y el H207 controla dos, por lo que usar un H207 en una ranura de tres ejes dejaría a un eje sin una conexión de accionamiento por completo.Más allá del eje, falta de coincidencia en el recuento, los niveles actuales son diferentes (02 vs. 07), lo que significa que los datos de parámetros para cada ranura se configuran para su módulo específico.la sustitución de un H207 requeriría una nueva asignación del ejeEl proyecto se convierte en un proyecto de modificación en lugar de un reemplazo de mantenimiento.El enfoque correcto cuando un H302 no está disponible es obtener el H302 de canales alternativos, no sustituye a un H207.

P3: ¿Cómo se compara el nivel actual "07" en el H207 con el nivel "02" en el H302?

Dentro de la serie A06B-6096, la parte numérica del sufijo después del dígito de recuento del eje refleja diferentes niveles de clasificación de corriente,pero la relación entre el número de niveles y la potencia de corriente real no es una simple escala lineal los números de niveles son los códigos de categorización interna de FANUC y no los valores de corriente continuaLo que importa para el abastecimiento es que el nivel "07" del H207 y el nivel "02" del H302 son especificaciones diferentes,y cada uno está adaptado a combinaciones de motores específicas en las máquinas donde se instalaronLa única forma fiable de confirmar qué nivel requiere su máquina para una ranura dada es hacer referencia a la documentación original de la máquina, la placa de identificación en el módulo fallido,o los datos de los parámetros del servo en el controlador CNCEl uso de un nivel diferente sin verificar la compatibilidad del motor y actualizar los parámetros de servo pertinentes crea el riesgo de una regulación incorrecta de la corriente.que pueden manifestarse como errores de posicionamiento del eje, oscilación o alarmas térmicas.

P4: Estamos comprando piezas para una máquina que ha estado inactiva durante varios años después de que el equipo de mantenimiento anterior se fuera. Encontramos lo que parece ser un H207 en una caja de almacenamiento sin etiqueta.¿Hay alguna manera de identificar con confianza antes de instalarlo??

Un módulo sin etiqueta en el almacén crea un verdadero desafío de identificación, pero hay enfoques que pueden ayudar a reducirlo.Si tiene acceso al gabinete de accionamiento original de la máquina y todavía está instalado en él un H207 o H302 funcional, una comparación física de lado a lado de las dimensiones del módulo, posiciones de los conectores, disposición de la placa,y cualquier marcado de componente visible en la placa de circuito impreso puede ayudar a determinar si el módulo misterioso es de la misma serie y la misma variante de número de ejesLos módulos de dos ejes y de tres ejes de la serie 6096 de FANUC tienen configuraciones de conectores visiblemente diferentes que reflejan sus diferentes números de ejes.Por lo tanto, el factor de forma física debe confirmar o descartar la identificación de H207.Además, si la placa de circuito en el interior del módulo lleva algún número de pieza visible en su superficie, las placas de servo FANUC a menudo lo hacen, estas pueden ser referenciadas para confirmar el tipo de módulo.Si ninguno de estos métodos da una identificación segura, el uso del módulo misterioso en la producción no es aconsejable, independientemente de su aparente condición.

P5: ¿Cuál es la causa raíz más común de fallas en las unidades de la serie A06B-6096 en esta etapa de su vida útil, y afecta a cómo debemos evaluar una unidad renovada?

A la edad que han alcanzado estos accionamientos, los modos de falla más comunes se dividen en dos categorías.El primero es la degradación del condensador electrolítico en el bus de corriente continua y las secciones de suministro de energía , y las unidades que han estado en servicio continuo desde la década de 1990 pueden tener condensadores cuya capacitancia ha caído muy por debajo de las especificaciones incluso si la unidad no ha producido una falla dura.Esto puede causar un comportamiento intermitenteEl segundo modo de fallo común es el deterioro del circuito del conductor de la puerta IGBT.que puede provocar que un eje produzca un par de salida errático o alarmas de sobrecorriente molestas antes de que se produzca un fallo completoCuando se evalúa una unidad renovada, ask whether the testing process included load-cycle testing under current rather than just a power-up check — a drive can power up and initialize correctly while still having marginal capacitor or IGBT performance that only becomes apparent under actual axis loadingUn proceso de renovación de buena reputación incluye pruebas funcionales en condiciones de funcionamiento representativas, no sólo una inspección visual y confirmación de encendido.Las unidades que han sido probadas de esta manera proporcionan una confianza considerablemente mayor que las que sólo se han comprobado para la condición cosmética y inicialización básica.

Módulo derecho, ejes correctos, generación correcta.
