Unidad de amplificador servo AC FANUC A06B-6096-H202 — Descripción del producto

La pregunta sobre el dimensionamiento de la unidad que se pasa por alto durante las reparaciones

Existe una tendencia en situaciones de mantenimiento de emergencia a pensar que todos los módulos amplificadores servo FANUC de la misma serie son intercambiables; siempre que la generación sea la correcta y el número de ejes coincida, cualquier variante debería funcionar. Esa suposición cuesta tiempo y dinero cuando no se cumple.

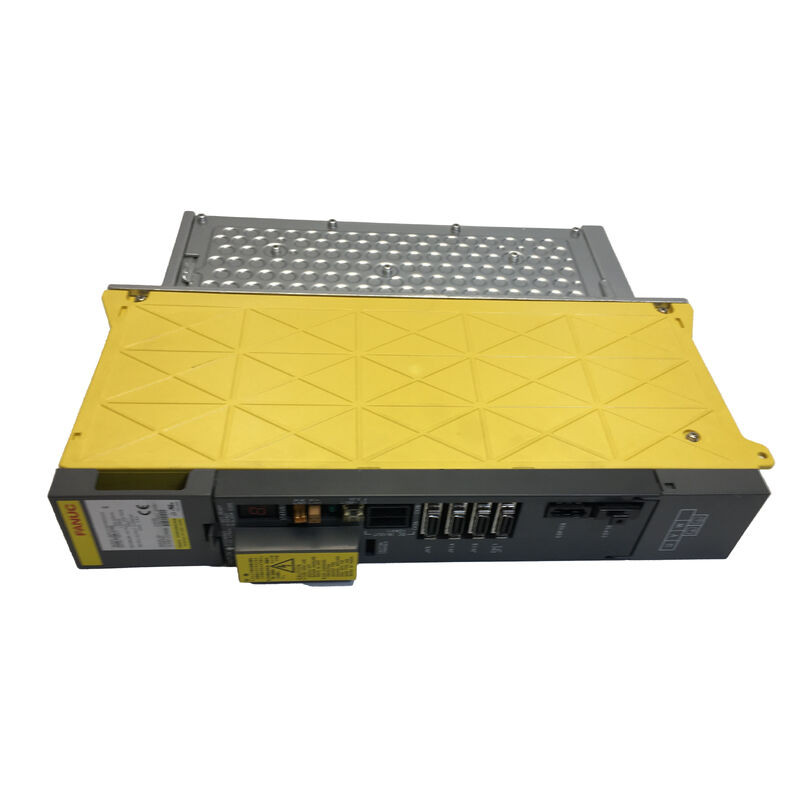

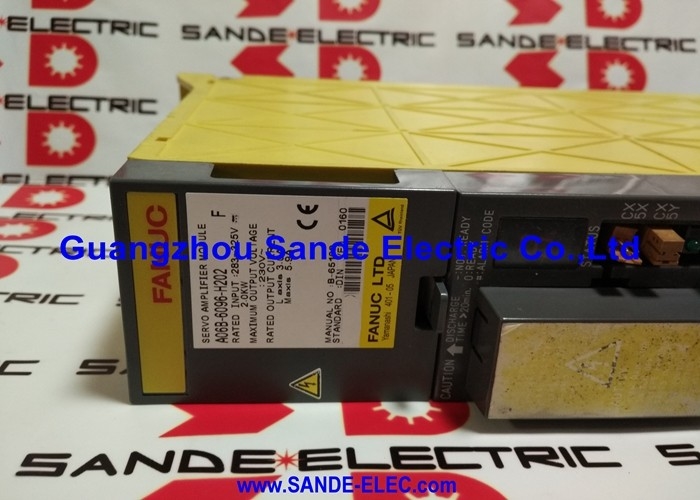

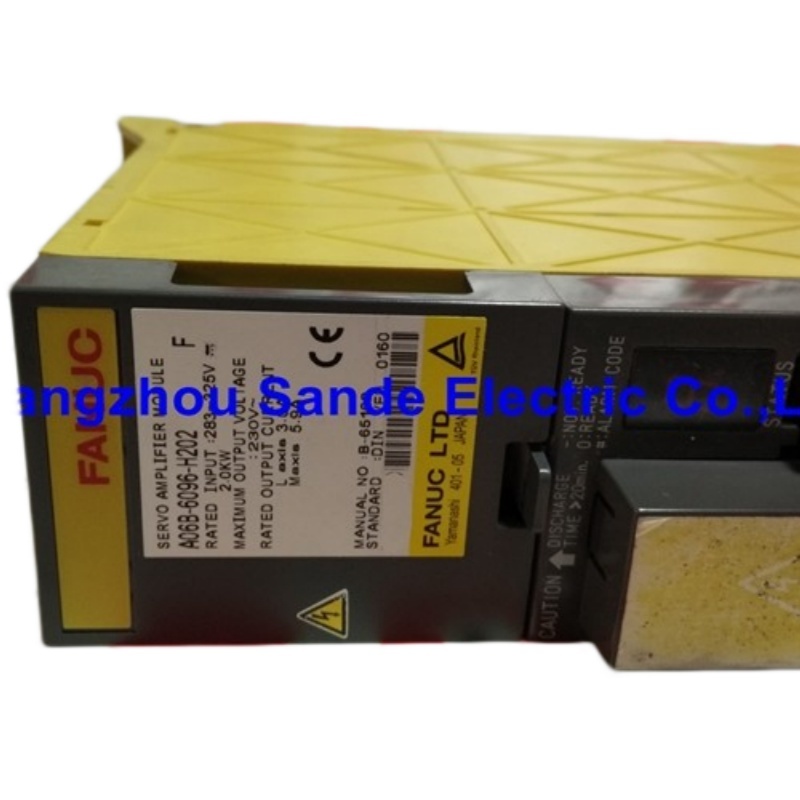

El A06B-6096-H202 es un amplificador servo de doble eje de la serie A06B-6096 de FANUC, clasificado en el nivel de corriente "02". Fue diseñado para máquinas donde los dos ejes controlados impulsan cada uno motores servo de marco más pequeño que operan con perfiles de carga moderados, no los ejes más pesados de la línea de la era 6096 de FANUC, sino que se adaptan bien al rango de aplicación que el fabricante de la máquina especificó cuando se ensambló el equipo. Reemplazarlo con una variante de doble eje de mayor corriente como el H207 puede parecer una solución provisional aceptable cuando el H202 no está disponible, pero los datos de parámetros en el controlador están configurados para el nivel de corriente específico del H202, y operar fuera de esa especificación sin ajuste crea su propio conjunto de problemas.

La pieza correcta para la ranura H202 es la H202. Si este es el número de módulo en su unidad defectuosa, esta página es donde comienza el proceso de abastecimiento.

Fabricado en Japón. Certificado CE. Disponible en condición nueva y reacondicionada probada. MOQ: 1 pieza.

El nivel de corriente "02": dónde aparece en la familia 6096

Uno de los aspectos más útiles, y ocasionalmente confusos, del sistema de nomenclatura A06B-6096 es que el sufijo del nivel de corriente aparece tanto en variantes de doble eje como de tres ejes. El nivel "02" en particular aparece en dos módulos separados que sirven a configuraciones de ejes fundamentalmente diferentes en la misma generación de equipos.

El H202 y el H302 comparten el mismo nivel de corriente "02", lo que significa que las clasificaciones de corriente del motor con las que fueron diseñados para trabajar están en el mismo rango; pero uno controla dos ejes y el otro tres. En una máquina que utiliza tanto un H302 como un H202 juntos, no es raro que los motores de los tres ejes del H302 y los motores de los dos ejes del H202 sean de tamaños de marco similares, porque el nivel de corriente los emparejó a todos con la misma clase de potencia general.

Lo que esto significa en la práctica: si tiene una máquina con un H302 y un H202, y aparece una alarma de falla de servo en uno de los ejes del H202, vale la pena señalar que el motor conectado a ese eje puede estar en el mismo rango de potencia que los del H302, lo que podría indicar un problema de suministro aguas arriba compartido o una falla de cable antes de concluir que el módulo H202 en sí ha fallado.

Decodificación del sufijo H202

"2" — El dígito principal confirma que se trata de un módulo de doble eje. Dos ejes servo independientes son controlados por una sola unidad física, compartiendo una sección de alimentación común pero manteniendo canales de accionamiento individuales para cada eje.

"02" — Los dígitos finales designan el nivel de salida de corriente para este módulo. El nivel "02" es el extremo inferior del rango de corriente en la familia 6096 de doble eje, lo que hace que el H202 sea la coincidencia natural para máquinas construidas alrededor de motores servo AC FANUC de marco más pequeño donde no se requería una alta corriente continua por el diseño del eje de la máquina.

Al igual que con todas las listas de la serie 6096, la URL de esta página contiene "AO6B-6O96-H2O2" — un artefacto de renderizado OCR conocido donde los caracteres cero numéricos en la tipografía de la etiqueta de FANUC se leen como la letra O. El número de pieza correcto para pedidos, referencias cruzadas y fines de documentación es siempre A06B-6096-H202, con todos los caracteres numéricos. Ambas formas de cadena se refieren a la misma unidad física.

Especificaciones

¿Qué tipo de máquina utiliza un H202?

El nivel de corriente del A06B-6096-H202 apunta a máquinas cuyos requisitos de carga de eje caen en la mitad inferior del rango operativo de la serie 6096. Varias categorías de equipos se ajustan a este perfil.

Tornos CNC compactos de dos ejes. Un centro de torneado básico de dos ejes — eje X para la corredera transversal, eje Z para la bancada — emparejado con motores servo de marco más pequeño es una de las configuraciones H202 más sencillas. En estas máquinas, el H202 puede ser el único amplificador servo en el gabinete, controlando ambos ejes desde un solo módulo. Cualquier alarma servo en el eje X o Z en una máquina de este tipo centra la atención inmediatamente en el H202 y los componentes conectados a él.

Pares de ejes ligeros suplementarios en máquinas más grandes. En centros de mecanizado más complejos o equipos de propósito especial, los ejes primarios más pesados pueden ser manejados por un módulo de mayor corriente o un tipo de módulo diferente, mientras que un par de ejes suplementarios más ligeros — una mesa giratoria y un contrapunto, por ejemplo, o un mecanismo de transferencia de piezas con dos ejes controlados — se asigna a un H202. En estos casos, el H202 representa la porción de menor demanda del grupo de ejes, y su falla deja esas funciones suplementarias inoperativas mientras los ejes primarios continúan normalmente.

Pares de ejes de mesa Wire EDM. Las máquinas Wire EDM de la era de la serie 6096 a menudo controlaban los ejes de la mesa X/Y a través de un módulo de doble eje a un nivel de corriente modesto, ya que la carga del eje Wire EDM se caracteriza más por la precisión y la suavidad a baja velocidad que por la alta demanda de corriente. El nivel de corriente del H202 es coherente con este perfil de aplicación.

En cada caso, el hilo conductor es que los motores de los dos ejes del H202 fueron diseñados para operar dentro del nivel de corriente "02" de la especificación original del fabricante de la máquina, y igualar esa especificación durante el reemplazo es lo que garantiza un comportamiento estable y correctamente sintonizado del eje después del cambio.

Una nota sobre el abastecimiento de módulos de bajo nivel de corriente

Existe una lógica razonable que a veces desvía a los equipos de mantenimiento: si un módulo de baja corriente no está disponible, ¿por qué no usar una variante de mayor corriente de la misma familia? El número de ejes coincide, la generación coincide y el mercado de excedentes a menudo tiene más módulos de alta corriente disponibles.

La respuesta práctica es que depende completamente de los cambios que se realicen junto con la sustitución. Un nivel de corriente diferente significa que los parámetros servo almacenados en el controlador CNC, incluidas las configuraciones de ganancia del bucle de corriente, los límites de corriente máximos y los valores de ajuste relacionados, están calibrados para las especificaciones del módulo original. Instalar un H207 en una ranura H202 sin realizar los ajustes de parámetros correspondientes producirá un eje que puede comportarse de manera errática bajo carga, generar alarmas molestas o tener un ajuste deficiente. Realizar esos ajustes requiere acceso a la documentación original de la máquina y familiaridad con la estructura de parámetros servo de FANUC para esta generación de controladores.

Cuando el H202 está disponible a través del mercado secundario, el camino más simple y confiable es obtener la variante correcta y mantener los parámetros del controlador sin cambios. Ese es el enfoque de mantenimiento directo, y es la razón por la que el H202 mantiene una demanda constante, aunque las variantes de mayor corriente de la misma serie a veces aparecen en mayores cantidades.

Condición, Garantía y Devoluciones

Las unidades nuevas/originales tienen una garantía de 12 meses y representan la opción más limpia desde el punto de vista de la fiabilidad a largo plazo. El stock se extrae de la producción original de FANUC; estas unidades no han sido instaladas ni sometidas a desgaste operativo.

Las unidades reacondicionadas probadas tienen una garantía de 3 meses y se recuperan de máquinas que han sido dadas de baja, actualizadas o desmanteladas. Las unidades se prueban funcionalmente antes de su publicación. Para instalaciones que gestionan presupuestos de mantenimiento ajustados, o donde el H202 se necesita como repuesto en espera en lugar de para producción crítica inmediata, el stock reacondicionado probado proporciona un componente funcional a un menor costo de adquisición.

Condiciones de devolución: informe daños físicos, discrepancias en la descripción o entrega incompleta el mismo día o el siguiente día hábil después de la llegada. Las unidades que resulten no funcionales dentro de los 4 días posteriores a la recepción son elegibles para devolución. La garantía no cubre daños resultantes de una instalación incorrecta, fallas del lado del motor transmitidas de vuelta a la unidad, o errores de parámetros del controlador aplicados después de la entrega. No se aceptan devoluciones por compras incorrectas o cambios de opinión; verifique el número de pieza en la etiqueta física antes de realizar el pedido.

Envío y Pago

Despacho: 2 a 4 días hábiles desde el pago confirmado, almacén de Guangzhou.

Transportistas: DHL y FedEx para envíos internacionales. Recogida en almacén local en Guangzhou con previo aviso.

Pedidos combinados: Se pueden enviar varios componentes juntos. Práctico al obtener el H202 junto con otros módulos de la serie 6096, placas de controlador o cables servo para la misma revisión de máquina.

Pago: Transferencia bancaria T/T para todos los valores de pedido. PayPal y Western Union para pedidos de hasta USD $500.

Costos de importación: Todos los derechos, impuestos y tasas de aduana del país de destino son responsabilidad del comprador. Se anima a los compradores en regiones con limitaciones de servicio de transporte a ponerse en contacto con el equipo antes de realizar un pedido.

Preguntas frecuentes

P1: Mi máquina utiliza un H202 y un H302 en el mismo gabinete de unidad. Ambos comparten el nivel de corriente "02", ¿esto significa que son intercambiables si uno falla?

Comparten la misma designación de nivel de corriente, pero no son intercambiables, y la razón es la diferencia en el número de ejes, no la clasificación de corriente. El H302 controla tres ejes; el H202 controla dos. El controlador CNC asigna números de eje específicos a ranuras de unidad de accionamiento específicas, y esas asignaciones se reflejan en todos los datos de parámetros servo. Instalar un H202 en una ranura que espera un H302 dejaría un eje sin conexión de accionamiento, independientemente de cómo se comparen los niveles de corriente. Por el contrario, el H302 no puede encajar en la ranura H202 porque el controlador no está configurado para recibir un módulo de tres ejes en una posición donde espera una unidad de doble eje. Cuando una unidad falla, el reemplazo debe coincidir tanto con el número de ejes como con el nivel de corriente; no hay ruta de sustitución cruzada entre H202 y H302.

P2: ¿Cómo se compara el nivel de corriente "02" del H202 con el nivel "07" del H207 en términos prácticos? Si solo puedo obtener un H207, ¿qué tendría que cambiar?

El nivel "07" en el H207 representa un rango de salida de corriente más alto que el nivel "02" en el H202. Instalar un H207 en una ranura H202 es físicamente posible en el sentido de que el módulo se montará y conectará, pero sin cambios correspondientes en los parámetros servo en el controlador CNC, el bucle de corriente se configurará para una especificación de unidad diferente a la que realmente está instalada. Esto puede producir un comportamiento del eje que varía desde una respuesta lenta hasta alarmas de sobrecorriente o una oscilación mal amortiguada, dependiendo de qué parámetros se vean más afectados. Hacer que la sustitución funcione correctamente requiere ajustar los parámetros de ajuste servo relevantes a valores apropiados para el H207 en la carga real del motor, lo que a su vez requiere acceso a los datos de puesta en marcha originales de la máquina o la voluntad de reajustar el eje desde cero. Para un cambio de mantenimiento de igual a igual, obtener el H202 correcto es la opción sencilla. La sustitución del H207 es una modificación, no un reemplazo.

P3: Tenemos una máquina que ha estado almacenada durante aproximadamente tres años después de una reubicación de instalaciones. El H202 parece intacto sin daños visibles. ¿Qué debemos verificar antes de reiniciar la máquina?

 El almacenamiento inactivo es una de las condiciones más desafiantes para las unidades de la serie 6096. La principal preocupación son los condensadores electrolíticos en la sección del bus DC; los condensadores que permanecen sin carga durante períodos prolongados sufren una forma de degradación dieléctrica, y aplicar el voltaje total del bus DC inmediatamente después de un largo período de inactividad puede hacer que los condensadores extraigan una corriente de carga excesiva, lo que podría causar daños internos. La mitigación estándar es realizar una reforma gradual del voltaje: aumentar el voltaje de suministro incrementalmente utilizando un autotransformador variable durante un período de tiempo, en lugar de conmutar el voltaje de línea completo directamente. Para una unidad que ha estado almacenada durante tres años, este proceso vale la pena tomarlo en serio. Además, inspeccione todos los contactos de los conectores en busca de oxidación, verifique que el ventilador de refrigeración no tenga resistencia en los rodamientos (particularmente si el entorno de almacenamiento tuvo ciclos de temperatura) y verifique que no haya entrado humedad en la carcasa del módulo. Una unidad que pase estas verificaciones y funcione limpiamente durante algunos ciclos de desplazamiento del eje a baja velocidad probablemente se haya reactivado con éxito.

P4: El H202 defectuoso en nuestra máquina no muestra marcas de quemaduras obvias ni daños en los componentes. ¿Podemos asumir que es una falla suave que podría resolverse sin reemplazo?

La apariencia externa no es un indicador confiable de la salud interna de las unidades servo de esta generación. Los modos de falla más comunes en el hardware de la serie 6096 (degradación de condensadores, deterioro del circuito del controlador de puerta IGBT y daño de la unión del transistor de potencia) no producen signos visibles en el exterior del módulo. Una unidad que parece físicamente intacta puede tener una etapa de salida que no puede soportar la corriente de carga, o un circuito de protección que se activa inmediatamente bajo el movimiento del eje, aunque se encienda sin errores. Antes de concluir que el H202 ha fallado, vale la pena verificar si la falla se elimina después de apagar completamente el controlador y reiniciarlo con los ejes en su posición de referencia, y si el código de alarma en la pantalla CNC apunta a una falla interna de la unidad en lugar de una falla del codificador o del cable. Si la alarma persiste en múltiples reinicios y se ha descartado la ruta del codificador/cable, la unidad del módulo es la causa más probable, independientemente de su condición externa.

P5: Estamos considerando comprar dos unidades H202: una para instalación inmediata y otra como repuesto en estantería. ¿Hay algo específico que buscar en un repuesto que permanecerá almacenado durante uno o dos años?

Para repuestos planificados en estantería, la condición de los condensadores electrolíticos en el momento de la adquisición es más importante que para una unidad instalada inmediatamente. Al solicitar una unidad reacondicionada para stock de repuesto, vale la pena preguntar si la unidad ha sido probada en condiciones de carga reales en lugar de solo encendida e inicializada; una prueba de carga revela la salud de los condensadores e IGBT de una manera que una alimentación sin carga no lo hace. El stock nuevo original, si está disponible, es la opción más conservadora para repuestos de estantería a largo plazo porque los condensadores habrán pasado menos tiempo total en servicio antes del almacenamiento. Una vez que tenga la unidad de repuesto en la estantería, almacenarla en un entorno con temperatura estable y baja humedad, lejos de la luz solar directa y la vibración, ayudará a preservar su condición. Algunas instalaciones también realizan una alimentación periódica de los repuestos en estantería cada doce meses aproximadamente, haciendo circular los condensadores a través de un ciclo de carga para mantener su capa dieléctrica, una práctica que extiende notablemente la vida útil confiable del hardware de unidad de generación anterior.

El nivel correcto. Los ejes correctos. La generación correcta.
