Unidad de amplificador servo AC FANUC A06B-6093-H172 — Descripción del producto

Un número de pieza, dos trampas de OCR — Y por qué eso importa cuando buscas

La mayoría de los números de pieza de los variadores FANUC que causan confusión en la búsqueda lo hacen debido a una sustitución de un solo carácter: el número cero representado como la letra O. El A06B-6093-H172 es diferente. Contiene dos problemas distintos de lectura errónea de OCR en un solo número de pieza.

El primero es familiar — "A06B" se convierte en "AO6B" y "6093" se convierte en "6O93" cuando un escáner o una cámara de baja resolución leen los ceros como la letra O. Cada URL de listado de productos en este sitio refleja esa convención porque los motores de búsqueda encuentran ambas cadenas en consultas del mundo real.

El segundo es específico del sufijo de este modelo, y se discute con menos frecuencia. El sufijo "H172" comienza con el dígito uno — un carácter que, en la tipografía de etiquetas de FANUC y en muchas fuentes de documentación impresa, es casi indistinguible de la letra mayúscula I. El resultado es "HI72" en lugar de "H172", que es exactamente la cadena variante que aparece en la URL de esta página:AO6B-6O93-HI72. Si buscaste usando esa cadena y llegaste aquí, la unidad que buscas está confirmada: es la A06B-6093-H172, con un sufijo completamente numérico que comienza con el dígito 1, no con la letra I.

Este patrón de doble confusión vale la pena entenderlo antes de verificar su pieza contra la documentación, las órdenes de compra o las etiquetas de la máquina. Ambos tipos de sustitución pueden aparecer en el mismo papeleo — a veces en diferentes lugares de la misma etiqueta — y cada uno puede enviar de forma independiente una búsqueda de adquisición en la dirección equivocada.

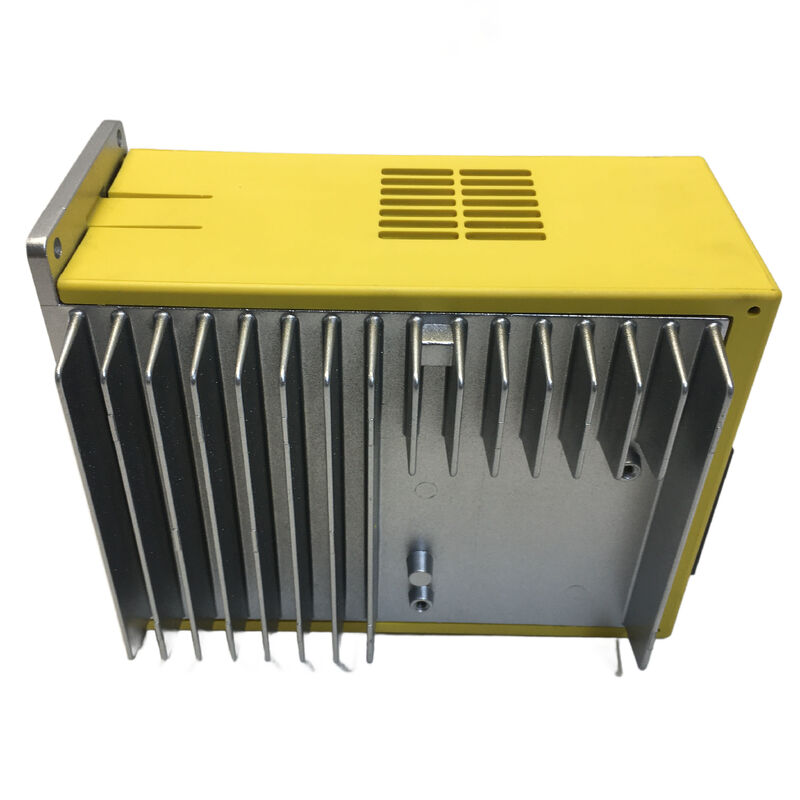

El A06B-6093-H172 es un amplificador servo AC de un solo eje fabricado por FANUC Corporation en Japón, certificado CE y disponible en condición nueva y reacondicionada probada. MOQ: 1 pieza.

Entrando en la familia A06B-6093: Una generación diferente a la 6096

Los compradores que hayan adquirido componentes de la serie FANUC 6096 anteriormente notarán de inmediato que la A06B-6093 es una familia de productos diferente. Las dos series comparten la filosofía de diseño general de FANUC para esta era de equipos CNC, pero no son la misma generación y no son intercambiables en ningún sentido significativo.

La serie A06B-6093 es una familia compacta de amplificadores servo que FANUC desarrolló para sus sistemas de control CNC del mismo período. En términos de escala y huella física, las unidades de la serie 6093 son notablemente más compactas que los módulos de la serie 6096 — fueron diseñadas para encajar en configuraciones de gabinete más ajustadas, particularmente en máquinas herramienta más pequeñas donde el espacio del gabinete de accionamiento estaba limitado por las dimensiones generales de la máquina. La interfaz entre el amplificador de la serie 6093 y el controlador CNC sigue el protocolo de comando servo analógico común a los sistemas FANUC de esta era, donde el controlador emite una señal de comando de velocidad analógica y el amplificador servo cierra el bucle de corriente de forma independiente.

La conclusión crítica de esta comparación: una máquina equipada con variadores de la serie A06B-6093 requiere reemplazos de A06B-6093. La serie 6096, a pesar de la compatibilidad superpuesta de controladores, utiliza un montaje físico diferente, configuraciones de conectores diferentes y una arquitectura de variador interna diferente. No pueden sustituirse mutuamente.

Sufijo H172 decodificado

La estructura del sufijo para los amplificadores de la serie A06B-6093 sigue la convención establecida de FANUC, con los dígitos después de H que indican el número de ejes y la información del nivel de corriente.

"1" — El dígito inicial confirma que se trata de una unidad de un solo eje. Se controla un eje servo por módulo físico. A diferencia de los módulos de doble y triple eje de la serie 6096, este módulo acciona exactamente un motor servo desde un conjunto de terminales de alimentación de salida. Una máquina con tres ejes controlados por variadores de la serie 6093 utilizaría tres módulos de un solo eje separados en lugar de un módulo multieje."72" — Los dígitos finales identifican el nivel de salida de corriente para esta variante específica. El nivel "72" sitúa este módulo dentro de un rango de corriente definido en la familia 6093. Los motores conectados a este amplificador fueron especificados y emparejados a este nivel de corriente por el fabricante de la máquina; es necesario verificar que el módulo de reemplazo coincida exactamente con este sufijo antes de la instalación.

Con respecto a la ambigüedad "I vs 1" en la documentación: dondequiera que encuentre "HI72" en materiales impresos, registros de servicio, órdenes de compra o resultados de búsqueda en línea, trátelo como equivalente a "H172". El carácter es el dígito 1 en todos los casos — la letra I nunca aparece en los códigos de sufijo de los amplificadores servo FANUC. Al realizar un pedido o crear una orden de compra, utilice siempre A06B-6093-H172

con el dígito 1.A06B6093H172 / AO6B-6O93-HI72 (variante OCR — "I" = dígito 1, "O" = dígito 0)Parámetro

Detalle

Centros de mecanizado vertical compactos y fresadoras de codo.

Los centros de mecanizado más pequeños de finales de los años 80 y principios de los 90 — particularmente las máquinas donde la profundidad del gabinete estaba limitada por el perfil de la columna de la máquina — utilizaban frecuentemente módulos de accionamiento compactos de un solo eje en lugar de pilas de módulos multieje. Cada eje tenía su propio variador, alojado en un gabinete compacto detrás o al lado de la columna de la máquina.

Pequeños centros de torneado CNC. Los tornos CNC de dos ejes con espacio limitado en el gabinete a menudo utilizaban variadores de la serie 6093 para los ejes X y Z, con cada eje gestionado de forma independiente por un módulo separado de un solo eje. Cuando un eje desarrolla una alarma de servo, el otro eje continúa normalmente, lo que en sí mismo es un indicador de diagnóstico que confirma la arquitectura de un solo eje.

Máquinas CNC especiales dedicadas. Las unidades de taladrado, los centros de roscado y las estaciones automatizadas de un solo propósito de esta época a veces accionaban uno o dos ejes a través de amplificadores de la serie 6093, particularmente en configuraciones donde el fabricante de la máquina herramienta seleccionaba variadores por su compacidad en lugar de la integración modular del formato más grande de la serie 6096.

En todas estas configuraciones, una falla del H172 se manifiesta como una pérdida total de función en el único eje que controla. El código de alarma en la pantalla CNC — ya sea una alarma de desviación de velocidad, una alarma de corriente o una señal de "variador no listo" — hará referencia a ese eje específico, y el módulo H172 es el primer componente de hardware a investigar una vez que los cables del codificador y los cables del motor se hayan confirmado como saludables.Realidad de abastecimiento para la serie 6093

La serie A06B-6093 ocupa una posición particular en el mercado secundario. Estos son componentes genuinamente antiguos — las máquinas equipadas con variadores de la serie 6093 han estado en servicio durante más de tres décadas en la mayoría de los casos. A diferencia de las unidades de la serie 6096, que estuvieron disponibles en mayores cantidades a medida que las instalaciones se actualizaron de los controladores Series 0 y Series 10/11/12 durante los años 2000 y 2010, la serie 6093 entró en el mercado secundario algo antes y en cantidades totales menores.

Esto significa que la disponibilidad es más variable y menos predecible que para algunas otras series heredadas de FANUC. Las variantes específicas de nivel de corriente como la H172 no siempre están en stock simultáneamente, y cuando aparecen, provienen principalmente de desmantelamientos de máquinas y proyectos de reequipamiento en lugar de lanzamientos de inventario excedente a gran escala. Para las instalaciones que operan múltiples máquinas con variadores de la serie 6093, el argumento para mantener repuestos en estantería confirmados es más sólido que para variantes comercializadas con más frecuencia — la ventana entre "la pieza está disponible" y "la pieza ha sido comprada por otra persona" puede ser corta.

Al evaluar un H172 reacondicionado para repuesto o uso inmediato, pregunte específicamente si la unidad ha sido probada bajo una carga simulada en lugar de solo encendida en una configuración de banco. Un módulo que se inicializa correctamente sin un motor conectado aún puede tener problemas en la etapa de salida que solo aparecen bajo condiciones de carga de eje reales.

Condición, Garantía y Devoluciones

Unidades nuevas / originales

— Stock de fábrica sin instalar. Cubierto por una garantía de 12 meses. Para máquinas en producción activa donde la fiabilidad del servo afecta directamente al rendimiento, el stock nuevo elimina la incertidumbre asociada con el historial operativo previo del componente.

Unidades reacondicionadas probadas — Recuperadas de máquinas desmanteladas, limpiadas y verificadas mediante pruebas funcionales. Cubierto por una garantía de 3 meses. Dada la antigüedad de las máquinas que utilizan esta serie, una unidad reacondicionada bien probada de equipo apropiado puede representar una solución de mantenimiento práctica y rentable.Informe daños físicos, discrepancias en la descripción o envíos incompletos el día de la llegada o el siguiente día hábil. Las unidades que resulten no funcionales dentro de los 4 días posteriores a la recepción califican para devolución. La garantía no se extiende a daños causados por instalación incorrecta, energía de falla del lado del motor absorbida por el variador, o cambios de parámetros realizados después de la entrega. No se aceptan devoluciones por compras de artículos incorrectos o cambios de opinión — siempre confirme el número de pieza de la etiqueta física en la unidad fallida antes de realizar el pedido.Envío y Pago

Despacho: 2 a 4 días hábiles desde el pago confirmado, almacén de Guangzhou.Transportistas: DHL y FedEx para entrega mundial. Recogida local en el almacén de Guangzhou disponible con cita previa.

Pedidos combinados:

Múltiples componentes — módulos de accionamiento de un solo eje adicionales, placas de control o cables — se pueden enviar juntos en un solo envío. Póngase en contacto con el equipo para organizar el envío combinado antes del pago.

Pago: Transferencia bancaria T/T para todos los valores de pedido. PayPal y Western Union aceptados para pedidos de hasta 500 USD.

Derechos de importación: Todos los derechos de aduana, impuestos y tasas de importación del país de destino son responsabilidad del comprador. Los compradores en regiones con cobertura limitada de DHL/FedEx deben confirmar las opciones logísticas antes de realizar un pedido.

Preguntas frecuentesP1: El número de pieza en la etiqueta del variador de mi máquina muestra "H1 72" con un espacio — ¿es lo mismo que A06B-6093-H172, o una variante diferente?

Un espacio entre "H1" y "72" en un registro impreso o escrito a mano casi con certeza representa el mismo A06B-6093-H172 — artefactos de impresión de etiquetas, formato de documentos y transcripción manual a veces introducen espaciado que no forma parte del número de pieza real. La fuente autorizada es la etiqueta en el módulo de variador físico en sí, que mostrará el sufijo completo sin espaciado intencional. Si la etiqueta de la unidad fallida muestra "H172" como una cadena continua, ese es el número a pedir. Si hay ambigüedad genuina en el texto de la etiqueta — por ejemplo, si la etiqueta está parcialmente oscurecida o dañada — la referencia cruzada con los datos de parámetros servo del controlador FANUC, que codifica el tipo de variador en su conjunto de parámetros, puede ayudar a confirmar qué variante se instaló originalmente.P2: Mi máquina tiene cuatro ejes controlados y actualmente utiliza cuatro módulos separados A06B-6093 de un solo eje. ¿Es posible reemplazar los cuatro por un número menor de módulos multieje para reducir la complejidad del gabinete?

Técnicamente, FANUC ha ofrecido formatos de módulos multieje en varias series, pero sustituir módulos de un factor de forma y arquitectura interna completamente diferente a la que se construyó la máquina es una modificación sustancial en lugar de un reemplazo de mantenimiento. Requeriría cambios en el cableado, hardware de montaje, datos de parámetros y potencialmente en el enrutamiento de la señal de retroalimentación — el tipo de proyecto que requiere la participación de ingeniería de aplicaciones de FANUC y pruebas de la máquina, no un cambio de gabinete durante el tiempo de inactividad programado. Para máquinas que están funcionando productivamente y donde el objetivo es simplemente reemplazar un variador fallido, obtener el H172 de un solo eje coincidente es el camino correcto. La cuestión de la consolidación multieje vale la pena explorarla si la máquina está programada para una renovación más amplia, pero es un proyecto separado.P3: Encontramos "AO6B-6O93-HI72" en el catálogo de un proveedor. ¿Es realmente la misma pieza que A06B-6093-H172, o podría ser una unidad diferente?

Es la misma unidad. La cadena "AO6B-6O93-HI72" contiene tres sustituciones de caracteres derivadas de OCR del número de pieza real A06B-6093-H172: la primera "O" en "AO6B" es el dígito 0, la segunda "O" en "6O93" también es el dígito 0, y la "I" en "HI72" es el dígito 1. Las tres sustituciones son artefactos de OCR consistentes de la tipografía de etiquetas de FANUC. Los proveedores que listan inventario tanto en la forma numérica correcta como en la forma derivada de OCR simplemente hacen que la pieza sea localizable a través de ambas rutas de búsqueda — se refiere a un producto físico. Al crear su propia documentación de compra, utilice A06B-6093-H172 con todos los caracteres numéricos.

P4: Nuestra máquina fue encargada originalmente con controladores FANUC Series 6. Los variadores son unidades A06B-6093-H172. Si actualizamos el controlador a un sistema FANUC más moderno, ¿podemos conservar los variadores existentes de la serie 6093?

Generalmente, no — no sin modificaciones de interfaz significativas. La serie A06B-6093 opera con una interfaz de comando de velocidad analógica, donde el controlador CNC emite una señal analógica (típicamente ±10V) y el variador interpreta eso como una referencia de velocidad. Los sistemas CNC FANUC modernos — incluso desde la generación Series 16/18/21 en adelante — utilizaron principalmente FSSB (FANUC Serial Servo Bus) para la comunicación servo, una interfaz serie digital que es fundamentalmente incompatible con la arquitectura de comando analógica de los variadores de la serie 6093. Una actualización del controlador en una máquina con variadores de la serie 6093 casi siempre requiere el reemplazo concurrente de los variadores por una serie de variadores de interfaz digital compatible. Intentar conservar el hardware de la serie 6093 mientras se actualiza el controlador CNC requeriría hardware de adaptador de interfaz analógica que es técnicamente complejo y costoso — en la mayoría de los casos, una actualización limpia de variador y controlador es más práctica que intentar salvar la brecha de interfaz.

P5: ¿Cuál es la firma de falla típica de un A06B-6093-H172 a medida que se acerca al final de su vida útil, y hay algún comportamiento de advertencia temprana que podamos monitorear?

Los variadores de la serie 6093 envejecidos rara vez fallan sin algunos cambios de comportamiento previos, aunque las señales de advertencia pueden ser lo suficientemente sutiles como para atribuirlas inicialmente a otras causas. Los indicadores tempranos más comunes incluyen una degradación gradual de la repetibilidad de posicionamiento del eje — el eje regresa a una posición comandada dentro de la tolerancia la mayor parte del tiempo, pero ocasionalmente comienzan a aparecer errores atípicos en los datos de inspección de calidad. Una segunda advertencia temprana es una mayor frecuencia de alarmas servo durante los ciclos de carga térmica: el variador funciona sin fallas durante la parte fría de un turno, luego genera alarmas de desviación de velocidad o sobrecorriente durante los períodos de producción pico cuando la temperatura del gabinete está elevada, y luego se borra por sí sola después de un período de descanso. Este patrón térmico es característico de los componentes de la etapa de potencia que son marginales bajo carga pero se recuperan cuando están fríos. Un tercer indicador es un mayor ruido audible del motor del eje durante la desaceleración, lo que puede reflejar una entrega de corriente irregular de la etapa de salida del variador en lugar de un problema mecánico de rodamiento. Si alguno de estos patrones está presente y empeorando durante semanas o meses, se recomienda encarecidamente comenzar el proceso de abastecimiento antes de que ocurra una falla total — el H172 no es una pieza que se beneficie de un enfoque reactivo de "romper y arreglar" cuando las señales de advertencia temprana ya son visibles.

Variador compacto. Serie correcta. Número de pieza confirmado.
