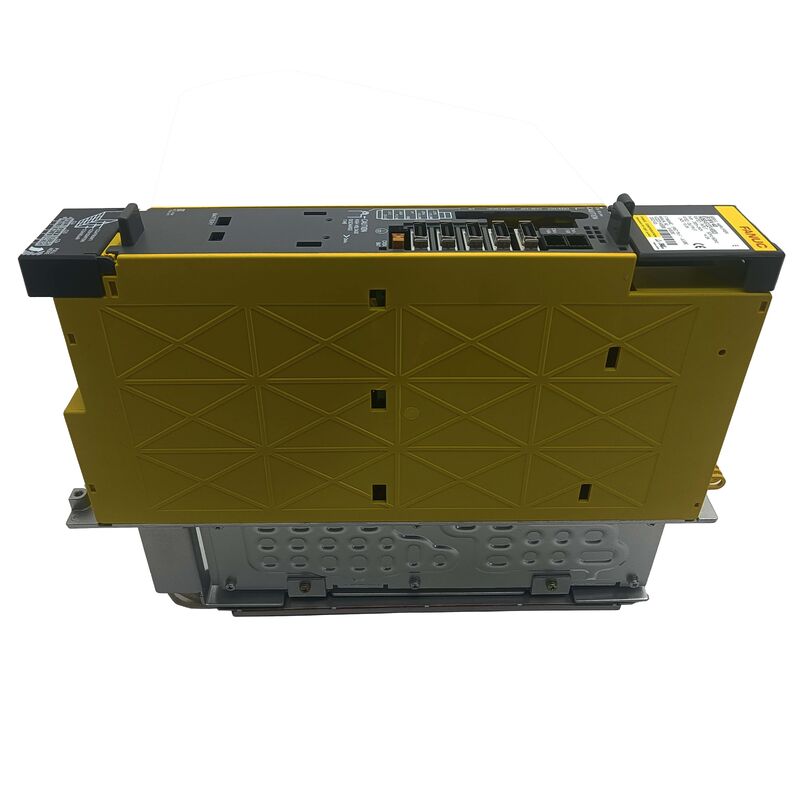

FANUC A06B-6132-H003 Unidad de servoamplificador de CA de la serie Beta i biSV-40 con interfaz de enlace I/O

No todos los servoamplificadores FANUC funcionan de la misma manera.Los productos de la categoría A1 incluidos en el anexo I se clasifican en el anexo II.¢ designado oficialmente como elSe aplicarán las siguientes medidas:?? es un servoaccionamiento de serie beta de un solo eje con una fuente de alimentación incorporada y una arquitectura de control fundamentalmente diferente de los amplificadores estándar basados en FSSB.Comprender lo que lo hace distintivo es tan importante como encontrar un proveedor que realmente lo tenga en stock..

Llevamos este modelo en ambosestado nuevo y usado (inspeccionado), con envío en 0 ¢ 3 días hábiles.

Lo que distingue al biSV-40: la arquitectura de enlace de I/O

La mayoría de los servoamplificadores de FANUC de las familias beta y alfa se comunican con el controlador CNC a través del bus servo serie FSSB de FANUC.

Esta unidad se conecta a los controles de FANUC a través de laInterfaz de enlace de E/S, enrutado a través del PMM (Power Motion Manager) o del maestro de enlace de E/S compatible. This architecture gives the biSV-40 a degree of locational independence that FSSB-based drives don't have — machine tool builders can position this amplifier away from the main drive cabinet without needing to run high-speed servo feedback lines back to a central moduleEsa flexibilidad lo hizo popular en aplicaciones como los cambiadores de palets, actuadores de puertas, unidades de revistas de herramientas,y otras funciones de movimiento auxiliares en las que el eje de servo esté físicamente alejado del controlador principal de la máquina.

It also means the 6132-H003 can interface not only with FANUC CNC systems but with compatible PLCs and robot controllers that support the I/O Link protocol — extending its application range beyond pure CNC environments.

Datos técnicos clave

La disponibilidad fluctúa en este modelo. Póngase en contacto con nosotros directamente para confirmar el stock actual antes de ordenar.

Consideraciones prácticas para los compradores

El H003 es una variante de bajo rendimiento para el motor.Dentro de la serie 6132, el H003 maneja una potencia nominal de 13,6 A y está destinado a pequeños servomotores beta.El emparejamiento con un motor que exceda esta clasificación desencadenará fallas de sobrecorriente o causará una falla prematura del motorVerifique que la corriente nominal de su motor esté dentro de este rango antes de ordenar.

Los parámetros deben cargarse antes de que la unidad funcione.Este es un punto crítico que sorprende a algunos compradores.el biSV-40 requiere que los parámetros de servo se carguen desde el controlador CNC o herramienta de programación equivalente antes de que el accionamiento se vuelva funcional después de la instalación. Una unidad de repuesto suministrada en blanco no funcionará directamente desde la caja. Se necesita una copia de seguridad de los parámetros de su máquina o un procedimiento de configuración de parámetros FANUC como parte del proceso de puesta en marcha.

La interfaz de enlace de E/S requiere una dirección correcta.Cada biSV-40 en la red I/O Link debe ser asignado una dirección de nodo única.Asegúrese de que la dirección del nodo de la nueva unidad está configurada para que coincida con la configuración que su máquina espera dirección incorrecta dará lugar a errores de comunicación entre la unidad y el CNC.

Funciones integradas de detección de fugas y alarmase incluyen de serie, proporcionando retroalimentación de diagnóstico que ayuda a los equipos de mantenimiento a localizar fallos en el motor conectado y el cableado antes de que se conviertan en fallas más graves.

En comparación con otras 6132 variantes

Para los compradores que pueden encontrar varios números de piezas 6132 durante una búsqueda, aquí está cómo el H003 se encuentra dentro de la familia:

ElH002Es una variante de menor rendimiento que el H003, adecuado para motores aún más pequeños.H003(esta unidad) cubre el rango de potencia media-baja a 13,6 A.H004 y H004La diferencia en la corriente nominal afecta directamente a los servomotores que pueden ser accionados de forma segura.Siempre coincida con el número de pieza original exactamente cuando se obtiene un reemplazo.

Envío, pago y pedido

Los pedidos se envían a nivel mundial a través de DHL y FedEx, por lo general dentro de0 a 3 días hábilesEl envío combinado está disponible para pedidos de varios artículos.

Métodos de pago:

• Transferencia bancaria (T/T) ¢ para todos los valores de los pedidos
• Paypal para pedidos de $500 o menos
• Western Union para todos los valores de los pedidos

Los derechos de importación, impuestos aduaneros y otros cargos del país de destino son responsabilidad del comprador. Póngase en contacto con nosotros antes de realizar el pedido si necesita una estimación del costo de envío para su país específico.

Garantía y devoluciones

Las devoluciones se aceptan para las unidades que llegan dañadas, incompletas o no como se describió y para las unidades que se encuentran no funcionales dentro de4 días desde la entregaLos artículos deben ser devueltos en estado original con la etiqueta de garantía intacta.

Las fallas causadas por una instalación incorrecta, errores de carga de parámetros o daños físicos después de la entrega están fuera de la cobertura de la garantía.,Póngase en contacto con nosotros antes de comprar.

Preguntas frecuentes

P1: Mi máquina utiliza el A06B-6132-H003 para un eje auxiliar como un cambiador de paletas ¿por qué esta unidad utiliza una interfaz diferente de los ejes servo principales?

El biSV-40 fue construido específicamente para aplicaciones de eje auxiliar y remoto donde ubicar la unidad lejos del armario principal es mecánicamente conveniente.Utilizando la interfaz de enlace de E/S en lugar de FSSB, the drive connects to the CNC's I/O Link master network — the same infrastructure used for I/O modules and peripheral devices — which has much less demanding cable routing requirements than high-speed FSSB servo bus wiringEsto lo convierte en una solución práctica para ejes como los cambiadores de palets, mesas giratorias e indexadores de revistas de herramientas.

P2: ¿Necesito hacer una copia de seguridad de los parámetros antes de reemplazar un A06B-6132-H003 fallido?

Los parámetros de servo que definen el comportamiento del eje valores de ajuste, ajustes del tipo de motor,Las direcciones de los nodos de enlace I / O se almacenan en el controlador CNC en lugar del propio amplificadorPero tener una copia de seguridad confirmada antes de que comience el proceso de reemplazo evita cualquier riesgo de pérdida de datos y acelera el proceso de puesta en marcha.Si su CNC tiene una función de copia de seguridad de parámetros (que la mayoría de los controladores FANUC modernos hacen)Si la unidad defectuosa es la causa de un fallo del controlador que impide la copia de seguridad, póngase en contacto con su recurso de soporte FANUC antes de proceder.

P3: ¿Puede el A06B-6132-H003 conectarse a sistemas de automatización que no sean FANUC?

El protocolo de enlace de E/S utilizado por esta unidad es propiedad de FANUC, pero es soportado por algunos PLC y controladores de robots no FANUC que implementan la funcionalidad maestra de enlace de E/S.Si un sistema específico que no sea FANUC puede comunicarse con esta unidad depende de la implementación y compatibilidad de I / O Link de ese sistemaEn la práctica, la gran mayoría de las unidades A06B-6132-H003 se utilizan en entornos CNC FANUC.Verifique la compatibilidad del protocolo con la documentación de su sistema antes de comprometerse con esta unidad.

P4: ¿Cuál es el modo de falla típico para el biSV-40, y qué debo verificar antes de reemplazar la unidad?

Los síntomas comunes de fallas incluyen pérdida de comunicación del eje (alarma de comunicación de enlace de E/S), fallas de sobrecorriente y fallas de activación. it's worth checking the I/O Link cable connections and verifying the motor is not short-circuited or mechanically seized — either of which can damage the drive's output stage and cause the same symptomsLa pantalla de alarma incorporada en la unidad mostrará un código de fallo.Buscar ese código en la referencia de alarma de FANUC antes de ordenar un reemplazo puede confirmar si el amplificador es la causa raíz o un síntoma de una falla en la corriente descendente.

P5: ¿La unidad usada que usted suministra ha sido probada en una instalación de prueba de enlace de E/S real, o sólo inspeccionada visualmente?

Nuestras unidades usadas se someten a una inspección funcional antes de ser listadas.Para los amplificadores de la serie beta de I/O Link específicamente que tienen requisitos de puesta en marcha más complejos que las unidades FSSB verificamos que la unidad esté operativa antes del envíoLas unidades usadas están respaldadas por una garantía de 3 meses a partir de la fecha de recepción.Nos encargamos de la devolución y el reemplazo bajo los términos descritos en esta página.
