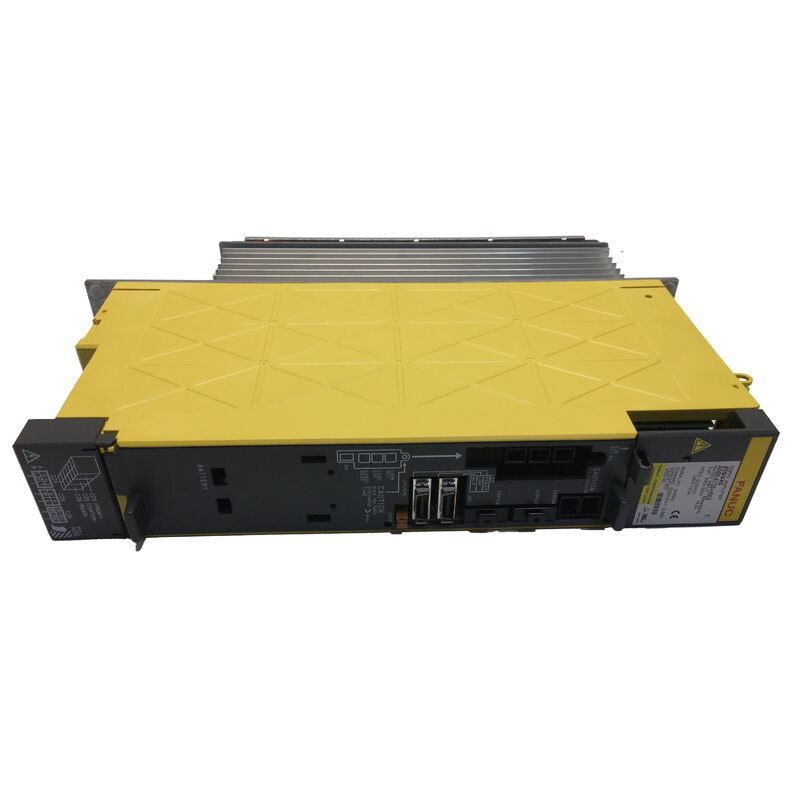

Unidad de amplificador servo AC FANUC A06B-6130-H003 — Beta i SVM1-40i con interfaz de fibra óptica FSSB

La FANUC A06B-6130-H003 ocupa un lugar específico e importante en la historia de los amplificadores servo de FANUC. Designado oficialmente como SVM1-40i (biSV-40), fue la primera generación de unidades servo beta i de FANUC — un producto hito que estableció la arquitectura de amplificador beta compacta e independiente en la que los fabricantes de máquinas herramienta llegaron a confiar para aplicaciones de ejes pequeños en centros de mecanizado CNC, máquinas de torneado y robots industriales.

Décadas después, esas máquinas siguen funcionando. Y cuando este amplificador falla, encontrar un reemplazo genuino rápidamente es lo que más importa.

Tenemos el A06B-6130-H003 en condición nueva y usada (inspeccionada), listo para envío a todo el mundo en 0-3 días hábiles.

Un diseño pionero: la primera unidad Beta i

Comprender qué hace que la serie 6130 destaque comienza reconociendo lo que era nuevo en su lanzamiento. El A06B-6130-H003 introdujo varios principios de diseño que definieron la plataforma beta i:

Fuente de alimentación incorporada independiente. A diferencia de la serie modular alpha, que requiere un módulo de fuente de alimentación separado compartido entre varios ejes de accionamiento, el biSV-40 lleva su propia etapa de potencia interna. Esta independencia significa que la unidad se puede instalar en cualquier punto de la máquina — cerca del eje que acciona — sin tener que regresar a un módulo de alimentación centralizado. Para los fabricantes de máquinas herramienta, esa libertad abrió diseños mecánicos más limpios, especialmente en ejes como los cambiadores automáticos de herramientas (ATC), torretas y mesas giratorias que se encuentran alejados del gabinete de accionamiento principal.

Comunicación por fibra óptica FSSB. El 6130-H003 se conecta al controlador CNC a través de la interfaz de fibra óptica FSSB (Fanuc Serial Servo Bus) de alta velocidad de FANUC. La transmisión por fibra óptica es inherentemente inmune a interferencias electromagnéticas — crítica en entornos de máquinas eléctricamente ruidosos — y proporciona la retroalimentación de posición de baja latencia requerida para un cierre de bucle servo ajustado. Esta es la misma columna vertebral de comunicación utilizada en la serie alpha, lo que le da a la beta i el rendimiento de precisión de un sistema servo a gran escala en un paquete más compacto.

Especificaciones técnicas

El inventario de este modelo se mueve; contáctenos para confirmar la disponibilidad antes de realizar el pedido.

Dentro de la unidad: lo que obtienes

El A06B-6130-H003 contiene tres ensamblajes internos principales: un módulo de potencia de transistores de 50 A, una placa de cableado (A16B-3200-0512) y una tarjeta de control/interfaz (A20B-2101-005x). Estas placas no están disponibles por separado; la unidad se envía y se repara como un ensamblaje integrado.

Los componentes de repuesto que están disponibles de forma independiente incluyen transistores de repuesto, fusibles internos y el ventilador de refrigeración del accionamiento. Para los compradores que consideran la planificación de mantenimiento a largo plazo, tener una unidad amplificadora conocida y en buen estado en el estante — junto con piezas de repuesto consumibles — es el enfoque más práctico para minimizar el tiempo de inactividad futuro en máquinas que ejecutan este accionamiento.

La unidad también incluye detección de corriente de fuga incorporada y una función de salida de alarma, lo que proporciona una capacidad de advertencia temprana que ayuda a los equipos de mantenimiento a identificar fallas en el motor o cableado aguas abajo antes de que escalen a daños más extensos.

Cómo se compara el 6130 con otros accionamientos de la serie Beta

Los compradores que buscan un amplificador de la serie beta a veces se encuentran con múltiples variantes del 6130 y números de serie adyacentes. Una orientación rápida:

Dentro de la serie 6130, el H003 es la variante de salida media en la línea beta i de primera generación. El H002 (biSV-20) opera con una corriente de salida menor para motores más pequeños, mientras que el H004 maneja un rango de corriente mayor. Estos no son intercambiables; siempre coincida con el número de pieza completo.

La serie 6132 (como el H003 y el H004) representa una línea de amplificadores beta de generación posterior. La serie 6132 incluye variantes FSSB y I/O Link, mientras que la serie 6130 es exclusivamente FSSB. Si la documentación de su máquina especifica un A06B-6130-H003, una unidad de la serie 6132 no es un sustituto válido.

Pedido, pago y envío

Envío a todo el mundo a través de DHL y FedEx. La mayoría de los pedidos salen de nuestras instalaciones dentro de 0 a 3 días hábiles después de la confirmación del pago. Los pedidos de varios artículos califican para envío combinado.

Opciones de pago:

• Transferencia bancaria (T/T) — aceptada para todos los valores de pedido
• PayPal — para pedidos de hasta $500
• Western Union — aceptada para todos los valores de pedido

Los derechos de aduana y los impuestos de importación en el destino son responsabilidad del comprador. ¿Necesita una estimación de costos de envío? Contáctenos antes de realizar el pedido y confirmaremos los detalles para su país.

Garantía y devoluciones

Se aceptan devoluciones cuando una unidad llega dañada, incompleta o no como se describe, o resulta no funcional dentro de los 4 días posteriores a la recepción. Los artículos deben estar en su estado original con la etiqueta de garantía intacta. Los costos de flete de devolución son responsabilidad del comprador.

Las fallas causadas por una instalación incorrecta, configuración de motor incorrecta o daños físicos posteriores a la entrega quedan fuera de la cobertura de la garantía. Si no está seguro de si esta es la unidad correcta para su máquina, comuníquese antes de realizar el pedido.

Preguntas frecuentes

P1: El 6130-H003 y el 6132-H003 se ven similares, ¿puedo usar uno en lugar del otro?

No. A pesar de compartir algunas similitudes visuales y pertenecer a la familia de servos beta, las series 6130 y 6132 no son intercambiables. La diferencia más significativa es la interfaz de control: el 6130-H003 utiliza FSSB (bus serie de servomotor por fibra óptica), mientras que el 6132-H003 utiliza I/O Link a través de PMM. Las configuraciones de los conectores, el firmware interno y los protocolos de comunicación son diferentes. Sustituir una unidad 6132 en una máquina diseñada para un 6130 resultará en un fallo de comunicación entre el accionamiento y el CNC. Siempre reemplace con una coincidencia exacta del número de pieza.

P2: Mi máquina utiliza el A06B-6130-H003 en un ATC o torreta, ¿es una aplicación típica?

Sí, muy típica. El diseño de fuente de alimentación independiente del biSV-40 se diseñó específicamente para dar a los fabricantes de máquinas herramienta flexibilidad en la colocación de los accionamientos cerca de ejes remotos. Los cambiadores automáticos de herramientas, los indexadores de torreta y los mecanismos de paletas son exactamente el tipo de aplicaciones para las que se diseñó esta unidad: ejes que se encuentran mecánicamente alejados del gabinete servo principal pero que aún necesitan la precisión del control de bucle cerrado basado en FSSB. El cable de fibra óptica que se conecta al CNC puede recorrer distancias más largas que la retroalimentación de servo basada en cobre sin degradación de la señal, lo que se adapta bien a estas ubicaciones remotas.

P3: ¿Con qué controladores CNC FANUC es compatible el A06B-6130-H003?

El biSV-40 se diseñó principalmente para su uso con los controladores CNC FANUC serie 0i-C y 0i-D, así como con la serie 3x-i. La compatibilidad depende en última instancia de la configuración del software y la asignación de ejes dentro del CNC específico. Para un escenario de reemplazo directo — donde la unidad original en su máquina era un A06B-6130-H003 — el reemplazo será compatible con el mismo controlador por definición. Si está integrando este amplificador en una máquina o configuración de controlador diferente, verifique el mapeo de ejes FSSB con la documentación de su sistema.

P4: ¿Cuáles son los síntomas de falla más comunes que indican que el A06B-6130-H003 ha fallado?

Las presentaciones de fallas más frecuentes incluyen: alarma de servo de eje en el CNC sin movimiento del motor, el LED del amplificador mostrando una condición de alarma sin una falla correspondiente en el motor o cable, pérdida de comunicación FSSB en el eje afectado y evidencia visible de fusibles quemados o transistores sobrecalentados al inspeccionar. El biSV-40 utiliza una pantalla de alarma LED — a diferencia de algunos accionamientos con pantallas numéricas — por lo que generalmente se necesita una correlación del patrón del LED con el historial de alarmas del CNC para distinguir las fallas del accionamiento de las fallas del motor o de retroalimentación. Si el CNC informa una alarma de hardware específicamente asociada con este eje, y los devanados del motor prueban normales, el amplificador suele ser la causa probable.

P5: ¿Vale la pena tener en stock una unidad de repuesto A06B-6130-H003, o es mejor conseguir una cuando sea necesario?

Para las instalaciones que ejecutan máquinas donde este amplificador está en un eje crítico para la producción, tener al menos una unidad de repuesto generalmente vale la pena la inversión. La serie 6130 es una unidad de generación más antigua y, si bien hay stock disponible, los plazos de entrega pueden ser impredecibles, especialmente para unidades nuevas. El costo de un solo día de tiempo de inactividad de producción mientras se espera la llegada de un reemplazo generalmente excede el costo del repuesto en sí muchas veces. Si su máquina opera en un segundo o tercer turno, o si este eje está en la ruta crítica de su flujo de producción, le recomendamos tratar una unidad de repuesto como un activo de mantenimiento en lugar de una compra reactiva.
