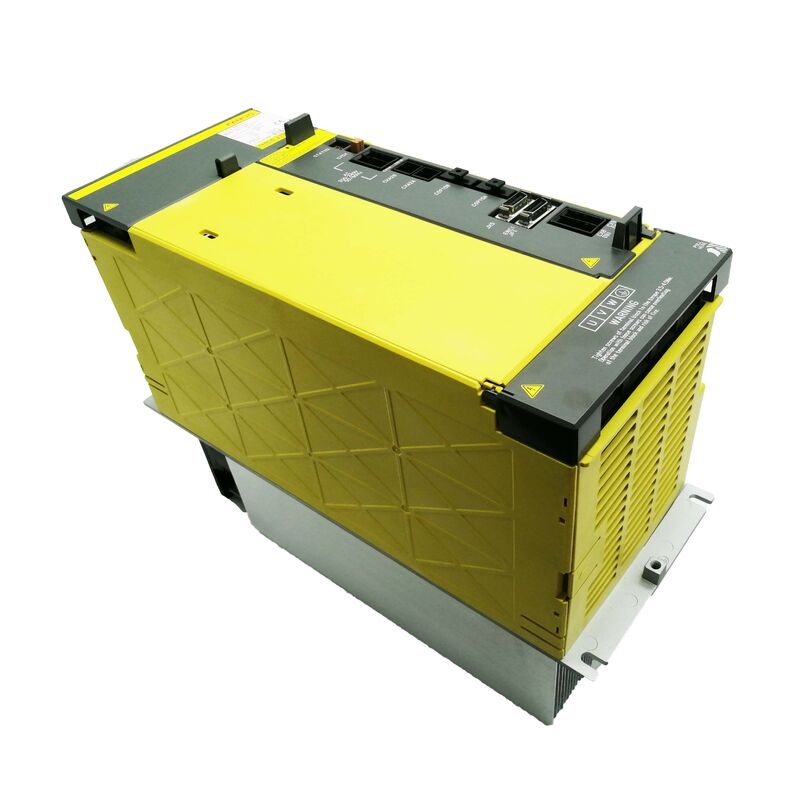

Módulo Amplificador Servo FANUC A06B-6127-H106 Alpha i — AiSV-180HV Monoeje, 58A Nominal, para Ejes CNC de Alto Par de 400V

No todos los ejes de un centro de mecanizado grande son iguales. El husillo soporta la mayor parte de la carga de corte, pero los ejes lineales — X, Y, Z en un pórtico pesado o mandrinadora, o el desplazamiento principal en un centro de torneado grande — exigen servomandos que puedan mantener una alta corriente continua mientras manejan picos de aceleración bruscos sin fallar. Ese es exactamente el contexto operativo para el que fue diseñado el A06B-6127-H106.

Designado AiSV-180HV en la plataforma de servo de alto voltaje Alpha i de FANUC, este es el módulo monoeje de mayor corriente de la familia 6127 HV. Su salida nominal de 58A y su capacidad pico de 180A lo sitúan en una clase diferente a los módulos biejos H202 y H203 — impulsa un eje, pero lo impulsa con fuerza, en máquinas que lo necesitan.

Tenemos el A06B-6127-H106 en stock en condición nueva y usada (inspeccionada), listo para envío mundial en 0–3 días hábiles.

Dónde Encaja Este Servodrive: Aplicaciones de Ejes Grandes y Alto Par

La serie 6127 ocupa un lugar específico en la arquitectura de servo de FANUC: entrada trifásica de 400V, interfaz de control de fibra óptica FSSB, diseñada para usarse con sistemas CNC 30i, 31i, 32i y 35i Modelo A. Dentro de esa familia, el H106 es el módulo monoeje en el extremo superior del rango de corriente.

Los módulos monoeje (H1xx) concentran la capacidad total de accionamiento en un canal de motor. No hay reparto de etapas de potencia ni recursos de control con un segundo eje. Para una máquina donde un eje soporta una carga mecánica significativa — el eje Z de un centro de mecanizado vertical grande, el accionamiento de la mesa de una mandrinadora horizontal pesada, o el eje de avance principal de un sistema de alta inercia — la configuración monoeje asegura que la capacidad nominal completa esté disponible exclusivamente para ese eje.

La clasificación de corriente pico de 180A es particularmente relevante aquí. La corriente pico determina la rapidez con la que el servodrive puede acelerar una carga de alta inercia y con qué fuerza puede resistir perturbaciones durante el corte. Una corriente pico de 180A de un servodrive nominal de 58A significa que el amplificador puede entregar aproximadamente tres veces su clasificación continua en ráfagas cortas — el tipo de margen que mantiene un eje pesado receptivo en lugar de lento bajo cambios de carga dinámicos.

Especificaciones Técnicas

El Significado de "Descontinuado" — y Por Qué Importa para la Adquisición

FANUC ha descontinuado oficialmente el A06B-6127-H106. La serie 6127 HV ha sido reemplazada por la serie de segunda generación 6290 HV, que maneja el mismo espacio de aplicación de 400V con electrónica actualizada y mayor compatibilidad de control.

En la práctica, esto significa que la adquisición de stock nuevo antiguo (NOS) se ha convertido en la ruta principal para unidades de reemplazo en lugar del suministro directo de fábrica. No significa que el servodrive haya desaparecido del mercado — quedan existencias significativas disponibles a través de distribuidores industriales especializados y proveedores de MRO a nivel mundial — pero introduce una variable: la disponibilidad fluctúa y el grupo de unidades originales genuinamente sin usar solo disminuirá con el tiempo.

Para los ingenieros de mantenimiento que gestionan grandes activos CNC que utilizan este servodrive, el cálculo de adquisición cambia. Una unidad usada y probada puede ser la opción práctica hoy en día. Pero si la máquina en cuestión es un activo de producción a largo plazo sin un plan de actualización, asegurar una unidad de repuesto nueva ahora mientras haya stock es una decisión que vale la pena tomar antes de que la disponibilidad se convierta en un factor limitante.

H106 vs Otros Módulos 6127 HV: Elegir la Clasificación de Corriente Correcta

La serie 6127 cubre una amplia gama de configuraciones monoeje y biejos. Dentro del rango monoeje (H1xx), la distinción clave es la capacidad de corriente, que se correlaciona con el tamaño del servomotor que se está impulsando:

El H102 maneja el extremo inferior con una nominal de 10A (AiSV-10HV), adecuado para motores de alto voltaje más pequeños en ejes menos exigentes. Subiendo a través de H103 (20A), H104 (40A), H105 (80A), el H106 con 58A se sitúa en el nivel medio-alto — pero estos son 58A continuos, con 180A pico disponibles. El 180 en la designación del modelo del servodrive (AiSV-180HV) se refiere a esa cifra pico, no a la clasificación continua.

Esta distinción es importante al verificar la compatibilidad con el motor de su máquina. La clave es siempre la corriente nominal continua del motor y el requisito de corriente pico. Si su aplicación especificó originalmente un H106, necesita un H106. Ni una variante de menor ni de mayor clasificación dentro de la familia puede sustituirse sin cambios de parámetros y, lo que es más importante, sin verificar que la corriente continua del nuevo servodrive coincida con lo que requieren el motor y la aplicación.

Opciones de Condición

Unidades nuevas (sin usar) se obtienen de stock de producción original de FANUC. Dado el estado descontinuado de este producto, las unidades nuevas genuinas son cada vez más escasas. Todas las unidades nuevas tienen una garantía de 12 meses de nuestras instalaciones.

Unidades usadas (inspeccionadas) han sido examinadas funcionalmente y tienen una garantía de 3 meses. Para instalaciones donde el costo de inactividad justifica un repuesto funcional sobre una prima por condición, una unidad usada probada es una solución práctica e inmediata. Ambas condiciones se envían en embalaje original.

Pedido, Pago y Envío

Envío mundial a través de DHL y FedEx. La mayoría de los pedidos salen de nuestras instalaciones en 0 a 3 días hábiles después de la confirmación del pago. Se ofrece envío combinado para pedidos de varios artículos.

Opciones de pago:

• Transferencia Bancaria (T/T) — aceptada para todos los valores de pedido
• PayPal — para pedidos de hasta $500
• Western Union — aceptada para todos los valores de pedido

Los derechos de importación e impuestos locales en destino son responsabilidad del comprador. Contáctenos antes de realizar el pedido si necesita una estimación de costos de flete para su país específico.

Garantía y Devoluciones

Se aceptan devoluciones cuando una unidad llega dañada, incompleta o no como se describe — o resulta no funcional dentro de los 4 días posteriores a la recepción. Los artículos deben devolverse en su estado original con la etiqueta de garantía intacta. El flete de devolución es responsabilidad del comprador.

Las fallas resultantes de una instalación incorrecta, configuración de parámetros inadecuada, especificaciones de motor no coincidentes o daños físicos posteriores a la entrega quedan fuera de la cobertura de la garantía.

Preguntas Frecuentes

P1: ¿Qué tipo de máquina utiliza típicamente el A06B-6127-H106?

Este servodrive se encuentra más comúnmente en centros de mecanizado CNC de gran formato, mandrinadoras horizontales pesadas, grandes celdas de torneado y sistemas de fabricación con alta carga de ejes construidos alrededor de controladores CNC FANUC 30i o 31i. La clasificación de corriente continua de 58A / pico de 180A es adecuada para servomotores que impulsan ejes con inercia mecánica significativa o alta resistencia de corte — situaciones en las que un servodrive con menor clasificación de corriente fallaría bajo demandas de carga pico o funcionaría demasiado cerca de su límite continuo para proporcionar un margen térmico adecuado. La entrada de 400V también lo sitúa firmemente en instalaciones industriales de estándar europeo y alta especificación en lugar de entornos de taller estándar de 200V.

P2: El servodrive figura como descontinuado — ¿todavía se fabrica en algún lugar?

 No. FANUC ha cesado la producción del A06B-6127-H106 y de la serie 6127 en general. Lo que queda en el mercado es una combinación de unidades genuinas de stock nuevo antiguo (NOS) en poder de distribuidores, unidades de excedente usadas recuperadas de revisiones de máquinas y unidades reparadas/de intercambio. Ninguna de estas proviene de la fabricación actual. La plataforma sucesora para nuevas instalaciones es la serie A06B-6290, pero eso solo es aplicable a máquinas que se están reequipando o actualizando — para una máquina que actualmente utiliza un 6127-H106 en un entorno 30i/31i, el reemplazo directo sigue siendo un H106.

P3: ¿Se puede usar el A06B-6127-H106 con una fuente de alimentación de 480V, o es estrictamente una unidad de 400V?

 La especificación para la entrada de alimentación principal cubre de 400V CA a 480V CA trifásico con una desviación permitida de –15% a +10%. Esto significa que el servodrive es técnicamente compatible con fuentes de alimentación en ese rango — sistemas de 400V estándar en Europa y partes de Asia, así como fuentes de 480V comúnmente encontradas en instalaciones industriales de América del Norte. El voltaje del circuito de control se suministra por separado a 200–240V monofásico, lo que también abarca los estándares monofásicos de 200V y 240V. Antes de conectar a cualquier fuente, confirme que tanto el voltaje principal como el de control coinciden con las especificaciones y se encuentran dentro de la banda de tolerancia indicada.

P4: Mi máquina muestra una alarma de servo en el eje que utiliza este amplificador. ¿Cómo determino si el H106 en sí mismo está defectuoso antes de pedir un reemplazo?

El diagnóstico sistemático es importante aquí, particularmente dado el costo de este servodrive. Comience por verificar si el CNC informa la alarma como una falla de hardware en el eje específico (sobrecorriente del amplificador, falla IPM o pérdida de comunicación en ese eje FSSB) en lugar de un error del motor o codificador. Si la alarma es una falla de IPM o de transistor de salida, el amplificador es la causa más probable. Sin embargo, también inspeccione los cables de alimentación del motor en busca de daños en el aislamiento o cortocircuitos — una falla en el bobinado del motor puede destruir un amplificador nuevo si se instala sin verificar primero la carga. Mida la resistencia del bobinado del motor y la resistencia de aislamiento a tierra (idealmente >1MΩ a 500V CC) antes de instalar un servodrive de reemplazo. Si el CNC informa un error de comunicación FSSB específicamente para este eje, verifique la conexión del cable de fibra óptica entre el CNC y el amplificador antes de concluir que el servodrive está defectuoso.

P5: ¿Es necesario recargar los parámetros de servo al instalar un H106 de reemplazo?

 En la mayoría de los casos, sí. Al reemplazar un módulo amplificador en un sistema 30i/31i, el CNC debe reconocer el nuevo servodrive en el bus FSSB y confirmar la asignación del eje. Si la máquina utiliza un codificador de posición absoluta, la posición de referencia absoluta generalmente se perderá y deberá restablecerse después de instalar y alimentar el servodrive. Los parámetros de ajuste de servo almacenados en el CNC (no en el propio servodrive) generalmente se conservan — residen en la memoria no volátil del CNC — pero se recomienda encarecidamente hacer una copia de seguridad del archivo de parámetros del CNC antes de cualquier reemplazo de hardware. En algunas configuraciones, puede ser necesario confirmar o reingresar parámetros de inicialización específicos del servodrive. Consulte la documentación de mantenimiento del fabricante de la máquina o el manual FANUC B-65282 para el procedimiento específico aplicable a su generación de control.
