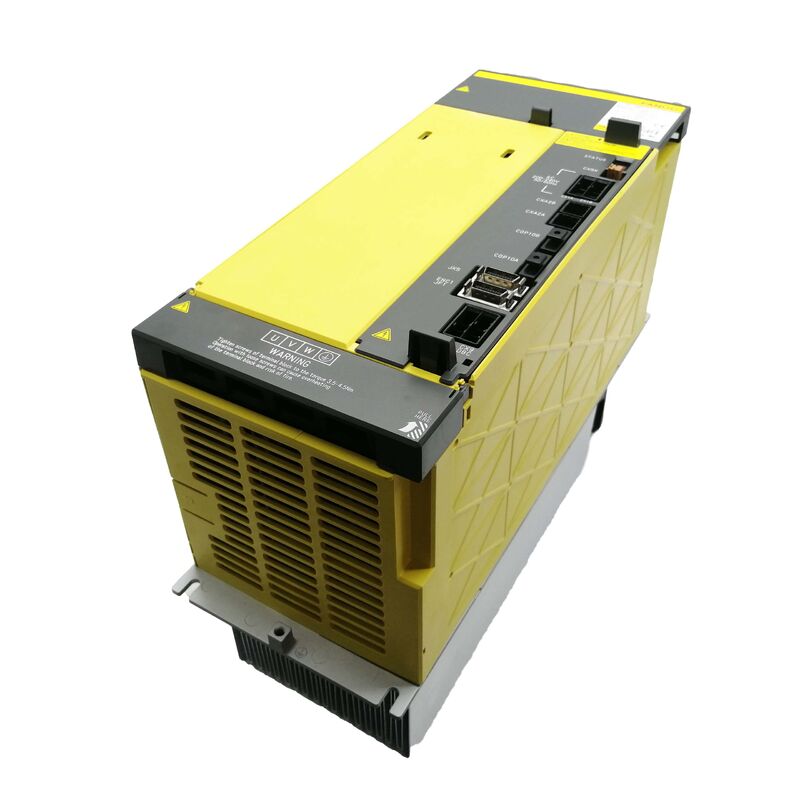

FANUC A06B-6127-H102 | Módulo servo de eje único Alpha i HV AiSV-10HV — 10 A / 400–480 V / FSSB / HRV2+HRV3

Eje único, exactamente la capacidad necesaria

El A06B-6127-H102 es el módulo básico en la línea de servos de un solo eje Alpha i HV de FANUC: el AiSV-10HV en una plataforma de 400 V. La razón por la que existe junto con el H202 de doble eje (que también ejecuta 10 A por canal) es sencilla: no todos los pares de ejes que terminan en un gabinete CNC comienzan su vida al mismo tiempo en la misma sección del gabinete.

Cuando una máquina coloca un eje de 400 V en una sección de gabinete remota (un cabezal giratorio del eje B, un accionamiento de contrapunto, un cuarto eje en una subplaca aislada), un módulo de doble eje desperdicia la mitad de su hardware y costo. El H102 satisface la necesidad real: un canal servo con dirección FSSB, clasificación de 10 A, en la plataforma de 400 V. Cuando posteriormente la máquina agrega otro eje en esa posición, el H102 permanece sin cambios; el nuevo eje obtiene su propio módulo.

Como todos los módulos de la serie 6127, el H102 se conecta al bus de CC compartido suministrado por el módulo de fuente de alimentación aiPS-HV y se comunica con el CNC a través de un cable de fibra óptica FSSB. La dirección FSSB del módulo se asigna en los parámetros de ejes del CNC. Se admite el control vectorial de alta respuesta HRV2 y HRV3: los mismos algoritmos de control disponibles en módulos de mayor corriente de la misma familia.

H102 en la gama de eje único 6127

Todas las variantes H1xx de un solo eje están en la misma plataforma de 400 V y comparten el mismo bus del gabinete. El reemplazo debe coincidir con el H102 original: instalar un módulo de mayor calificación desperdicia un costo; no existe ninguna opción de menor calificación en esta familia

Especificaciones clave

H102 vs H202: no es un intercambio simple

El H202 es el módulo 10A/10A de doble eje. La clasificación por canal es idéntica, pero el hardware difiere: el H202 tiene dos asignaciones de ejes FSSB, dos conjuntos de conexiones de alimentación del motor y una forma física más amplia. Reemplazar un H102 con un H202 requiere volver a cablear las conexiones del motor y reasignar el mapeo de ejes FSSB en los parámetros del CNC. Este nunca es un simple intercambio. Reemplace productos similares con el número de pieza exacto.

Notas de mantenimiento

Dos puntos prácticos de mantenimiento para este módulo:

Ventilador de refrigeración: el desgaste de los cojinetes del ventilador es un mecanismo de desgaste conocido en toda la serie 6127. Los cambios audibles en el ruido del ventilador (chirrido, giro intermitente, velocidad reducida) son una advertencia temprana. Un ventilador defectuoso provoca un apagado térmico. Los módulos de ejes auxiliares como el H102 a veces acumulan horas de funcionamiento sin la misma atención de mantenimiento que se les da a los variadores de eje primario.

Cable de fibra FSSB: los cables FSSB del eje auxiliar suelen tenderse por caminos más largos con más puntos de flexión. La contaminación de los extremos del conector óptico o el daño físico del cable son causas más comunes de alarmas de comunicación FSSB en los ejes auxiliares que en los ejes principales con tramos de cable más cortos.

Preguntas frecuentes

P1: H102 y H202 funcionan con 10 A a 400 V. ¿Cuál es la diferencia real?

H102 es de un solo eje (un canal de accionamiento, un motor). H202 es de doble eje (dos canales a 10 A cada uno, dos motores). El hardware es diferente, las asignaciones de ejes FSSB difieren y el cableado del motor es diferente. Reemplazar un H102 por un H202 requiere recableado y cambios de parámetros FSSB, nunca una simple instalación. Reemplazar comparable.

P2: ¿Pueden los módulos H102 y H202 compartir el mismo módulo de fuente de alimentación aiPS-HV?

Sí. El aiPS-HV alimenta el bus de CC servo de todo el gabinete, independientemente de si los módulos individuales son H1xx de un solo eje o H2xx de dos ejes. La fuente de alimentación se dimensionó en el momento de la construcción de la máquina para la demanda total de potencia del eje. Los módulos H102 y H202 coexisten en el mismo bus sin problemas.

P3: ¿Se puede reemplazar el H102 por el A06B-6290-H102 de segunda generación?

En principio, el 6290-H102 es el sucesor designado para la misma aplicación de un solo eje de 400 V, 10 A. Sin embargo, la compatibilidad depende del nivel de software del CNC: la serie 6290 fue diseñada para generaciones de CNC posteriores (0i-MD, 31i-B y posteriores). Las máquinas que ejecutan 30i o 31i Modelo A pueden aceptar variadores 6290 con ajustes de parámetros, o no. El reemplazo más seguro para una máquina 6127-H102 es una A06B-6127-H102 idéntica hasta que se confirme una vía de actualización formal.

P4: ¿Qué servomotores debe accionar el H102?

Servomotores Alpha i HV pequeños con corriente nominal de 10 A o menos: ejes de posicionamiento de precisión, mesas giratorias y ejes de funciones auxiliares en grandes sistemas CNC de 400 V. El tipo de motor específico se define en el parámetro de eje del CNC (parámetro de tipo de servomotor No. 2020). Confirme que los parámetros instalados identifiquen el tipo de motor para el que se configuró originalmente el H102.

P5: ¿Qué señales indican que este módulo puede estar a punto de fallar?

Ventilador de refrigeración: los cambios audibles en el ruido (rechinido, intermitente, velocidad reducida) indican desgaste del cojinete. LED del panel frontal: la indicación de alarma persistente justifica una investigación incluso si el eje aún funciona. La decoloración visible o las marcas de quemaduras alrededor de los conectores o el disipador de calor indican estrés térmico previo. Conectores de fibra FSSB: inspeccione en busca de polvo o contaminación, lo que degrada la calidad de la señal óptica antes de causar fallas absolutas en la comunicación.
