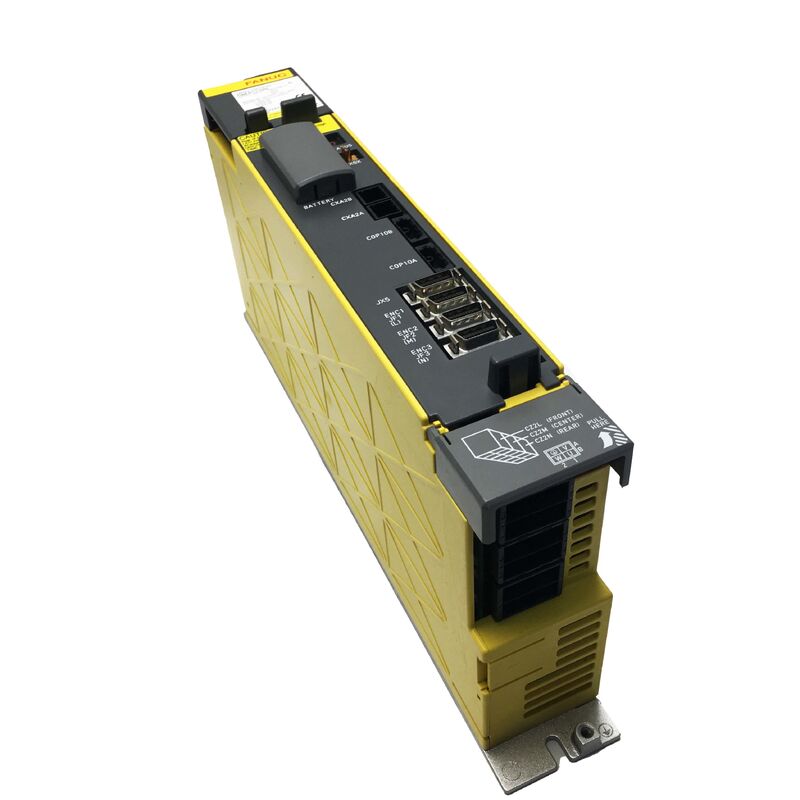

A06B-6117-H304 FANUC Amplificador de Servomotor de CA A06B6117H304 A06B-6117-H304

Módulo amplificador servo FANUC A06B-6117-H304 — AiSV-20/20/40, plataforma Alpha i de tres ejes, 200V

Tres ejes en un solo módulo, con una distribución de corriente asimétrica. Ese detalle de diseño es la característica definitoria del A06B-6117-H304, y comprenderlo es la forma más rápida de confirmar que está pidiendo la pieza correcta.

El H304 es el variador de tres ejes más grande de la familia de amplificadores servo Alpha i 6117 de FANUC.

Designado SVM3-20/20/40i (AiSV-20/20/40), impulsa tres ejes servo simultáneamente desde una unidad compacta, pero a diferencia de un módulo simétrico de tres ejes donde todos los canales tienen una corriente nominal idéntica, el H304 asigna su potencia de manera desigual: los ejes L y M tienen una potencia nominal de 6.5A cada uno, mientras que el eje N tiene una potencia de 13A.

Esa potencia duplicada del eje N tiene una lógica práctica y da forma a dónde pertenece este módulo en la máquina.

Sande Electric tiene en stock el A06B-6117-H304 en condiciones nuevas y usadas (inspeccionadas), con envío a todo el mundo en 0–3 días hábiles.

La plataforma Alpha i 6117: Dónde se ubica este módulo

La serie 6117 representa la generación principal de servo Alpha i de 200V de FANUC, la familia de variadores modulares que se convirtió en la columna vertebral de los sistemas CNC de FANUC a través de las generaciones de control 0i-C/D y 30i/31i.

A diferencia de las series Alpha anteriores (6090, 6096) o la serie Beta (6130, 6132, 6134), la línea Alpha i 6117 incorporó algoritmos de control de corriente HRV2 y HRV3, un ancho de módulo más delgado de 60 mm con arquitectura de disipador de calor externo y comunicación por fibra óptica FSSB como estándar.

Estos módulos se instalan en un gabinete de bus de CC compartido junto con un módulo de fuente de alimentación aiPS, que convierte la entrada de CA de 200V en el bus de CC regulado.

La entrada nominal del bus de CC del H304 es de 283–325V CC a 9.5 kW en total; este presupuesto de potencia alimenta los tres ejes, y comprenderlo es importante al dimensionar la fuente de alimentación para la configuración de su gabinete.

Dentro de la familia 6117, el módulo varía desde un solo eje (H1xx), dos ejes (H2xx) hasta tres ejes (H3xx). El H304 se encuentra en la parte superior de la gama de tres ejes, diferenciándose del H303 por su asignación asimétrica de corriente de eje.

¿Por qué el eje N recibe el doble de corriente?

El SVM3-20/20/20i (H303) y el SVM3-20/20/40i (H304) son módulos de tres ejes de la misma familia, y a primera vista el H304 parece un H303 con un canal mejorado. Pero la elección de diseño refleja diferencias reales en la carga de los ejes en los centros de mecanizado CNC.

En un centro de mecanizado vertical típico, los ejes X e Y mueven la mesa y la columna en el plano horizontal; estos son movimientos relativamente ligeros, incluso a alta velocidad, porque la gravedad no actúa en contra del movimiento horizontal. El eje Z es diferente.

Mueve el cabezal del husillo o la mesa verticalmente, oponiéndose directamente a la gravedad, a menudo mientras se sujeta a una pieza pesada.

Los cortes del eje Z implican fuerzas de corte más altas en la dirección de avance. El eje N, que en muchas configuraciones de máquina se conecta al eje Z o a un eje primario con carga similar, se beneficia de la capacidad de corriente nominal adicional de 13A.

Es por eso que reemplazar un H304 por un H303 no es sencillo: el motor del eje N de su máquina se adaptó a la salida nominal de 13A del H304. Operarlo desde un canal de 6.5A provocará que el amplificador falle por sobrecorriente en condiciones de corte normales.

Especificaciones técnicas

H303 vs H304: Aclarando el error de pedido más común

Los dos módulos se ven casi idénticos. Misma serie, mismo ancho físico, misma interfaz FSSB, mismo ajuste de gabinete. Los códigos numéricos al final del número de pieza son el único diferenciador que importa:

A06B-6117-H303 = SVM3-20/20/20i — los tres ejes a 6.5A de salida nominal. Se utiliza cuando los tres ejes de la máquina tienen requisitos de corriente similares, a menudo se encuentra en centros de mecanizado más pequeños o máquinas donde la carga del eje Z no es significativamente mayor que la de X/Y.

A06B-6117-H304 = SVM3-20/20/40i — ejes L y M a 6.5A, eje N a 13A. Se utiliza cuando el tercer eje soporta una carga mecánica mayor y requiere una mayor capacidad de corriente continua.

Si su máquina estaba equipada originalmente con un H304 y usted instala un H303, el sistema puede parecer que se inicializa correctamente, pero fallará en el eje N bajo cualquier carga de corte significativa. Por el contrario, instalar un H304 en lugar de un H303 es generalmente factible desde el punto de vista del hardware si el presupuesto de la fuente de alimentación aiPS lo admite, pero esto siempre debe confirmarse con la documentación eléctrica original de su máquina antes de la instalación.

Opciones de condición

Las unidades nuevas son stock genuino de FANUC, sin desgaste, respaldadas por una garantía de 12 meses. Para instalaciones donde la falla de tres ejes significa tiempo de inactividad completo de la máquina, una unidad nueva elimina la incertidumbre del historial de servicio.

Las unidades usadas (inspeccionadas) tienen una garantía de 3 meses y representan una opción de stock práctica para ingenieros de mantenimiento que necesitan un repuesto funcional en el estante sin el tiempo de entrega de un pedido de unidad nueva. El 6117 es una plataforma madura: las unidades usadas de calidad son generalmente repuestos funcionales confiables.

Contáctenos para confirmar la disponibilidad de stock actual antes de realizar el pedido, ya que la disponibilidad específica de la condición fluctúa.

Pedido, pago y envío

Envío mundial a través de DHL y FedEx dentro de 0–3 días hábiles del pago confirmado. Se ofrece envío combinado en pedidos de varios artículos.

Métodos de pago aceptados:

• Transferencia bancaria (T/T) — todos los valores de los pedidos
• PayPal — pedidos de hasta $500
• Western Union — todos los valores de los pedidos

Los derechos de importación e impuestos locales son responsabilidad del comprador. Contáctenos para una estimación del costo de envío si necesita una antes del pago.

Garantía y devoluciones

Se aceptan devoluciones cuando las unidades llegan dañadas, incompletas, no como se describen o resultan no funcionales dentro de 4 días de la recepción. La unidad debe estar en su estado original con la etiqueta de garantía intacta. El envío de devolución corre por cuenta del comprador. Las fallas resultantes de cableado incorrecto, conexión de motor de eje incorrecta o daño físico posterior a la entrega quedan fuera de la cobertura de la garantía.

Preguntas frecuentes

P1: El H304 tiene tres ejes, ¿se puede aislar un canal de eje fallido para que los otros dos mantengan la máquina en funcionamiento?

No. El A06B-6117-H304 es un módulo integrado único que comparte una conexión de bus de CC y un enlace de comunicación FSSB con el CNC. Si un canal de eje desarrolla una falla, ya sea una alarma IPM en el eje L o una sobrecorriente en el eje N, todo el módulo entra en estado de falla y los tres ejes se detienen.

Esto es fundamentalmente diferente de un gabinete construido con tres módulos de un solo eje separados, donde la falla de un variador deja operativos los otros dos. Es una de las compensaciones prácticas del factor de forma compacto de tres ejes: menor huella de gabinete, pero la falla de una sola unidad detiene los tres ejes simultáneamente.

Para máquinas donde el tiempo de actividad del husillo es crítico, tener un repuesto H304 probado en el estante vale la pena considerarlo.

P2: ¿Qué significan los códigos de alarma en la pantalla LED del H304 y cómo los leo?

El H304 tiene una sola pantalla LED de 7 segmentos que muestra cíclicamente códigos de alarma específicos del eje. Los códigos de un solo dígito se aplican al módulo en general; por ejemplo, el código 1 indica que el ventilador de refrigeración interno se ha detenido, el código 5 es una alarma de bajo voltaje del enlace de CC y el código F significa que el ventilador de refrigeración externo se ha detenido.

Cuando ocurre una falla específica del eje, la pantalla muestra una letra o número que identifica tanto el tipo de falla como el eje: los códigos 8, 9 y A indican sobrecorriente en los ejes L, M y N respectivamente, mientras que los códigos que comienzan con los mismos caracteres pero en una secuencia diferente indican fallas IPM (Módulo de potencia inteligente) en los mismos ejes.

Los códigos combinados (b, C, d, E) cubren fallas simultáneas de varios ejes. Es importante verificar qué código de alarma específico aparece antes de retirar el módulo; un error de comunicación FSSB (código L o U) apunta al cable de fibra óptica o a la tarjeta CNC, no al hardware del variador en sí.

P3: Mi máquina muestra una alarma IPM en el eje N en este módulo. ¿Significa eso que el módulo ha fallado o podría ser el motor la causa?

Una alarma IPM en el eje N (el canal de alta corriente) puede originarse tanto en el hardware del variador como en el motor y su cableado.

El IPM en el variador detecta un consumo de corriente excesivo y se apaga para protegerse, pero la razón de esa corriente excesiva podría ser un devanado del motor en cortocircuito, un cable de alimentación del motor dañado con ruptura de aislamiento o una falla genuina del hardware del variador.

Antes de desechar el módulo, vale la pena medir la resistencia de aislamiento entre cada fase del motor y el marco del motor con un megóhmetro de CC de 500V; una lectura inferior a 1 MΩ sugiere que el motor o el cable son la fuente de la falla.

Si el motor y el cable funcionan correctamente, y la alarma regresa inmediatamente después de un reinicio incluso sin comando de movimiento, eso apunta más directamente al módulo del variador en sí.

P4: ¿Es el A06B-6117-H304 compatible tanto con los controladores FANUC 0i como con los 30i/31i?

Sí, la serie 6117 Alpha i es compatible con ambas generaciones de control.

En un sistema FANUC 0i-C o 0i-D, el H304 se conecta a través de FSSB a la tarjeta servo del CNC y opera con el conjunto de parámetros de ese controlador. En un sistema 30i, 31i o 32i, el mismo módulo opera bajo un entorno de parámetros diferente, y más capaz, que admite los algoritmos de control de corriente HRV3 completos para los que está diseñado el hardware.

El hardware físico es el mismo; el rendimiento del control depende de lo que el CNC esté configurado para usar.

Si está instalando un H304 de reemplazo en stock en una máquina, los parámetros servo ya almacenados en el CNC se aplican al módulo de reemplazo sin cambios, siempre que el reemplazo sea el mismo número de pieza y los tipos de motor y las configuraciones del codificador no hayan cambiado.

P5: El módulo tiene dos ventiladores de refrigeración mencionados, ¿qué mantenimiento necesitan y cómo afecta una falla del ventilador a la máquina?

El H304 tiene un ventilador interno (dentro de la carcasa del módulo) y un ventilador externo montado en las aletas del disipador de calor.

El ventilador interno hace circular el aire a través de los dispositivos de potencia dentro del módulo; el ventilador externo ayuda a la disipación de calor del disipador.

Las fallas del ventilador activan alarmas específicas: código 1 para parada del ventilador interno, código F para parada del ventilador externo. Ambos ventiladores son reemplazables sin reemplazar todo el módulo; la vida útil del ventilador generalmente se clasifica en el rango de 10,000 a 30,000 horas de operación, dependiendo de la temperatura ambiente, por lo que en una máquina que funciona dos o tres turnos al día, el reemplazo del ventilador en un ciclo de 5 a 7 años es un mantenimiento preventivo razonable.

Una falla del ventilador no causa daños catastróficos inmediatos, pero el sistema de protección térmica provocará una falla del módulo si las temperaturas internas aumentan por encima del umbral de disparo, lo que puede ocurrir rápidamente bajo carga en un gabinete caliente. Mantener el interior del gabinete limpio y despejado, y monitorear los códigos de alarma del ventilador durante las revisiones de rutina, extiende significativamente la vida útil del módulo.
