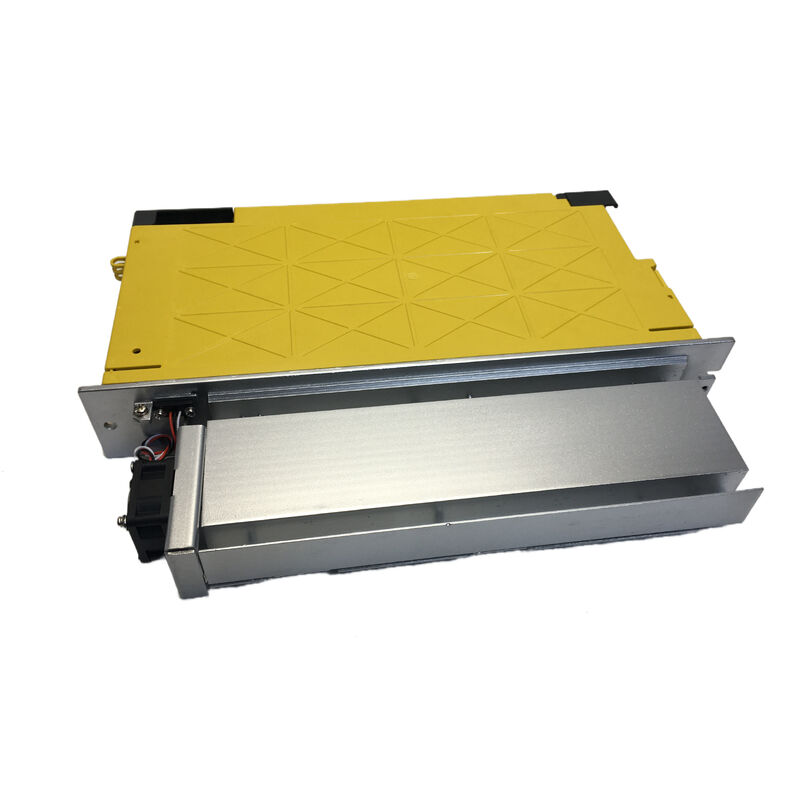

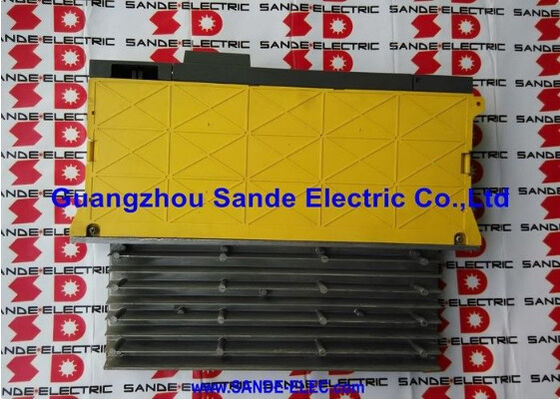

Unidad de servoamplificador de CA FANUC A06B-6114-H304

Alfa i Serie SVM3-20/20/40i Interfaz de tres ejes FSSB 9.5 kW

Tres ejes, un módulo, cero compromisos

El funcionamiento de tres servoejes a partir de un único módulo de accionamiento es una solución elegante: menos ranuras en el gabinete, menos conexiones de alimentación, menos puntos potenciales de falla en el cableado entre módulos.El FANUC A06B-6114-H304 es el mayor módulo de servoamplificador de tres ejes de la serie Alpha i, el SVM3-20/20/40i, y es la variante de elección cuando dos ejes más pequeños y un eje de mayor corriente necesitan compartir una sola carcasa compacta dentro de una pila de accionamiento FANUC.

This module belongs to the A06B-6114 generation of Alpha i amplifiers — the post-2004 i-series that replaced the first-generation FSSB Alpha modules — and connects to FANUC CNC controllers via FSSB (Fanuc Servo Serial Bus) fiber optic communicationSe ha encontrado en servicio en centros de mecanizado, centros de torneado, máquinas EDM y sistemas robóticos construidos alrededor de las familias de control FANUC 0i, 16i, 18i, 21i, 30i, 31i y 32i.

Especificaciones técnicas

El 20/20/40 La arquitectura actual Significado práctico

La designación "20/20/40" en el nombre del módulo cuenta la historia completa de la carga.5A de salida nominal continua mientras que el tercer eje lleva un módulo de transistor de 50A y una salida nominal de 13AEsta disposición asimétrica es deliberada en un típico centro de mecanizado de tres ejes,los dos canales más pequeños manejan ejes de alimentación más ligeros (normalmente X y Y) mientras que el eje N más grande impulsa un eje más pesado como Z, que debe superar la gravedad y el peso de la herramienta bajo la carga de corte completa.

Machine builders and CNC retrofitters routinely specify the H304 over the smaller SVM3-20/20/20i (A06B-6114-H303) precisely when one axis in a three-axis group consistently operates under higher torque demand. Getting the current channel assignment right — connecting the higher-load axis to the N channel — is one of the first commissioning steps that determines whether the module runs within its thermal envelope over a shift.

FSSB: Por qué la comunicación de fibra óptica cambia el gabinete de accionamiento

FANUC's Fiber Optic Servo Serial Bus no es simplemente un conector diferente, es un enfoque fundamentalmente diferente para la ruta de la señal entre el controlador CNC y el módulo de accionamiento.

El cableado de la interfaz servo tradicional lleva comandos de posición y velocidad digitales de alta velocidad a través de cables de señal de cobre que corren junto a cables de potencia de motor de alta corriente.Esa proximidad física crea oportunidades para el acoplamiento de ruido, que se muestra como los siguientes errores, alarmas de codificación, y fallas intermitentes del eje que son notoriamente difíciles de rastrear y arreglar.

FSSB reemplaza la ruta de la señal de cobre con fibra óptica. Light is immune to electromagnetic interference — the drive cabinet can carry kilowatts of switched motor current through adjacent cable runs without any risk of that noise reaching the control signalsEl resultado es un servosistema que funciona limpiamente en entornos eléctricamente hostiles: junto a accionamientos de husillo, cerca de equipos de soldadura, en el mismo gabinete que los inversores de frecuencia.

La conexión de fibra óptica también admite el control de velocidad de alta resolución (HRV) de FANUC la característica a nivel de firmware que aumenta la velocidad de muestreo del bucle y estrecha el ancho de banda de control de velocidad. El HRV estará disponible una vez que el enlace FSSB esté establecido en el ciclo de comunicación correcto.

Controladores CNC compatibles

El A06B-6114-H304 está documentado en las tablas de configuración del servoamplificador FSSB de FANUC para su uso con las siguientes series CNC:

• FANUC Serie 0i (todas las variantes incluidas 0i-MB, 0i-MD, 0i-MF)
• Se trata de una serie FANUC 15i.
• Se trata de una serie FANUC 16i / 160i.
• Se trata de una serie FANUC 18i / 180i.
• Sección 21i / 210i de FANUC
• FANUC Serie 30i / 300i / 300is
• Sección 31i / 310i / 310is de FANUC
• Las series FANUC 32i / 320i / 320is
• Controlladores de robots FANUC (R-30iA y generaciones compatibles)

El módulo también admite servomotores de la serie Beta de FANUC en los canales de los ejes L y M, según el manual de descripción de los servomotores de la serie Beta (B-65232EN).Para los motores de la serie Alpha i en los tres canales ¢ incluyendo αi4/4000 a través de αi8/3000i ¢ el H304 es el ajuste estándar.

Dentro del módulo: lo que es útil

El A06B-6114-H304 es una sola carcasa que contiene dos conjuntos de placa distintos más la sección de alimentación.la tarjeta de control FSSB (A16B-2101-004x) gestiona la comunicación de fibra óptica y la lógica de control del ejeNinguna de las dos PCB está disponible como un repuesto separado, sino que son parte integrante del módulo.

¿ Qué?esdisponible por separado y en servicio sin intercambio completo de módulos:

• Modulos de transistores IGBT individuales (las unidades de 20A y 50A)
• Ventilador de enfriamiento interno
• Batería (para la retención de la posición absoluta del codificador)
• Fuentes de eje

Para la mayoría de las fallas en el campo, un único módulo de transistor explotado por una falla del motor, un ventilador de enfriamiento degradado, la reparación a nivel de componente es posible y rentable.Las fallas de la pensión completa generalmente empujan a la economía hacia el intercambio o la renovación completa del módulo.

Una nota sobre la variante del sufijo #N

The A06B-6114-H304#N is the same module with a slightly different suffix indicating a configuration detail (typically related to the feedback connector type or battery backup configuration for the encoder)Para fines de ordenamiento y compatibilidad, la base H304 y la base H304#N son funcionalmente equivalentes en todas las familias de controles CNC compatibles.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A06B-6114-H304 y el A06B-6117-H304?

Ambos son módulos de tres ejes Alpha i SVM3-20/20/40i con nominaciones de corriente idénticas y la misma interfaz FSSB.la serie A06B-6114 utiliza una tarjeta de control estándar Alpha i, mientras que la serie A06B-6117 está equipada con una tarjeta de control con capacidad de control de velocidad de alta resolución (HRV) (A20B-2101-004x).La tarjeta HRV admite un ancho de banda de bucle de velocidad más ajustado para aplicaciones que requieren un movimiento muy suave a baja velocidadPara la mayoría de las aplicaciones de mecanizado CNC estándar, el H304 y el H317 funcionan de manera idéntica. El HRV se vuelve significativo principalmente en aplicaciones de contorno y rectificación de alta precisión.

P2: ¿Se puede utilizar el A06B-6114-H304 con los mandos CNC de la serie FANUC Alpha (no i) más antiguos?

No. La serie A06B-6114 utiliza la comunicación de fibra óptica FSSB, que requiere un controlador CNC capaz de FSSB.Los controles CNC de la serie Alpha más antiguos que utilizan una interfaz de cobre tipo A o tipo B no pueden comunicarse con los módulos FSSB.Si la máquina ejecuta un control FANUC más antiguo, la generación correcta del amplificador es la serie A06B-6079 (interfaz tipo A) o A06B-6080 (interfaz tipo B), no la 6114.

P3: Los tres ejes deben estar conectados ¿puede dejarse sin conectar los canales del eje no utilizados?

Si sólo se requieren dos ejes de un módulo de tres ejes, la configuración de los parámetros de FANUC debe reflejar correctamente cuáles ejes están activos.Dejar un canal completamente desconectado sin la configuración adecuada de parámetros puede generar alarmas de eje al encender la energíaEn la práctica, el módulo se utiliza típicamente en máquinas que realmente requieren tres ejes de un solo módulo;utilizar un módulo de dos ejes para un requisito de dos ejes es la solución más limpia si el tercer canal nunca es necesario.

P4: ¿Qué suele causar que este módulo falle, y vale la pena repararlo?

Los modos de falla más comunes son el daño del módulo del transistor (causado por cortocircuitos del motor, eventos de sobrecorriente o fallas en el enrollamiento del motor) y el fallo del ventilador de enfriamiento que conduce a daño térmico.Las fallas de los transistores son reparaciones a nivel de componentes que cuestan significativamente menos que el reemplazo del móduloLas fallas de los ventiladores, si se detectan temprano, son reemplazos sencillos que evitan el daño térmico que hace que un módulo sea irreparable.no fallas .

P5: El módulo está catalogado como descontinuado ¿cuán difícil es el abastecimiento?

FANUC ha suspendido oficialmente la producción de la serie A06B-6114, pero la base instalada es lo suficientemente grande como para que un mercado de repuestos saludable continúe suministrando unidades nuevas y certificadas.Los programas de intercambio, en los que se envía una unidad defectuosa y se devuelve una unidad probada y restaurada, son la vía de adquisición más común y generalmente tienen garantías de 12 meses.Los tiempos de entrega de los especialistas en piezas CNC de renombre son generalmente cortos para este modelo debido a la demanda sostenida.
