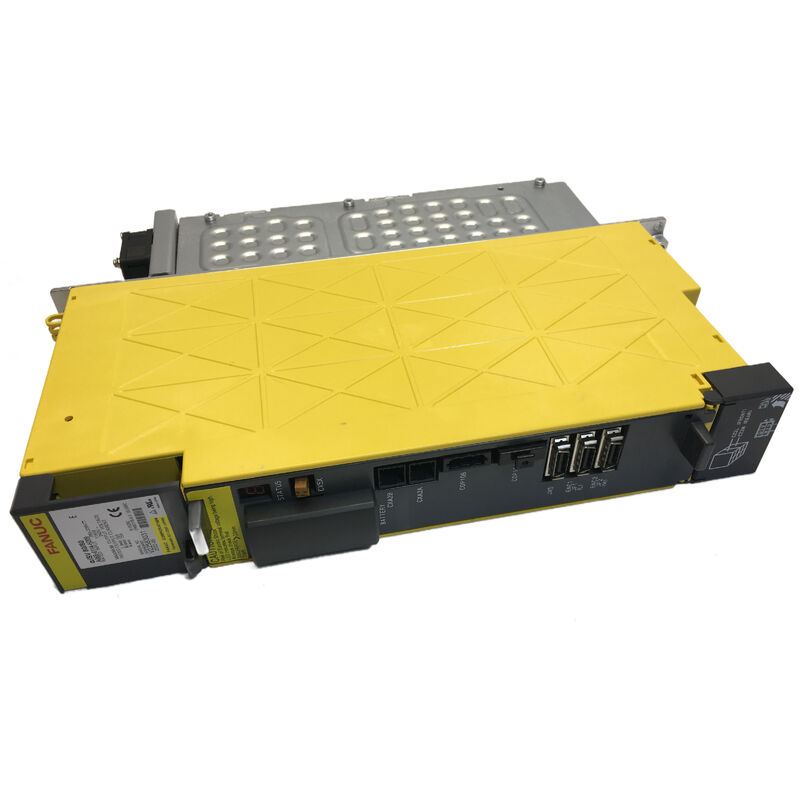

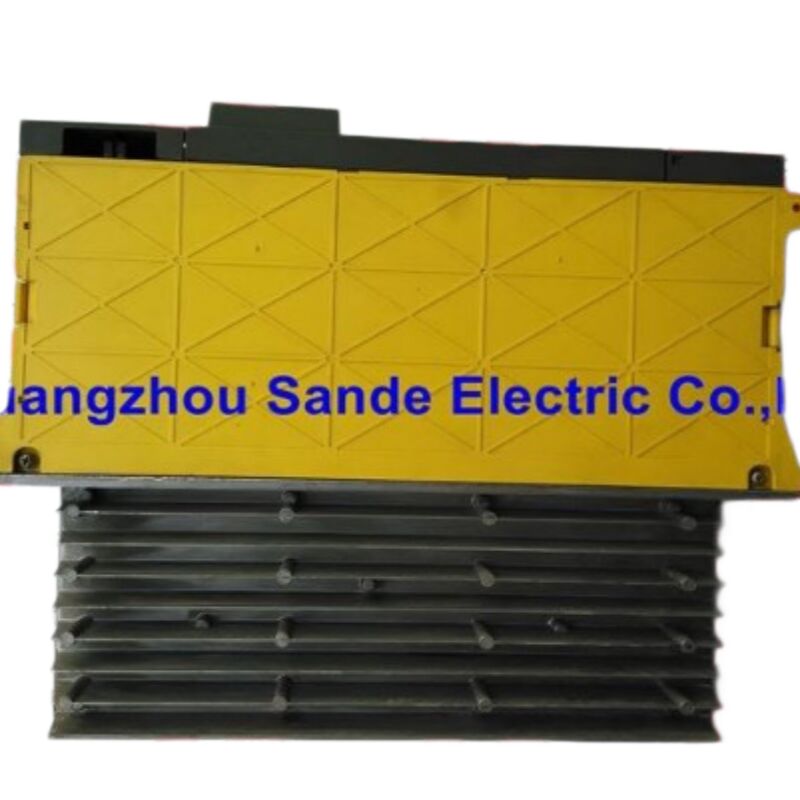

FANUC A06B-6114-H109 — Alpha i SVM1-360i, el módulo de un solo eje más grande de la serie 6114

Algunos trabajos de reemplazo de servodrives son sencillos. Luego está el SVM1-360i.

El A06B-6114-H109 ocupa la cima de la serie alpha i 6114 de FANUC: salida nominal de 115 A, tres módulos de transistores IGBT internos de 400 A, una huella de gabinete de 150 mm y la designación SVM1-360i — lo que significa el nivel de corriente de clase 360 en la familia de módulos de un solo eje alpha i. Está construido para los ejes primarios de mayor demanda en grandes centros de mecanizado: el tipo de ejes que impulsan mesas giratorias de gran tamaño, palets pesados o cabezales de fresado de gran formato donde los requisitos de corriente del motor van mucho más allá de lo que los drives de gama media pueden entregar.

Conseguir esta unidad correctamente y enviarla rápidamente es lo que mantiene una máquina de alto valor produciendo piezas en lugar de esperar. Sande Electric tiene en stock el A06B-6114-H109 en condiciones nuevas y usadas inspeccionadas, enviando a todo el mundo en 0-3 días hábiles.

Alpha i SVM: Una arquitectura diferente a Beta SVU

Cualquiera que busque servodrives FANUC en múltiples generaciones de productos notará una división estructural fundamental. La familia beta SVU — la serie 6093 cubierta en otras partes de nuestro catálogo — son unidades independientes. Cada una tiene su propia fuente de alimentación incorporada, convierte la CA entrante directamente y se monta de forma independiente dondequiera que haya energía de CA disponible. La beta SVU puede vivir en el lado opuesto de una máquina del resto de la pila de drives porque lleva su propia energía.

El A06B-6114-H109 es una arquitectura completamente diferente. Como unSVM — Módulo Servo — no contiene una fuente de alimentación. Acepta energía del bus de CC de un móduloaiPS (Fuente de Alimentación Alpha i)compartido, que convierte la CA trifásica entrante al voltaje del enlace de CC del que extraen todos los módulos SVM en ese bus. Un aiPS (o en instalaciones de alta demanda, dos módulos aiPS en paralelo) alimenta el bus de CC; los módulos SVM y de husillo individuales se conectan a ese bus para su potencia de salida.

Esta arquitectura tiene dos consecuencias directas. Primero, el A06B-6114-H109 debe instalarse en un gabinete de drive que incluya un aiPS compatible — típicamente un módulo de fuente de alimentación de la serie A06B-6110 o A06B-6111 con una capacidad de potencia continua suficiente para la carga total en el bus. Segundo, una falla de aiPS saca de línea a todos los SVM en ese bus simultáneamente, mientras que en el sistema beta SVU, la falla de la fuente de alimentación de una unidad independiente afecta solo a ese eje. Ambas arquitecturas tienen casos de uso legítimos; la arquitectura del bus SVM se elige donde se agrupan varios ejes de alta potencia y donde la eficiencia de la fuente de alimentación y el manejo centralizado de la regeneración superan la flexibilidad de ubicación de las unidades independientes.

Dónde se ubica el SVM1-360i en el rango de módulos Alpha i 6114

La serie 6114 abarca una amplia gama de clases de corriente, todas compartiendo la misma interfaz de fibra óptica FSSB y la misma arquitectura básica. Los módulos de un solo eje aumentan a través de niveles de corriente progresivamente más grandes:

• SVM1-20i(H101) — 6A nominal, 60 mm de ancho, motores alpha i más ligeros
• SVM1-40i(H102/H103) — 11A nominal, 60 mm de ancho
• SVM1-80i(H105) — 19A nominal, 60 mm de ancho, un módulo IGBT de 100A
• SVM1-160i(H106) — IGBT más grande, nivel medio-alto
• SVM1-360i(H109) —115A nominal, 150 mm de ancho, tres módulos IGBT de 400A — el módulo de un solo eje más alto de la familia

El salto de H106 a H109 es significativo. El SVM1-360i tiene 150 mm de ancho — dos veces y media el ancho de los módulos más pequeños de 60 mm — y alberga tres módulos de transistores IGBT nominales de 400 A cada uno, dispuestos en una configuración paralela para entregar la capacidad de salida continua combinada de 115 A. Este módulo es el techo físico y eléctrico del rango SVM alpha i de un solo eje. Se adapta a los servomotores alpha i más grandes de FANUC: motores de la clase α50i/3000 y αC50 que aparecen en los ejes primarios más exigentes de equipos de mecanizado de gran formato.

Especificaciones Técnicas

La Arquitectura de Tres IGBT y lo que significa para el Mantenimiento

La mayoría de los módulos SVM alpha i en clases de corriente más pequeñas utilizan un solo módulo de transistor IGBT. El SVM1-80i (H105) utiliza un transistor de 100A; los módulos de gama media aumentan a través de dispositivos individuales progresivamente más grandes. El SVM1-360i es diferente: tres módulos IGBT discretos de 400A están montados internamente y operan en paralelo para entregar la capacidad de corriente de salida combinada.

Esta configuración de tres transistores tiene varias implicaciones. Una falla de sobrecorriente en el eje L (código de alarma 8 en el LED frontal) o una alarma IPM en el mismo eje (código de alarma mostrado como un número con un punto, por ejemplo, 8.) puede originarse en cualquiera de los tres transistores. Un solo transistor que falla de tres no necesariamente causa una falla total inmediata de la salida — puede manifestarse como disparos intermitentes de sobrecorriente bajo condiciones de alta carga antes de que la unidad falle por completo. Reconocer este patrón temprano evita una parada dura inesperada.

El ventilador de refrigeración interno y el ventilador externo en el disipador de calor cumplen funciones críticas. Con una potencia de entrada nominal de 26 kW, la operación sostenida a altas cargas de corriente genera un calor significativo. El ventilador externo del disipador de calor es el componente principal de gestión térmica para los módulos IGBT — su falla típicamente activa el código de alarma F (parada del ventilador de refrigeración externo) en el LED frontal antes de que ocurra daño térmico. Revisar ambos ventiladores durante el mantenimiento programado, y tener ensamblajes de ventilador disponibles como repuestos consumibles, es una buena práctica en cualquier máquina que ejecute un SVM1-360i en un eje primario de alto ciclo de trabajo.

Variantes de Software: #J006 y #N

El A06B-6114-H109 está disponible en configuración base y al menos dos variantes de software documentadas: #J006 y #N. Estos sufijos indican opciones de software de fábrica instaladas en la tarjeta de control, especificando típicamente características como procesamiento de retroalimentación de alta resolución, versiones específicas del algoritmo HRV o conjuntos de parámetros específicos de la aplicación para combinaciones particulares de motor y máquina herramienta.

Para un reemplazo idéntico en una máquina existente, la variante debe coincidir con la etiqueta de la unidad original siempre que sea posible. En la mayoría de los casos, sustituir el H109 base por una variante #J006 o #N (o viceversa) no causa fallas de hardware inmediatas, pero puede requerir ajustes de parámetros si el CNC se configuró específicamente para el conjunto de características de la variante.

Si la etiqueta de la unidad original aún es legible, anote el número de parte completo, incluido cualquier sufijo, antes de realizar el pedido. Si se desconoce el sufijo o la etiqueta de la unidad original está dañada, contáctenos con el modelo de CNC y el tipo de motor — podemos asesorarle sobre la variante más adecuada para su aplicación.

Opciones de Condición y Stock

Las unidades A06B-6114-H109 nuevas de stock antiguo son productos genuinos de FANUC en embalaje original, nunca instaladas. Estas tienen una garantía de almacén de 12 meses y representan la opción de menor riesgo para máquinas en entornos de alta producción continua. Para un drive de 115A en un eje de mecanizado primario donde el tiempo de inactividad no planificado es costoso, el stock nuevo vale la prima.

Las unidades usadas inspeccionadas se obtienen de máquinas desmanteladas, se prueban para verificar la funcionalidad de ambos ejes y la comunicación FSSB, y se ofrecen con una garantía de 3 meses. Contáctenos para confirmar la disponibilidad en cualquiera de las condiciones antes de realizar el pedido — el stock de módulos alpha i de alta corriente se mueve rápidamente.

Pedido, Pago y Envío

Envío mundial a través de DHL y FedEx en 0–3 días hábiles desde el pago confirmado. Envío combinado disponible en pedidos de varios artículos.

Opciones de pago:

• Transferencia Bancaria (T/T) — todos los valores de pedido
• PayPal — pedidos hasta $500
• Western Union — todos los valores de pedido

Los derechos de importación e impuestos locales son responsabilidad del comprador en el destino.

Garantía y Devoluciones

Se aceptan devoluciones de unidades que lleguen dañadas, incompletas, no descritas o confirmadas como no funcionales dentro de los 4 días posteriores a la recepción. La unidad debe devolverse en su estado original con la etiqueta de garantía intacta; el envío de devolución es responsabilidad del comprador. La garantía no cubre daños por instalación incorrecta, fuente de alimentación incorrecta o daños físicos después de la entrega.

Preguntas Frecuentes

P1: El A06B-6114-H109 está etiquetado como SVM — ¿eso significa que necesita un módulo de fuente de alimentación separado? ¿Qué es compatible?

R: Sí. A diferencia de las unidades FANUC beta SVU que tienen una fuente de alimentación incorporada, el SVM1-360i es un módulo conectado al bus que toma su energía principal de CC de un aiPS (Fuente de Alimentación Alpha i) compartido. El módulo aiPS rectifica la CA trifásica entrante y mantiene el bus de CC del que extraen todos los módulos SVM y de amplificador de husillo en ese bus. Para un SVM1-360i individual, debe haber un aiPS compatible en el mismo gabinete de drive y debe tener una capacidad de potencia continua suficiente para cubrir la entrada nominal de 26 kW de este módulo más cualquier otro módulo que comparta el mismo bus. Las series A06B-6110 y A06B-6111 son las familias aiPS típicas utilizadas con los módulos SVM 6114. Si el aiPS ya está instalado y funcionando en su gabinete, reemplazar solo el SVM1-360i es un intercambio directo en los conectores del bus de CC.

P2: ¿Qué distingue al H109 de otros módulos de un solo eje en el rango 6114 — específicamente el H106 — y cómo confirmo cuál usa mi máquina?

R: El H109 es el SVM1-360i, con una potencia nominal de 115A y tres módulos IGBT internos, y tiene 150 mm de ancho. El H106 es un módulo de un solo eje de menor corriente de la misma familia 6114 pero con una configuración IGBT más pequeña y una huella de gabinete más estrecha. El método de confirmación más simple es la etiqueta en la unidad instalada — el número de parte de FANUC y la designación SVM (SVM1-360i para H109) están impresos directamente en la etiqueta del módulo. Si la unidad ha sido retirada y la etiqueta está dañada, consulte la documentación del gabinete eléctrico de la máquina o la pantalla de parámetros del CNC: los controladores CNC FANUC con FSSB pueden mostrar los identificadores del modelo de amplificador conectado en la pantalla de mantenimiento de servo. Físicamente, el ancho de 150 mm y la disposición de refrigeración de dos ventiladores (ventilador interno más ventilador externo del disipador de calor) son característicos del H109 y lo distinguen de los módulos más estrechos de la misma serie.

P3: Después de instalar un H109 de reemplazo, el CNC muestra una alarma de servo 8 (sobrecorriente del eje L) casi inmediatamente al habilitar el eje. ¿Qué se debe verificar primero?

R: La alarma 8 en el LED del módulo alpha i indica una condición de sobrecorriente del eje L detectada por el hardware del drive. La primera verificación es el cableado del motor: inspeccione el cable de alimentación U, V, W desde el módulo hasta el motor en busca de cualquier cortocircuito entre fases o de fase a tierra — una causa común de sobrecorriente inmediata al arrancar, especialmente si se realizó algún trabajo cerca del cable del motor durante el reemplazo del módulo. Segundo, verifique el aislamiento del bobinado del motor con un megóhmetro de 500V entre cada terminal del motor y tierra; una lectura inferior a 1MΩ sugiere una degradación del aislamiento del motor que activará la sobrecorriente en el drive independientemente de la condición del drive. Tercero, confirme que los parámetros de servo del CNC para el eje — particularmente el código del motor (parámetro 2020) — identifican correctamente el tipo de motor conectado al H109; un código de motor incorrecto puede hacer que el drive establezca límites de corriente que no son apropiados para el motor real, activando la detección de sobrecorriente prematura bajo cargas de aceleración normales.

P4: ¿Puede el A06B-6114-H109 accionar motores alpha i de la serie αC, no solo el rango estándar de motores αi?

R: Sí. La serie de motores αC (alpha core) y la serie αi estándar utilizan la misma retroalimentación de servo y interfaz de potencia de FANUC, y el SVM1-360i tiene el tamaño adecuado para motores αC grandes de la clase 50. El requisito clave es que la demanda máxima de corriente del motor en la carga operativa y el rango de velocidad esté dentro de la capacidad de salida continua de 115A del H109. El parámetro del código del motor en el CNC debe configurarse en el modelo de motor αC específico en uso — el CNC utiliza esto para calcular los límites de corriente, los perfiles de aceleración y los umbrales de falla. FANUC documenta las asignaciones de códigos de motor para motores αC en las mismas secciones del manual de parámetros que los motores αi; no se requiere un conjunto de parámetros separado. Si la máquina se encargó originalmente con un motor αC específico, el conjunto de parámetros en la unidad H109 original (o en los parámetros guardados del CNC) ya tendrá el código de motor correcto.

P5: ¿Qué indican los sufijos de variante de software #J006 y #N en el A06B-6114-H109, y la variante necesita coincidir exactamente para un reemplazo?

R: Las variantes de software en los módulos amplificadores de servo FANUC típicamente codifican opciones instaladas de fábrica en el firmware de la tarjeta de control: ejemplos comunes incluyen versiones específicas del algoritmo HRV (High Response Vector), configuraciones de interfaz de codificador de alta resolución y adiciones de soporte de motor específicas de la aplicación. El sufijo #J006 típicamente indica una combinación específica de características de software de servo habilitadas para aplicaciones particulares de OEM de máquinas herramienta. El sufijo #N es una notación de variante de software estándar utilizada en múltiples líneas de productos FANUC. Para un reemplazo, una coincidencia exacta de variante es el enfoque más seguro — asegura que el comportamiento del firmware de la nueva unidad sea idéntico al original sin requerir ningún ajuste de parámetros del CNC. En la práctica, sustituir una variante por otra dentro del mismo número de parte base H109 generalmente funciona correctamente, porque el hardware es idéntico y las diferencias de variante están principalmente en los valores predeterminados de los parámetros o en las características disponibles en lugar de en la lógica operativa fundamental. Sin embargo, si después de una sustitución de variante no coincidente el CNC muestra una advertencia de inicialización del servo o el eje se comporta de manera inesperada al habilitarse por primera vez, compare la versión del software del amplificador que se muestra en la pantalla de mantenimiento del servo del CNC con el registro de puesta en marcha de la máquina y ajuste cualquier parámetro afectado en consecuencia. Contáctenos si necesita confirmar la disponibilidad de la variante antes de realizar el pedido.
